μHex – DFR0343

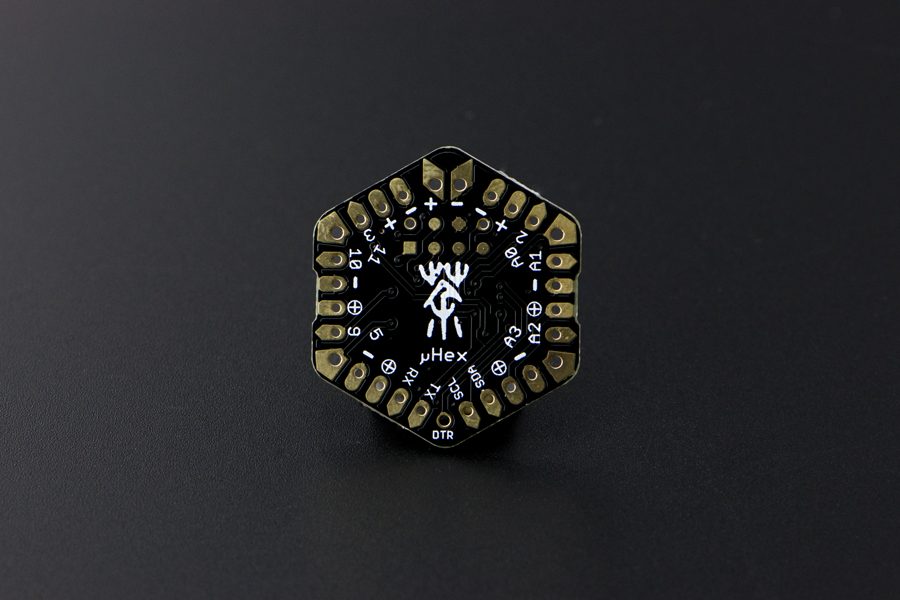

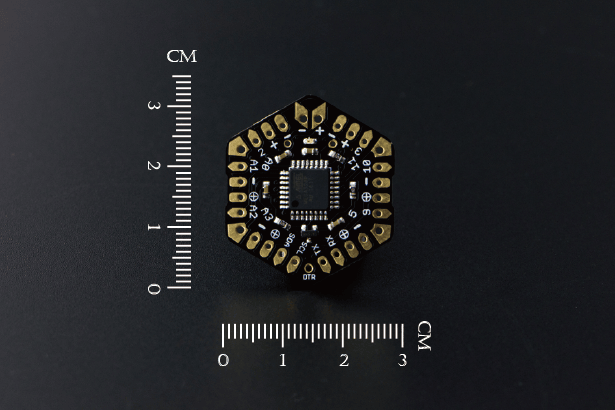

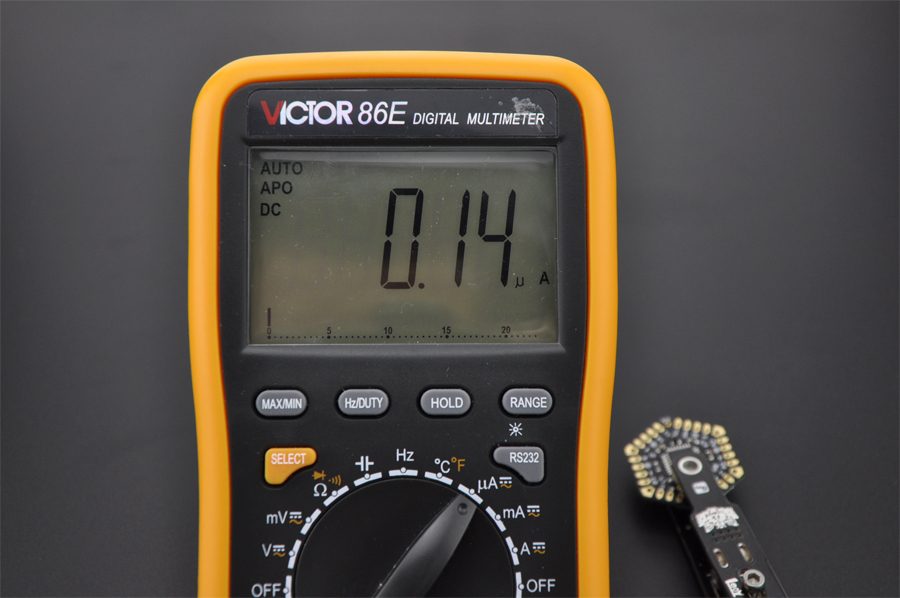

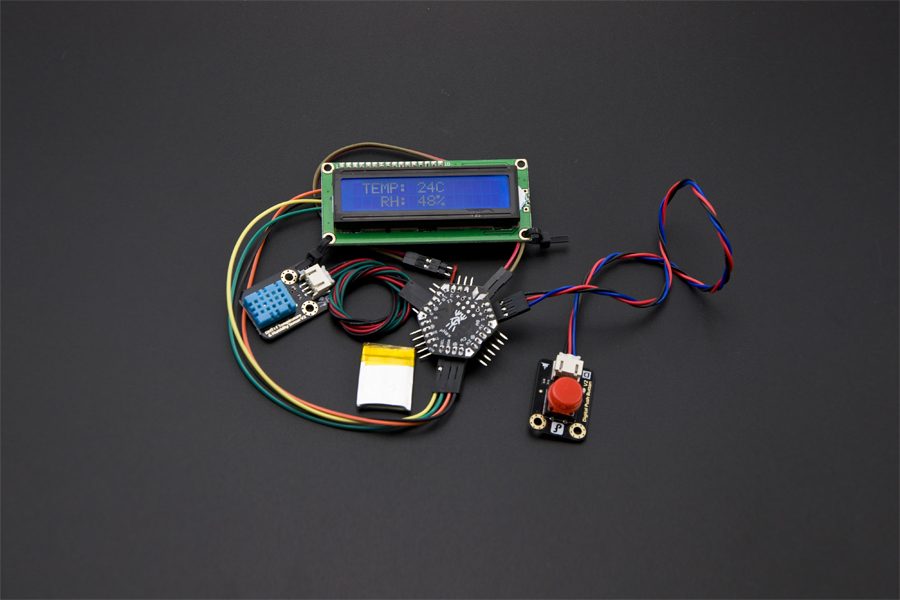

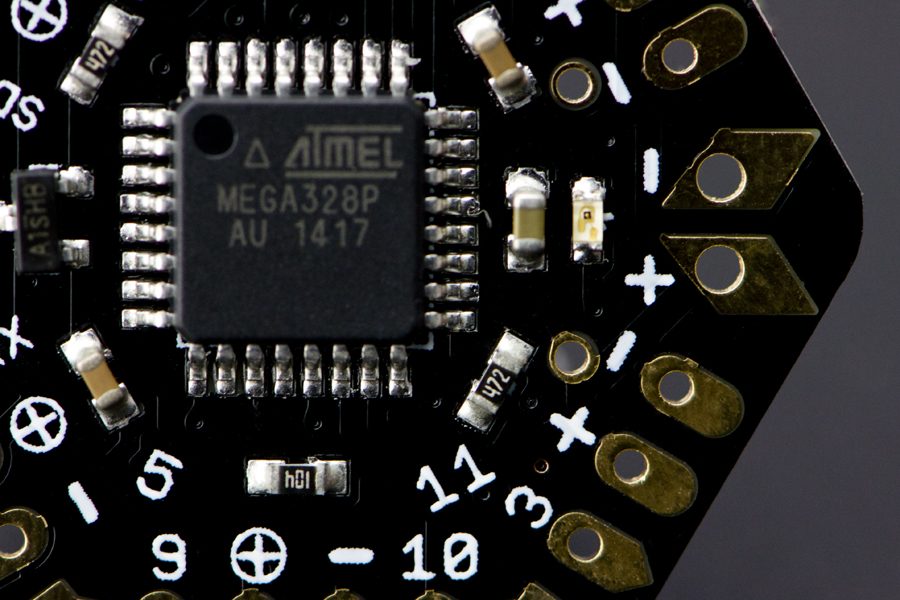

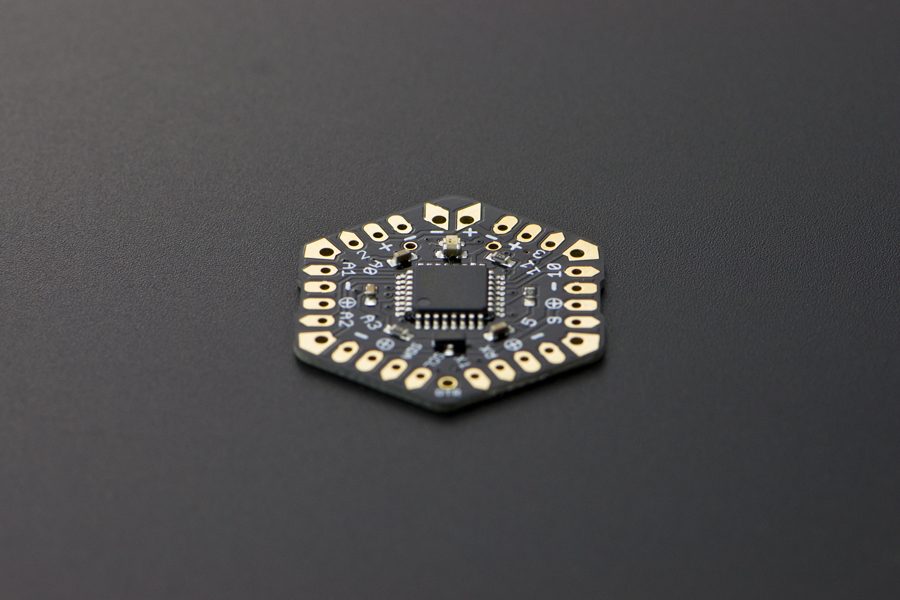

Nota introduttiva: μHex – Controller a basso consumo è ora fuori produzione. μHex è il primo controller a basso consumo compatibile con Arduino. È molto adatto per l’ambiente di alimentazione a batteria. Una batteria a celle CR2032 da 210 mAh potrebbe farlo funzionare per 60 giorni. Poiché utilizza il microcontrollore Atmega 328, offre buone prestazioni generali e potenti. Contiene 14 GPIO e 7 porte di alimentazione (4 delle quali possono essere controllate) che potrebbero soddisfare la maggior parte dei requisiti del tuo progetto. Progettato dal produttore Leo Yan. Nota: il Bootloader è protetto da scrittura, non tentare di aggiornare il Bootloader. Per applicazioni con carichi elevati (come il controllo di motori), collegare direttamente VCC e GND o fornire alimentazione indipendente. Caratteristiche Design esagonale, dimensioni compatte con 14 porte IO e 7 porte di alimentazione 4 interfacce di alimentazione commutabili per ridurre il consumo energetico Due interfacce sleep-wake per comode interazioni con l’ambiente circostante Librerie di sviluppo Arduino designate Design incrociato nelle interfacce di alimentazione e IO, supporta direttamente sensore/attuatore a 3 pin/4 pin Design con piastra di saldatura di grandi dimensioni Piastra con spaziatura standard da 2,54 mm Specifiche Microcontrollore: ATmega328P（tipo di scheda: Arduino Pro o Pro Mini (3,3 V, 8 MHz) con ATmega328 ） Tensione operativa: 2,7 – 5 V Frequenza di clock: 8 MHz （RC） Corrente di sospensione: 0,12 uA@3V3, 0,16 uA @ 5 V （watchdog OFF） Flash: 32 KB （ 0,5 KB per bootloader) SRAM: 2 KB EEPROM: 1 KB I/O digitale Pin: 14 (PWM: 3,5,9,10,11) Pin I/O analogici: 6 Interfaccia UART: 1 Interfaccia I2C: 1 Interfaccia di interrupt: 2 Pad di saldatura: 2 mm／2,54 mm Porta di alimentazione: 1 Porta di uscita alimentazione: 6 (4 di esse potrebbero essere disattivate) Corrente massima: 2 A Dimensioni: 28 x 31 x 2,3 mm (1,10 x 1,22 x 0,09″) Peso: 10 g Lista di spedizione μHex Controller a basso consumo x1 Documenti WIKI (μHex – Controller a basso consumo) Layout schematico Libreria Arduino
