Adattatore Freematics OBD – TEL0066

Descrizione

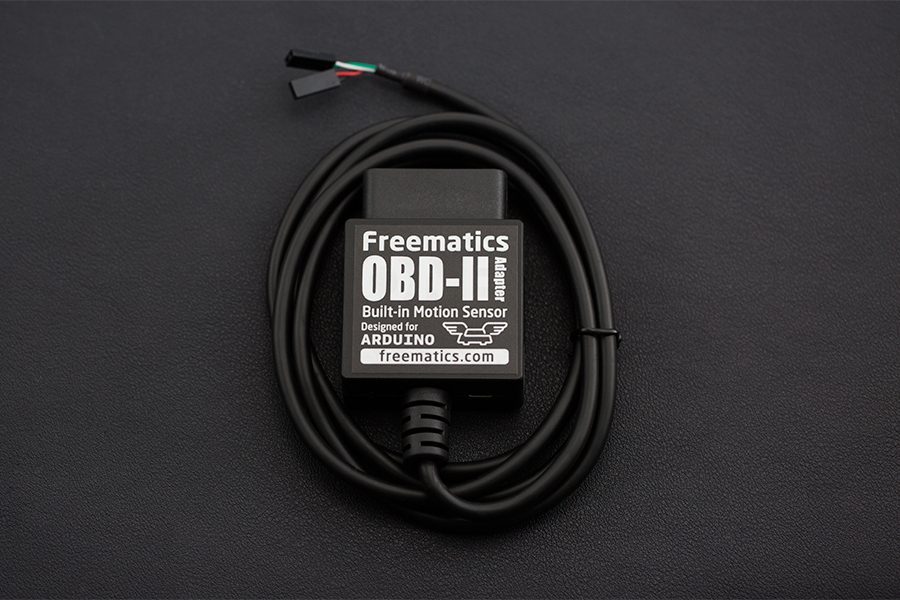

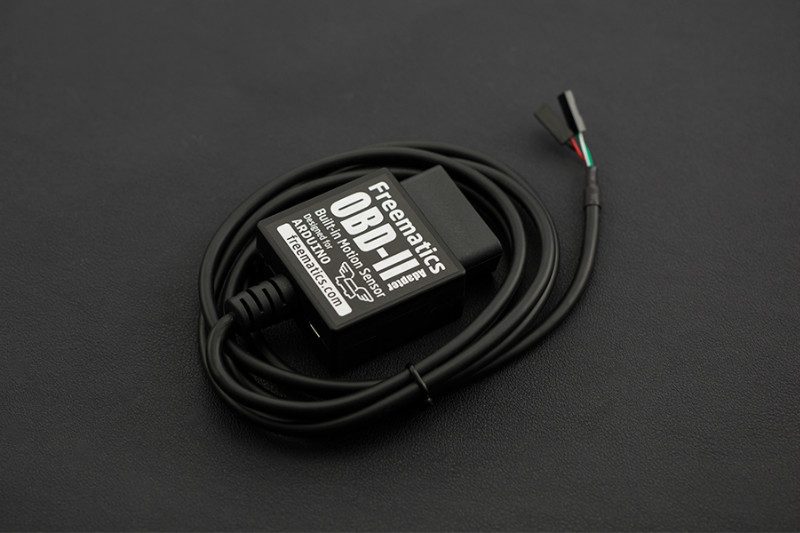

Introduzione L’adattatore UART OBD-II di Freematics MK2 è la seconda generazione del nostro popolare adattatore UART OBD-II per Arduino. Funziona come ponte dati tra la porta OBD-II di un’auto e Arduino con la libreria Arduino di facile utilizzo fornita. Oltre all’accesso ai dati OBD-II, integra anche un modulo sensore MEMS a 6 assi e un voltmetro per misurare la carica della batteria del veicolo. L’adattatore trae energia dalla porta OBD-II e la converte in 5 V (fino a 2 A) per alimentare se stesso e il dispositivo collegato (scheda Arduino, scudo o altri componenti). L’adattatore si collega alla porta OBD solitamente situata sotto il piantone dello sterzo o leggermente a sinistra di esso. Per verificare se il tuo veicolo è certificato OBD-II, apri il cofano e trova l’adesivo simile a questo: Nota: sono supportati i veicoli che utilizzano i seguenti protocolli per veicoli: CAN 500 Kbps/29 bit CAN 250 Kbps/29 bit KWP2000 Veloce KWP2000 5 Kbps Questa versione 5V-10W è per auto con batterie da 12 V e 24 V. Caratteristiche Supporto dei protocolli CAN bus e KWP2000 Modulo MEMS MPU-6050 integrato (accelerometro, giroscopio e temperatura) Misuratore di tensione integrato per misurare la tensione della batteria dell’auto Interfaccia dati UART seriale per microcontrollori Porta micro USB per computer/tablet Accesso OBD-II e aggiornamento firmware Set di comandi AT ELM327 esteso e compatibile Lettura rapida (fino a 100 Hz) dei PID OBD-II disponibile con l’ECU del veicolo Lettura multipla (fino a 8) PID OBD-II da una singola query Lettura e cancellazione del codice di errore diagnostico del veicolo (DTC) Alimentazione dei dispositivi collegati con DC 5 V (fino a 2 A) Libreria Arduino e schizzi disponibili Specifiche Potenza in uscita: 5 V a 2 A-10 W Peso: 94 g Lista di spedizione Freematics Adattatore UART OBD-II MK2 x1 Documenti Pagina prodotto WIKI (Adattatore OBD-II per Arduino SKU: TEL0066)
