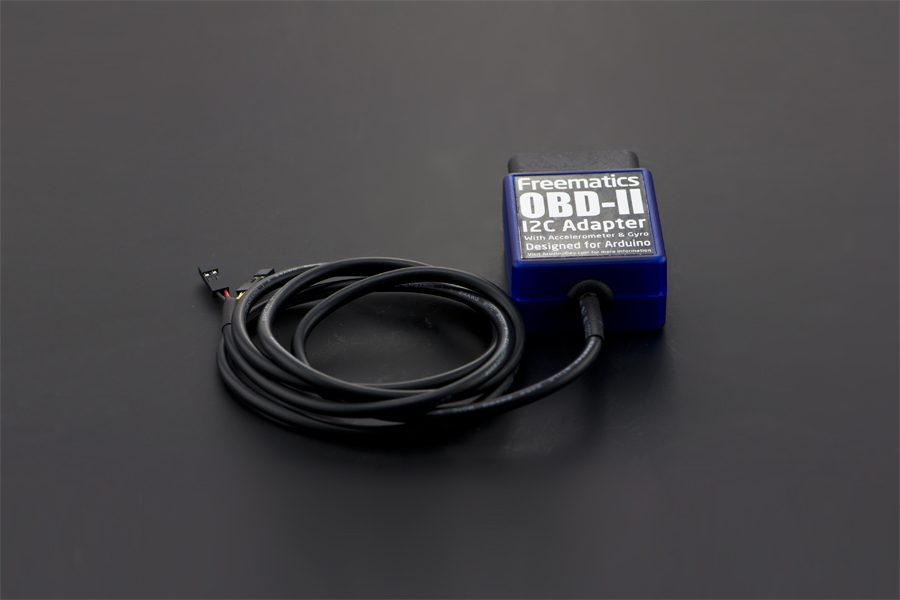

Adattatore OBDII I2C – TEL0068

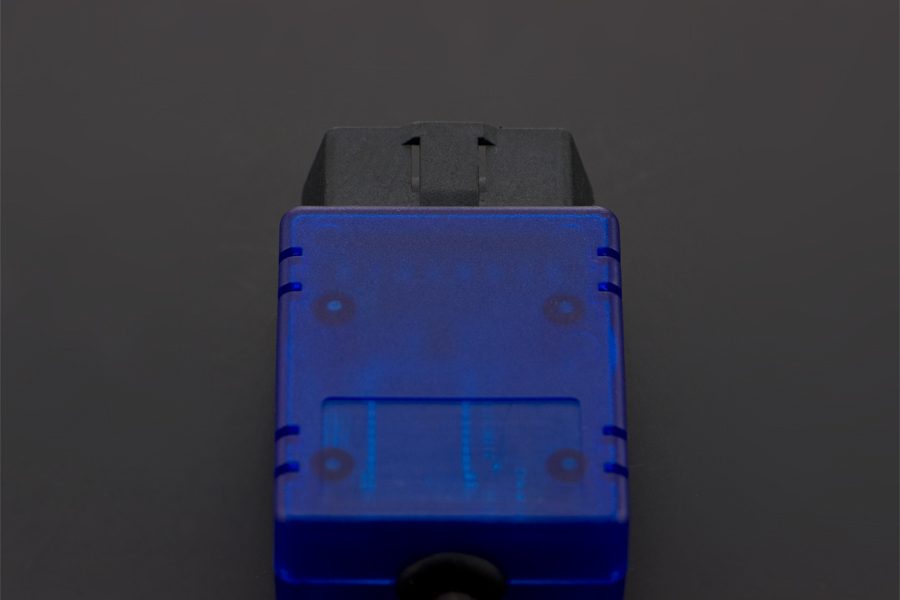

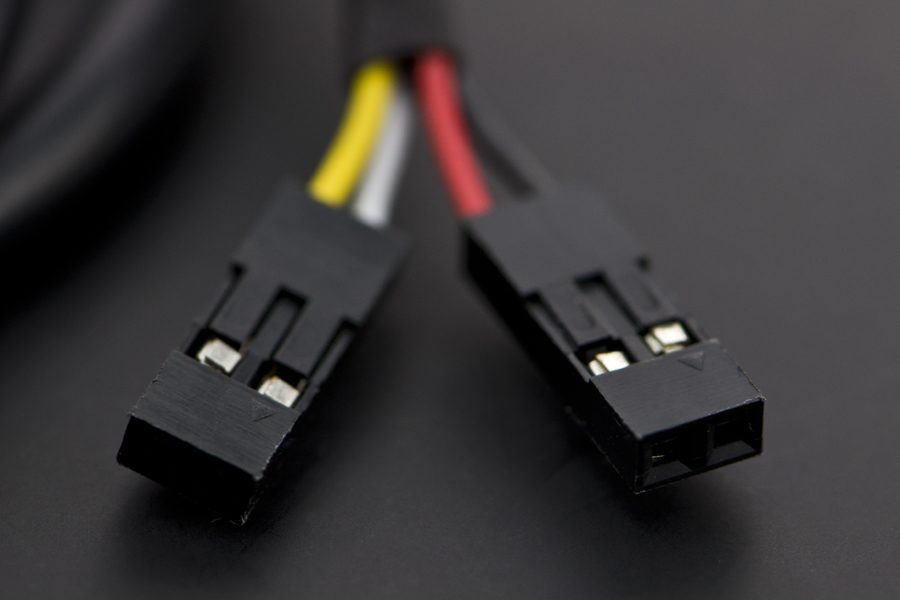

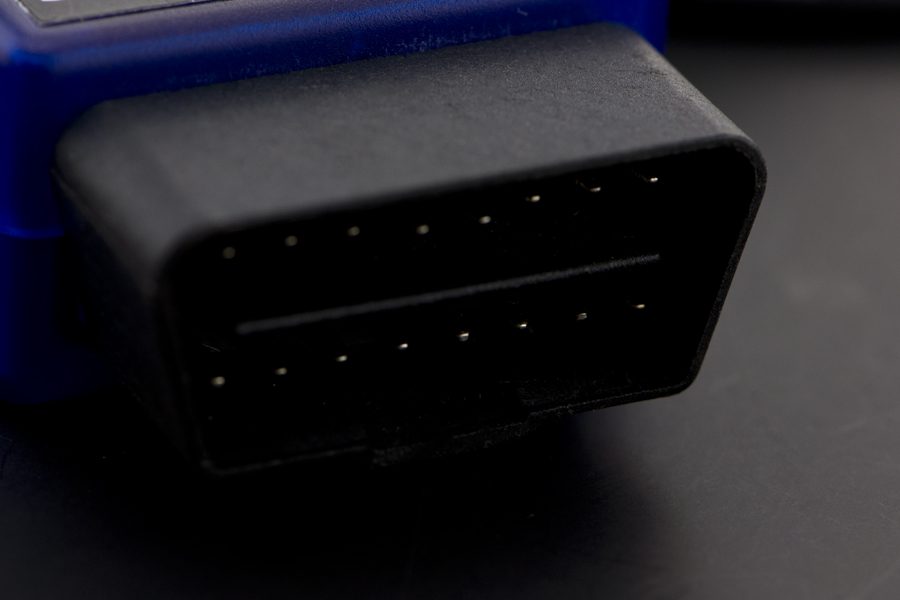

Introduzione Questo prodotto funziona come un ponte dati OBD-II del veicolo per Arduino, fornendo l’accesso ai dati OBD-II con la libreria Arduino e l’alimentazione (convertita e regolata dalla porta OBD-II) per Arduino e i suoi dispositivi collegati. Il modello B ha un modulo MEMS aggiuntivo MPU-6050 (6 assi) o MPU-9150 (9 assi) integrato all’interno, che fornisce accelerometro, giroscopio, bussola (solo MPU-9150) e sensore di temperatura, tutti accessibili tramite I2C. L’accelerometro può essere utilizzato per misurare l’accelerazione dell’auto e la forza G dello sterzo. Giroscopio e bussola possono essere utilizzati per misurare l’orientamento dell’auto senza GPS. Quando l’adattatore è collegato e bloccato nella porta OBD-II dell’auto, il modulo MEMS all’interno della custodia rimarrà sempre statico rispetto alla carrozzeria dell’auto, in modo che i dati possano riflettere accuratamente il movimento dell’auto. Le guide di programmazione per l’utilizzo dei moduli MEMS I2C con Arduino sono disponibili qui per MPU-6050 e qui per MPU-9150 Il modello B si connette con Arduino tramite l’interfaccia I2C (SDA/SCL). I dati OBD-II e i dati dei sensori MEMS sono entrambi accessibili tramite I2C. La libreria OBD ha incapsulato tutte le operazioni I2C necessarie per l’accesso OBD-II. L’adattatore si collega alla porta OBD solitamente situata sotto il piantone dello sterzo o leggermente a sinistra di esso. Per verificare se il tuo veicolo è certificato OBD-II, apri il cofano e trova l’adesivo simile a questo: Sono supportati i veicoli che utilizzano i seguenti protocolli per veicoli. CAN 500 Kbps/11 bit CAN 250 Kbps/11 bit CAN 500 Kbps/29 bit CAN 250 Kbps/29 bit KWP2000 Veloce KWP2000 5 Kbps L’adattatore OBD-II è compatibile con i modelli Arduino tra cui Arduino UNO, Arduino Leonardo, Arduino Micro, Arduino Nano, Arduino Mini, Arduino Pro Mini, Arduino MEGA 1280/2560/ADK. Applicazioni Strumenti di scansione portatili Strumentazione supplementare del veicolo per il conducente Test delle emissioni Telematica del veicolo Caratteristiche Supporto dei protocolli CAN bus e KWP2000 Interfaccia dati I2C con set di comandi ELM327 compatibile per microcontrollori (come dispositivo slave) Lettura rapida (fino a 100 Hz) dei PID OBD-II disponibili nell’ECU del veicolo Accesso e cancellazione del codice di guasto diagnostico del veicolo (DTC) Misuratore di tensione integrato per misurare la tensione della batteria dell’auto tramite la porta OBD-II Integrato Modulo MEMS (accelerometro, giroscopio e temperatura) Modulo DC-DC ad alta efficienza che fornisce ai dispositivi collegati una tensione regolata di 5 V fino a 2 A Libreria Arduino e schizzi disponibili Specifiche Dimensioni: 72x48x28 mm (2,83×1,89×1,10″) Lunghezza cavo: 1 m (39,37″) Accelerometro e giroscopio MPU6050 I2C integrato Lista di spedizione OBD II (Modello B) x1 Documenti Wiki del prodotto Libreria Arduino Sito ufficiale dell’adattatore Freematics OBD II
