Adattatore UART OBDII (fuori produzione) – TEL0066-A

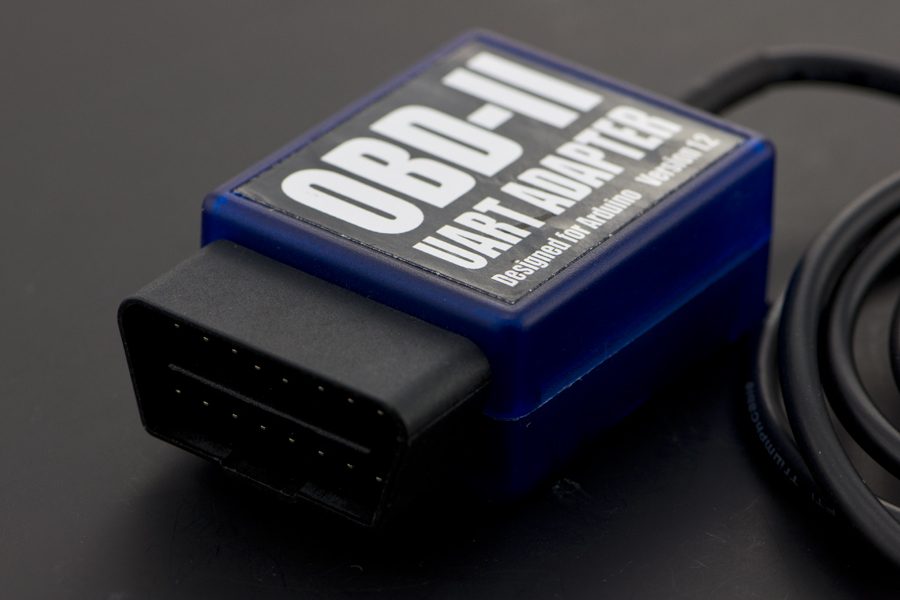

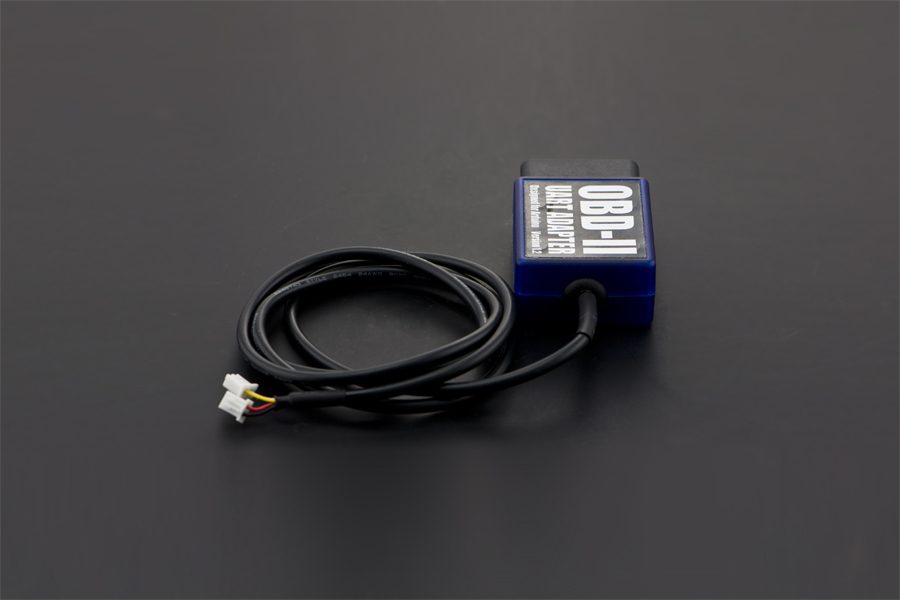

Introduzione Questo prodotto funziona come un ponte dati OBD-II del veicolo per Arduino, fornendo l’accesso ai dati OBD-II con la libreria Arduino e l’alimentazione (convertita e regolata dalla porta OBD-II) per Arduino e i suoi dispositivi collegati. L’adattatore si collega alla porta OBD solitamente situata sotto il piantone dello sterzo o leggermente a sinistra di esso. Per verificare se il tuo veicolo è certificato OBD-II, apri il cofano e trova l’adesivo simile a questo: Sono supportati i veicoli che utilizzano i seguenti protocolli per veicoli. CAN 500 Kbps/11 bit CAN 250 Kbps/11 bit CAN 500 Kbps/29 bit CAN 250 Kbps/29 bit KWP2000 Veloce KWP2000 5 Kbps L’adattatore OBD-II è compatibile con i modelli Arduino tra cui Arduino UNO, Arduino Leonardo, Arduino Micro, Arduino Nano, Arduino Mini, Arduino Pro Mini, Arduino MEGA 1280/2560/ADK. Tieni presente che la versione da 500 mA/2,5 W è per auto con batteria da 12 V (questo è il caso della maggior parte delle autovetture). Per la batteria da 24 V, controllare l’adattatore MK2. Caratteristiche Supporto di veicoli CAN bus e KWP2000 Interfaccia del set di comandi ELM327 Lettura rapida (fino a 100 Hz) dei PID OBD-II disponibili nell’ECU del veicolo Accesso e cancellazione del codice di errore diagnostico del veicolo (DTC) Misuratore di tensione integrato per misurare la tensione della batteria dell’auto tramite la porta OBD-II Modulo CC-CC ad alta efficienza che fornisce ai dispositivi collegati una tensione CC regolata da 5 V fino a 2 A Interfaccia dati UART seriale (velocità di trasmissione regolabile, predefinita 38400 bps) Libreria Arduino e schizzi forniti Specifiche Dimensioni: 72x48x28 mm (2,83 x1,89×1,10″) Lunghezza cavo: 1 m (39,97″) Elenco spedizioni Adattatore OBD-II per Arduino – 2,5 W x1 Documenti Wiki del prodotto Libreria Arduino Sito ufficiale dell’adattatore OBD II di Freematics Facebook di Freematics Blog di Freematics
