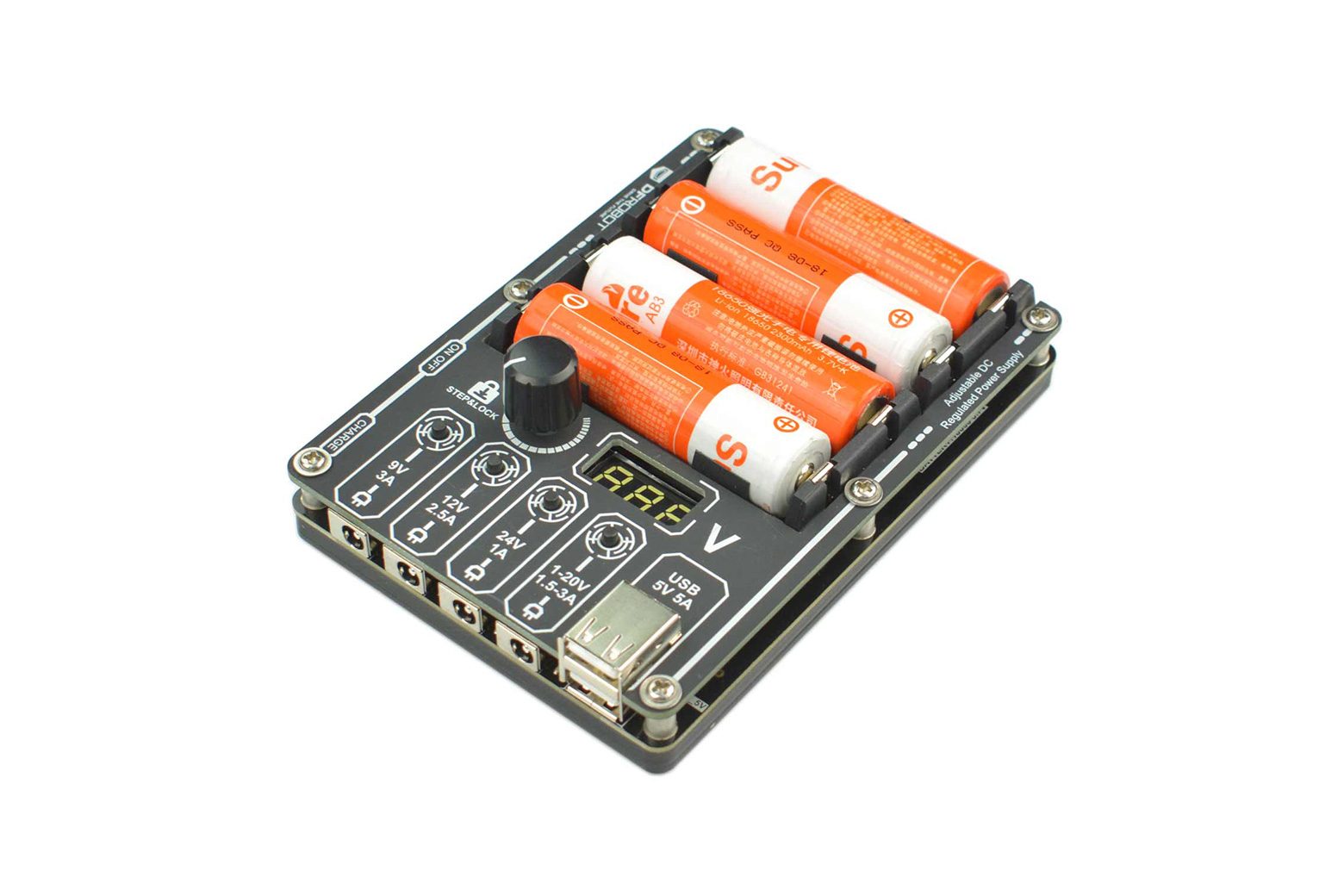

Alimentatore regolato CC regolabile a 6 vie per – FIT0674

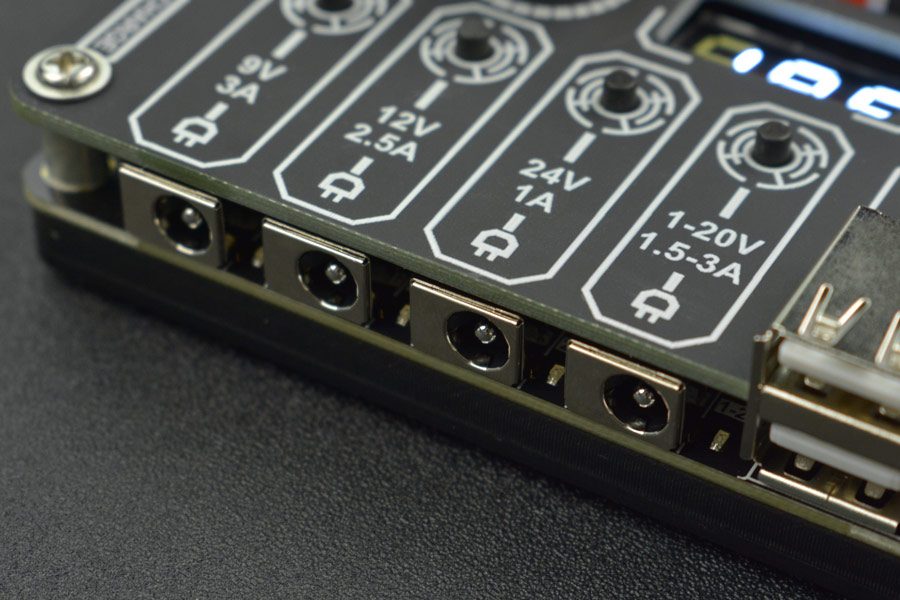

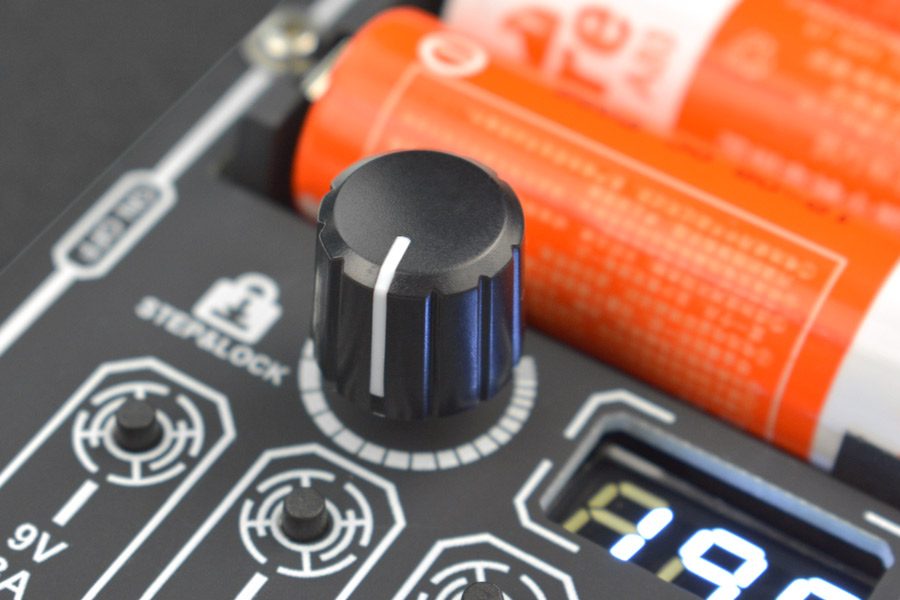

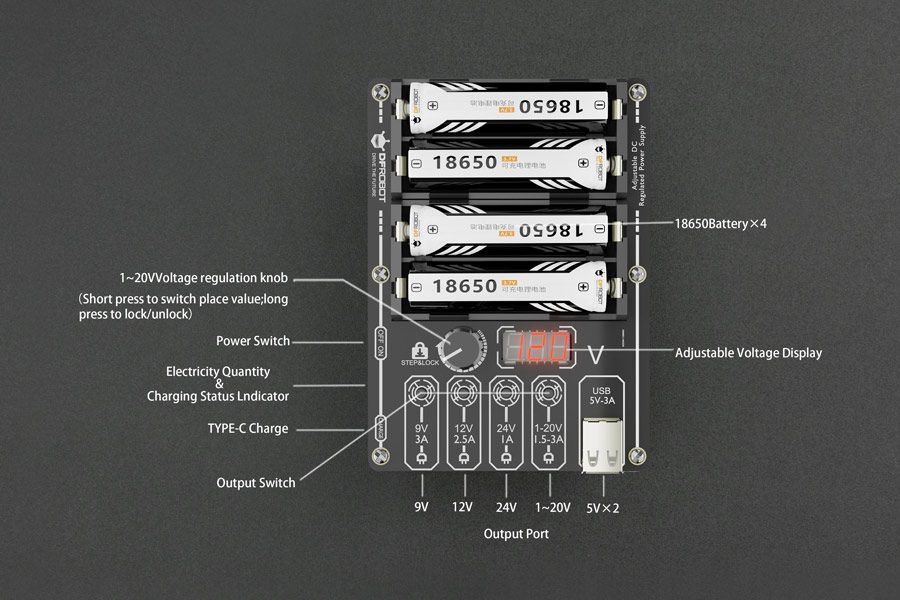

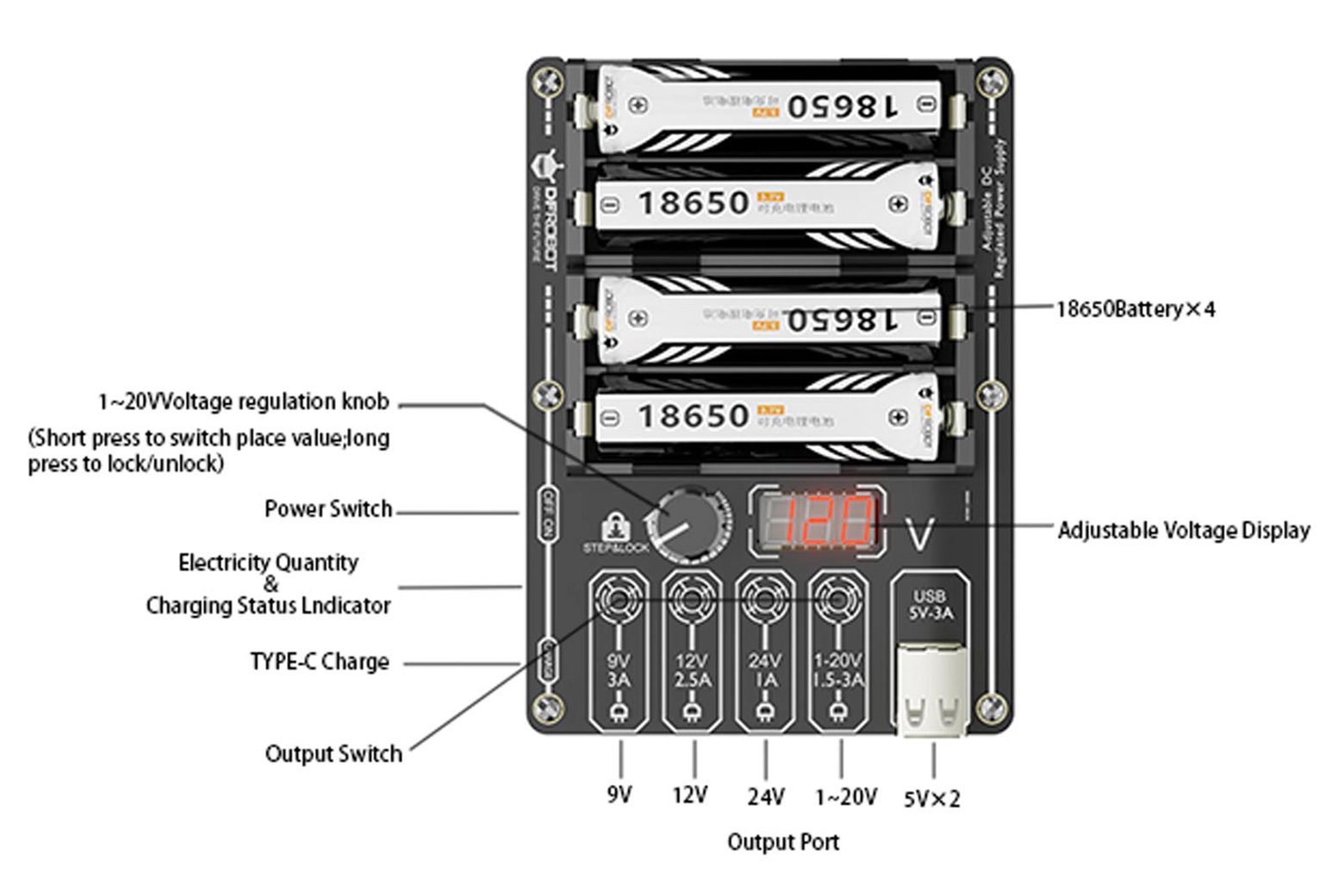

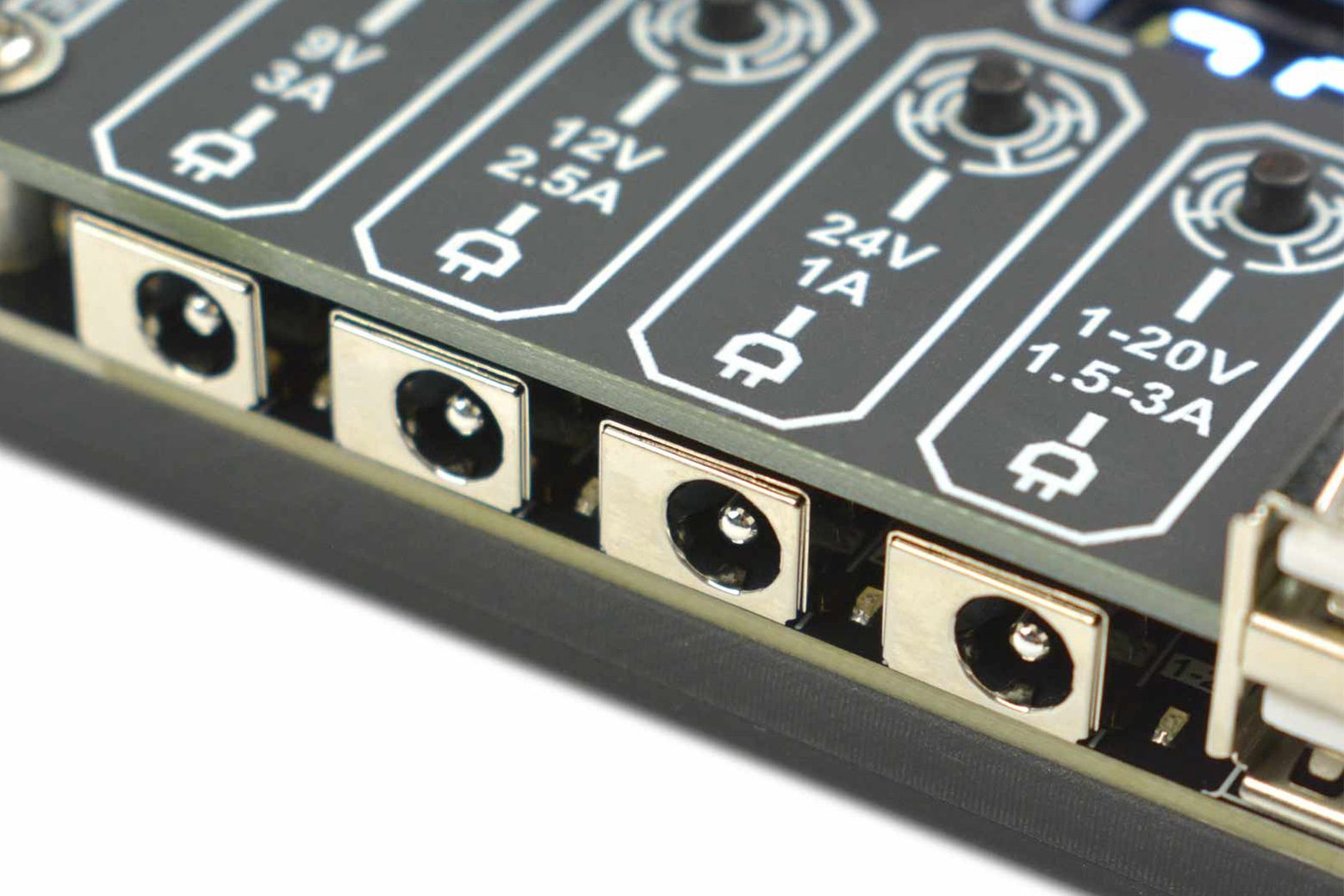

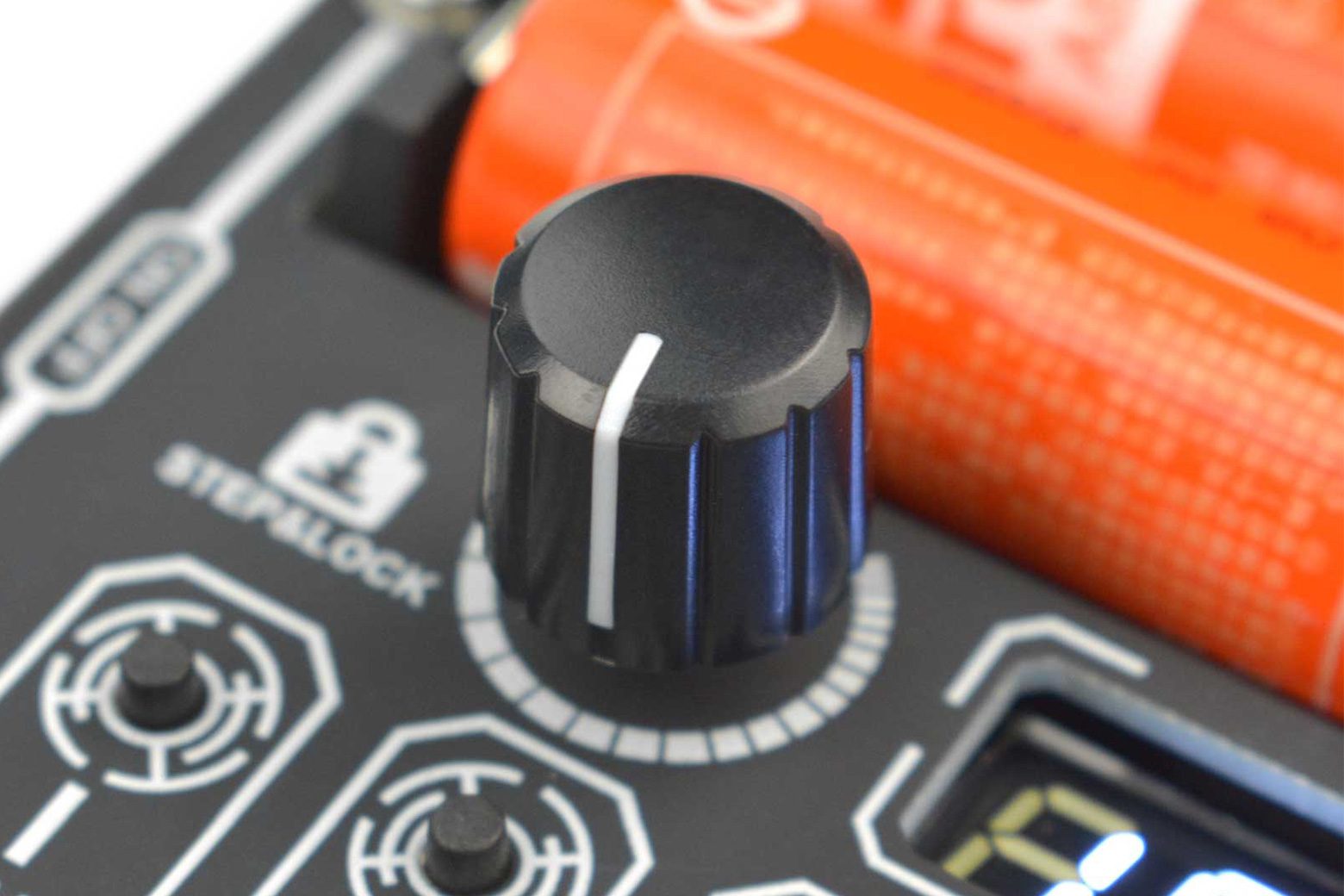

Nota introduttiva: l’alimentatore regolato CC regolabile a 6 vie è ora fuori produzione, consigliamo il supporto batteria 18650 a 4 vie come sostituto adeguato. La batteria 18650 non è inclusa. Disponi già di tutti i tipi di apparecchiature di alimentazione come batteria a secco, batteria al litio e adattatore di alimentazione, ecc., ma nell’uso reale continui ad affrontare problemi come, non portatile, nessuna uscita multidirezionale, consumo di elettricità troppo veloce o scomodo da caricare. Allora potresti semplicemente aver bisogno di un modulo di alimentazione come questo. Piccolo e portatile, questo alimentatore regolato CC regolabile con uscita a 6 vie potrebbe essere uno strumento di alimentazione molto pratico per i tuoi progetti. Con circuito di ricarica integrato, il modulo di alimentazione consente di collegare in serie quattro batterie 18650 e dispone di 6 uscite indipendenti: 5 V/5 A a 2 vie, 9 V/3 A a 1 via, 12 V/2,5 A a 1 via, 24 V/1 A a 1 via e uscita regolabile a 1 via 1~20 V (2,5 A). Ciascuna uscita utilizza un chip di alimentazione indipendente, che rende il prodotto in grado di alimentare più dispositivi in modo costante contemporaneamente. Inoltre, la protezione da cortocircuito attrezzata per ogni uscita potrebbe prevenire efficacemente i danni causati da cortocircuiti istantanei o di lungo periodo. Il modulo funziona con una batteria 18650 da 2300 mA/h, il che significa che può alimentare il display Raspberry Pi e Pi contemporaneamente per 90 minuti anche quando la CPU del Pi raggiunge il massimo. Il modulo di alimentazione consente a LattePanda Alpha e al suo display di funzionare continuamente per 60 minuti quando alimentati separatamente dalle porte 12V e 5V. E NVIDIA Jetson Nano può funzionare per 100 minuti se alimentato da questo modulo. Se prevedi di utilizzare solo alcuni dispositivi con potenza inferiore come schede di sviluppo e sensori, potrebbe non essere necessario caricarli per una settimana. Metodo di utilizzo Ricarica: l’interfaccia di ricarica TYPE-C è impostata sul lato sinistro. Puoi caricarlo con un caricabatterie per cellulare 5V2A. Sono necessarie 4 ore per essere completamente carica. L’indicatore di ricarica accanto all’interfaccia si illumina in rosso durante la ricarica e si spegne quando è completamente carico. Inoltre sull’interfaccia è presente un indicatore per visualizzare la quantità di elettricità rimanente della batteria. Uscita a 6 vie: 2 uscite USB regolabili da 5 V, 9 V, 12 V, 24 V e 1 ~ 20 V. È possibile utilizzare 6 uscite contemporaneamente. Tutte le uscite sono progettate come interfaccia DC2.1 tranne USB. Il codificatore rotativo viene utilizzato per regolare la tensione da 1 a 20 V con una precisione di 0,1 V. Il tubo digitale LED accanto all’encoder visualizza la tensione attuale. Premere brevemente l’interruttore dell’encoder per regolare la tensione di 0,1 V o 1 V e premere a lungo per bloccare la tensione corrente. Premi di nuovo a lungo per sbloccarlo. Sono presenti pulsanti impostati rispettivamente su 9 V, 12 V, 24 V e 1-20 V per abilitare o disabilitare l’uscita di potenza. Premere una volta per accendere e premere nuovamente per spegnere. Il LED dell’uscita corrispondente si accenderà quando abilitato. Le uscite USB non dispongono di pulsanti di commutazione. Caratteristiche Piccolo e portatile Con circuito di ricarica integrato Con protezione da cortocircuito Specifiche Specifiche della batteria: batteria ricaricabile agli ioni di litio 18650 da 3,7 V collegata in serie (supporta batteria 18650 da 65 mm e 67 mm, non supporta batteria da 69 mm con scheda di protezione) Porta di ricarica: USB-TYPE-C Corrente di carica: 2 A Tempo di ricarica: circa 4 ore (dati di laboratorio, utilizzando una batteria da 2300 mAh come campione di prova) Precisione della tensione: 3% Display della quantità di elettricità: 4 LED Uscita: tensione fissa a 5 vie e uscita regolabile a 1 via 1~20 V Specifiche di connessione: 1.DC2.1 a DC2.1 Cavo di collegamento: 50 cm di lunghezza 2.DC2.1 a clip a coccodrillo: 50 cm di lunghezza 3.DC2.1 a spina del connettore: 50 cm di lunghezza 4.DC2.1 a LattePanda Porta di alimentazione: 50 cm di lunghezza 5. Trasporto nominale del cavo Corrente: 13 A (16 AWG) Porta USB 1: 1. Interfaccia USB-A 2. Tensione nominale: 5,2 V 3. Corrente nominale: 3 A 4. Corrente di picco: 5 A Porta USB 2: 1. Interfaccia USB-A 2. Tensione nominale: 5,2 V 3. Corrente nominale: 3 A 4. Corrente di picco: 5 A Porta 9 V: 1. Interfaccia DC2.1 2. Corrente nominale Voltaggio: 9,2 V 3. Corrente nominale: 2,5 A 4. Corrente di picco: 3 A 5. Interruttore di uscita indipendente Porta 12 V: 1. Interfaccia DC2.1 2. Tensione nominale: 12 V 3. Corrente nominale: 2 A 4. Corrente di picco: 2,5 A 5. Interruttore di uscita indipendente Porta 24 V: 1. Interfaccia DC2.1 2. Tensione nominale: 24 V 3. Corrente nominale: 600 mA 4. Corrente di picco: 1 A 5. Porta regolabile interruttore di uscita indipendente: 1. Interfaccia DC2.1 2. Tensione nominale: 1 V~20 V 3. Risoluzione di regolazione della tensione: 0,1 V 4. Corrente nominale: 1 A (20 V) ~ 2,5 A (1 V) 5. Corrente di picco: 1,5 A (20 V) ~ 3 A (1 V) 6. Regolazione encoder, premere a lungo per bloccare o sbloccare 7. Interruttore di uscita indipendente Elenco di spedizione Alimentatore regolato CC regolabile x1 Cavo di collegamento da DC2.1 a DC2.1 50 cm x1 Da DC2.1 a clip a coccodrillo 50 cm x1 Da DC2.1 a spina connettore 50 cm x1 Da DC2.1 a porta di alimentazione LattePanda 50 cm x1 Guida per l’utente x1 Nota: la batteria 18650 non è inclusa. Applicazioni Debug all’aperto Test espositivo Competizione tra robot
