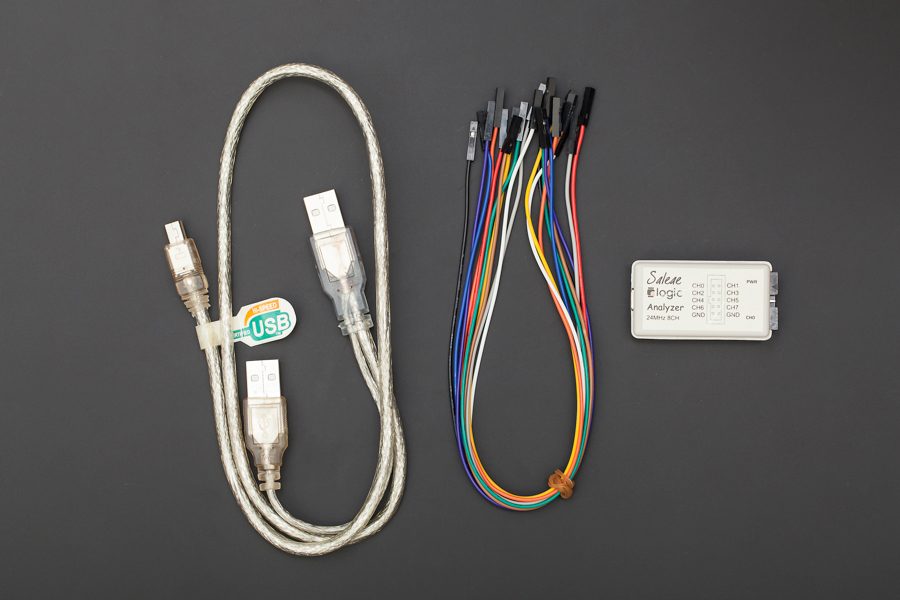

Introduzione Questo analizzatore logico a 8 canali da 24 Mhz è ora fuori produzione. Vai alla home page di DFRobot per vedere altri prodotti. Si tratta di un analizzatore logico USB a 8 canali da 24 Mhz molto conveniente. Questo è un analizzatore di livello hobbistico, ideale per testare le comunicazioni del tuo Arduino o di altri microcontrollori hobbisti. Un analizzatore logico è uno strumento indispensabile per ogni appassionato di elettronica serio. Con un analizzatore logico è possibile vedere una rappresentazione visiva degli zeri e degli uno che lampeggiano tra due componenti. Un analizzatore logico è diverso da un oscilloscopio perché l’analizzatore consente di acquisire i dati su un PC per un’analisi più dettagliata dei dati trasmessi e ricevuti. Questo analizzatore logico supporta 10 diversi standard di comunicazione (vedere le specifiche di seguito). con 8 canali ti permetterà di monitorare fino a 8 fili differnet. Quindi su un Arduino puoi monitorare la porta seriale (pin tx/Rx), la porta I2C (pin A4, A5) e la porta SPI (pin 10, 11, 12 e 13) tutte contemporaneamente. Specifica 8 canali Supporta il trigger (in salita, in alto, in discesa, in basso) Campionamento fino a 24 Mhz Fino a 10 miliardi di campioni Voltaggio massimo: 5,25 V CC supporta: CAN DMX-512 I2C I2S/PCM Manchester Asincrono seriale a 1 filo Semplice parallelo SPI UNI/O Completamente compatibile con il software Saleae Logic Lista di spedizione Analizzatore logico x1 Cavo mini USB x1 Cavo jumper x10 Documenti wiki Hack A Day- Saleae Logic Software di logica Salae
