Apparato a letto fluido e fisso CEL-MKII

Il CEL-MKII è progettato per facilitare lo studio del flusso attraverso letti fissi e fluidizzati di particelle solide.

Il flusso di fluido verso l’alto attraverso un letto di particelle è un fenomeno naturale, ad esempio nel movimento delle acque sotterranee. Le applicazioni industriali includono lo scambio ionico, l’estrazione di componenti solubili da materie prime e altri processi chimici.

L’apparato Armfield CEL-MKII facilita lo studio del flusso attraverso letti di particelle fissi e fluidizzati. Si può osservare lo studio simultaneo dei sistemi di aria e acqua e il fenomeno del “bubbling”.

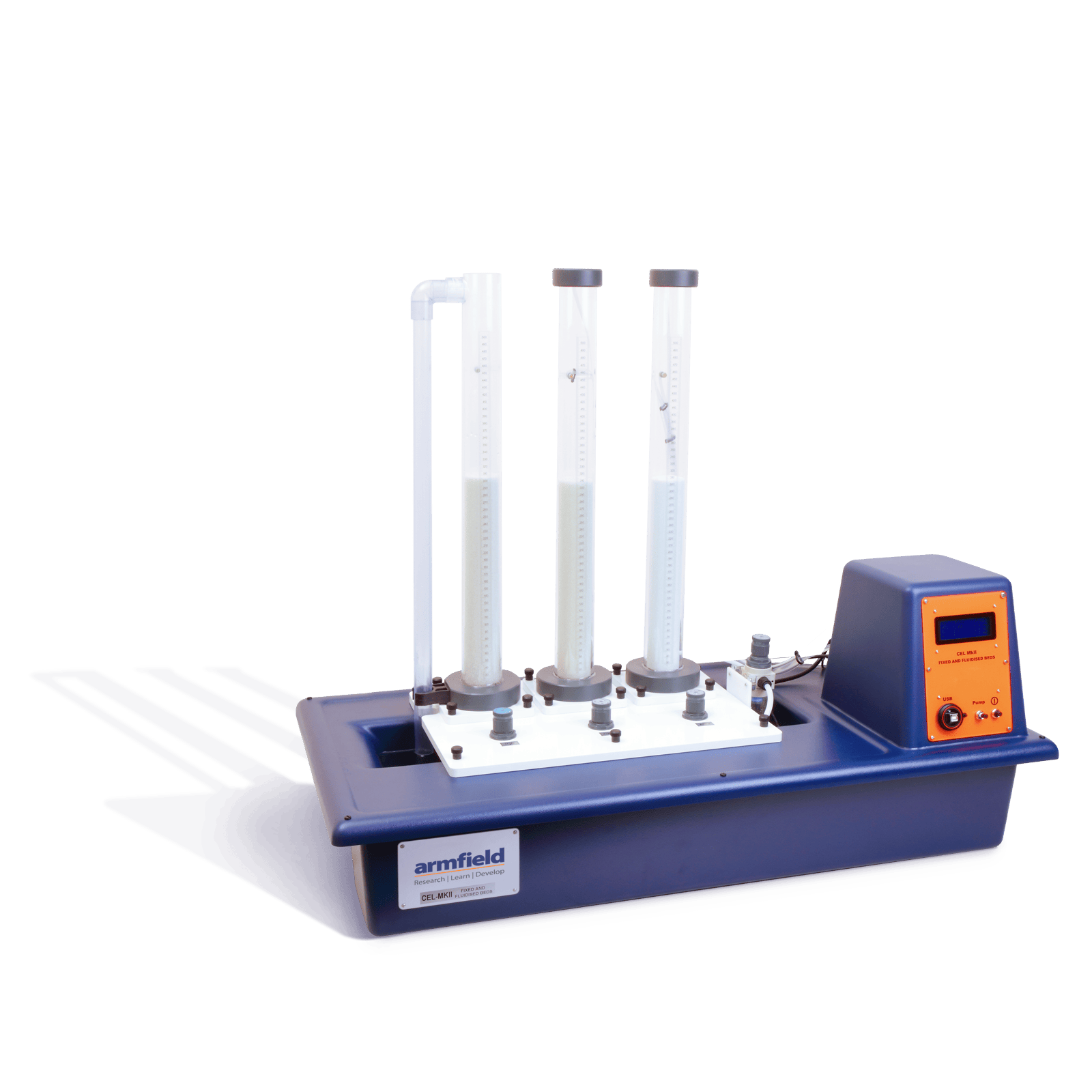

L’apparecchio è composto da tre colonne acriliche trasparenti montate sopra una base in ABS stampato. La base contiene un serbatoio d’acqua con una pompa sommergibile a velocità variabile che pompa l’acqua attraverso un flussometro elettronico nella base della colonna di sinistra. Questa colonna è dotata di un tubo di troppopieno che riporta l’acqua nella coppa.

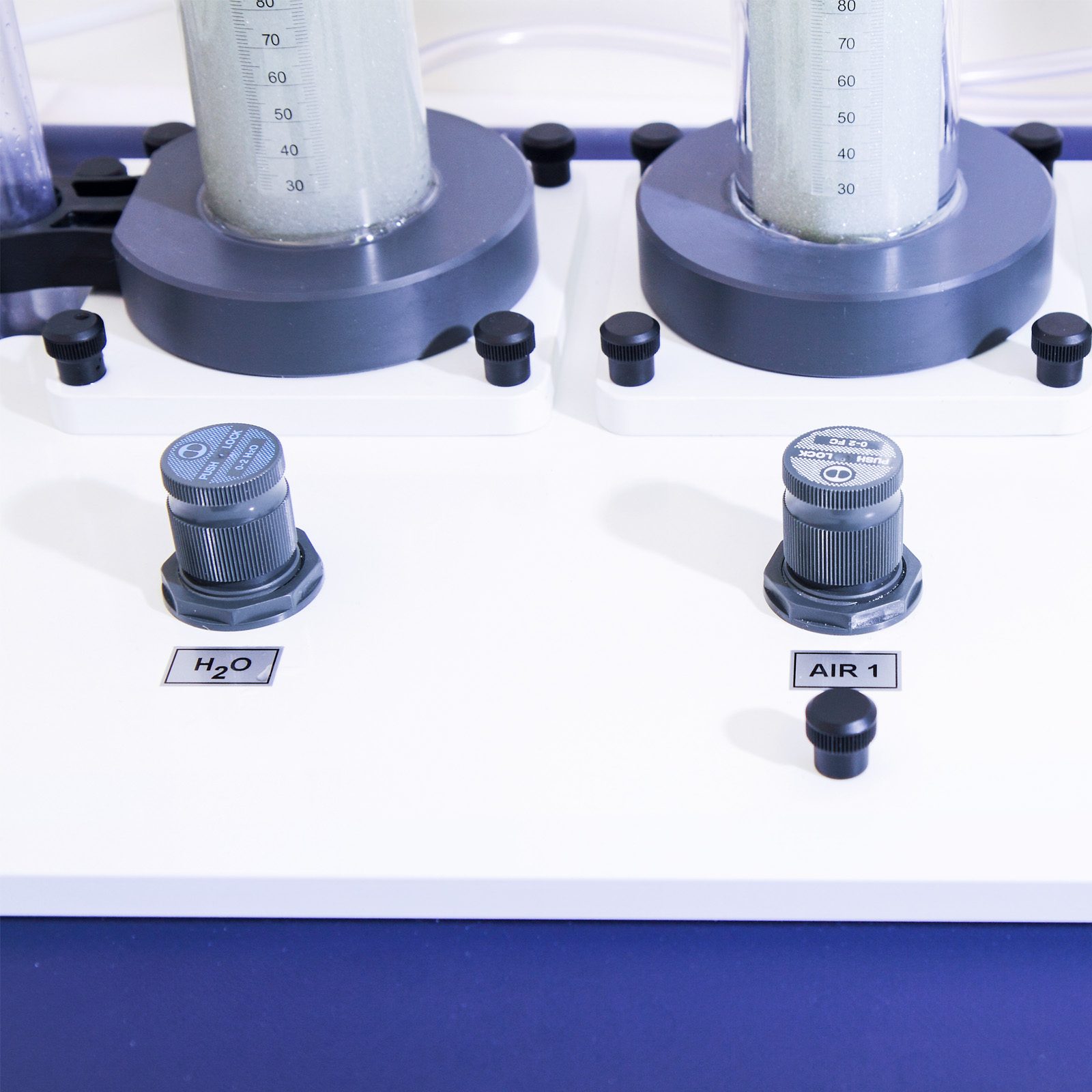

Le due colonne d’aria sono alimentate da regolatori di pressione variabile, che possono essere utilizzati per regolare la portata d’aria attraverso la colonna. La portata dell’aria viene misurata utilizzando sensori di pressione sugli orifizi di scarico nella parte superiore delle colonne. Il microcontrollore integrato calcola le portate dalle letture della pressione e le visualizza sul pannello frontale.

Le perdite di carico su tutte e tre le colonne vengono misurate da sensori di pressione differenziale collegati ai punti di presa nella parte superiore e inferiore delle colonne.

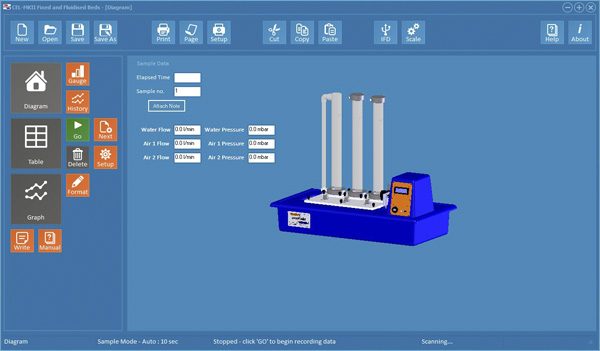

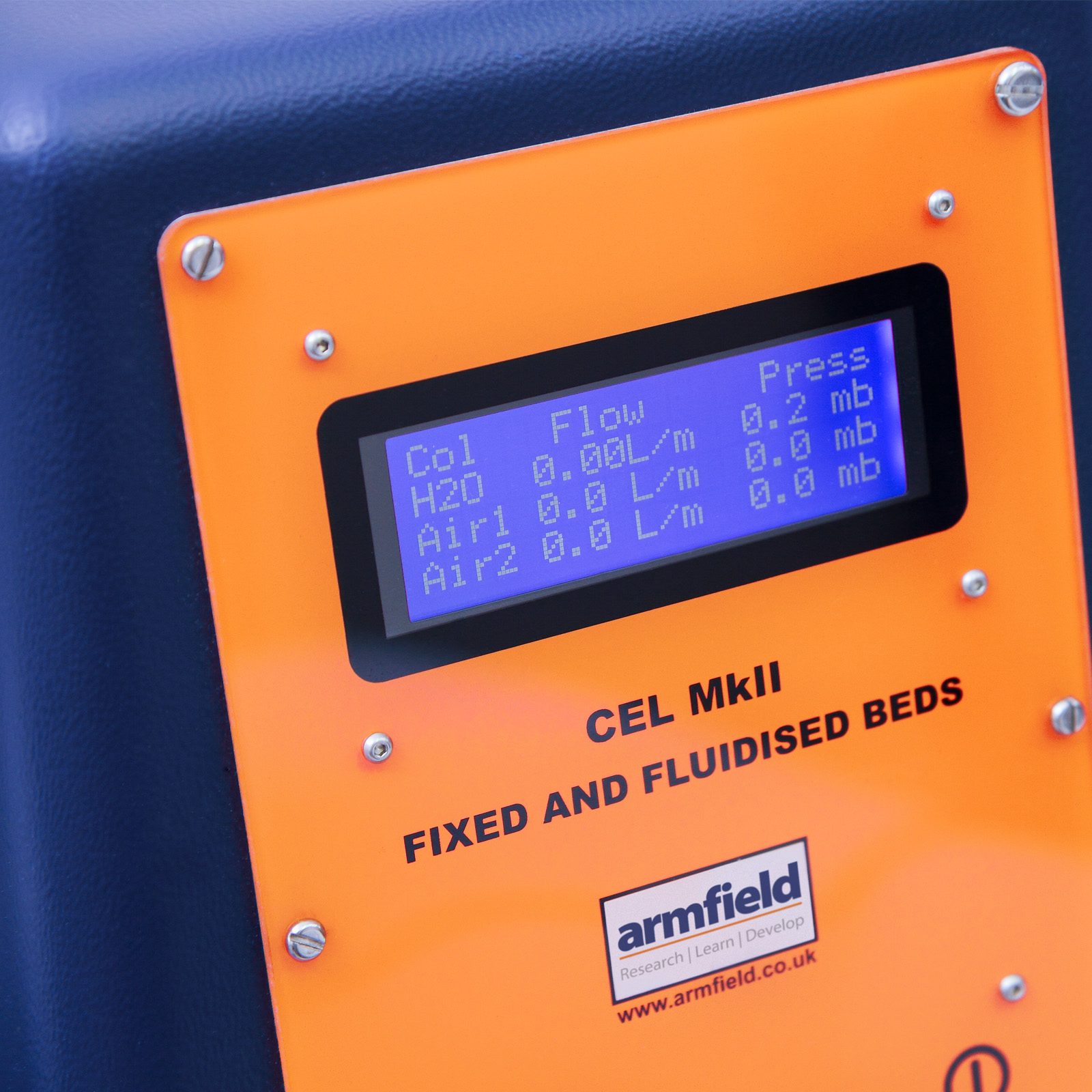

Tutte le misurazioni del processo vengono visualizzate simultaneamente sul display del pannello frontale e sono disponibili sull’uscita USB per la registrazione dei dati. Il software fornisce anche potenti funzionalità di tracciamento di grafici.

Categorie: Serie CE – Ingegneria Chimica, Apparato a letto fluido e fisso CEL-MKII, Chimico, Educativo

Disponibilità: Su richiesta

Documentazione

Scheda tecnica (PDF)
