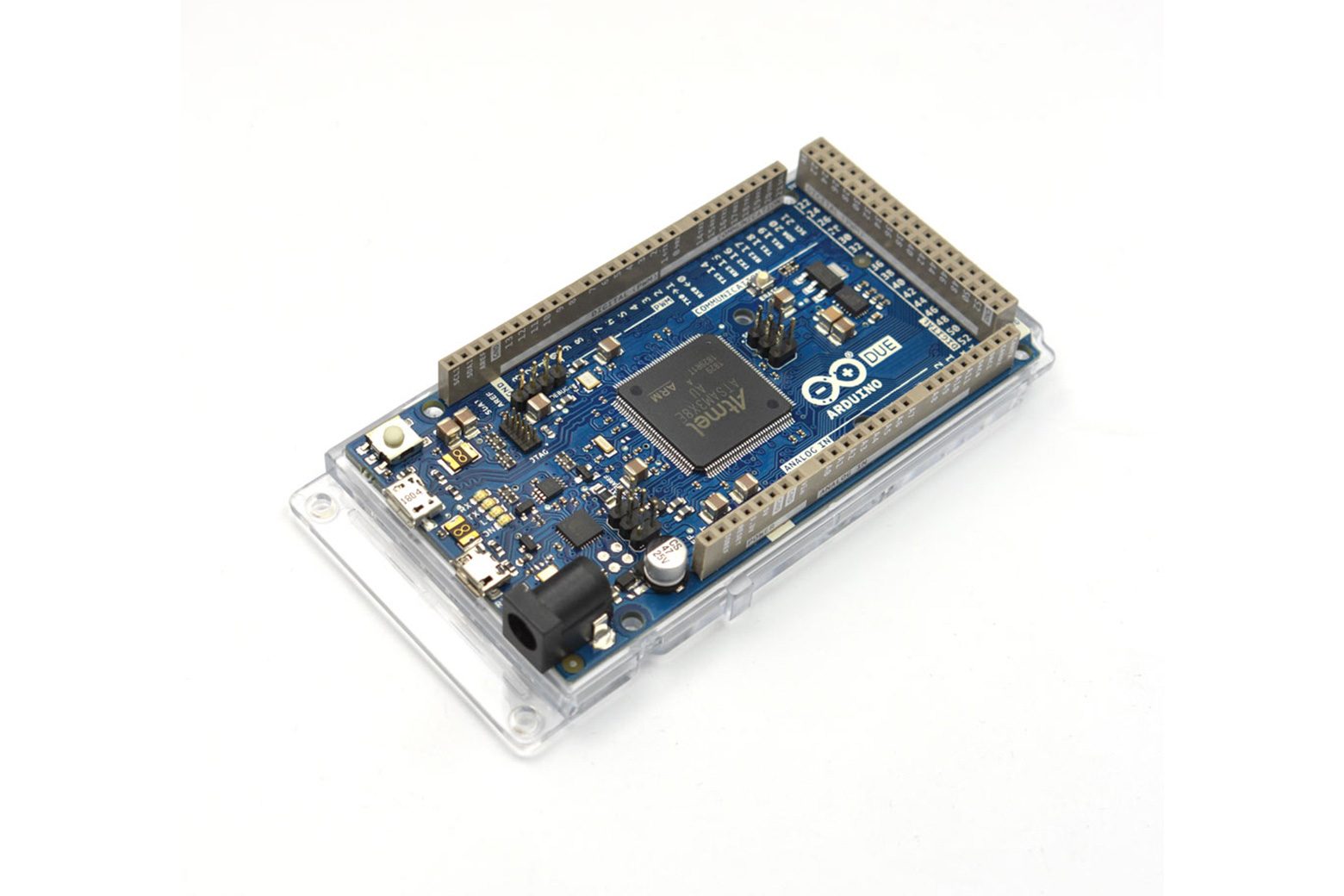

Arduino DUE – DFR0220

Introduzione Arduino Due è la nuova scheda microcontrollore nella famiglia delle schede Arduino. È la prima scheda basata su un processore core ARM a 32 bit, l’MCU Atmel SAM3X8E ARM Cortex-M3, che migliora tutte le funzionalità standard di Arduino e aggiunge ulteriori nuove funzionalità. Arduino Due ha 54 pin di ingresso/uscita digitali (di cui 12 possono essere utilizzati come uscite PWM), 12 ingressi analogici, 4 UART (porte seriali hardware), un clock da 84 MHz, una connessione USB-OTG, 2 DAC (da digitale ad analogico), 2 TWI, un jack di alimentazione, un’intestazione SPI, un’intestazione JTAG, un pulsante di ripristino e un pulsante di cancellazione. Ci sono anche alcune funzionalità interessanti come DAC, audio, DMA, una libreria multitasking sperimentale e altro ancora. La Due è dotata di due connettori USB, quello con il connettore micro-usb AB è quello nativo in grado di fungere da host USB, ciò significa che è possibile collegare alla scheda periferiche USB esterne compatibili, come mouse, tastiere, smartphone. Mentre l’altra porta USB con il connettore di tipo B è destinata a scopi di debug. Nota: per compilare il codice per il processore ARM, avrai bisogno della versione più recente dell’IDE Arduino: v1.5 . A differenza di altre schede Arduino, la scheda Arduino Due funziona a 3,3 V. La tensione massima che i pin I/O possono tollerare è 3,3 V. Fornire tensioni più elevate, come 5 V a un pin I/O, potrebbe danneggiare la scheda. Specifiche Microcontrollore AT91SAM3X8E Tensione operativa 3,3 V Tensione di ingresso (consigliata) 7-12 V Tensione di ingresso (limiti) 6-20 V Pin I/O digitali 54 (di cui 12 forniscono uscita PWM) Pin di ingresso analogico 12 Pin di uscita analogica 2 (DAC) Corrente di uscita CC totale su tutte le linee di I/O 130 mA Corrente CC per pin da 3,3 V 800 mA Corrente CC per Pin 5V 800 mA Memoria flash 512 KB tutti disponibili per le applicazioni utente SRAM 96 KB (64 + 32 KB) Velocità di clock 84 MHz Elenco spedizioni Arduino DUE x1 Documenti Guida ufficiale alla selezione della scheda Arduino Pagina del prodotto Arduino DUE Scarica la scheda tecnica Arduino IDE 1.5.1 AT91SAM3X8E File Arduino DUE Eagle Schematic Pin Mapping 3.3V Elenco dispositivi compatibili
