Arduino Ethernet con modulo PoE(fuori produzione) – DFR0148

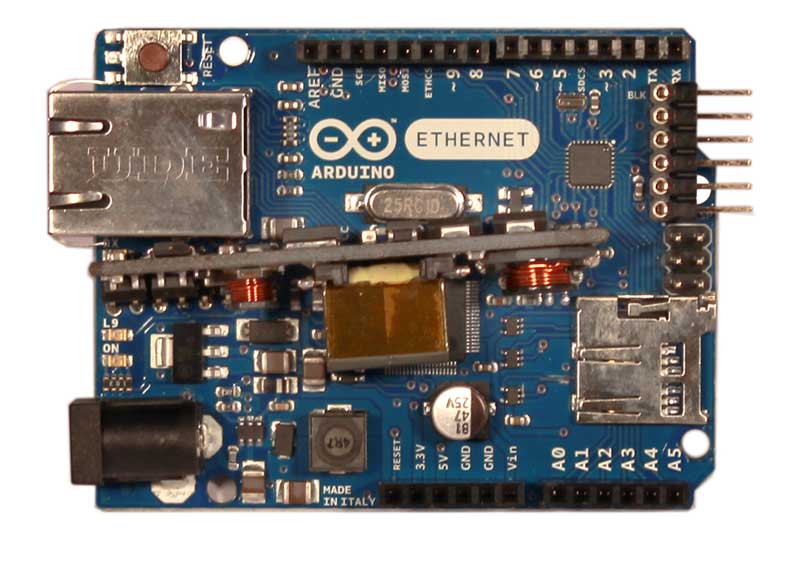

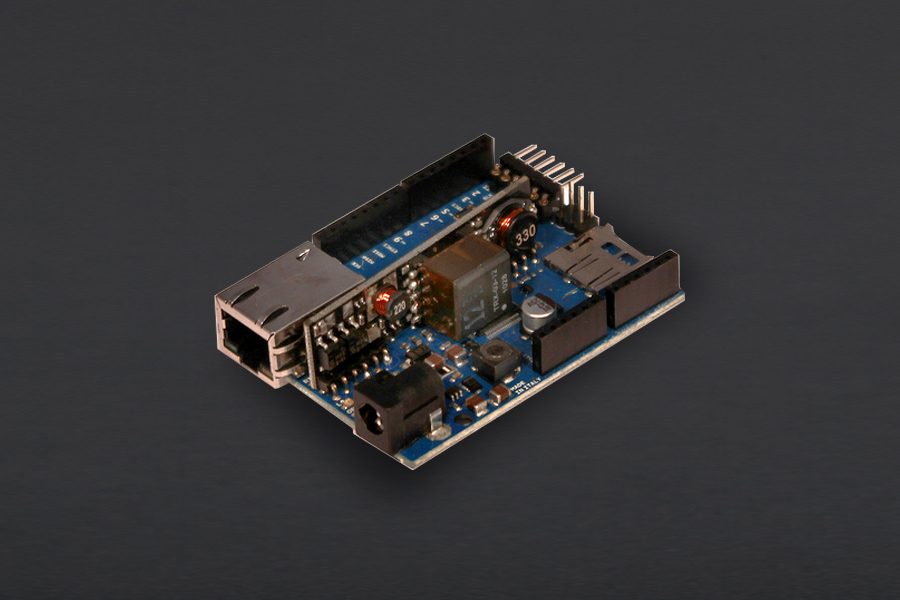

Introduzione Arduino Ethernet è ora fuori produzione. Consigliamo molti altri microcontrollori Arduino come sostituti adatti in cui potresti trovare qualcosa di interessante. Arduino Ethernet è una scheda microcontrollore basata su ATmega328. Dispone di 14 pin di ingresso/uscita digitali, 6 ingressi analogici, un oscillatore a cristallo da 16 MHz, una connessione RJ45, un jack di alimentazione, un header ICSP e un pulsante di reset. NB: i pin 10, 11, 12 e 13 sono riservati per l’interfacciamento con il modulo Ethernet e non devono essere utilizzati diversamente. Ciò riduce il numero di pin disponibili a 9, con 4 disponibili come uscite PWM. È inoltre possibile aggiungere alla scheda un modulo Power over Ethernet opzionale. L’Ethernet differisce dalle altre schede in quanto non dispone di un chip driver USB-seriale integrato, ma ha un’interfaccia Wiznet Ethernet. Questa è la stessa interfaccia che si trova sullo scudo Ethernet. Un lettore di schede microSD integrato, che può essere utilizzato per archiviare file da pubblicare in rete, è accessibile tramite la libreria SD. Il pin 10 è riservato all’interfaccia Wiznet, SS per la scheda SD è sul pin 4. Un header a sei pin può essere collegato a una scheda breakout FTDI o a una scheda seriale USB per fornire alimentazione e comunicazione USB alla scheda. Alimentazione La scheda può anche essere alimentata tramite un alimentatore esterno, un modulo opzionale Power over Ethernet (PoE) o utilizzando un cavo FTDI/connettore seriale USB. L’alimentazione esterna può provenire da un adattatore CA-CC (a muro) o da una batteria. L’adattatore può essere collegato inserendo un connettore positivo centrale da 2,1 mm nel jack di alimentazione della scheda. I cavi di una batteria possono essere inseriti nei connettori Gnd e Vin del connettore POWER. La scheda può funzionare con un’alimentazione esterna da 6 a 20 volt. Se alimentato con meno di 7 V, tuttavia, il pin da 5 V potrebbe fornire meno di cinque volt e la scheda potrebbe essere instabile. Se si utilizzano più di 12 V, il regolatore di tensione potrebbe surriscaldarsi e danneggiare la scheda. L’intervallo consigliato è compreso tra 7 e 12 volt. Specifiche Microcontroller: ATmega328 Tensione di funzionamento: 5 V Tensione di ingresso (consigliata): 7-12 V Tensione di ingresso (limiti): 6-20 V Pin I/O digitali: 14 (di cui 4 forniscono uscita PWM) Pin Arduino riservati da 10 a 13 utilizzati per SPI 4 utilizzati per scheda SD 2 Interruzione W5100 (se collegati a ponte) Pin di ingresso analogici 6 Corrente CC per pin I/O: 40 mA Corrente CC per 3,3 V Pin: 50 mA Memoria Flash 32 KB (ATmega328) di cui 0,5 KB utilizzati dal bootloader SRAM 2 KB (ATmega328) EEPROM 1 KB (ATmega328) Velocità di clock 16 MHz W5100 TCP/IP Controller Ethernet integrato Predisposto per Power Over Ethernet Jack magnetico Scheda micro SD, con trasduttori di tensione attivi Lista di spedizione Arduino Ethernet senza modulo PoE x1 Documenti Eagle File Schemi del sito Web Arduino Ethernet POE
