Arduino GSM Shield (antenna integrata)(fuori produzione) - DFR0262 | DFRobot

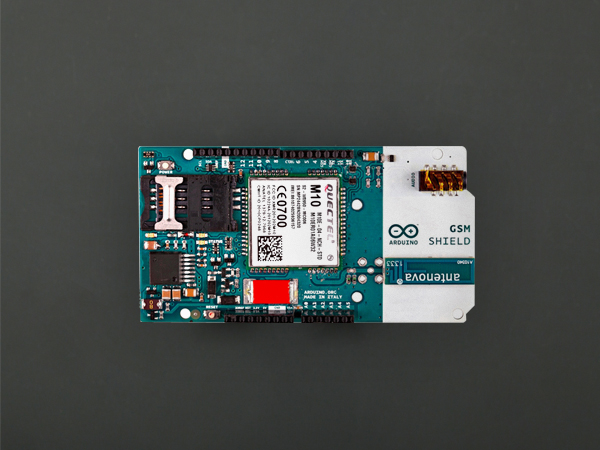

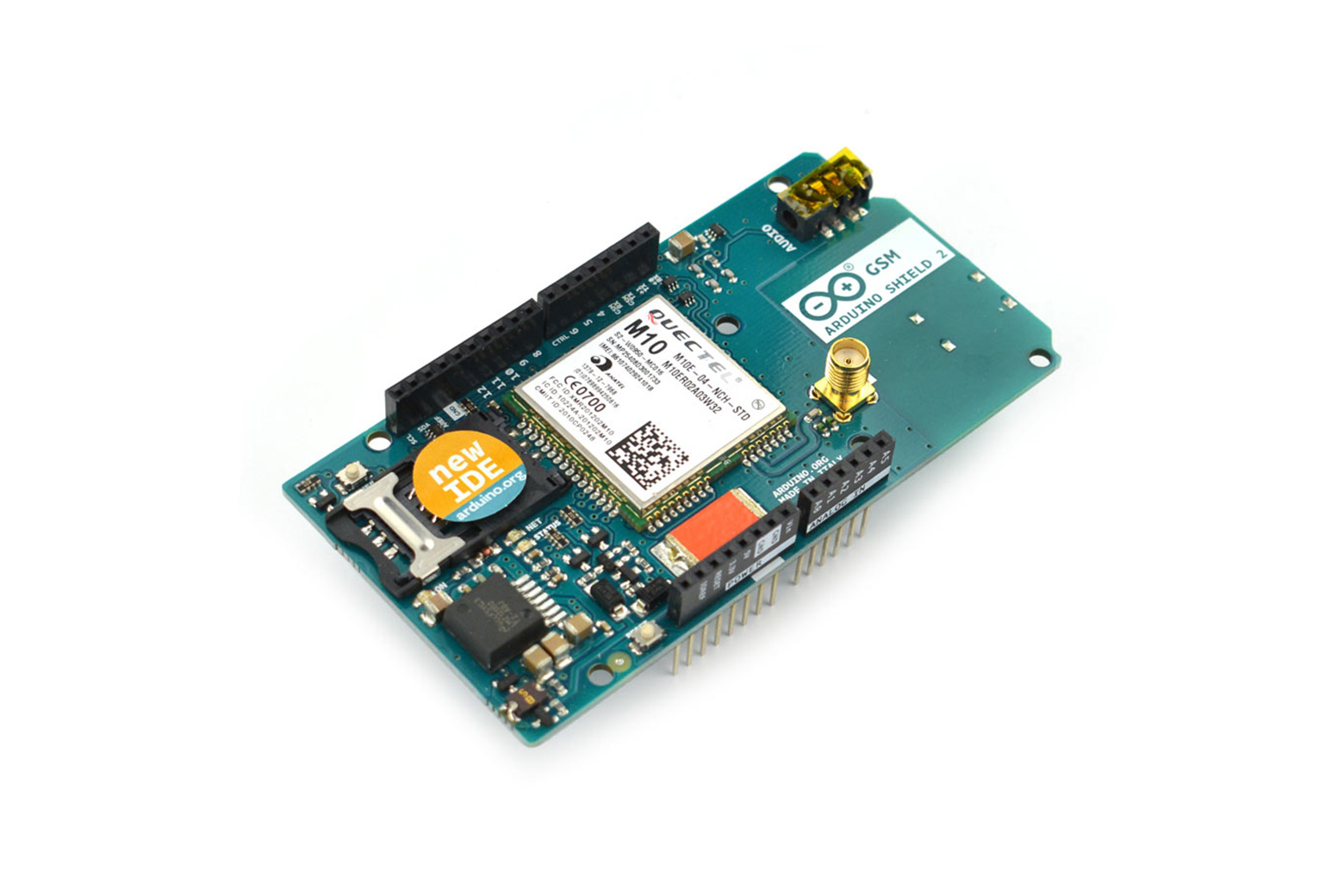

Introduzione Questo scudo GSM Arduino è fuori produzione ora, consigliamo lo scudo GPS/GPRS/GSM SIM808 per Arduino come sostituto adatto. Arduino GSM Shield consente a una scheda Arduino di connettersi a Internet, effettuare/ricevere chiamate vocali e inviare/ricevere messaggi SMS. Lo scudo utilizza un radio modem M10 della Quectel. È possibile comunicare con la scheda utilizzando i comandi AT. La libreria GSM dispone di un gran numero di metodi per comunicare con lo scudo. Lo scudo utilizza i pin digitali 2 e 3 per la comunicazione seriale del software con l’M10. Il pin 2 è collegato al pin TX dell’M10 e il pin 3 al suo pin RX. Consulta queste note per lavorare con Arduino Mega, Arduino Mega ADK o Arduino Leonardo. Il pin PWRKEY del modem è collegato al pin 7 di Arduino. L’M10 è un modem GSM/GPRS quad-band che funziona alle frequenze GSM850MHz, GSM900MHz, DCS1800MHz e PCS1900MHz. Supporta i protocolli TCP/UDP e HTTP tramite una connessione GPRS. La velocità massima di trasferimento dati GPRS in downlink e uplink è 85,6 kbps. Per interfacciarsi con la rete cellulare la scheda necessita di una SIM card fornita da un operatore di rete. La revisione più recente della scheda utilizza il pinout 1.0 sulla rev 3 della scheda Arduino Uno. Nota: questo batch proviene da “Arduino.org”. Alcune informazioni su “Arduino.cc” non sono aggiornate, fare riferimento alla pagina Web ufficiale Arduino.org. L’adattatore da micro a nano SIM è incluso nella confezione. Applicazioni Invia/Ricevi comandi o dati con i tuoi robot, elettrodomestici o i tuoi amici Ottieni informazioni come temperatura o umidità quando la distanza non era adatta per Wi-Fi o Xbee Crea un dispositivo di allarme quando sei fuori Funziona come un calcolatore cloud Specifiche effettua/ricevi chiamate vocali e invia/ricevi messaggi SMS facilmente per i tuoi robot o altri dispositivi Comandi AT consentiti comunicazione seriale software con Arduino TCP/UDP e HTTP supportati Downlink e uplink dati GPRS 85,6 kbps massimo Sviluppato con Telefónica spagnola Spedizione Elenco Arduino GSM Shield 2 x1 Documenti Schema commendico File Eagle Libreria GSM Comando AT
