Arduino INDUSTRIALE 101(fuori produzione) – DFR0402

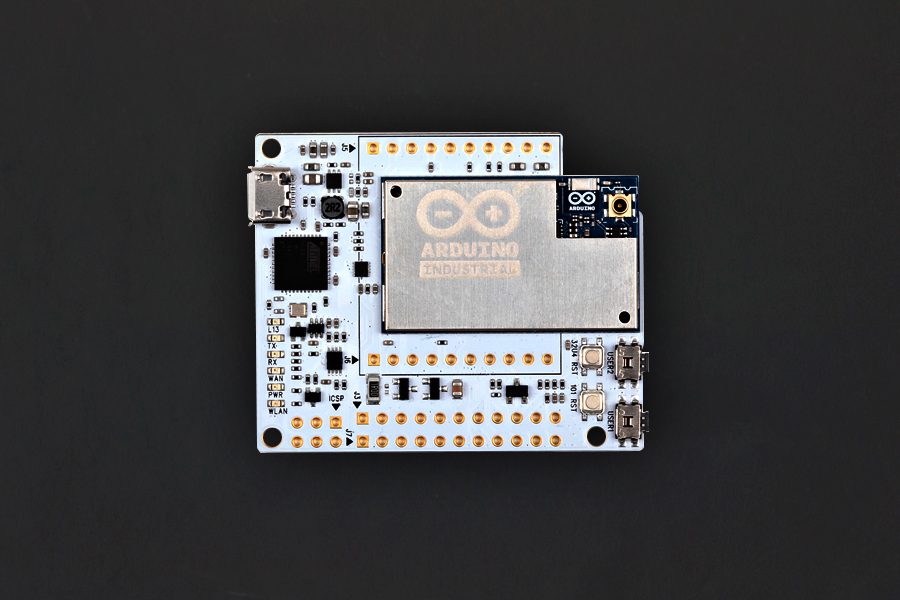

Introduzione Arduino Industrial 101 è una scheda breakout per il modulo LGA Arduino 101. Proprio come lo YUN, integra un ATmega32U4 e un Atheros AR9331 con WiFi e sistema operativo Linino. Arduino Industrial 101 è una scheda di valutazione per il modulo LGA Arduino 101. Il microcontrollore ATmega32u4 è integrato nella scheda base. Il modulo supporta una distribuzione Linux basata su OpenWRT denominata LininoOS. La scheda dispone di WiFi integrato (operazioni IEEE 802.11b/g/n fino a 150 Mbps 1×1 2,4 GHz), 3 GPIO (di cui 2 utilizzabili come uscite PWM), 4 ingressi analogici, 1 USB, 1 segnale Ethernet su connettori pin e un convertitore CC/CC integrato. Consulta la guida all’assemblaggio e collega semplicemente la scheda a un computer con un cavo micro USB per iniziare. NB: in alcuni paesi è vietato vendere dispositivi abilitati WiFi senza l’approvazione del governo. In attesa della corretta certificazione, alcuni distributori locali stanno disabilitando la funzionalità WiFi. Rivolgiti al tuo rivenditore prima di acquistare un Industrial 101 se ritieni di poter vivere in un paese del genere. Nota: Arduino INDUSTRIAL 101 è completamente diverso da Arduino 101 Specifiche ARDUINO MICROPROCESSORE Processore Atheros AR9331 Architettura MIPS Tensione operativa 3,3 V Memoria flash 16 MB RAM 64 MB DDR2 Velocità di clock 400 MHz WiFi 802.11 b/g/n 2,4 GHz Ethernet 802.3 10/100 Mbit/s (Esportato su intestazioni) USB 2.0 Host (esportato su header) ARDUINO MICROCONTROLLER Microcontroller ATmega32u4 Architettura AVR Tensione operativa 5 V Memoria flash 32 KB SRAM 2,5 KB Velocità di clock 16 MHz Pin I/O analogici 12 (4 esportati su header) EEPROM 1 KB Corrente CC per pin I/O 40 mA GENERALE Tensione di ingresso 5 V Pin I/O digitali 20 (7 esportati su header) PWM Uscite 7 (2 esportate sull’intestazione) Consumo energetico 130 mA Dimensioni PCB 42 x 51 mm/ 1,65 x 2 pollici GPIO 3 Esportati sulle intestazioni Supporto DogOLED 1 Esportati sulle intestazioni Peso 12 g Elenco di spedizione Arduino INDUSTRIAL 101 x1 Documenti Inizia con Arduino INDUSTRIAL 101 Pagina prodotto Arduino File EAGLE Schema
