Arduino Leonardo ETH(fuori produzione) – DFR0404

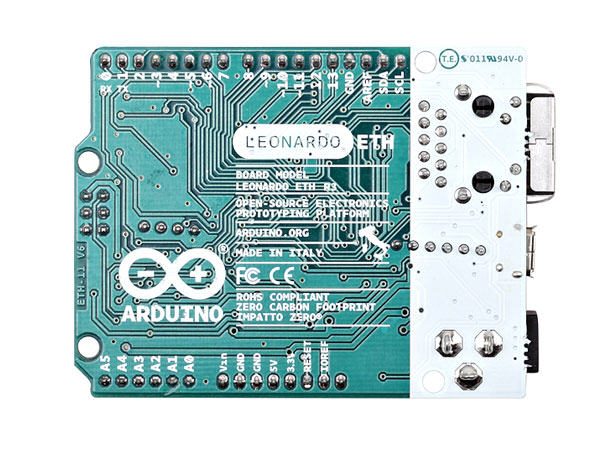

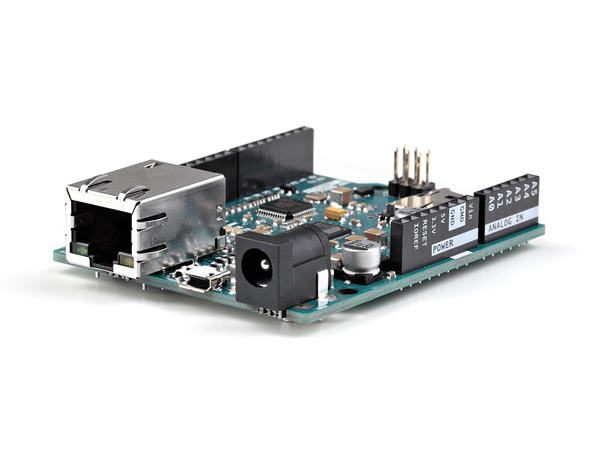

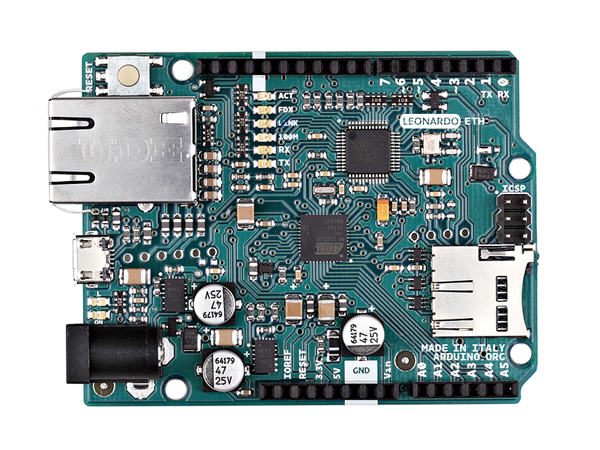

Introduzione Arduino Leonardo ETH è una scheda microcontrollore basata su ATmega32U4 e sul nuovo controller Ethernet integrato TCP/IP W5500. Dispone di 20 pin di ingresso/uscita digitali (di cui 7 possono essere utilizzati come uscite PWM e 12 come ingressi analogici), un oscillatore a cristallo da 16 MHz, una connessione RJ45, un connettore micro USB, un jack di alimentazione, un header ICSP e un pulsante di reset. Contiene tutto il necessario per supportare il microcontrollore; per iniziare è sufficiente collegarlo a un computer con un cavo USB o alimentarlo con un adattatore CA-CC o una batteria. Il Leonardo ETH differisce dalla precedente scheda Ethernet in quanto l’ATmega32u4 ha una comunicazione USB integrata, eliminando la necessità di un convertitore USB-seriale esterno. Ciò consente al Leonardo ETH di apparire a un computer collegato come un mouse e una tastiera, oltre a una porta seriale/COM virtuale (CDC). Ha anche altre implicazioni per il comportamento del consiglio. Inoltre, dispone del nuovo controller Ethernet integrato TCP/IP W5500. Il Leonardo ETH ha la stessa interfaccia Wiznet Ethernet dell’Ethernet Shield 2. Un lettore di schede microSD integrato, che può essere utilizzato per archiviare file da servire in rete, è accessibile tramite la Libreria SD. Il Pin 10 è riservato all’interfaccia Wiznet, SS per la scheda SD è sul Pin 4. La scheda utilizza il pinout standardizzato 1.0, composto da: -Aggiunti pin SDA e SCL: oltre al pin AREF, sono stati aggiunti due pin TWI. Ciò consentirà di collegare il Leonardo ETH agli Shield che utilizzano la comunicazione bus I2C o TWI per il loro funzionamento. -Lo IOREF: consente agli scudi di adattarsi al livello di tensione IO fornito dalla scheda. Lo Shield che utilizza il pin IOREF sarà compatibile con le schede Arduino a livello IO sia 3V3 che 5V (ad esempio Due e Uno). Accanto al pin IOREF puoi trovarne un altro (attualmente non in uso), riservato per un utilizzo futuro. Specifiche Microcontrollore ATmega32u4 Tensione operativa Spina tensione in ingresso 5 V (consigliata) Spina tensione in ingresso 7-12 V (limiti) Pin I/O digitali 6-20 V 20 canali PWM 7 Pin Arduino riservati: 4 utilizzati per la selezione della scheda SD 10 utilizzati per la selezione del W5500 Pin di ingresso analogico 12 Corrente CC per pin I/O 40 mA Corrente CC per pin 3,3 V 1 A (solo se alimentato tramite dall’alimentatore esterno) Memoria Flash 32 KB (ATmega32u4) di cui 4 KB utilizzati dal bootloader SRAM 2.5 KB (ATmega32u4) EEPROM 1 KB (ATmega32u4) Velocità clock 16 MHz W5500 TCP/IP Controller Ethernet integrato Power Over Ethernet ready Jack magnetico Scheda micro SD, con trasduttori di tensione attivi Lista di spedizione Arduino Leonardo ETH (senza versione PoE) x1 Documenti Pagina prodotto Arduino Pagina Arduino Leonardo ETH LABS Arduino Leonardo ETH Forum File EAGLE: Arduino-Leonardo-ETH-XX-reference-design.zip Schema: Arduino-Leonardo-ETH-XX-schematic.pdf Scheda tecnica ATmega32U4 Scheda tecnica W5500
