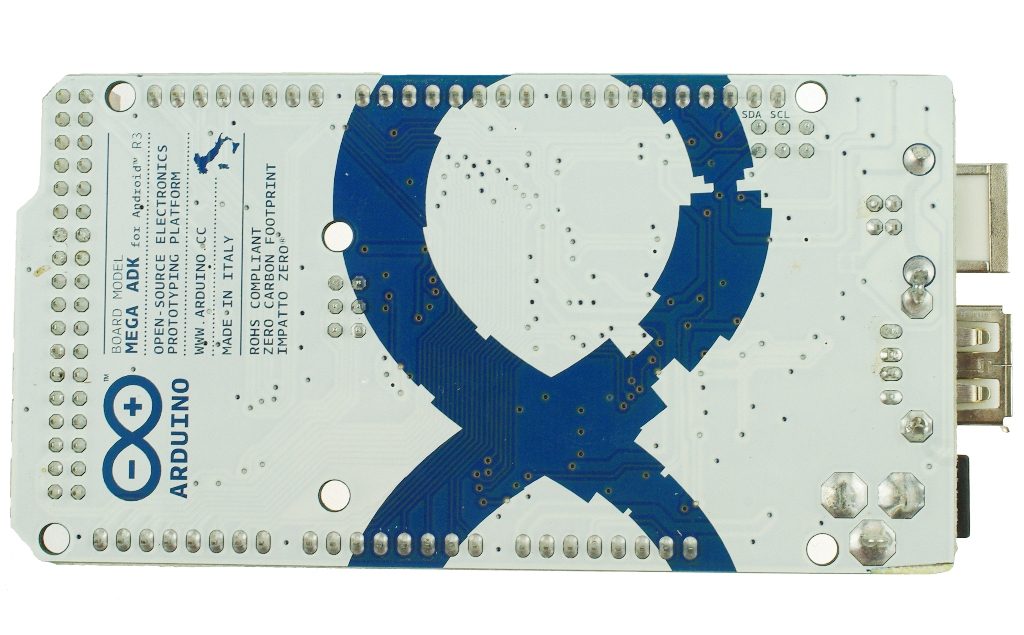

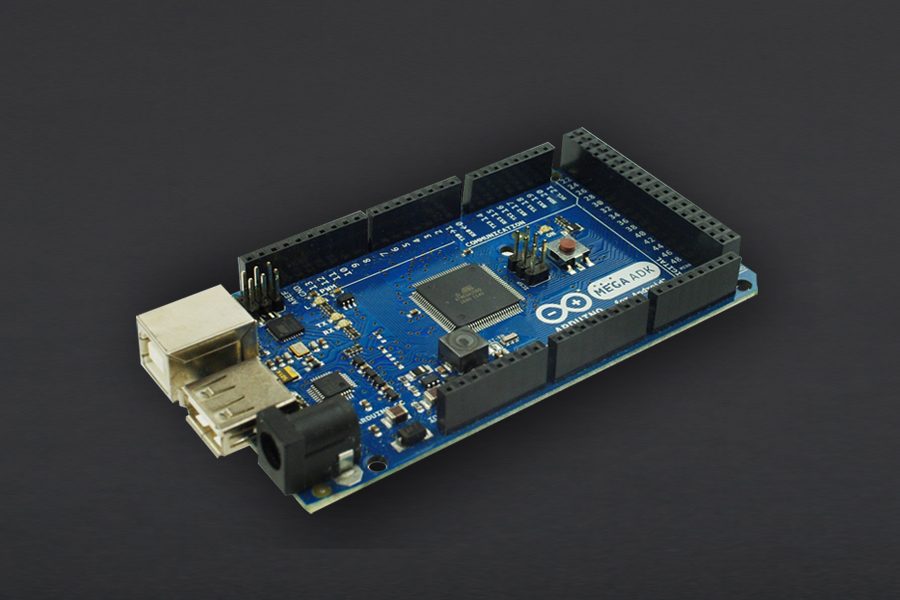

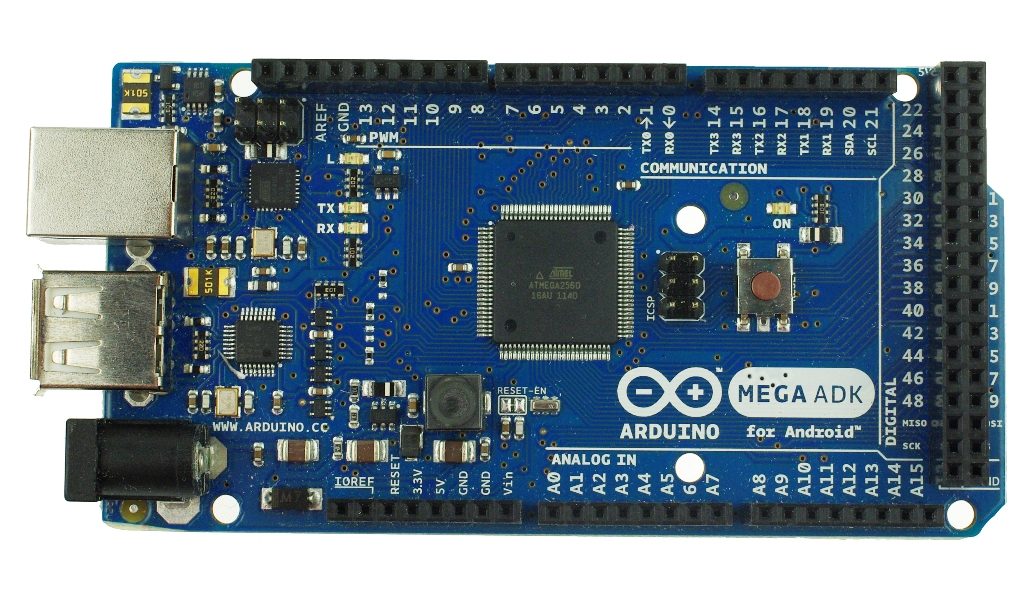

Arduino Mega ADK – DFR0149

Introduzione Arduino ADK è una scheda microcontrollore basata su ATmega2560 (scheda tecnica). Dispone di un’interfaccia host USB per connettersi con telefoni basati su Android. È compatibile con gli esempi del kit di sviluppo accessori di Android. Dispone di 54 pin di ingresso/uscita digitali (di cui 14 utilizzabili come uscite PWM), 16 ingressi analogici, 4 UART (porte seriali hardware), un oscillatore a cristallo da 16 MHz, una connessione USB, un jack di alimentazione, un header ICSP e un pulsante di reset. L’ADK è basato sul Mega 2560. Similmente al Mega 2560 e Uno, presenta un Atmega8U2 programmato come convertitore da USB a seriale. La piattaforma Android 3.1 (anche backport su Android 2.3.4) introduce il supporto Android Open Accessorio, che consente all’hardware USB esterno (un accessorio USB Android) di interagire con un dispositivo basato su Android in una speciale modalità “accessorio”. Quando un dispositivo basato su Android è in modalità accessorio, l’accessorio connesso funge da host USB (alimenta il bus ed enumera i dispositivi) e il dispositivo basato su Android funge da dispositivo USB. La revisione 3 della scheda presenta le seguenti novità: Pinout 1.0: aggiunti i pin SDA e SCL che si trovano vicino al pin AREF e altri due nuovi pin posizionati vicino al pin RESET, gli IOREF che consentono agli scudi di adattarsi alla tensione fornita dalla scheda. In futuro gli Shield saranno compatibili sia con le schede che utilizzano AVR, che funzionano a 5V, sia con le Arduino Due che funzionano a 3,3V. Il secondo è un pin non connesso, riservato per scopi futuri. Circuito RESET più potente. Applicazioni Sviluppa accessori per dispositivi Android (v2.3.4 e versioni successive) utilizzando ADK. Per i dispositivi Android che non supportano ADK, utilizza MicroBridge per sviluppare accessori. Fai interagire i dispositivi Android con il mondo fisico come una piattaforma compatibile con Arduino con 256K Flash. L’host USB integrato semplifica l’interazione con dispositivi USB come pen driver, tastiera, mouse, dongle Bluetooth, ecc. Pin 3,3 V: 50 mA Memoria Flash 256 KB di cui 8 KB utilizzati dal bootloader SRAM: 8 KB EEPROM: 4 KB Velocità orologio: 16 MHz Dimensioni: 110x55x12mm(4.33×2.17×0.47″) Elenco di spedizione Arduino Mega ADK – R3 x1 Documenti Documentazione ADK di Google Arduino Mega ADK Eagle files ATmega 2560 pin mapping Arduino ADK pagina del prodotto
