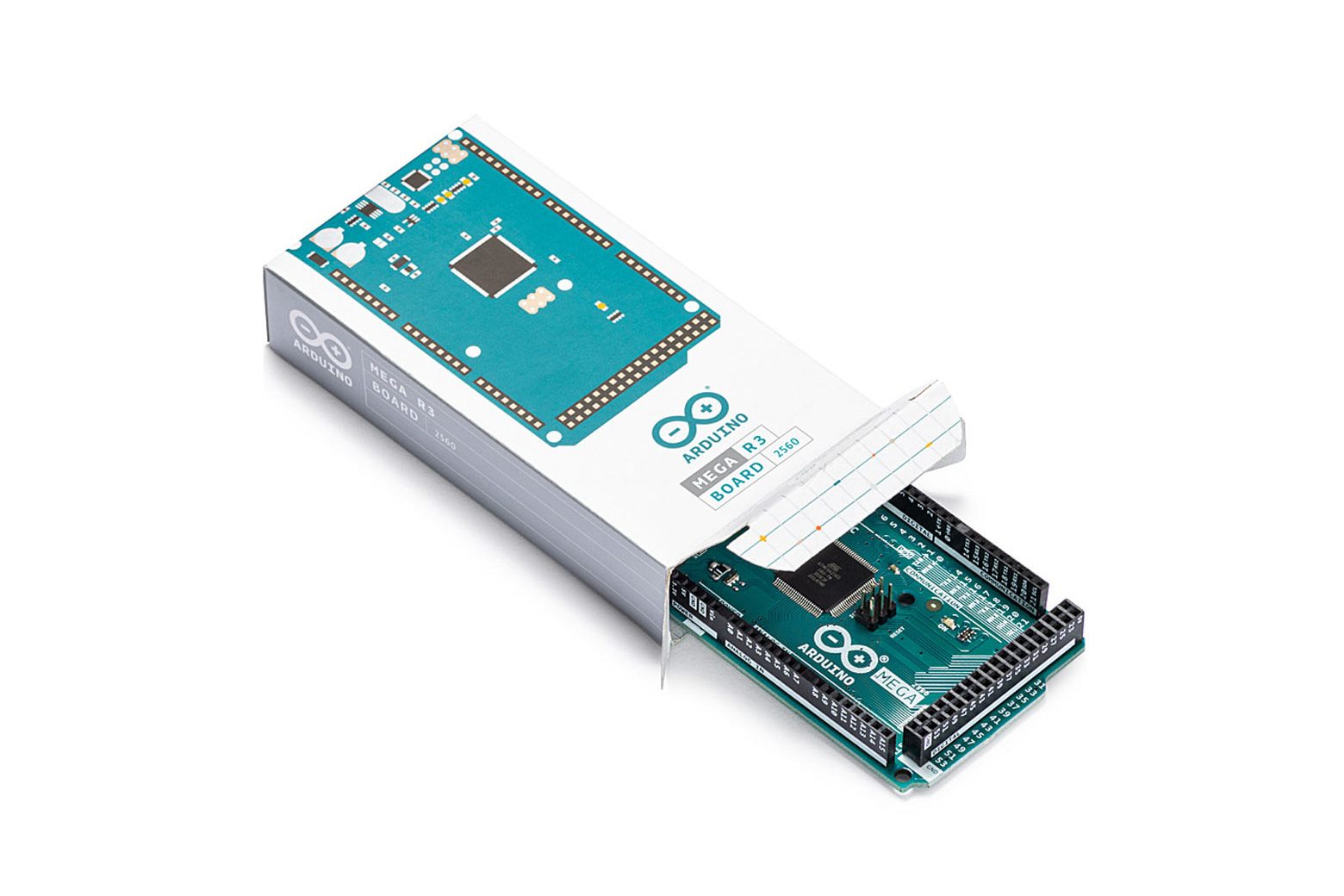

Arduino Mega2560 Rev3 – DFR0108

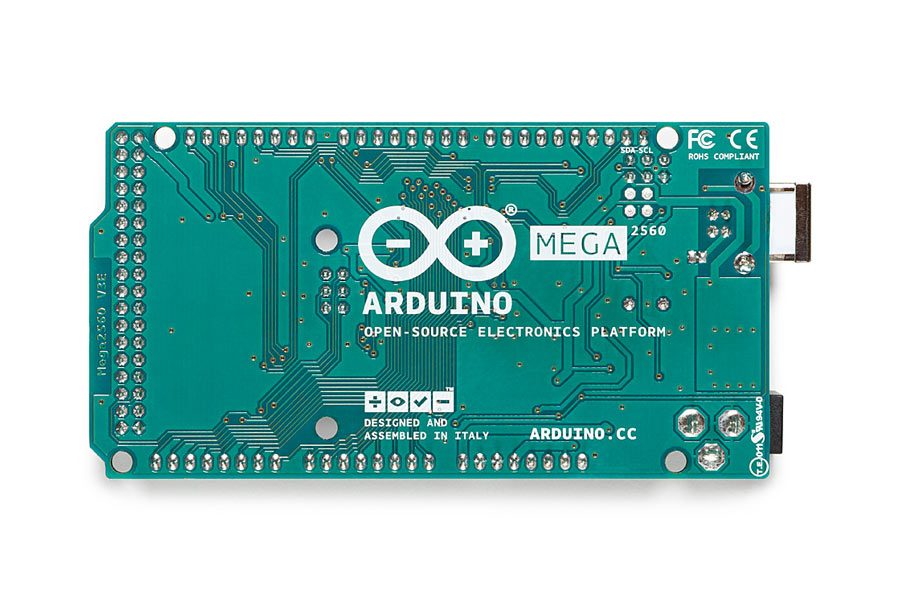

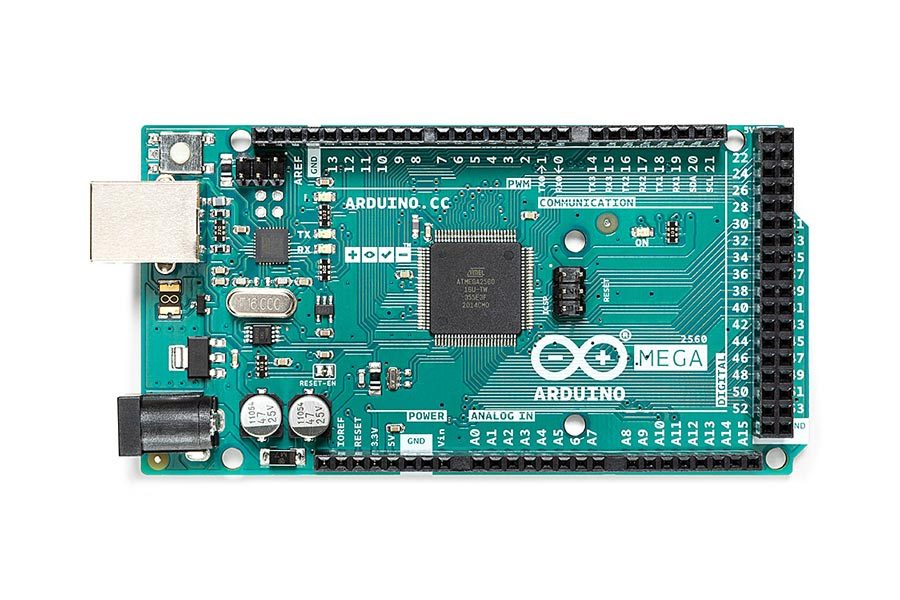

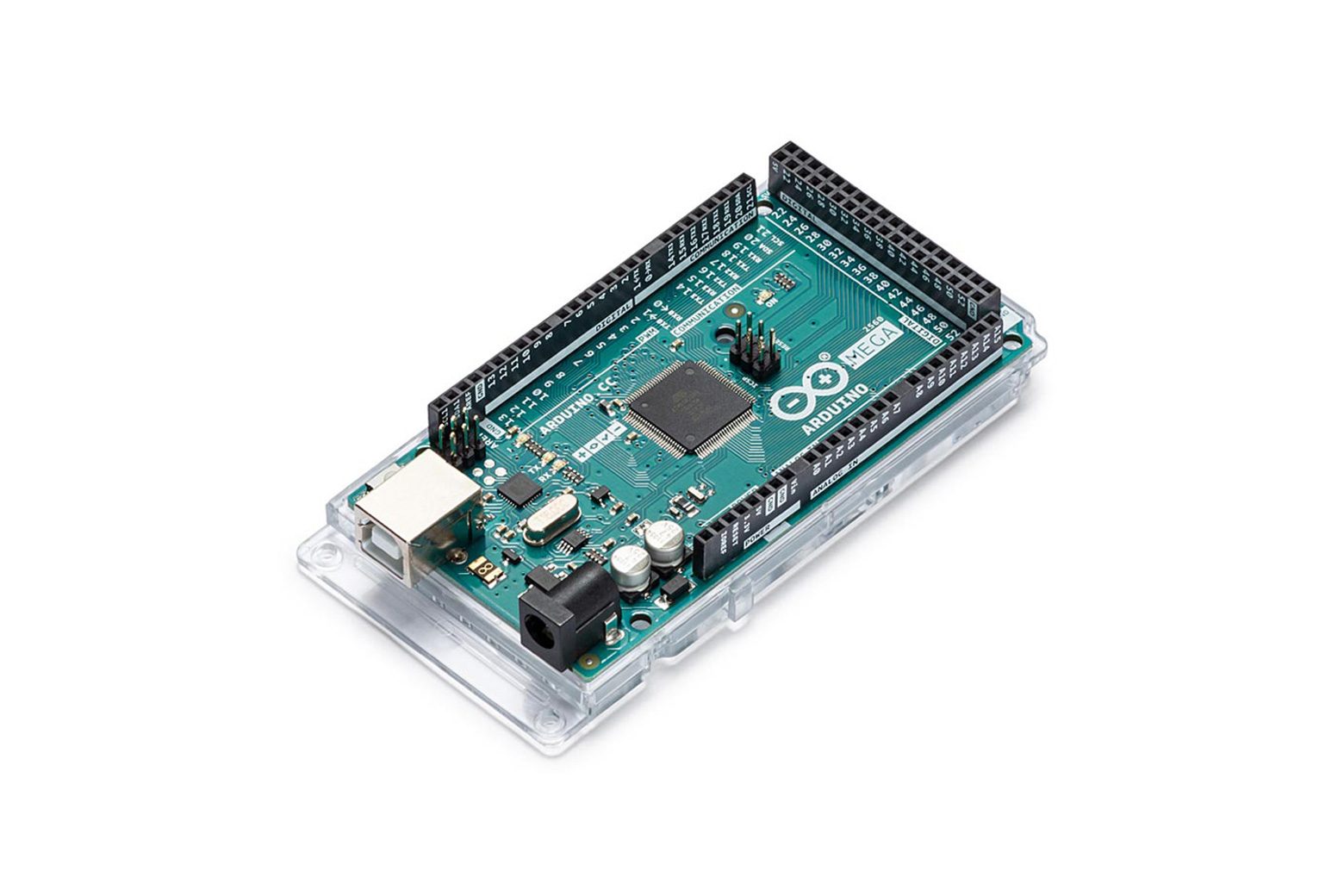

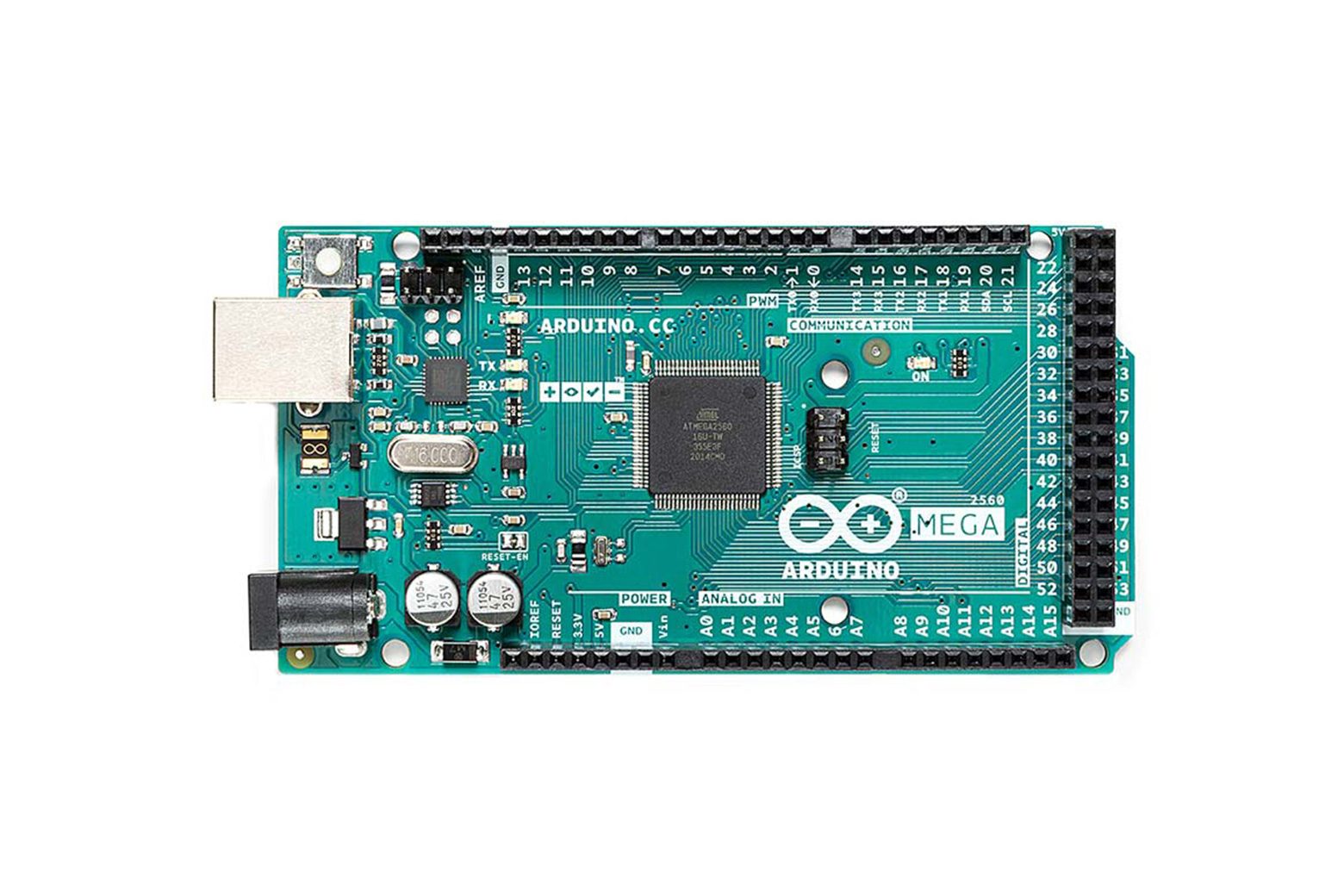

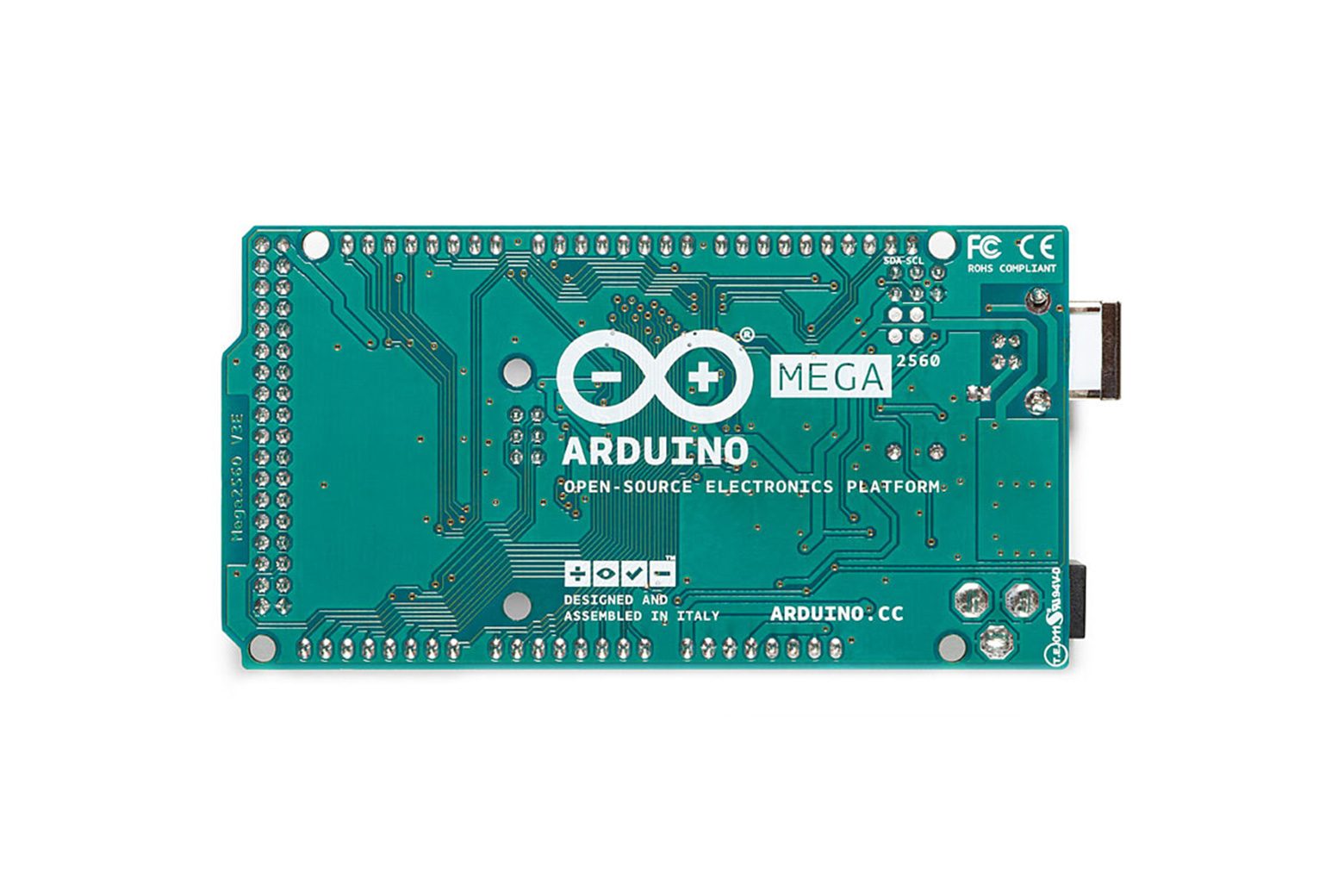

Introduzione Arduino Mega 2560 è una scheda microcontrollore Arduino basata su ATmega2560 (scheda tecnica). Dispone di 54 pin di ingresso/uscita digitali (di cui 14 utilizzabili come uscite PWM), 16 ingressi analogici, 4 UART (porte seriali hardware), un oscillatore a cristallo da 16 MHz, una connessione USB, un jack di alimentazione, un header ICSP e un pulsante di reset. Contiene tutto il necessario per supportare il microcontrollore; per iniziare è sufficiente collegarlo a un computer con un cavo USB o alimentarlo con un adattatore CA-CC o una batteria. Il Mega è compatibile con la maggior parte degli scudi progettati per Arduino Uno, Duemilanove o Diecimila. L’arduino Mega 2560 è un aggiornamento dell’Arduino Mega, che sostituisce. Funzionalità aggiuntive in arrivo con la versione R3 sono: ATmega16U2 invece di 8U2 come pinout del convertitore USB-seriale 1.0: aggiunti pin SDA e SCL per la comunicazione TWI posizionati vicino al pin AREF e altri due nuovi pin posizionati vicino al pin RESET, lo IOREF che consente agli scudi di adattarsi alla tensione fornita dalla scheda e il secondo è un pin non connesso, che è riservato per scopi futuri Circuito RESET più potente Specifiche Microcontrollore: ATmega2560 Tensione di funzionamento 5 V Tensione di ingresso (consigliata) 7-12 V Tensione di ingresso (limiti) 6-20 V Pin I/O digitali 54 (di cui 14 forniscono uscita PWM) Pin di ingresso analogico 16 Corrente CC per pin I/O 40 mA Corrente CC per pin 3,3 V 50 mA Memoria flash 256 KB di cui 8 KB utilizzati dal bootloader SRAM 8 KB EEPROM 4 KB Velocità di clock 16 MHz Elenco spedizioni Arduino Mega2560 Rev3 x1 Documenti Guida ufficiale alla selezione della scheda Arduino Scheda tecnica Atmega2560 Mega Schematic Arduino IDE Pagina prodotto Arduino Mega Arduino – Per iniziare
