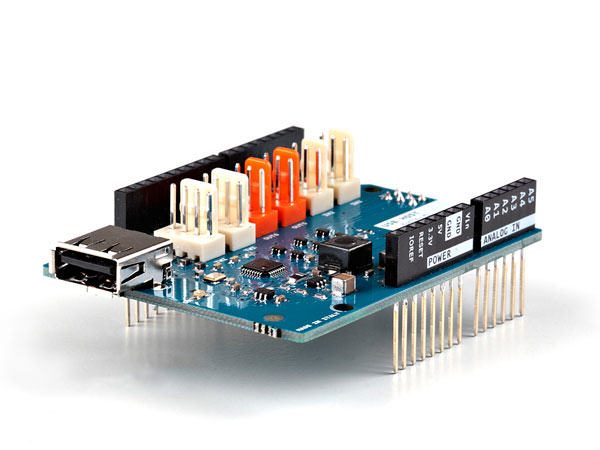

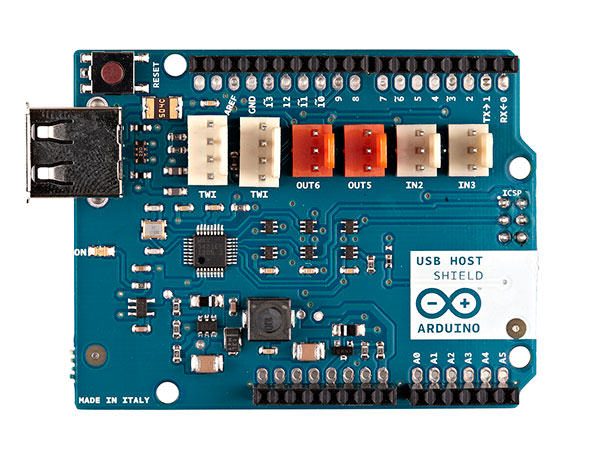

Arduino USB Host Shield(fuori produzione) – DFR0408

Introduzione Questo scudo host USB Arduino è fuori produzione. Consigliamo altri schermi Arduino come sostituto adeguato. Arduino USB Host Shield ti consente di collegare un dispositivo USB alla tua scheda Arduino. Arduino USB Host Shield si basa su MAX3421E, che è un controller host/periferica USB contenente la logica digitale e i circuiti analogici necessari per implementare una periferica USB a piena velocità o un host a piena/bassa velocità conforme alle specifiche USB rev 2.0. Lo scudo è compatibile con TinkerKit, il che significa che puoi creare rapidamente progetti collegando i moduli TinkerKit alla scheda. Lo scudo supporta le seguenti classi di dispositivi: -Dispositivi HID: tastiere, mouse, joystick, ecc. -Controller di gioco: Sony PS3, Nintendo Wii, Xbox360. -Convertitori da USB a seriale: FTDI, PL-2303, ACM, nonché alcuni telefoni cellulari e ricevitori GPS. -Telefoni e tablet Android compatibili con ADK. -Fotocamere digitali: Canon EOS, Powershot, DSLR Nikon e P&S, nonché PTP generico. -Dispositivi di archiviazione di massa: chiavette USB, lettori di schede di memoria, dischi rigidi esterni, ecc. -Chiavette Bluetooth. Per informazioni sull’utilizzo dello scudo con il sistema operativo Android, consultare la documentazione ADK di Google. Arduino comunica con MAX3421E utilizzando il bus SPI (tramite l’intestazione ICSP). Questo è sui pin digitali 10, 11, 12 e 13 su Uno e sui pin 10, 50, 51 e 52 su Mega. Su entrambe le schede, il pin 10 viene utilizzato per selezionare MAX3421E. Specifiche Tensione operativa Controller USB 5 V MAX3421E Corrente massima 500 mA (quando Arduino è alimentato da un alimentatore adatto collegato al jack di alimentazione Arduino) Corrente massima 400 mA (quando Arduino è alimentato dalla porta USB) Elenco spedizioni Arduino USB Host Shield x1 Documenti Pagina prodotto Arduino Pagina Arduino USB Host Shield LABS Forum Arduino USB Host Shield Forum MAX3421E Scheda tecnica Documentazione ADK di Google File EAGLE: arduino-usb-host-shield-reference-design.zip Schema: arduino-usb-host-shield-schematic.pdf
