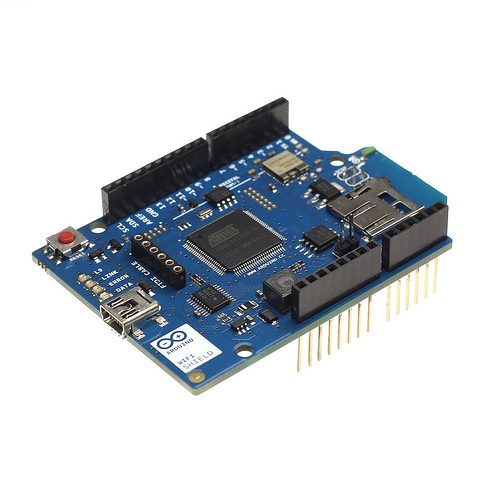

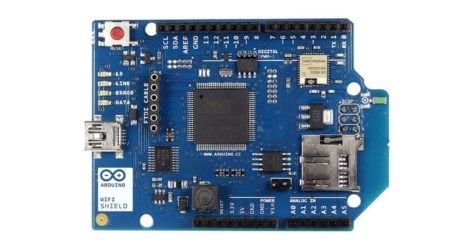

Arduino WiFi Shield (fuori produzione) – TEL0064

Introduzione Arduino WiFi Shield compatibile con Arduino Uno e Mega connette il tuo Arduino a Internet utilizzando le specifiche wireless 802.11be 802.11g. Inizia a controllare il tuo mondo attraverso Internet con esso. Basato sul sistema HDG104 Wireless LAN 802.11b/g incluso nella confezione. Un Atmega 32UC3 fornisce uno stack di rete (IP) in grado di supportare sia TCP che UDP. Utilizza la libreria WiFi per scrivere schizzi che si connettono a Internet utilizzando lo scudo. Lo scudo WiFi si collega a una scheda Arduino utilizzando lunghi connettori wire-wrap che si estendono attraverso lo scudo. Ciò mantiene intatta la disposizione dei pin e consente di impilare un altro scudo sopra. È presente uno slot per scheda micro-SD integrato, che può essere utilizzato per archiviare file da servire in rete. Il lettore di schede microSD integrato è accessibile tramite la libreria SD. Quando si lavora con questa libreria, SS è sul pin 4. Arduino comunica sia con il processore dello scudo Wifi che con la scheda SD utilizzando il bus SPI (tramite l’intestazione ICSP). Questo è sui pin digitali 11, 12 e 13 su Uno e sui pin 50, 51 e 52 su Mega. Su entrambe le schede, il pin 10 viene utilizzato per selezionare l’HDG104 e il pin 4 per la scheda SD. Questi pin non possono essere utilizzati per I/O generali. Sul Mega, il pin hardware SS, 53, non viene utilizzato per selezionare né l’HDG104 né la scheda SD, ma deve essere mantenuto come uscita altrimenti l’interfaccia SPI non funzionerà. Il pin digitale 7 viene utilizzato come pin di handshake tra lo scudo WiFi e Arduino e non deve essere utilizzato. NOTA: poiché l’HDG104 e la scheda SD condividono il bus SPI, solo una può essere attiva alla volta. Se utilizzi entrambe le periferiche nel tuo programma, questo dovrebbe essere gestito dalle librerie corrispondenti. Se non stai utilizzando una delle periferiche del tuo programma, tuttavia, dovrai deselezionarla esplicitamente. Per fare ciò con la scheda SD, impostare il pin 4 come uscita e scrivervi un valore alto. Per l’HDG104, impostare il pin digitale 10 come uscita alta. Lo scudo può connettersi a reti crittografate che utilizzano la crittografia WPA2 Personal o WEP. Può anche connettersi a reti aperte. Una rete deve trasmettere il proprio SSID affinché lo scudo possa connettersi. Il pulsante di ripristino sullo scudo ripristina sia l’HDG104 che la scheda Arduino. Specifiche Voltaggio operativo 5 V (fornito dalla scheda Arduino) Connessione tramite: reti 802.11b/g Tipi di crittografia: WEP e WPA2 Personale Slot micro SD integrato Intestazioni ICSP Connessione FTDI per il debug seriale dello scudo WiFi Micro-USB per l’aggiornamento del firmware dello scudo WiFi Elenco di spedizione Arduino WiFi Shield x1 Documenti Schema Eagle File Libreria Wifi Pagina Arduino Firmware e libreria WiFi Shield su github Tutorial per iniziare Scansione rete Codice di esempio
