Arduino Yún: una nuova scheda microcontrollore – DFR0297

Descrizione

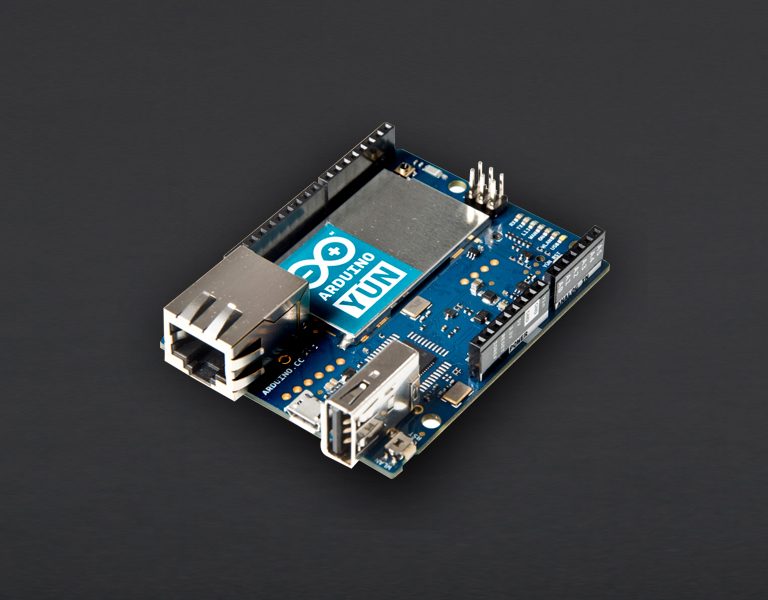

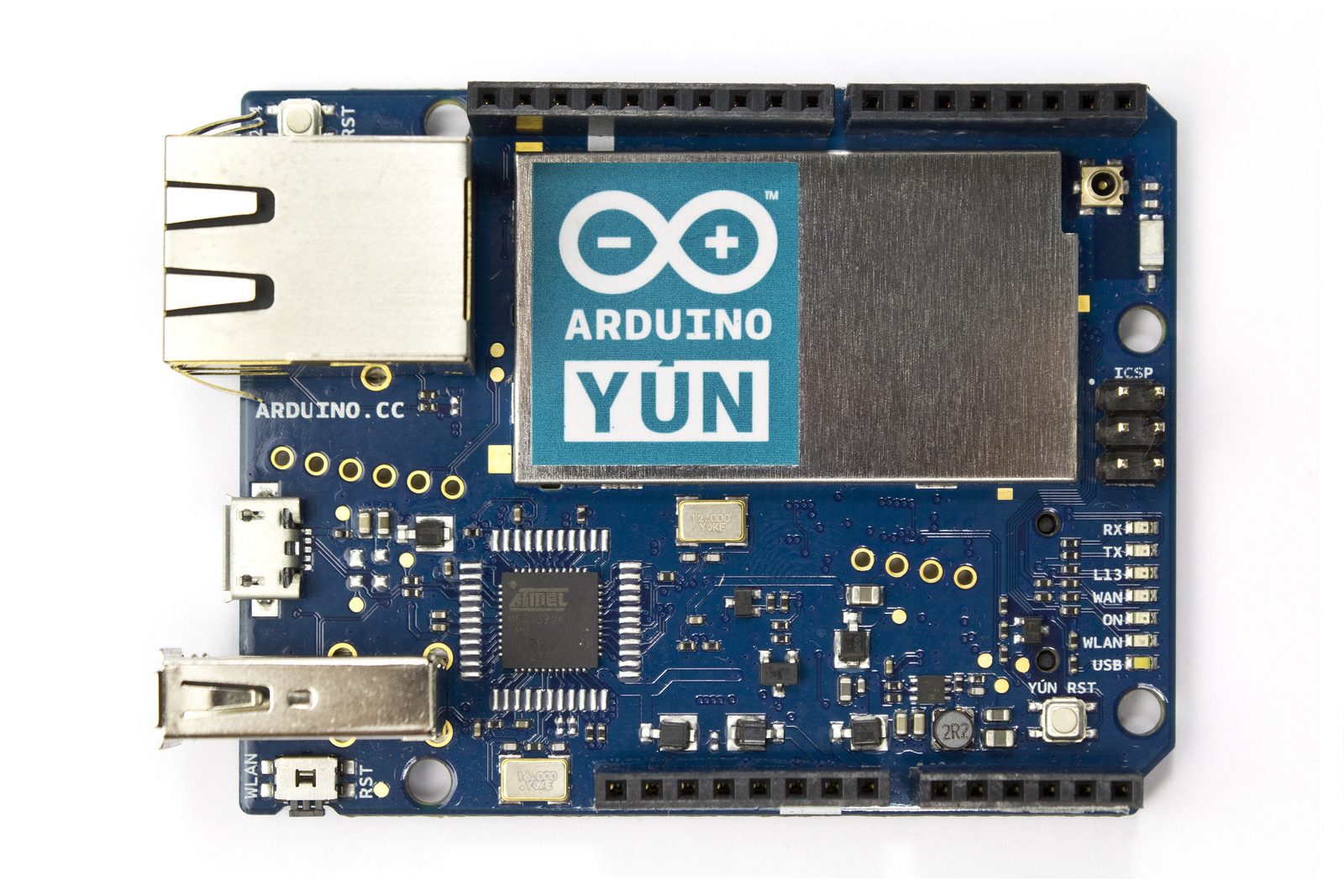

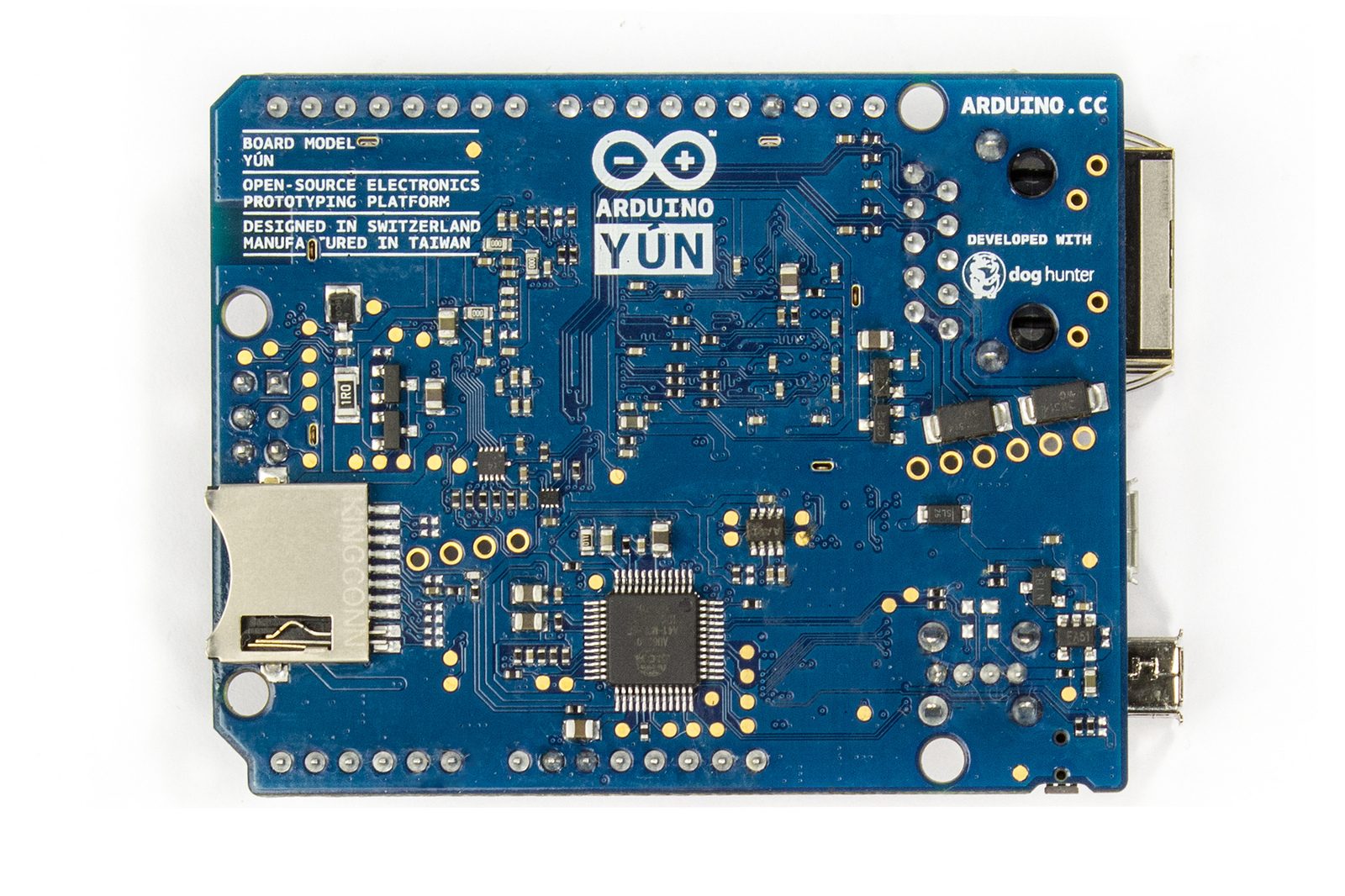

Introduzione Arduino Yún è una nuova scheda microcontrollore nella famiglia delle schede Arduino. Si tratta di una scheda microcontrollore basata sull’ATmega32u4 (scheda tecnica) e sull’Atheros AR9331. Il processore Atheros supporta una distribuzione Linux basata su OpenWRT denominata Linino. La scheda dispone di supporto Ethernet e WiFi integrato, una porta USB-A, slot per schede micro-SD, 20 pin di ingresso/uscita digitali (di cui 7 possono essere utilizzati come uscite PWM e 12 come ingressi analogici), un oscillatore a cristallo da 16 MHz, una connessione micro USB, un header ICSP e 3 pulsanti di reset. Yún si distingue dalle altre schede Arduino in quanto può comunicare con la distribuzione Linux integrata, offrendo un potente computer in rete con la semplicità di Arduino. Oltre ai comandi Linux come cURL, puoi scrivere i tuoi script Shell e Python per interazioni robuste. Lo Yún è simile al Leonardo in quanto l’ATmega32u4 ha la comunicazione USB integrata, eliminando la necessità di un processore secondario. Ciò consente a Yún di apparire a un computer collegato come un mouse e una tastiera, oltre a una porta seriale / COM virtuale (CDC). La libreria Bridge facilita la comunicazione tra i due processori, offrendo agli sketch di Arduino la possibilità di eseguire script di shell, comunicare con le interfacce di rete e ricevere informazioni dal processore AR9331. L’host USB, le interfacce di rete e la scheda SD non sono collegati al 32U4, ma all’AR9331, e la libreria Bridge consente inoltre ad Arduino di interfacciarsi con tali periferiche. Specifiche Poiché Yún ha due processori, la sezione delle specifiche mostra le caratteristiche di ciascuno in due tabelle separate. AVR Microcontrollore Arduino Microcontrollore ATmega32u4 Tensione di funzionamento 5 V Tensione di ingresso 5 V Pin I/O digitali 20 canali PWM 7 Canali di ingresso analogici 12 Corrente CC per pin I/O 40 mA Corrente CC per pin 3,3 V 50 mA Memoria flash 32 KB (di cui 4 KB utilizzati dal bootloader) SRAM 2,5 KB EEPROM 1 KB Velocità di clock 16 MHz Processore microprocessore Linux Atheros AR9331 Architettura MIPS @400MHz Voltaggio operativo 3.3V Ethernet IEEE 802.3 10/100Mbit/s WiFi IEEE 802.11b/g/n USB Type-A 2.0 Host/Device Lettore di schede Solo micro-SD RAM 64 MB di memoria flash DDR2 16 MB di supporto per scheda 802.3af compatibile PoE (vedere la nota sotto) Lista di spedizione Arduino Yún x1 Documenti Schema Pagina prodotto IDE Arduino Guida al download di Arduino Yún Guida introduttiva ad Arduino YUN
