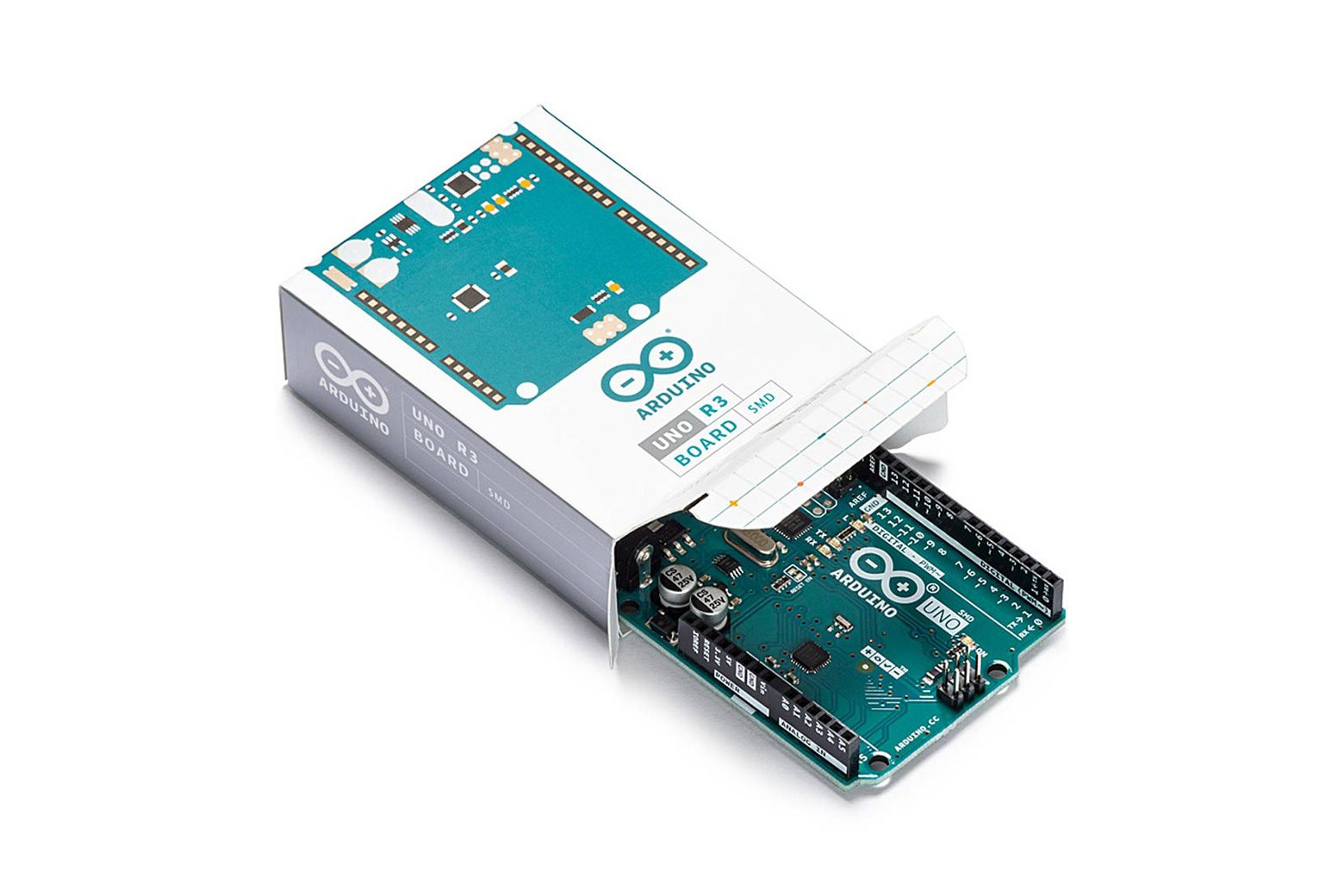

ArduinoUno Rev 3 – DFR0181

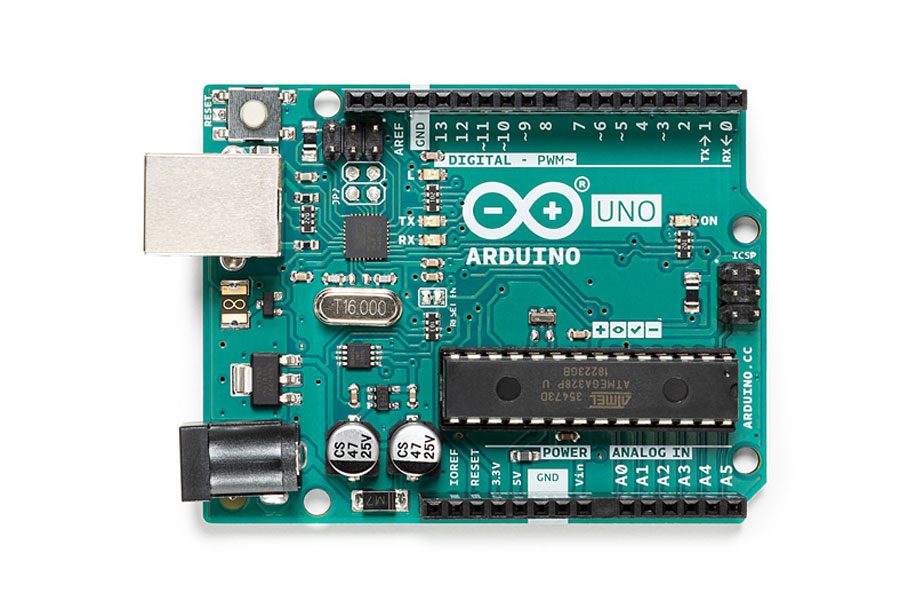

Introduzione Questo è il nuovo Arduino Uno Rev 3. Oltre a tutte le funzionalità della scheda precedente, Arduino Uno Rev 3 ora utilizza un ATmega16U2 invece dell’8U2 presente sullo Uno (o l’FTDI presente sulle generazioni precedenti). Ciò consente velocità di trasferimento più elevate e più memoria. Non sono necessari driver per Linux o Mac (il file inf per Windows è necessario ed è incluso nell’IDE di Arduino) e la possibilità di visualizzare Uno come tastiera, mouse, joystick, ecc. Arduino Uno R3 aggiunge anche pin SDA e SCL accanto all’AREF. Inoltre, ci sono due nuovi pin posizionati vicino al pin RESET. Uno è lo IOREF che consente agli schermi di adattarsi alla tensione fornita dalla scheda. L’altro non è connesso ed è riservato per scopi futuri. L’Arduino Uno R3 funziona con tutti gli scudi esistenti ma può adattarsi a nuovi scudi che utilizzano questi pin aggiuntivi. Arduino è una piattaforma di calcolo fisico open source basata su una semplice scheda di i/o e un ambiente di sviluppo che implementa il linguaggio Processing/Wiring. Arduino può essere utilizzato per sviluppare oggetti interattivi autonomi o può essere collegato al software sul computer (ad esempio Flash, Processing, MaxMSP). L’IDE open source può essere scaricato gratuitamente (attualmente per Mac OS X, Windows e Linux). Avvertenze: Arduino Uno R3 richiede la cartella dei driver Arduino 1.0 per essere installato correttamente su alcuni computer. Abbiamo testato e confermato che l’R3 può essere programmato nelle versioni precedenti dell’IDE. Tuttavia, la prima volta che utilizzi R3 su un nuovo computer, dovrai avere installato Arduino 1.0 su quella macchina. Se sei interessato a leggere di più sulle modifiche all’IDE, consulta le note di rilascio ufficiali di Arduino 1.0! Specifiche Microcontrollore ATmega328 Voltaggio in ingresso – 7-12V 14 pin I/O digitali (6 uscite PWM) 6 ingressi analogici 32k di memoria flash 16Mhz Velocità di clock Progetti Progetto 1. Test del modulo Mini MP3 DFPlayer Introduzione: Qui sono felice di condividere un progetto interessante e fantastico di Stonez, uno dei nostri fantastici clienti. Ha utilizzato il nostro prodotto DFPlayer-A mini lettore MP3 per realizzare un eccellente lettore MP3. Progetto 2. Come realizzare un cardiofrequenzimetro Introduzione: questo progetto realizza un sistema di rilevamento e monitoraggio del battito cardiaco utilizzando Arduino che rileverà il battito cardiaco utilizzando il sensore di pulsazioni e mostrerà le letture in BPM (battiti al minuto). Progetto 3. Aggiornamento Tamaguino con enorme OLED Introduzione: Tamaguino è stato uno dei miei primi progetti Arduino e il mio primo gioco sviluppato per funzionare su un microcontrollore. Progetto 4. Inizia con il display OLED da 0,5 Introduzione: hai bisogno di un display OLED davvero, davvero piccolo Non cercare oltre e dai un’occhiata a questo tutorial. Progetto 5. Introduzione al tutorial del kit touch capacitivo Introduzione: scheda connettore e cavo arcobaleno. Il kit consente l’utilizzo di un solo pad alla volta collegato ad Arduino. Per iniziare avrai bisogno della libreria touch kit, disponibile qui. Documenti Download dell’IDE Arduino (Arduino ORG) Guida ufficiale alla selezione della scheda Arduino Elenco spedizioni Arduino Uno R3 x1
