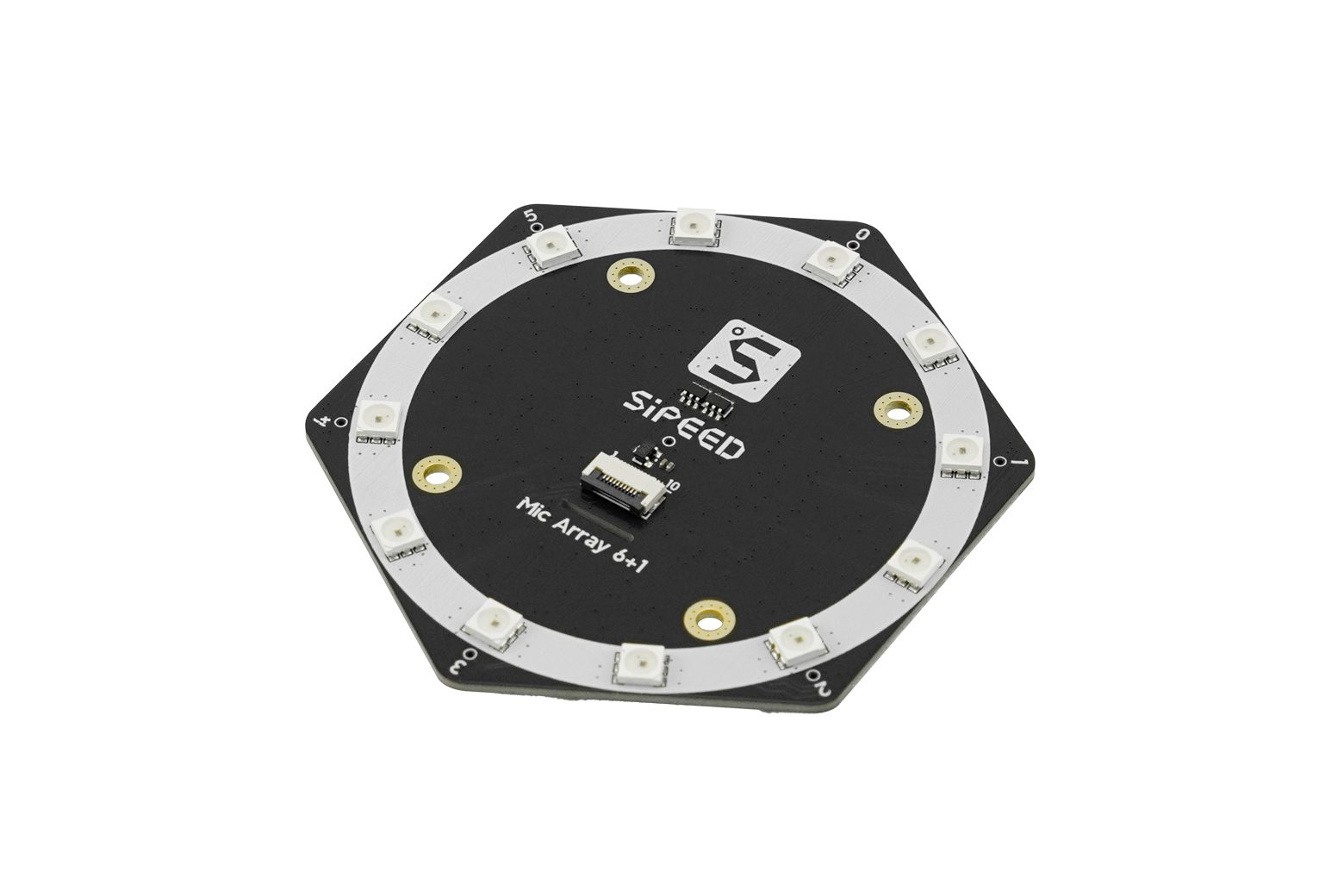

Array di microfoni 6+1 – SEN0325

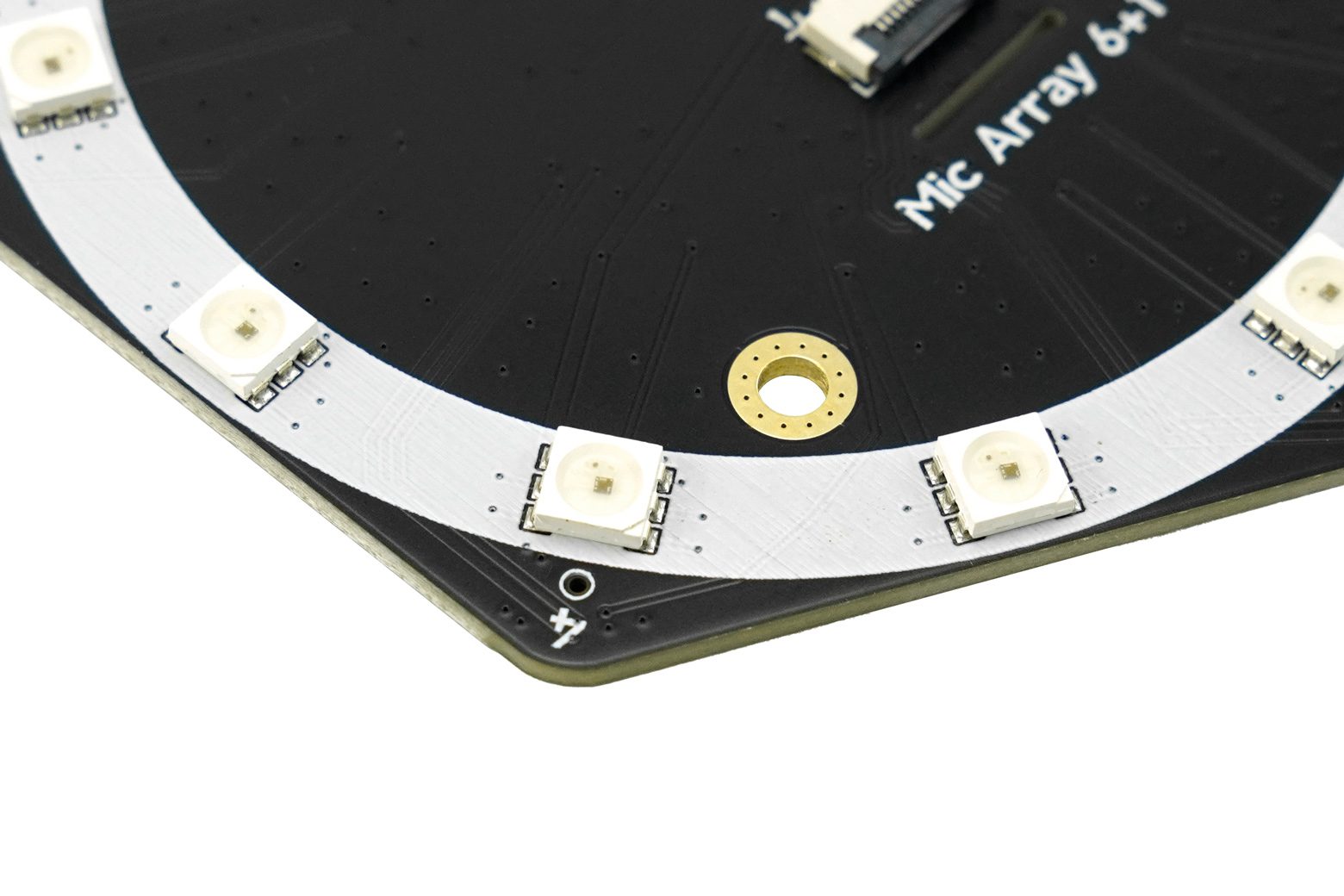

Introduzione Questo microfono adotta il chip di silicio digitale ad alta sensibilità MSM261S4030H0 per formare un array di microfoni 6+1, con cui risolvere alcuni problemi come la soppressione del rumore e dell’eco, la cancellazione del riverbero, la localizzazione di sorgenti sonore singole o multiple e così via. Il prodotto è dotato di uscita I2S, LED RGB serie SK9822 integrato, colore di controllo a due fili. MSM26S4030H0 è un chip microfonico MEMS omnidirezionale, con porte inferiori e uscita digitale I2S. I2S è un’interfaccia audio digitale per scopi generici ampiamente utilizzata nel campo DSP e dell’elaborazione audio digitale. In un sistema audio convenzionale, il segnale audio raccolto dal microfono verrà convertito in tensione e uscita analogiche, quindi elaborato dal chip del controller principale dopo essere stato trasformato in segnale digitale e codificato tramite l’ADC del codec. Tuttavia, il prodotto della serie MSM261S4030H0 dispone di una porta audio I2S a 24 bit integrata, quindi senza aggiungere codec aggiuntivi, è in grado di realizzare connessioni di segnale digitali complete con DSP o MCU. Il segnale audio digitale grezzo viene inviato direttamente al chip del controller principale. Di conseguenza, la complessità della progettazione delle catene di segnale sarà notevolmente ridotta, consentendo al prodotto di offrire vantaggi in termini di dimensioni, costi, consumo energetico e anti-interferenza. Al giorno d’oggi, i prodotti elettronici portatili personali stanno gradualmente diventando dominanti nel mercato di consumo. Questo tipo di microfono in silicio apprende i vantaggi della tecnologia dei semiconduttori e combina elevata ripetibilità di produzione, eccellenti prestazioni sonore e grande espandibilità. Pertanto, si può affermare con certezza che nel prossimo futuro il tradizionale ECM (microfono a condensatore elettrete) sarà sostituito dai MEMS a basso costo e ad alte prestazioni. Caratteristiche Microfono MEMS: 6+1 MSM261S4030H0 formano un array Livello di pressione sonora: 140 dB SPL Sensibilità: -26 (dB, dBFS@1kHz 1pa) Rapporto segnale/rumore: 57 dB (larghezza di banda 20 kHz, ponderata A) Uscita: uscita digitale I2S Luce: 12 LED formano un array di luci ad anello, set di colori a 256 livelli, set di luminosità a 32 livelli Angolo di visione: Sincrono a 120 gradi di due corsie Scegli uscita positiva o negativa LED tricolore RGB Corrente 20 mA per colore, 60 mA totali a piena luminosità Specifiche Dimensioni: 78,1×88,8 mm/3,07×3,50” Tensione in ingresso: 3,3 V±0,2 V (CC) Corrente in ingresso: >750 mA (massima luminosità) Connettore: 2*5P intestazione da 2,54 mm e 10P FPC da 0,5 mm Temperatura operativa: -30℃~85℃ Lista di spedizione Array microfoni 6+1 x1 Documenti Scheda tecnica Dati prodotto
