Bluno Mega 1280 – DFR0306

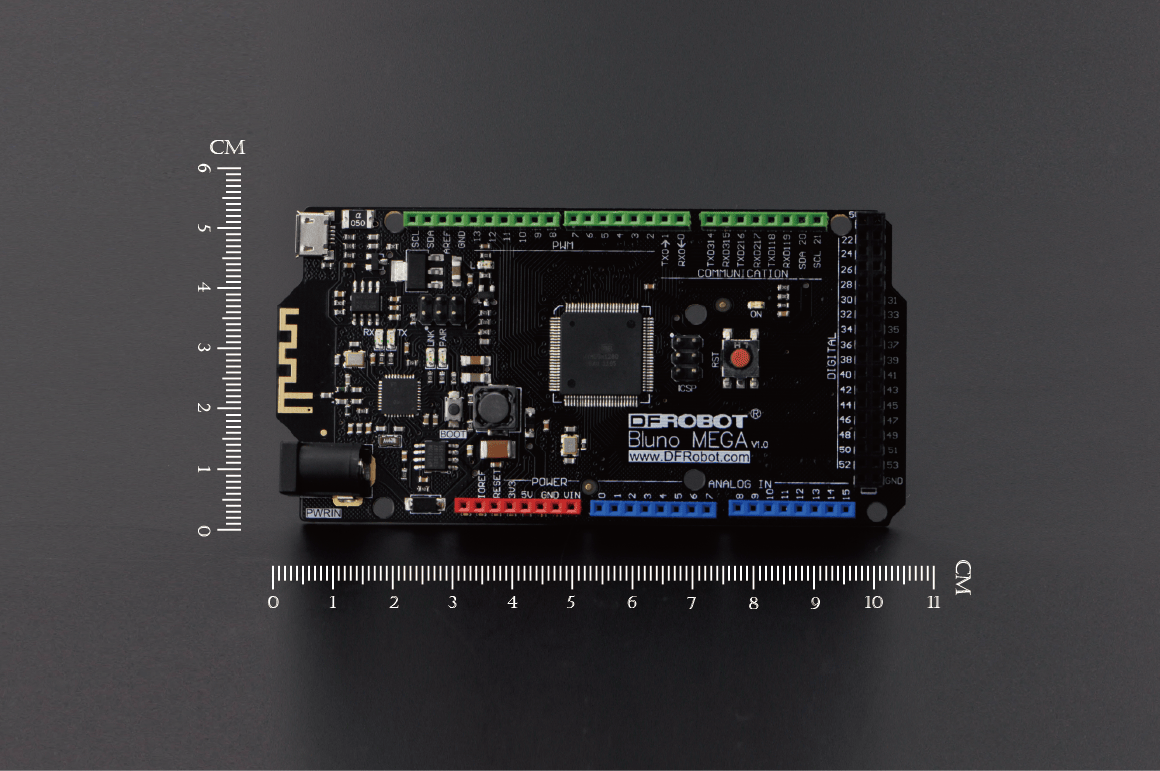

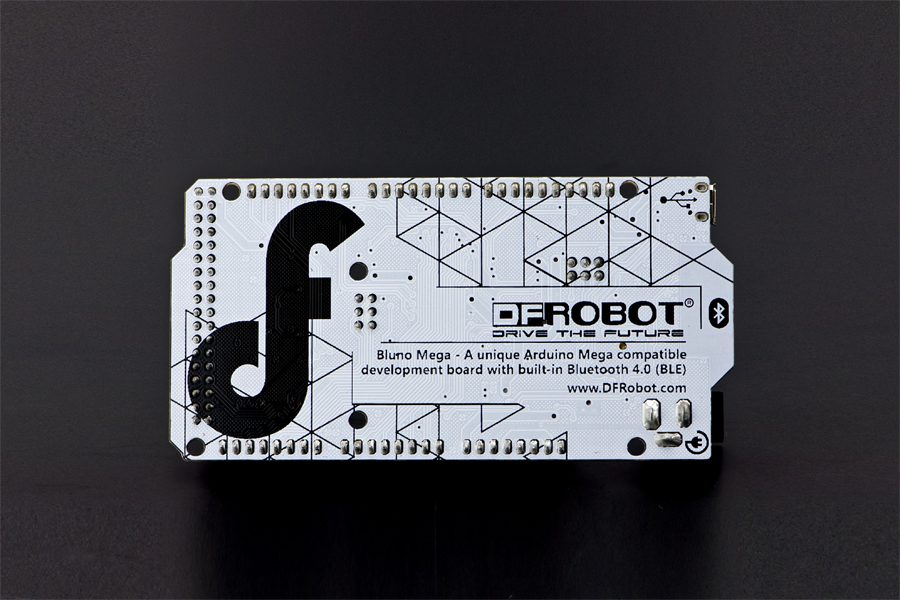

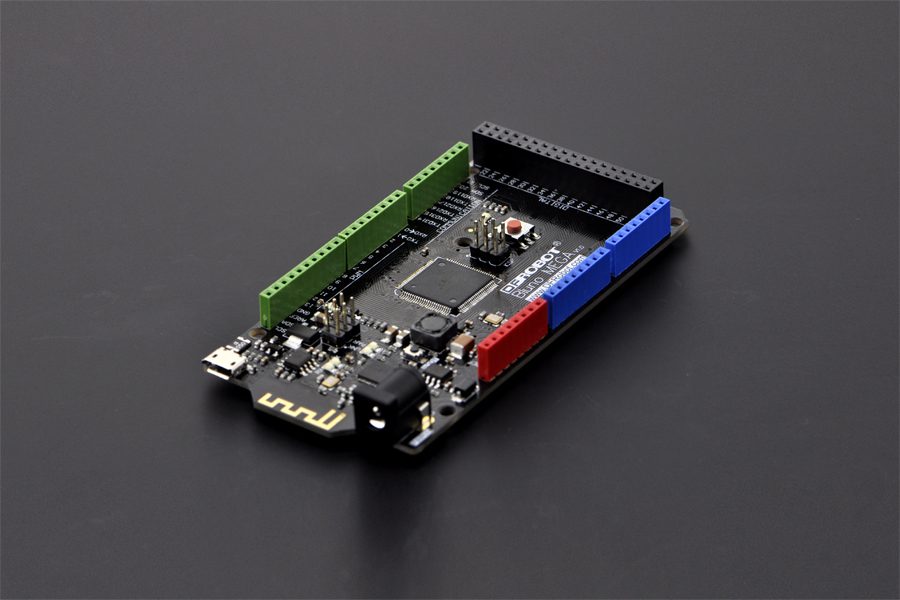

Introduzione L’anno scorso vi abbiamo presentato BLUNO, la nostra prima soluzione hardware compatibile con Arduino che rende Bluetooth 4.0 (BLE) facile da usare. Progettato per creatori, educatori, sviluppatori, Bluno ha aiutato tantissime idee a trasformarsi in prototipi. Oggi, permettetemi di presentare un nuovo membro in questa fiorente famiglia BLE: BLUNO MEGA. Puoi anche consultare la guida alla selezione del microcontrollore Bluetooth per ottenere maggiori informazioni. Come Arduino Mega, BLUNO MEGA è una serie di fascia alta della linea di prodotti BLUNO. Questo BLUNO MEGA 1280 è basato sul SoC ATmega1280, con 54 porte I/O digitali (ingresso/uscita) (di cui 14 possono essere utilizzate come uscita PWM), 16 porte di ingresso analogiche e 4 UART (porte seriali hardware) e utilizza un oscillatore a cristallo da 16 MHz. Quindi, se ritieni che le porte siano inadeguate, desideri più RAM, memoria flash o EEPROM, ecco la risposta. BLUNO MEGA integra un chip TI CC2540 BT 4.0. Consente la programmazione wireless tramite BLE, supporta Bluetooth HID, comando AT per configurare BLE ed è possibile aggiornare facilmente il firmware BLE. Inoltre, è completamente compatibile con tutti i pin Arduino Mega, il che significa che qualsiasi progetto realizzato con Mega può diventare direttamente “Blu”! Specifiche Microcontrollore: ATmega1280 Frequenza orologio: 16 MHZ Distanza di trasmissione: 70 m nello spazio libero Supporto Bluetooth aggiornamento remoto del programma Arduino Supporto Bluetooth HID Supporto iBeacon Supporto tramite comando AT per eseguire il debug del BLE Supporto porta seriale di trasmissione trasparente Supporto interruttore master-salve machine Supporto aggiornamento USB Programma chip BLE Tensione di funzionamento: +5 V Tensione di ingresso esterna (consigliata): 7 V ~ 12 V CC Tensione di ingresso esterna (intervallo): 6 V ~ 20 V CC digitale Uscite I/O: 54 (14 uscite PWM) Ingressi analogici: 16 Corrente I/O: 40mA Capacità flash: 128KB (4k per bootloader) Capacità di archiviazione statica della SRAM: 8KB Capacità di memoria EEPROM: 4KB Dimensioni: 108mmx54mm(4.25″x2.13″) Lista di spedizione BLUNO MEGA 1280 x1 Documenti Wiki (Bluno Mega 1280) Schemi della scheda tecnica del driver speciale Bluno Mega 1280
