BMP085 Breakout (fuori produzione) – SEN0120

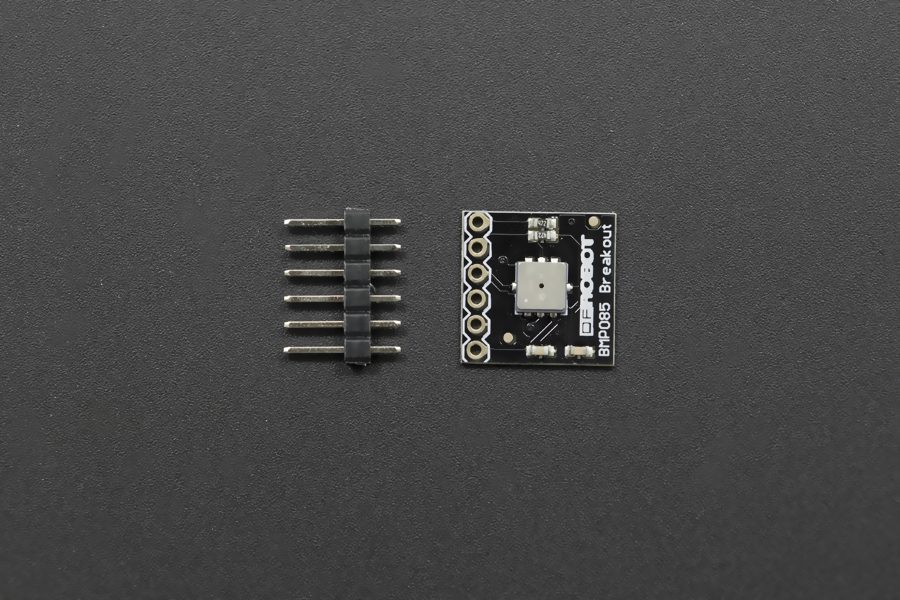

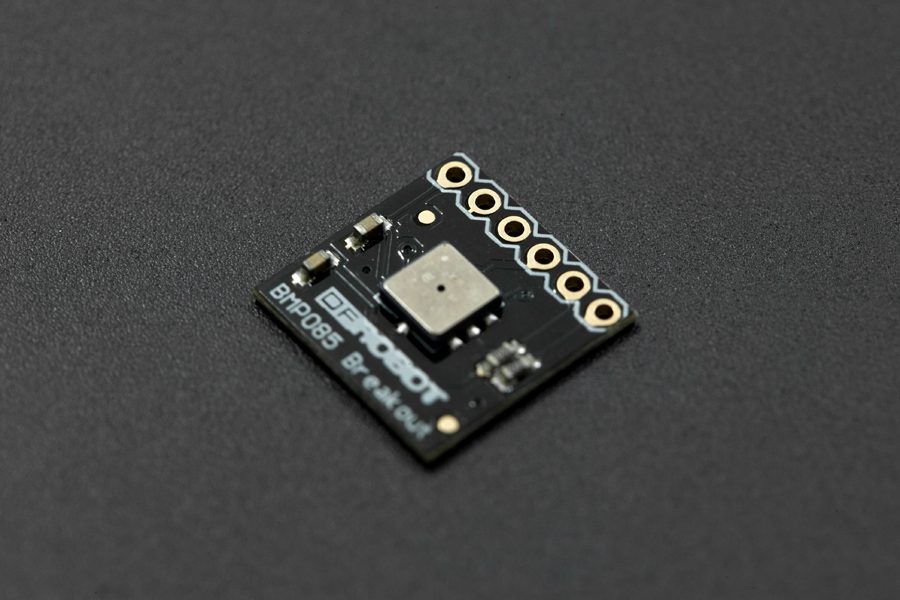

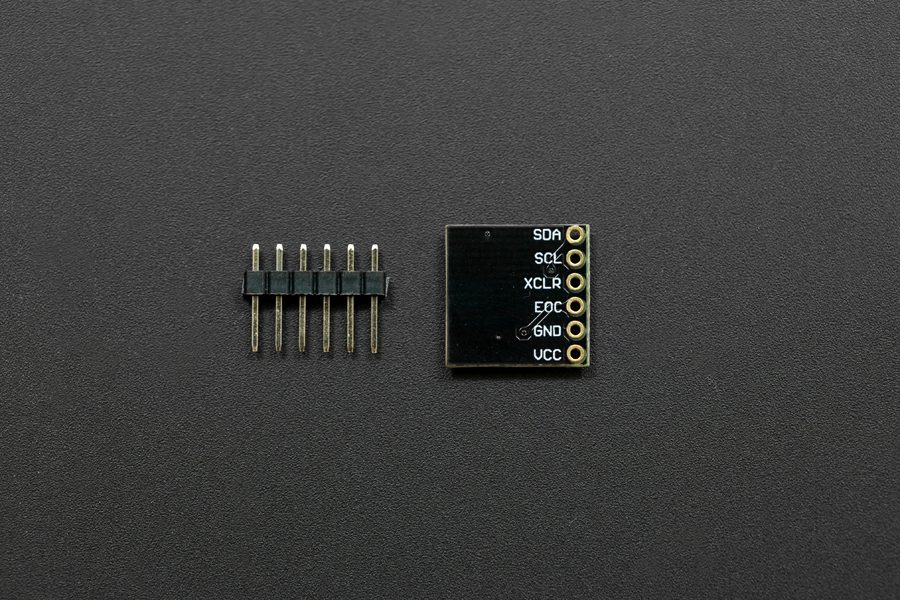

Introduzione BMP085 Breakout è ora fuori produzione. Consigliamo questi sensori IMU come sostituti adeguati dove potresti trovare altre alternative. Questa è una semplice scheda di breakout per il sensore di pressione barometrica ad alta precisione e basso consumo BMP085 di DFRobot. Il BMP085 offre un campo di misura da 300 a 1100 hPa con una precisione assoluta fino a 0,03 hPa. Si basa sulla tecnologia piezoresistiva per robustezza EMC, elevata precisione e linearità, nonché stabilità a lungo termine. Questo sensore supporta un’alimentazione di tensione compresa tra 1,8 e 3,6 V CC. È progettata per essere collegata direttamente a un microcontrollore tramite il bus I2C. Questa scheda compatibile con breadboard suddivide tutti i pin del BMP085 su un header con passo da 0,1″ a 6 pin. Gli alimentatori analogici e digitali (VDDD e VDDA) del BMP085 sono collegati insieme e suddivisi su un singolo pin. Abbiamo anche inserito due resistori pull-up da 4,7k sulle linee I2C. Progetto 1: Ambiente IoT NodeMCU Monitor Questo progetto IoT di NodeMCU è una semplice dimostrazione di come inviare i dati del sensore a Internet Hardware necessario: Sensore di temperatura e umidità SHT1X Specifiche del sensore di pressione atmosferica BMP085 Interfaccia digitale a due fili (I2C) Ampio intervallo di pressione barometrica Intervallo flessibile di tensione di alimentazione Consumo energetico estremamente basso Misurazione a basso rumore Completamente calibrato Misurazione della temperatura inclusa Ultrapiatto, ingombro ridotto Dimensioni: 16 x 16 mm (0,63 x 0,63″) Elenco di spedizione BMP085. Breakout x1 Documenti Libreria Arduino Esempio Codice esempio schizzo Arduino (ATmega328) Esempio di cablaggio mbed Recensione utente
