Booster – DRI0038

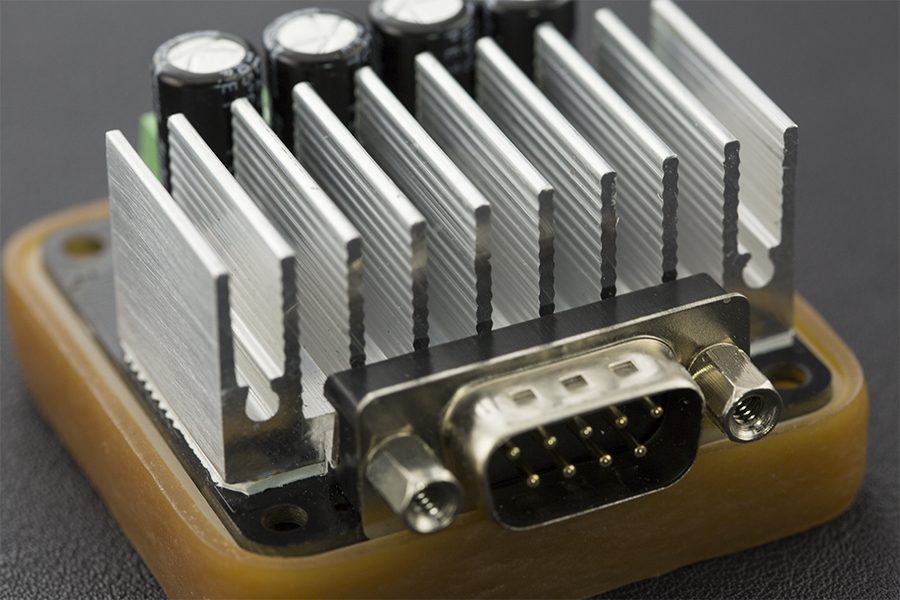

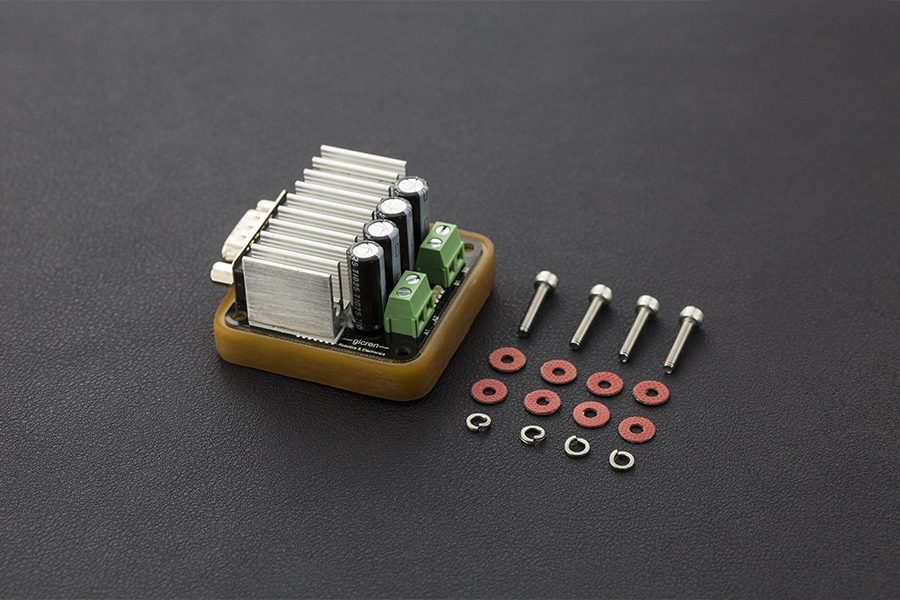

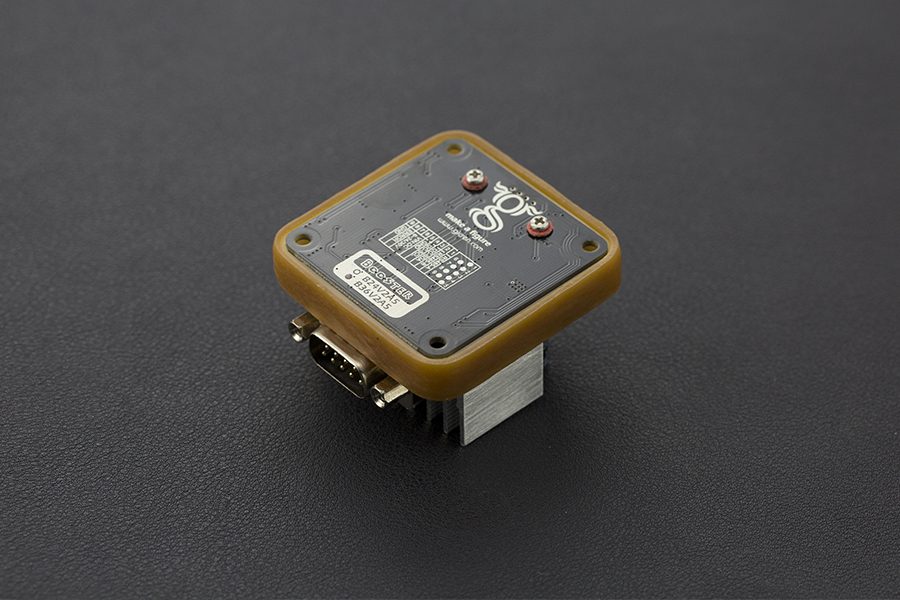

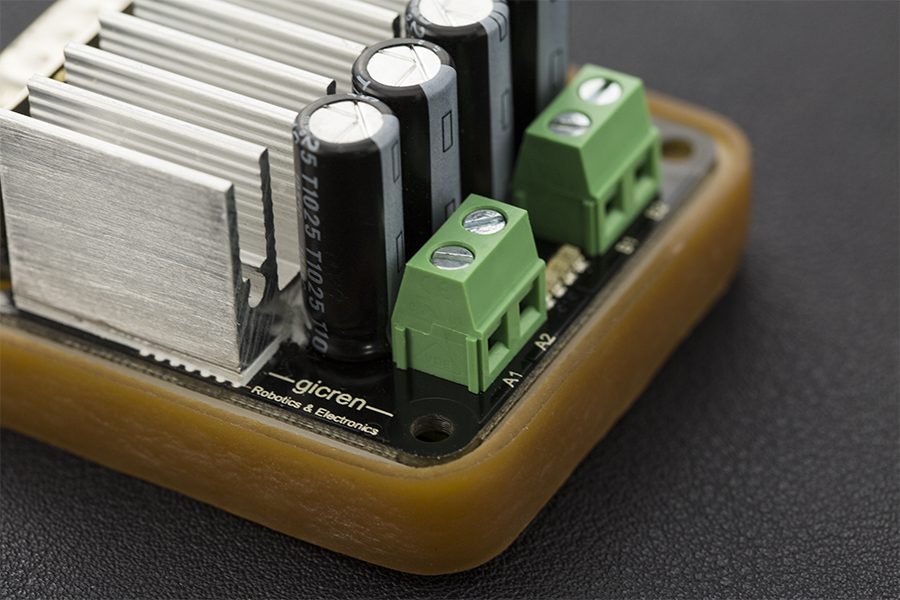

Introduzione Questo Booster-B36V2A5 (controller motore CC con spazzole/ponte H doppio) è ora fuori produzione. Consigliamo altri driver per motori CC come sostituti adeguati e speriamo che troverai ciò che ti interessa. Gicren Booster-B36V2A5 (controller per motori CC con spazzole) è un driver di potenza a doppio ponte H, che integra 2*4 MOSFET a canale N (con bassa resistenza di accensione Drain-Source, RDS (ON) <1,6 mΩ) e varie protezioni (affidabili e flessibili). Può essere utilizzato per controllare il motore DC con spazzole, LED ad alta potenza e così via. Inoltre, integra RS485 e I2C in un connettore e condividono lo stesso registro utente, quindi può essere utilizzato in qualsiasi momento tramite una qualsiasi delle due interfacce. Tutte le funzioni possono essere eseguite leggendo o scrivendo il registro utente, ad eccezione di alcune operazioni speciali (fare riferimento ai protocolli di comunicazione corrispondenti per i dettagli), che sono simili all’operazione MCU. Compatibile direttamente con DFR0345 (adattatore base per dispositivi Gicren)/DFR0346 (adattatore USB per dispositivi Gicren). Caratteristiche Integra varie protezioni (Sottotensione, Sovratensione, Sovratemperatura, Sovracorrente, Fuori controllo e Power-Reverse). Il tempo di risposta della protezione da sovracorrente può essere impostato ed eseguito in modo flessibile dall’hardware (comparatore), il che rende la protezione più tempestiva e affidabile. Sono disponibili 18 modalità di controllo per diverse applicazioni (vedi sotto). Integra un RS485 stabile e ad alta efficienza e la velocità di trasmissione può essere rilevata automaticamente. Non si verifica alcuna perdita di pacchetti di istruzioni quando la velocità di trasmissione non è superiore a 28800 bps, altrimenti il primo pacchetto di istruzioni verrà scartato. Inoltre, si consiglia di inviare prima i byte di sincronizzazione (0xff 0xff 0xff 0xff) quando la velocità di trasmissione è superiore a 28800 bps. Integra una specifica I2C stabile e ad alta efficienza Tensione di alimentazione: DC 6 ~ 36 V Corrente continua: 2 * 5 A / 1 * 10 A (limitata solo dal connettore D-Sub, 2 * 15 A / 1 * 20 A per mosfet e resistori di campionamento) Gamma di baudrate: 1200 ~ 115200 bps Velocità I2C: 100 KHz Dimensioni (L * W * H): 54,5 mm * 50 mm * 30,5 mm (2,15*1,97*1,20″) Definizione pin 1. RS485-A(D+) 2. RS485-B(D-) 3. I2C-SDA 4. I2C-SCL 5. GND 6. Vin 7. Vin 8. Errore 9. GND Lista di spedizione Booster-B36V2A5 (Controller motore CC con spazzole) x1 Documenti Protocollo di comunicazione e software per PC Manuale utente
