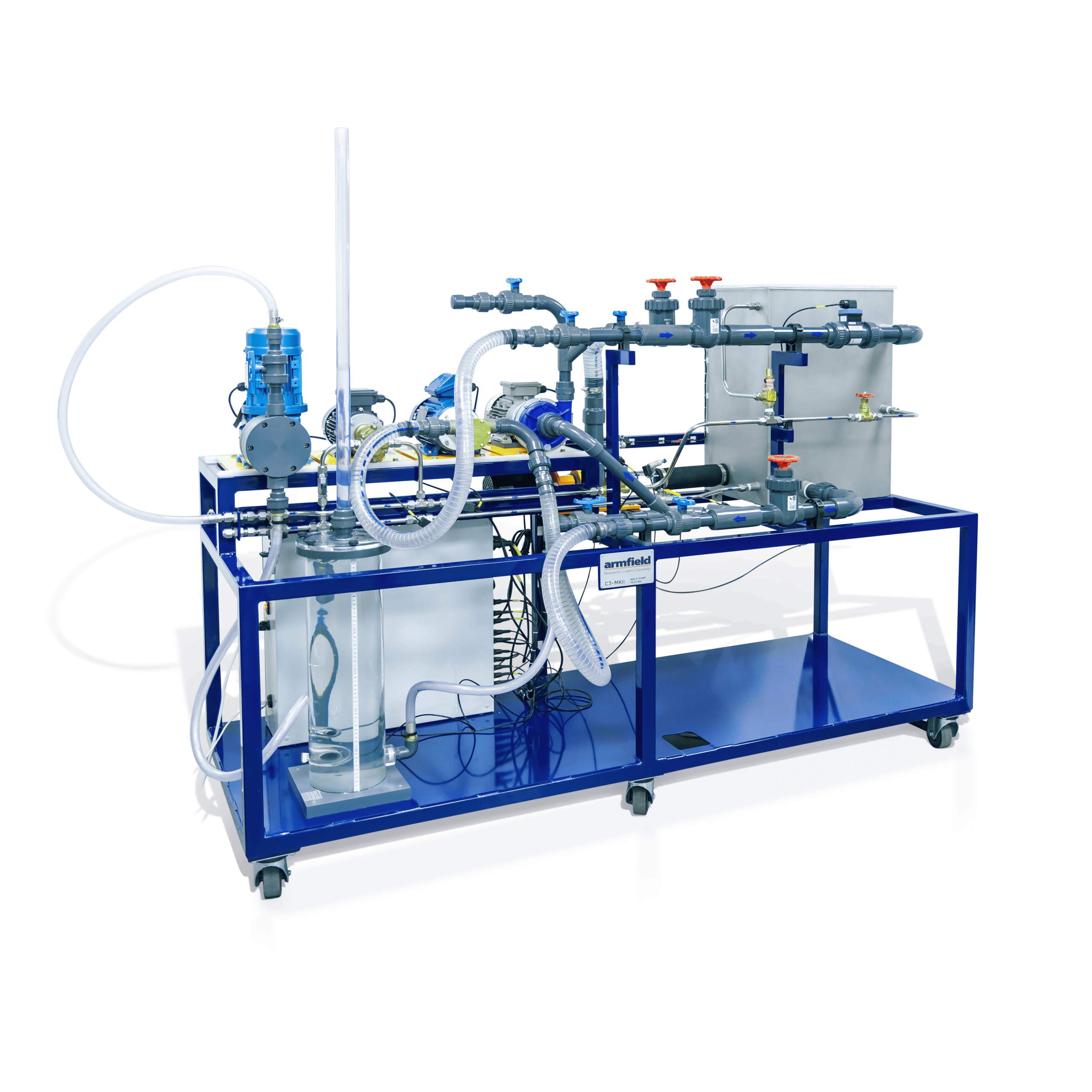

C3-MKII – Banco di prova multipompa

Il banco di prova multipompa Armfield è stato progettato per dimostrare le caratteristiche operative (curve di portata ed efficienza) di una serie di diversi tipi di pompe, ciascuna con una potenza in ingresso sostanzialmente simile.

Armfield

Il banco di prova multipompa è stato progettato per dimostrare le caratteristiche operative (curve di portata ed efficienza) di una serie di diversi tipi di pompe, ciascuna con una potenza in ingresso sostanzialmente simile.

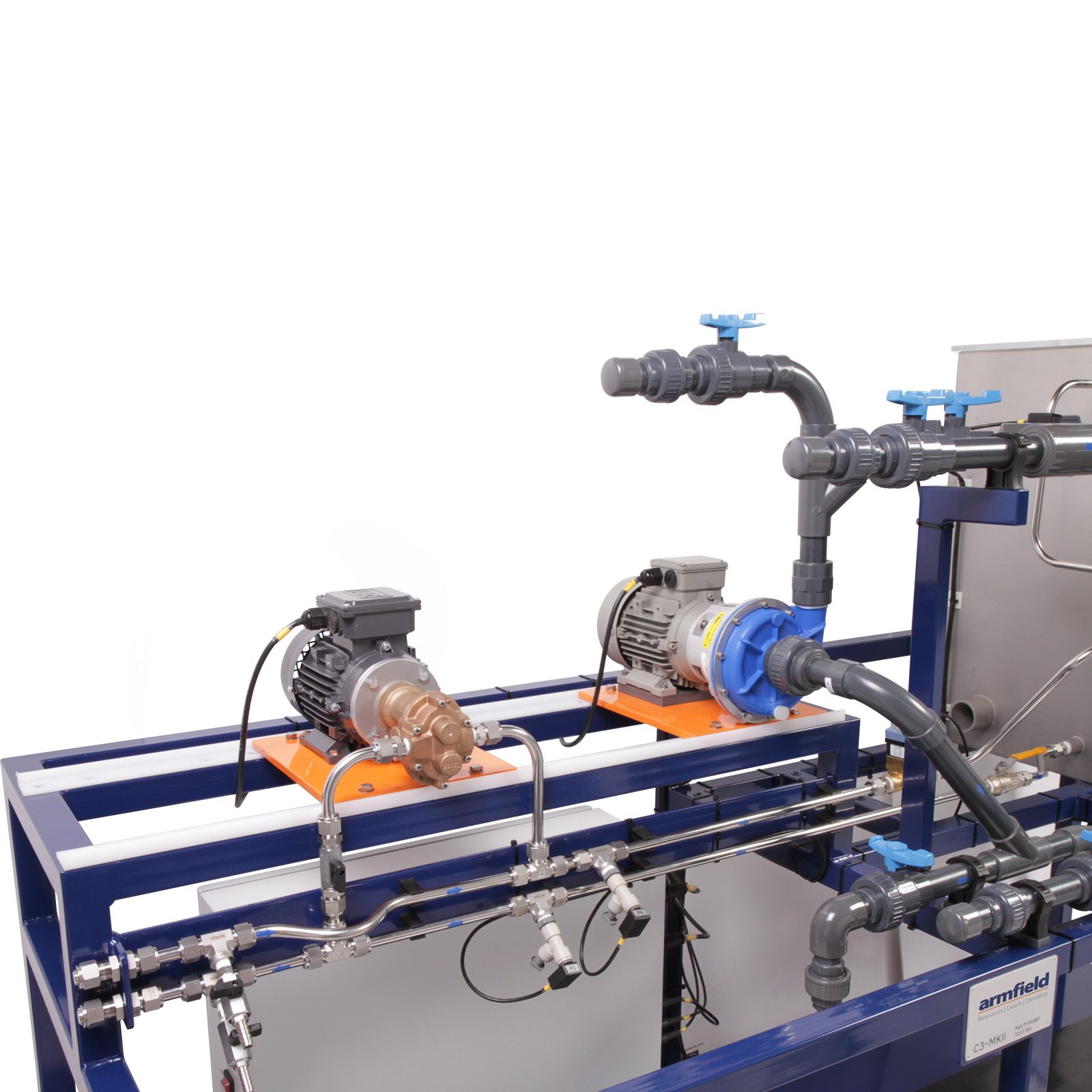

Il banco di prova multipompa Armfield può ospitare sia pompe rotodinamiche che volumetriche e viene fornito standard con l’esempio più comune di ciascun tipo (ovvero una pompa centrifuga e una pompa a ingranaggi).

Come accessori è disponibile una gamma di altri tipi di pompe (tra cui assiale, turbina, girante flessibile, membrana e stantuffo, oltre a una seconda pompa centrifuga per dimostrazioni in serie/parallelo).

È possibile alloggiare simultaneamente fino a quattro pompe all’interno dell’impianto per l’utilizzo nell’ambito di un singolo periodo di laboratorio e ciascuna può essere utilizzata senza scollegare tubazioni o collegamenti. Inoltre, le pompe possono anche essere facilmente intercambiate.

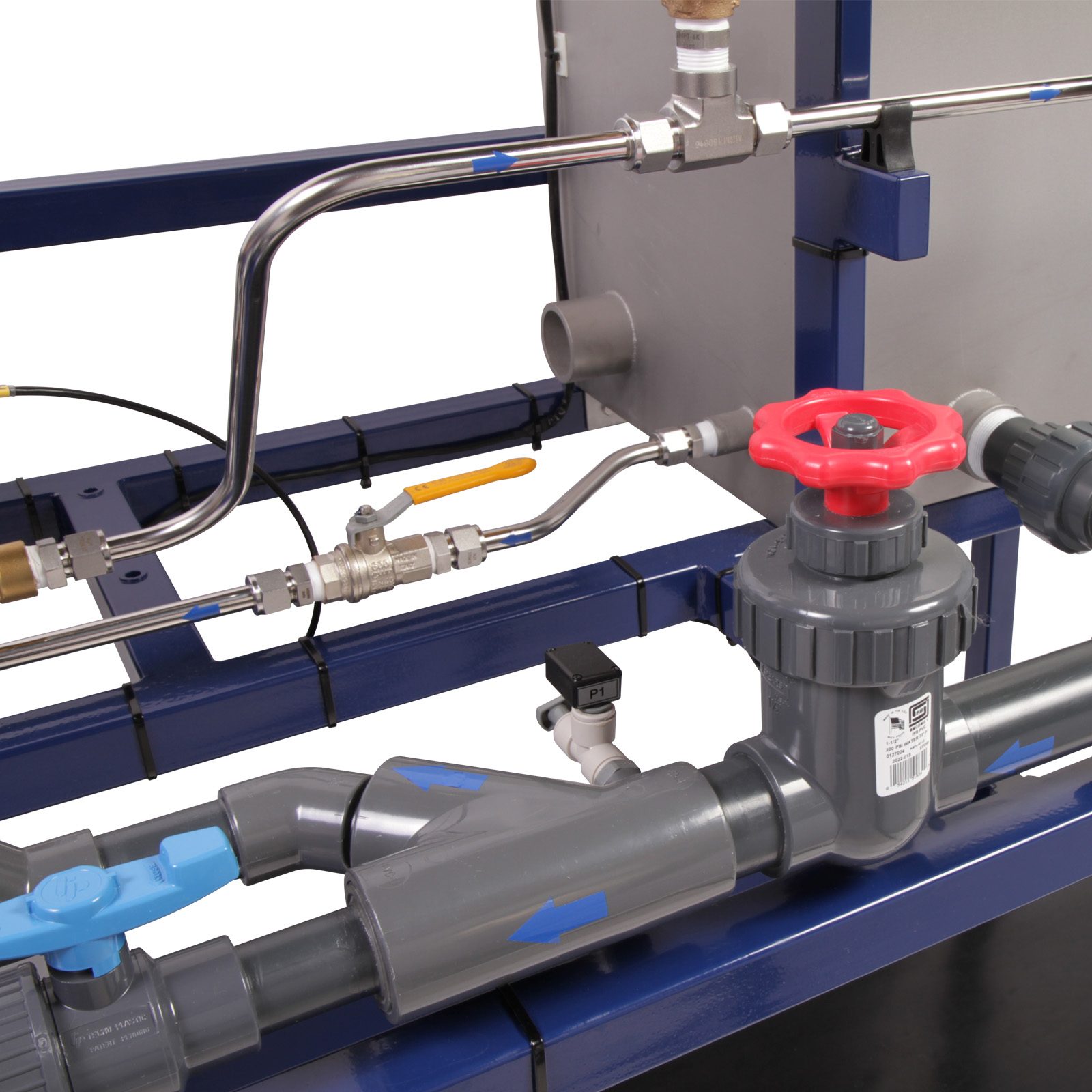

Ogni accessorio della pompa viene fornito con la propria piastra base, assemblato completo di tutti i tubi, valvole e raccordi per consentirne il facile montaggio sulla C3-MkII. Diversi tipi di raccordo vengono utilizzati per diverse posizioni per aiutare a prevenire un montaggio errato.

Questo nuovo sistema beneficia della strumentazione elettronica, del controllo e della registrazione dei dati tramite un PC (non in dotazione) e dell’uso di un azionamento vettoriale sensorless per determinare con precisione la coppia fornita dai motori di azionamento.

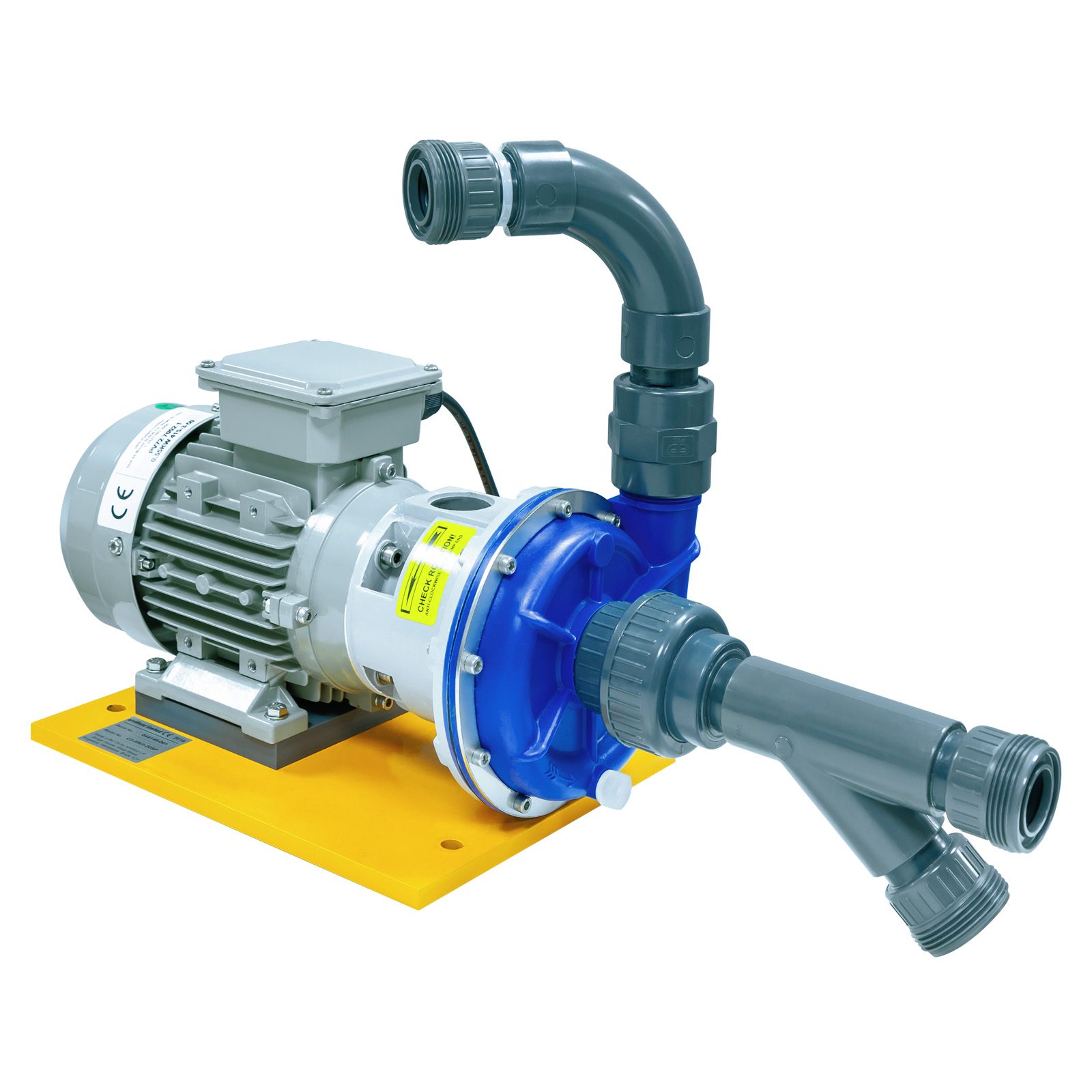

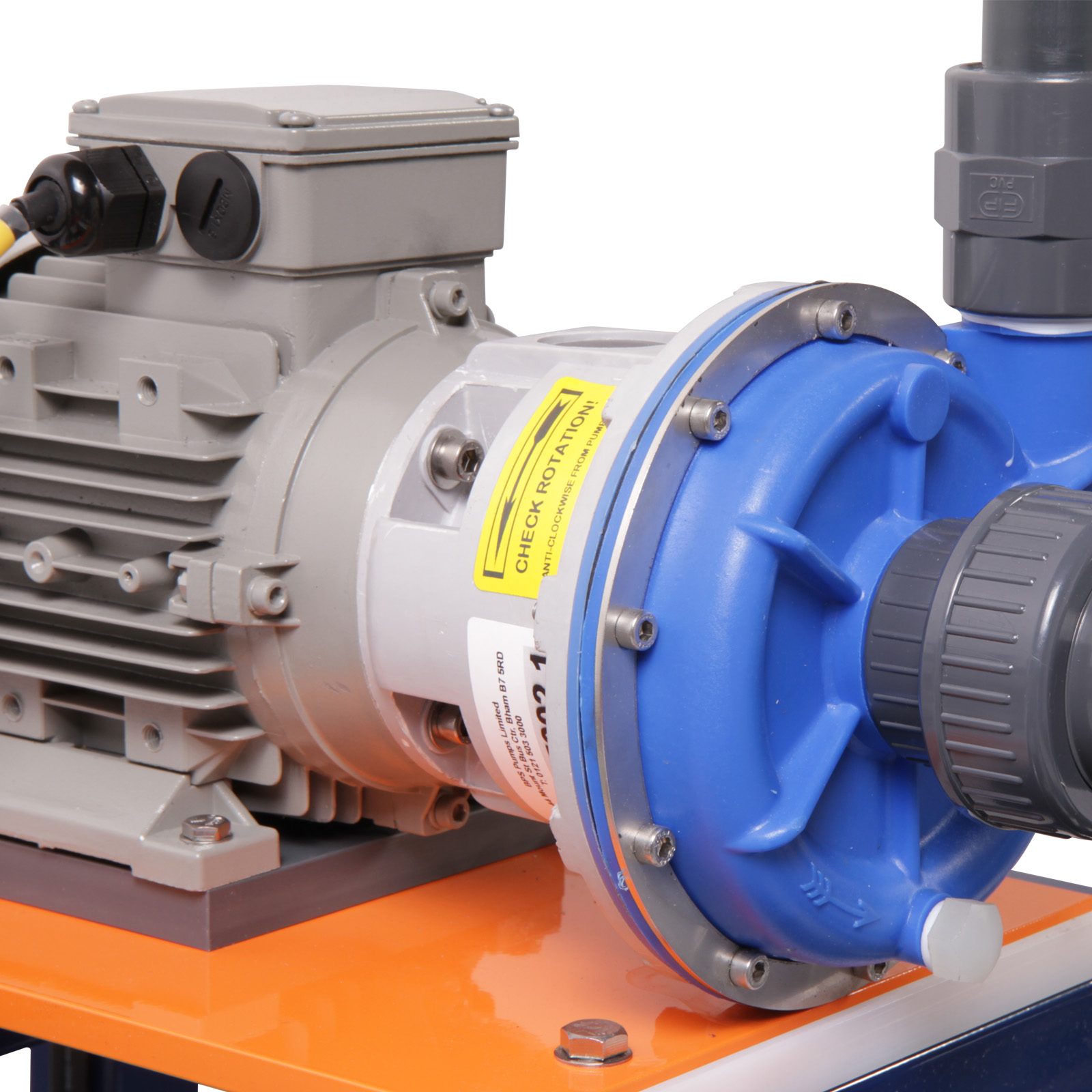

Come opzione, l’unità può essere dotata di due pompe centrifughe identiche per consentire la dimostrazione di semplici configurazioni di pompe in serie/parallelo.

Contenuti sperimentali

Determinazione delle prestazioni di diversi tipi di pompe a velocità costante producendo una serie di curve caratteristiche:

Per pompe rotodinamiche

– Prevalenza rispetto alla portata

– Potenza assorbita vs portata

– Efficienza della pompa rispetto alla portata

Per pompe volumetriche

– Portata rispetto alla prevalenza

– Potenza assorbita vs prevalenza

– Efficienza volumetrica rispetto alla prevalenza

Pompe Rotodinamiche

– Pompa centrifuga

– Pompa centrifuga in serie e parallelo

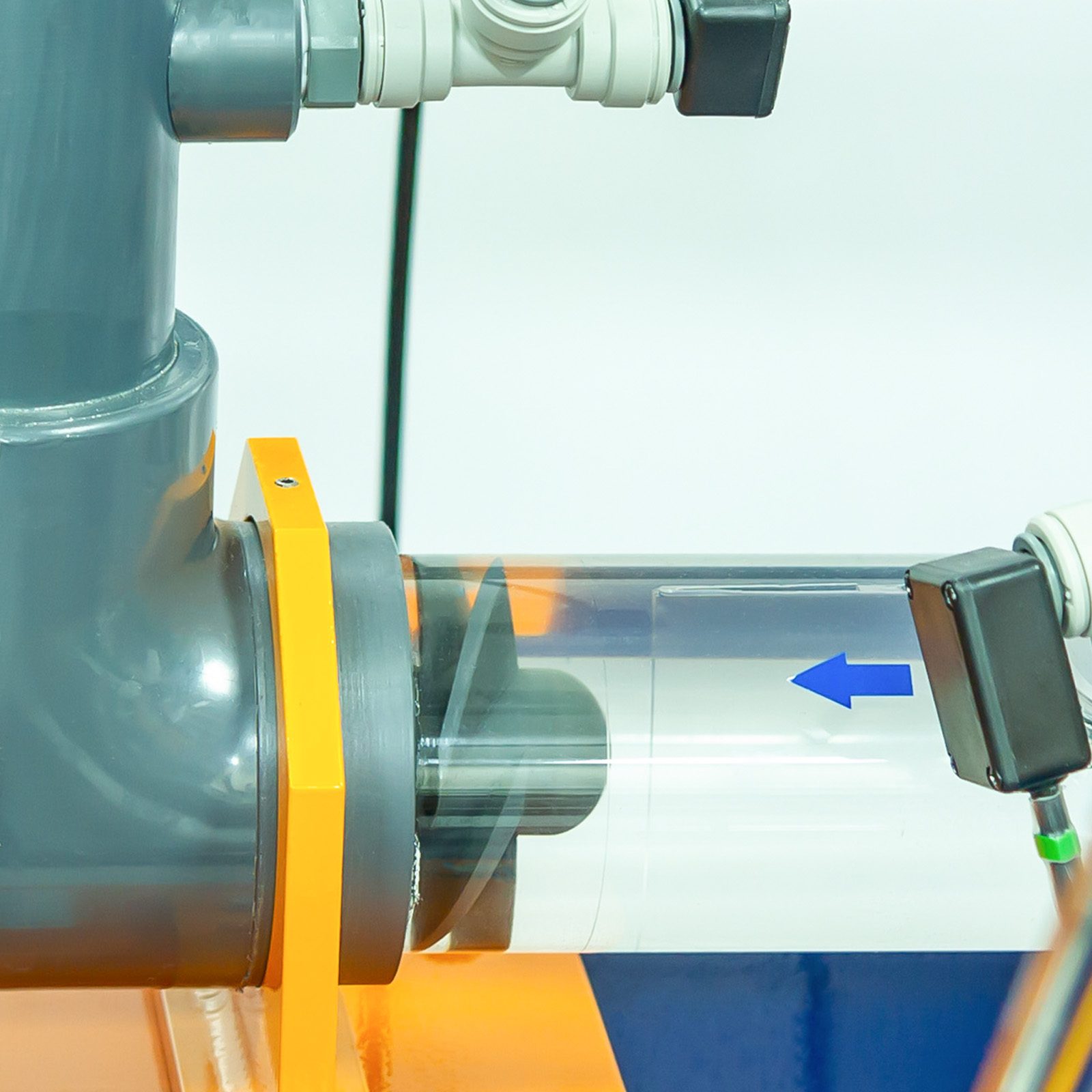

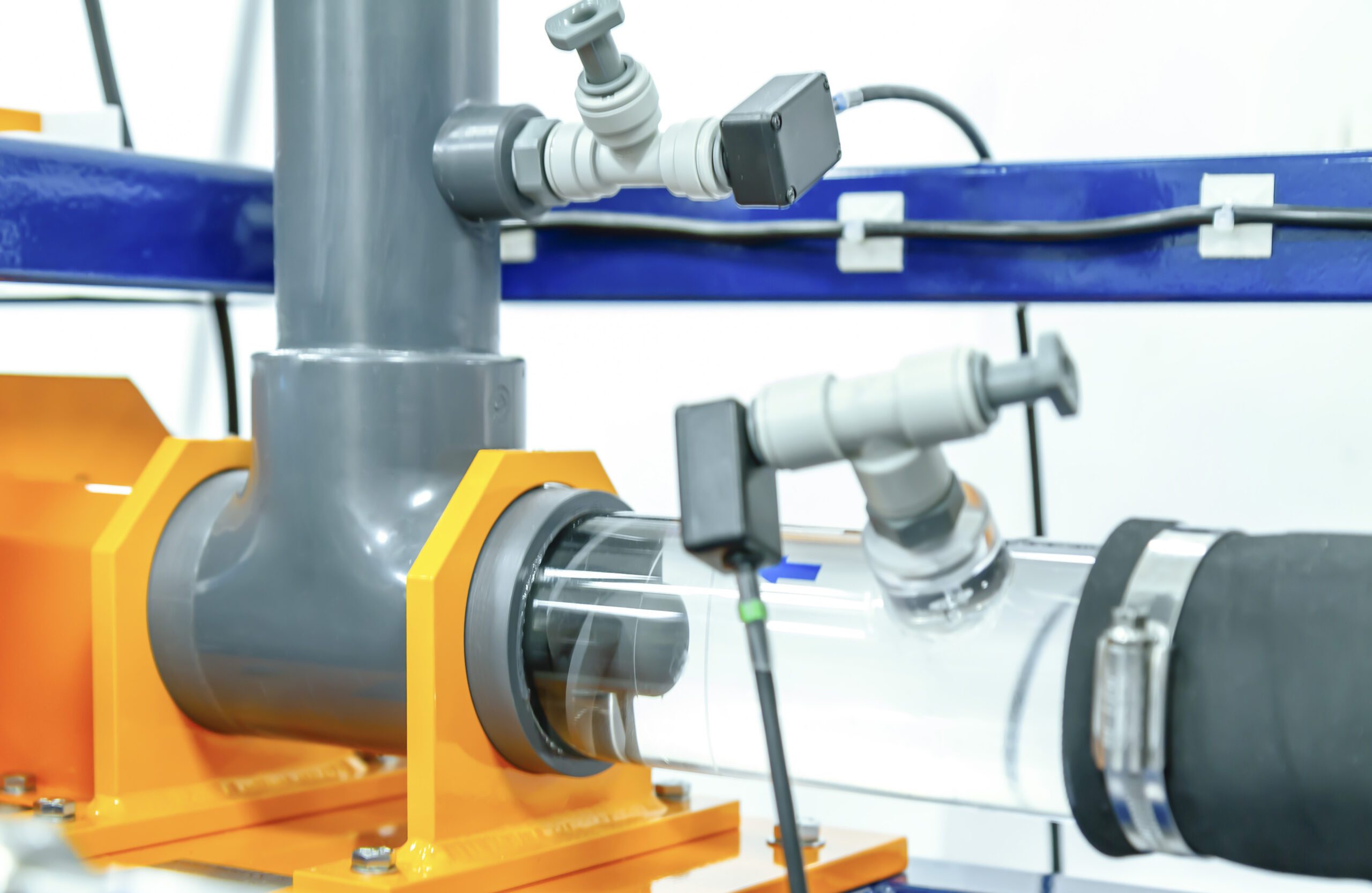

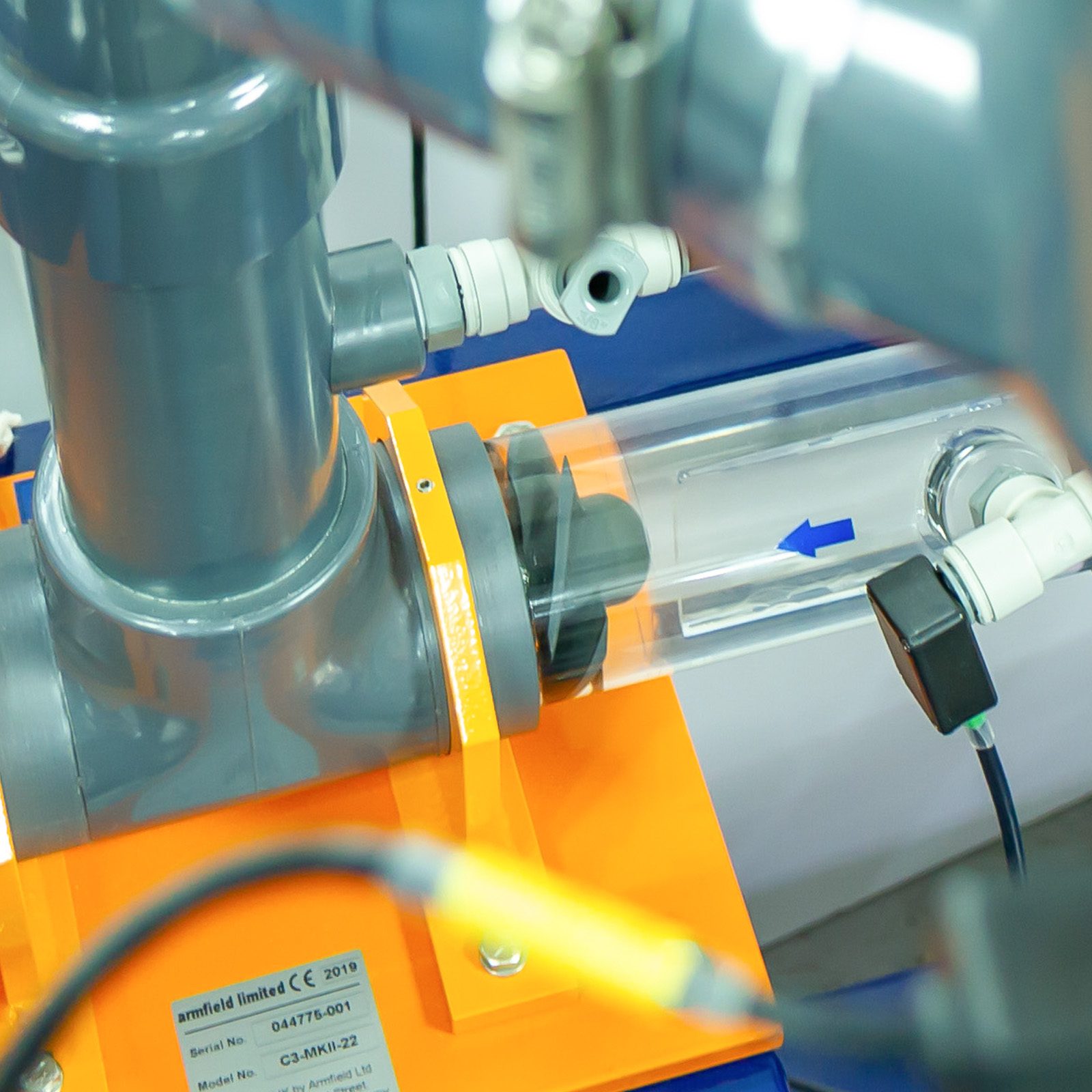

– Pompa a flusso assiale

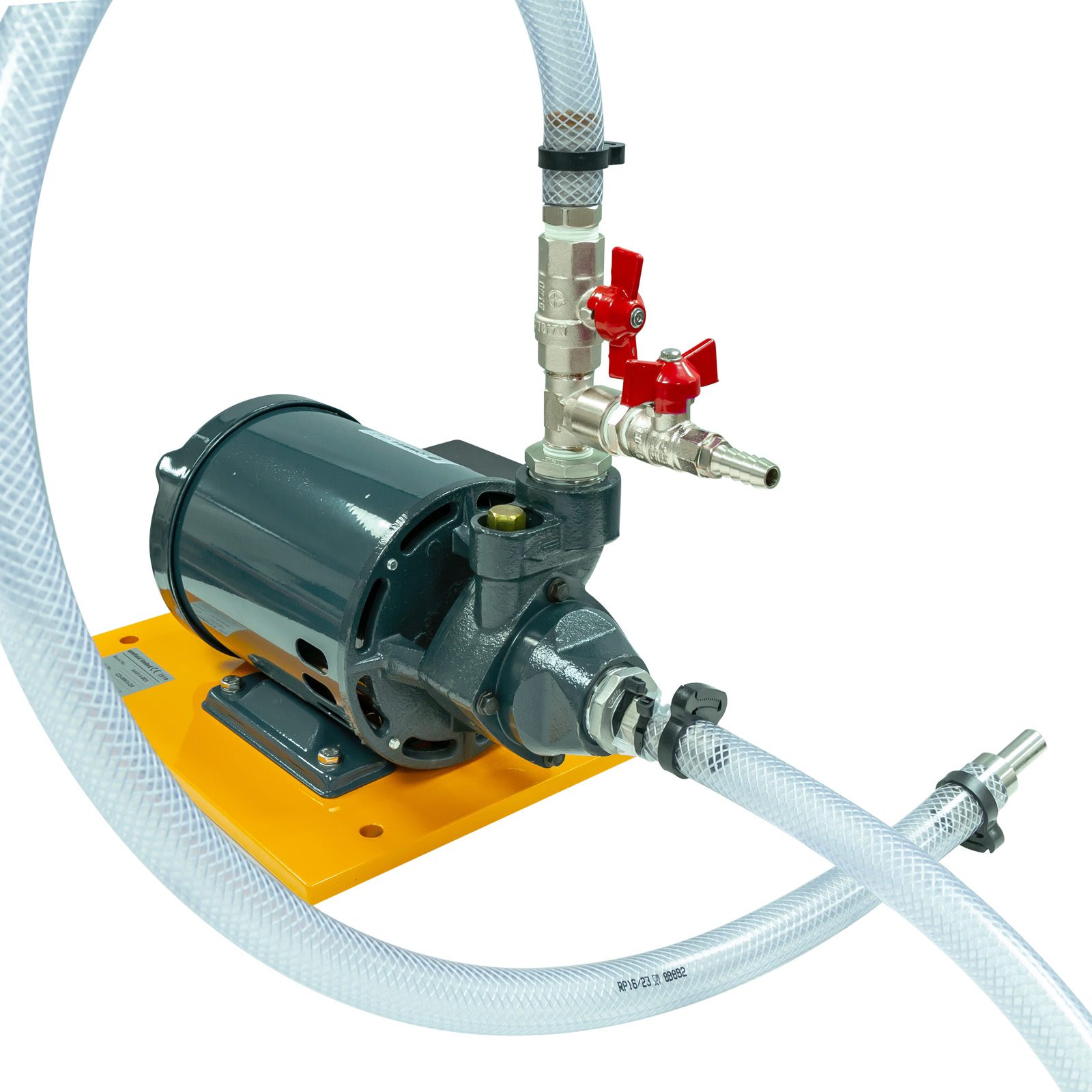

– Pompa a turbina

Pompa volumetrica positiva

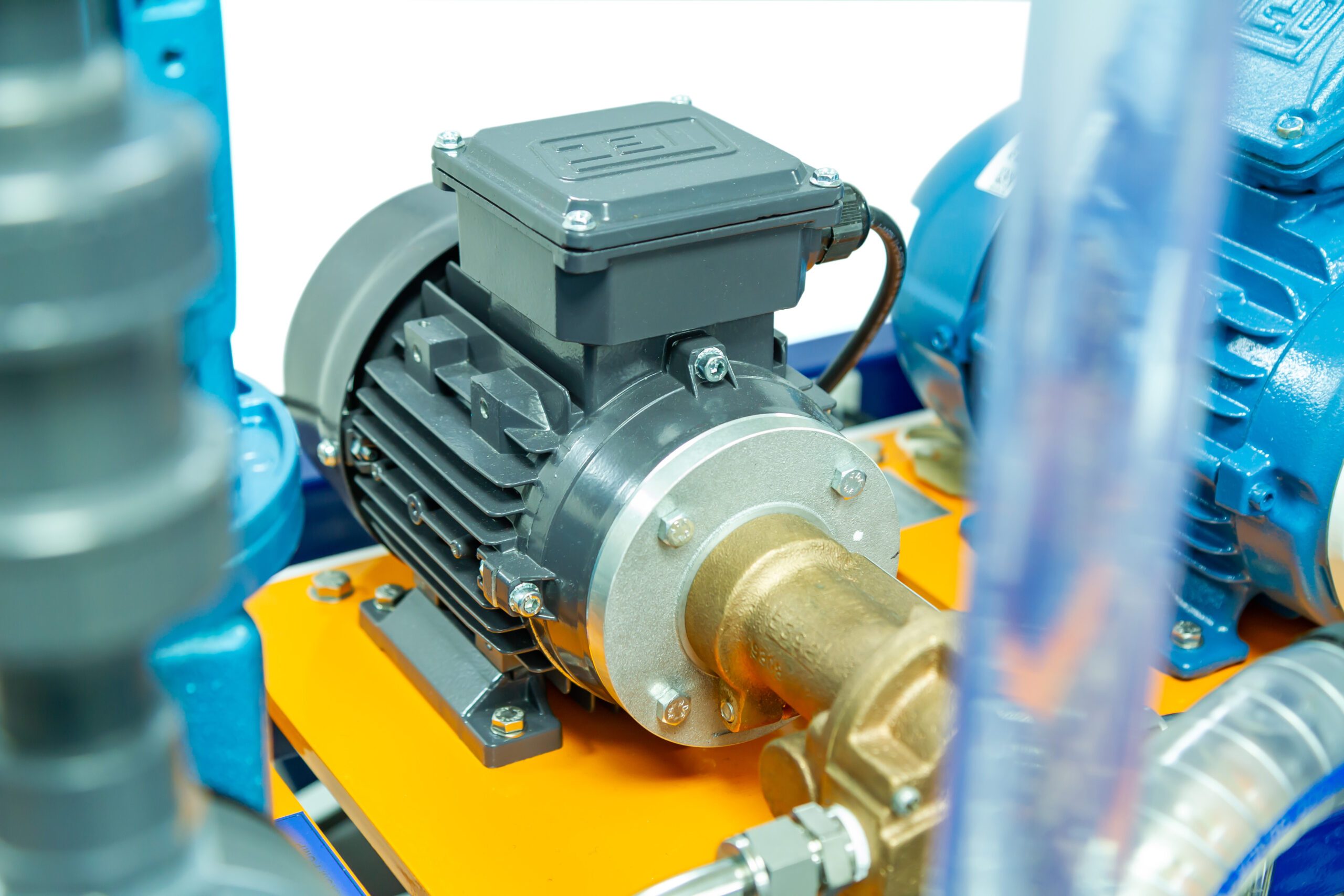

– Pompa ad ingranaggi

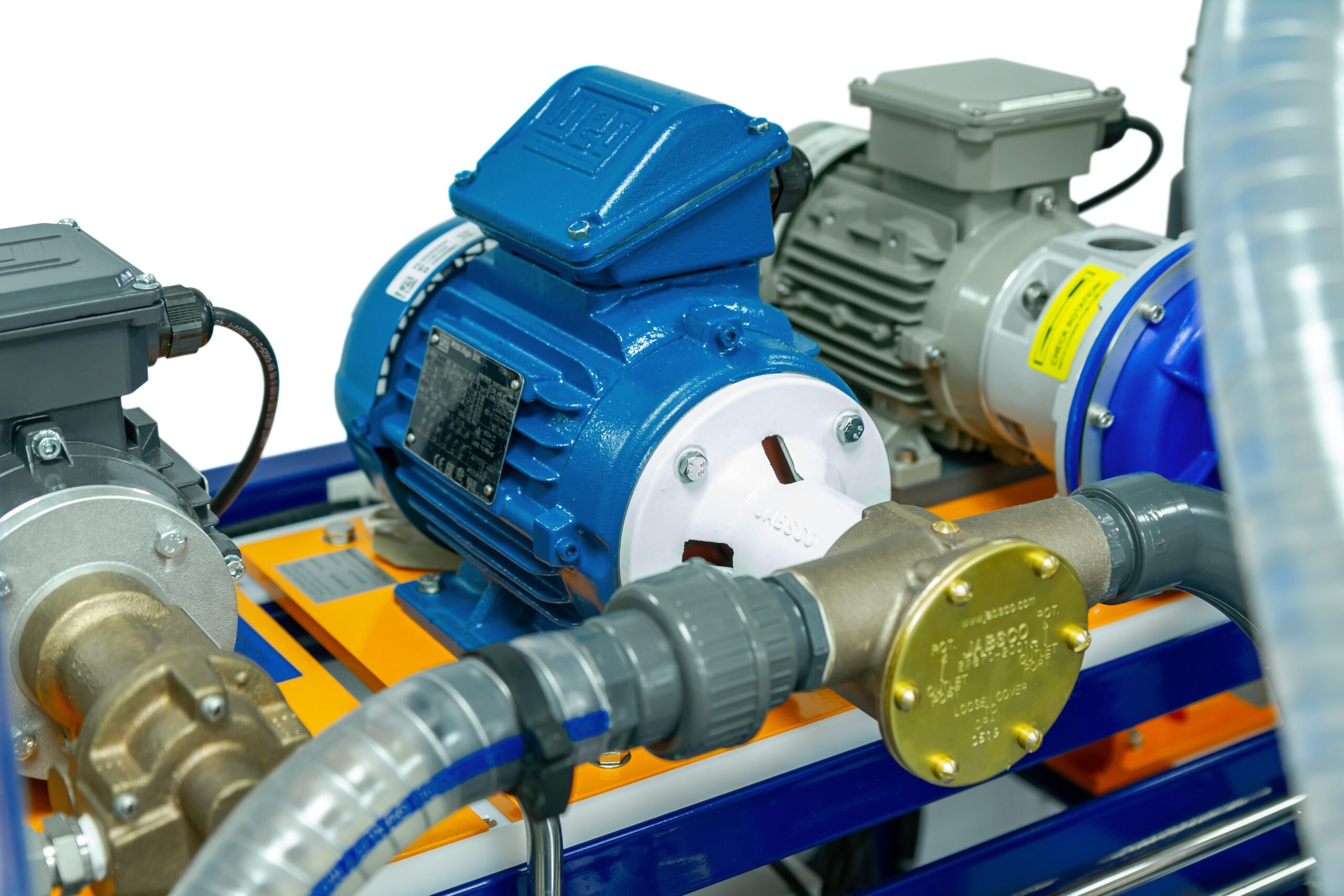

– Pompa a girante flessibile

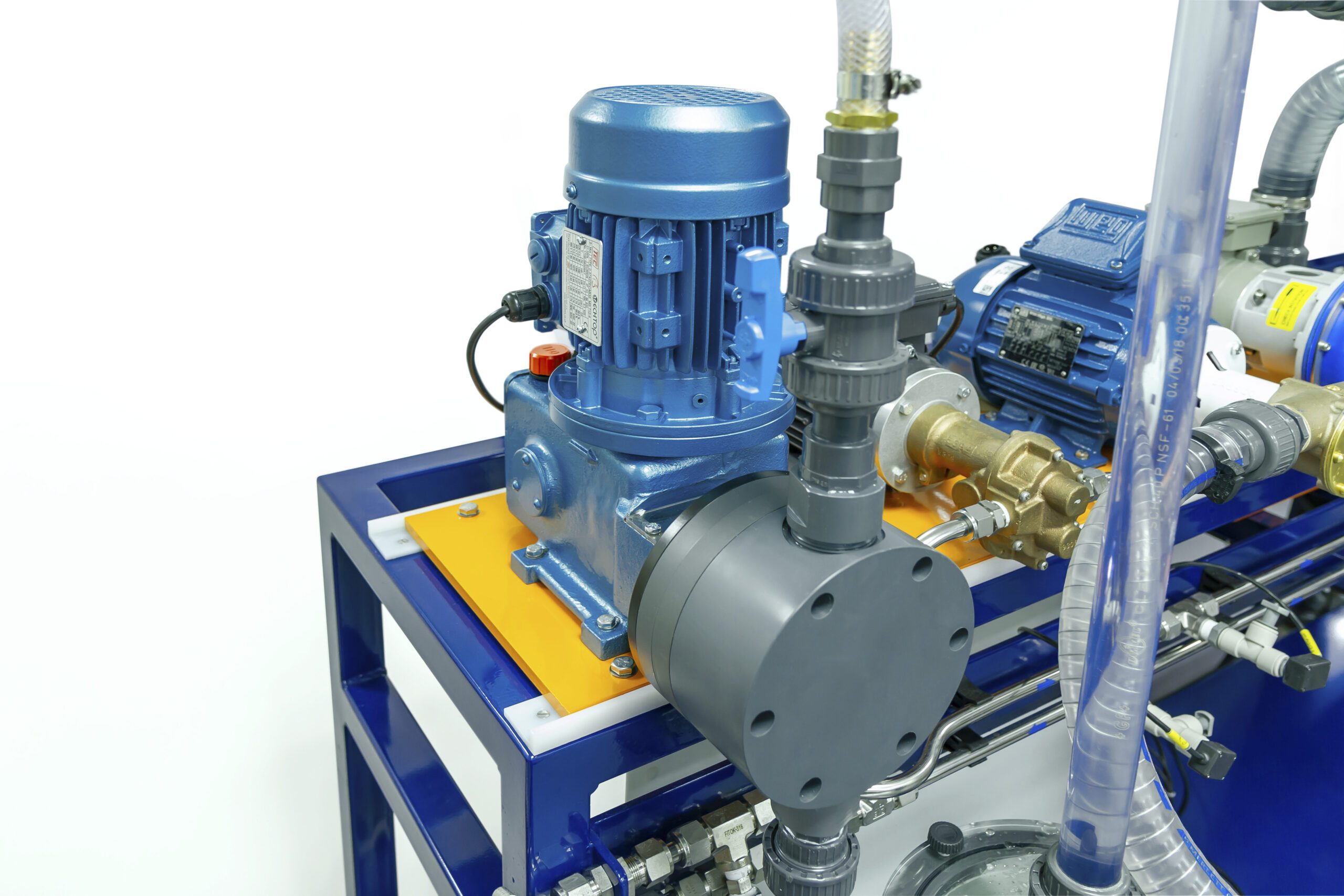

– Pompa a membrana

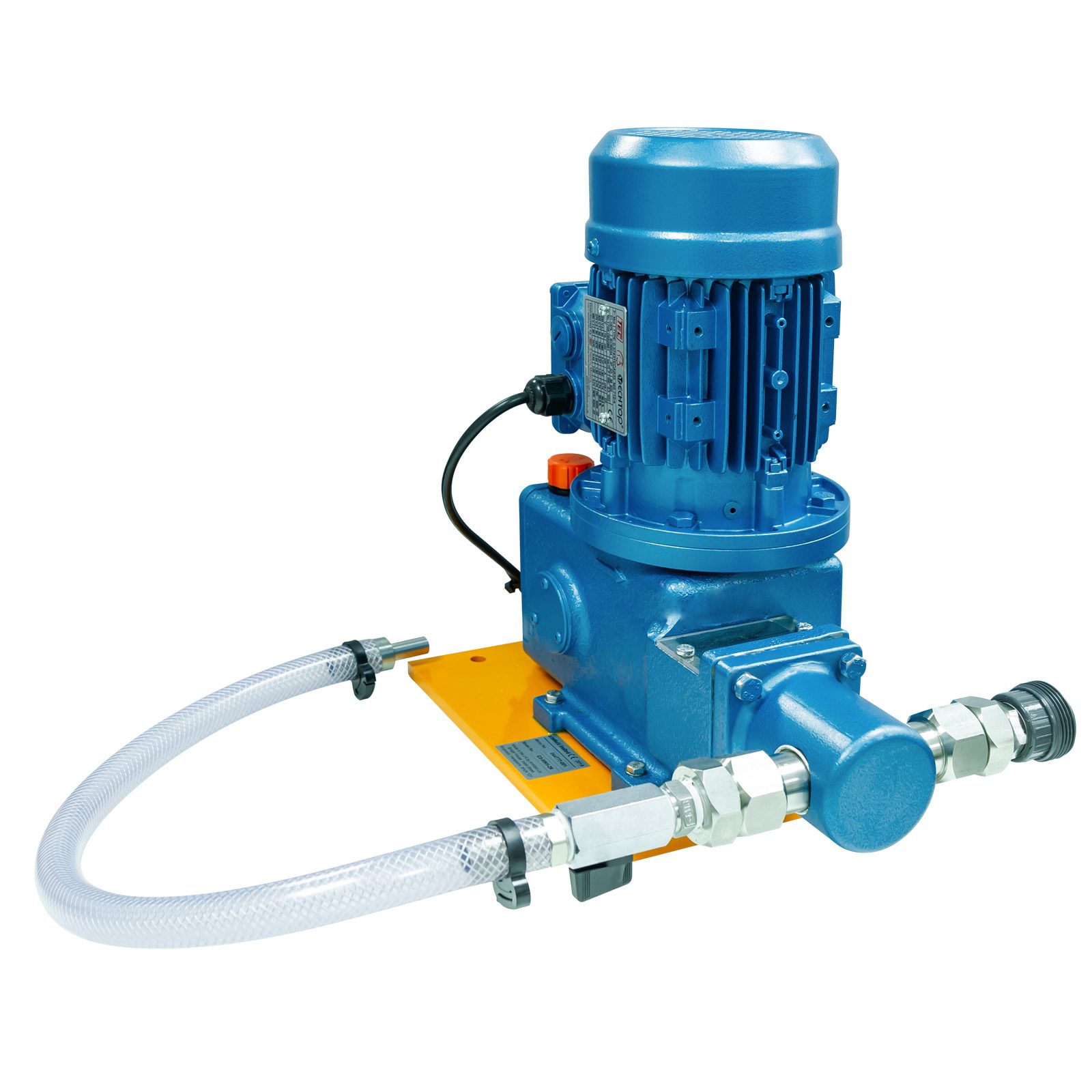

– Pompa a stantuffo (pompa a pistone)

Fornito come accessori standard

Categorie: Serie C – Meccanica dei fluidi avanzata, C3-MKII – Banco di prova multipompa, Educativo

Disponibilità: Su richiesta

Documentazione

Scheda tecnica (PDF)
