C6-MKII-10 – Misurazioni dell’attrito dei fluidi

L’unità Armfield C6-MKII-10 Fluid Friction Measurements fornisce funzionalità per lo studio dettagliato delle perdite di carico per attrito dei fluidi, che si verificano quando un fluido incomprimibile scorre attraverso tubi, raccordi e dispositivi di misurazione del flusso.

L’attrito dei tubi è uno dei classici esperimenti da laboratorio e ha sempre trovato posto nell’insegnamento pratico della meccanica dei fluidi.

Con questa unità, le perdite di carico per attrito in tubi diritti di dimensioni molto diverse possono essere studiate su un intervallo di numeri di Reynolds da 10³ a quasi 10⁵. Ciò copre i regimi di flusso laminare, transitorio e turbolento in tubi lisci.

Inoltre viene fornito un tubo irruvidito artificialmente, che ai numeri di Reynolds più alti mostra un netto allontanamento dalle caratteristiche tipiche dei tubi a foro liscio.

Oltre alle apparecchiature per lo studio delle perdite nei tubi diritti, è inclusa un’ampia gamma di accessori come raccordi e valvole di controllo, un tubo Venturi, un diaframma orifizio e un tubo di Pitot.

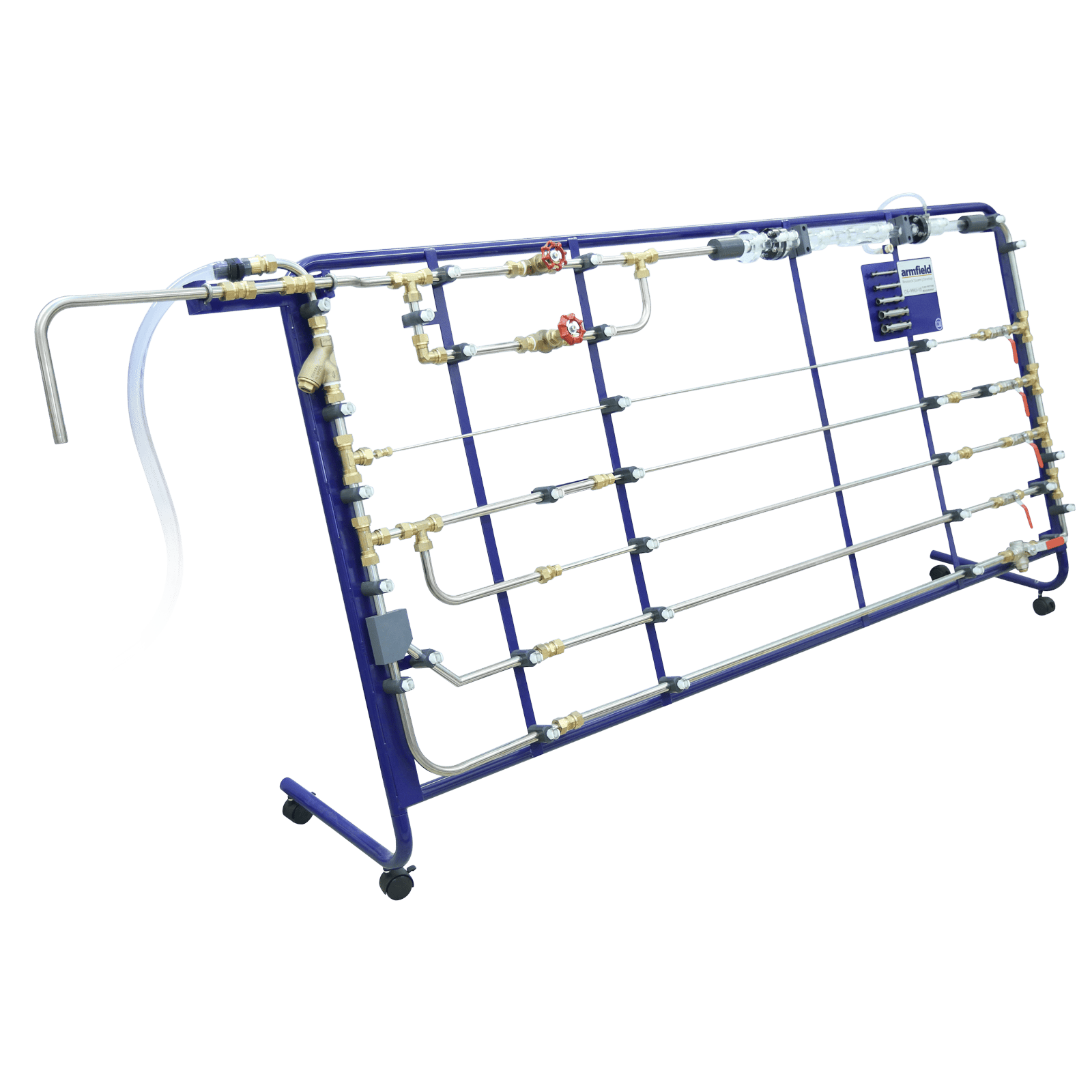

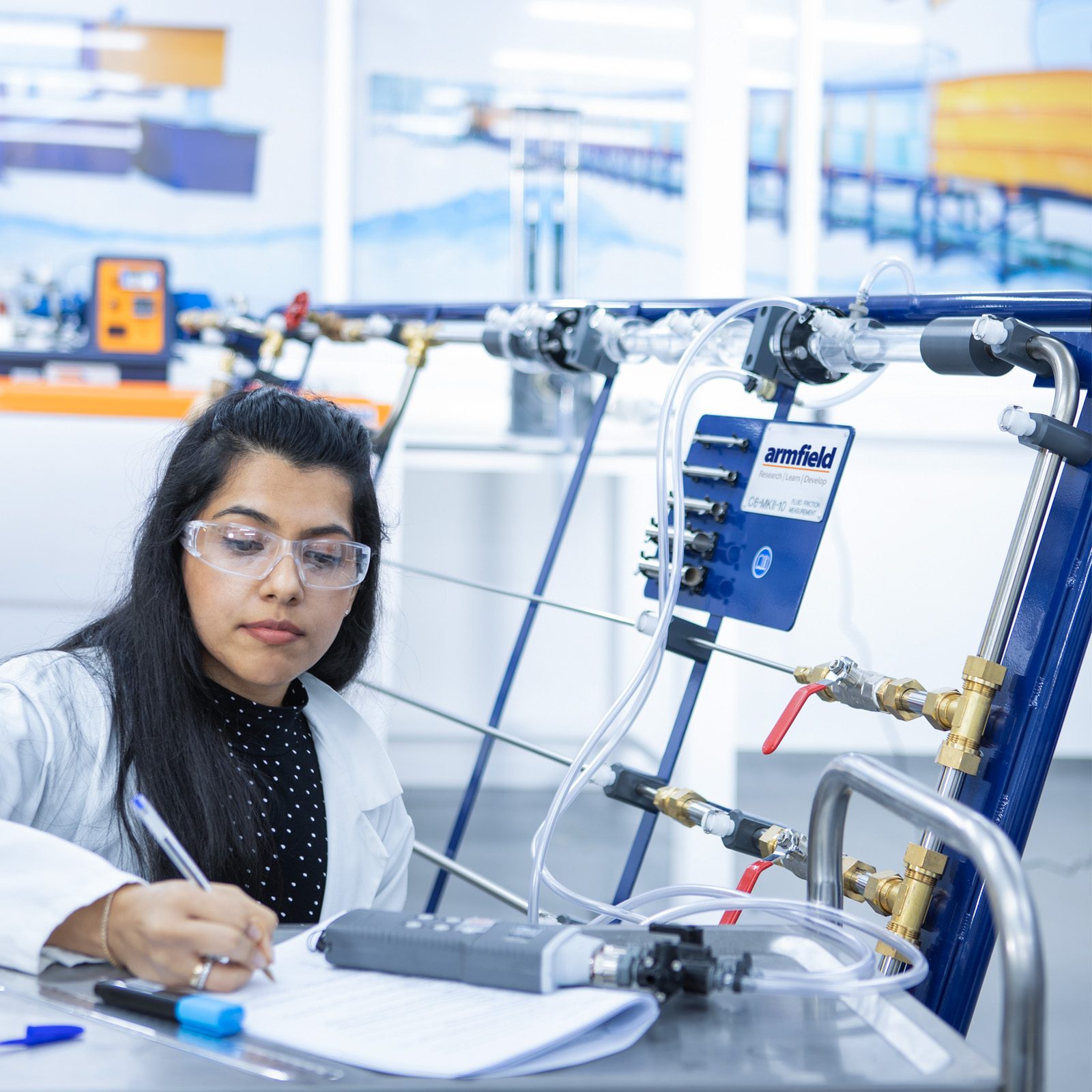

Una disposizione di sei tubi fornisce strutture per testare quanto segue:

Quattro tubi a foro liscio di diverso diametro

Tubo irruvidito artificialmente

Curve a 90° (raggi grandi e piccoli)

Gomito a 90°

Mitra a 90°

Gomito 45°

Ingrandimento improvviso

Contrazione improvvisa

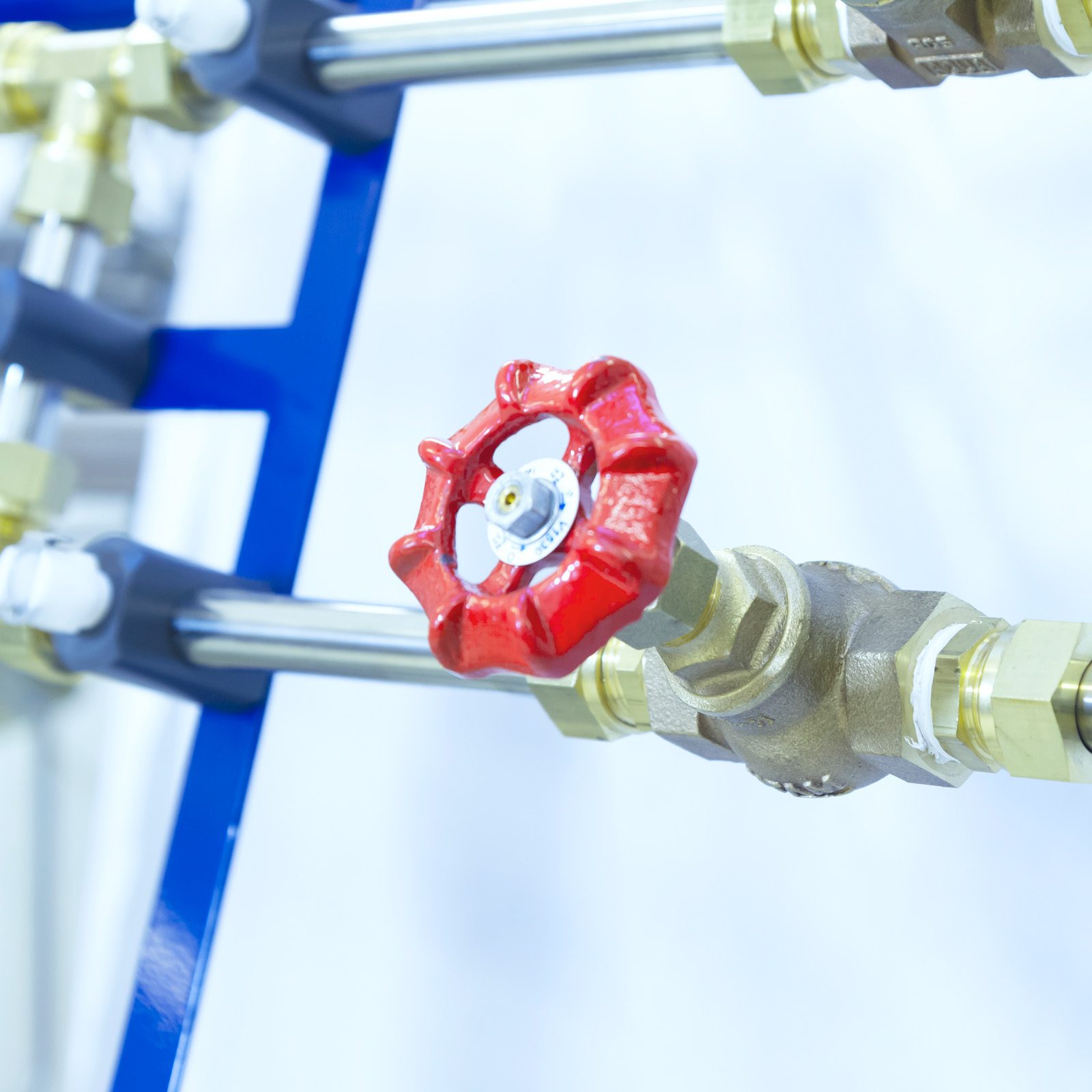

Valvola a saracinesca

Valvola a globo

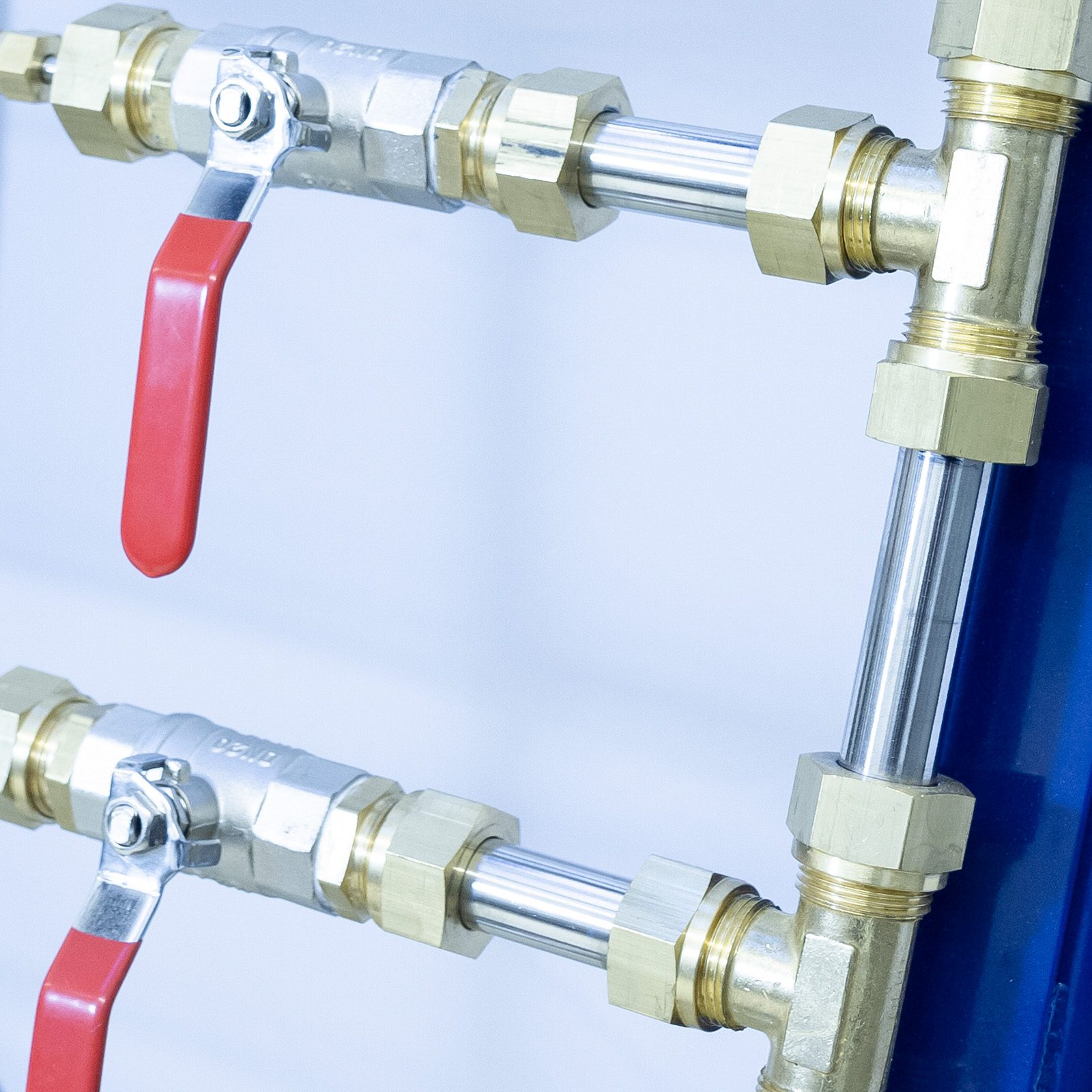

Valvola a sfera

Filtro in linea

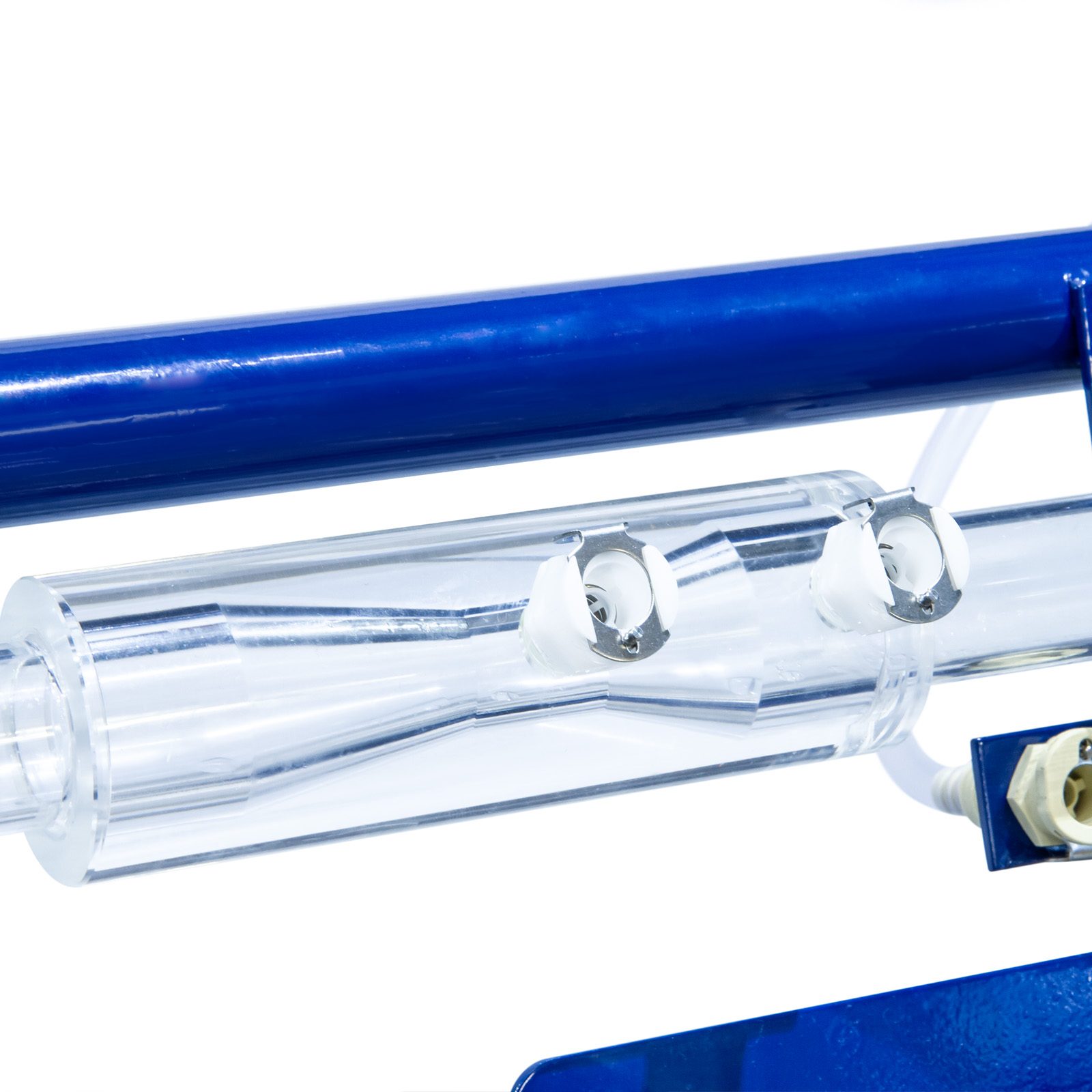

Venturi in perspex

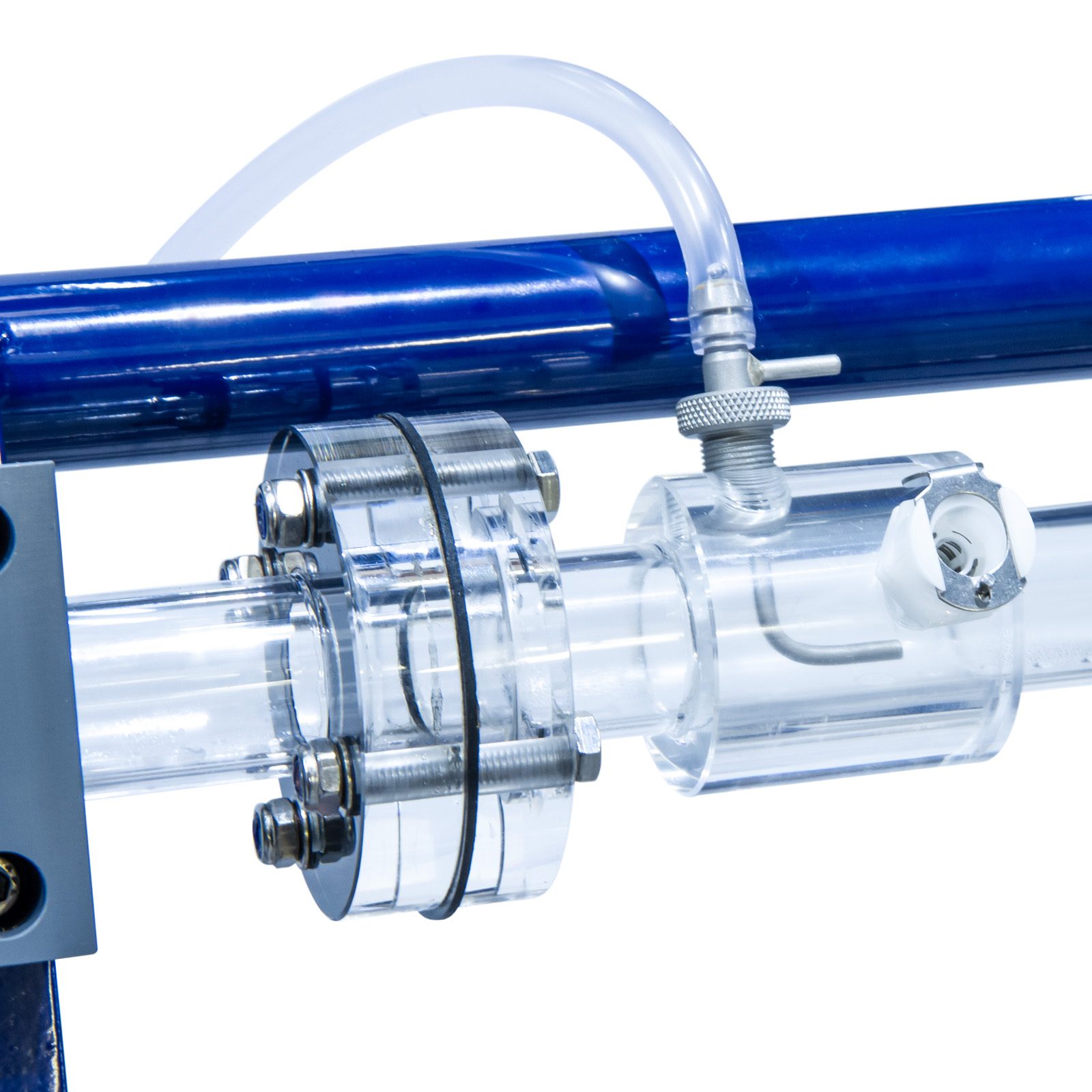

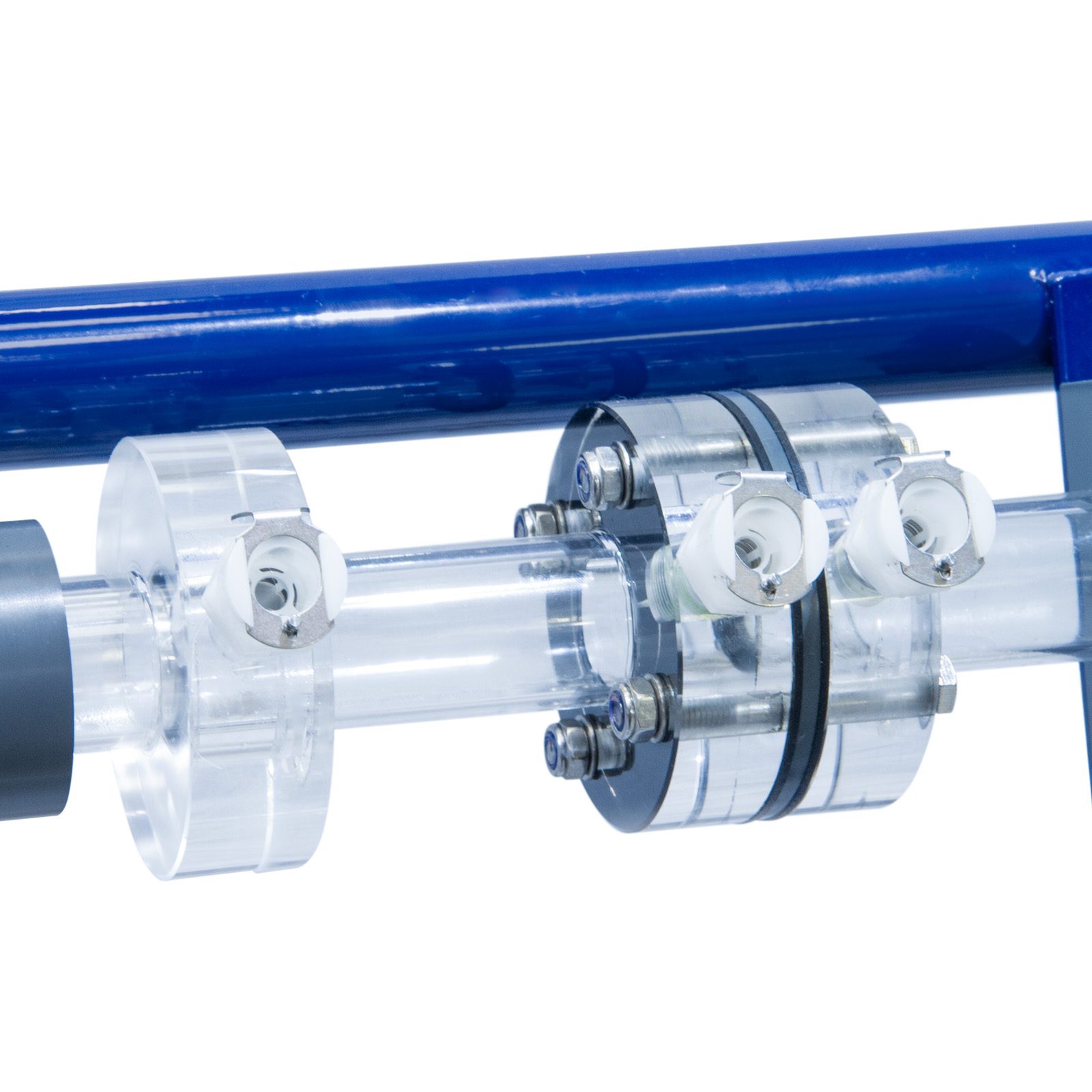

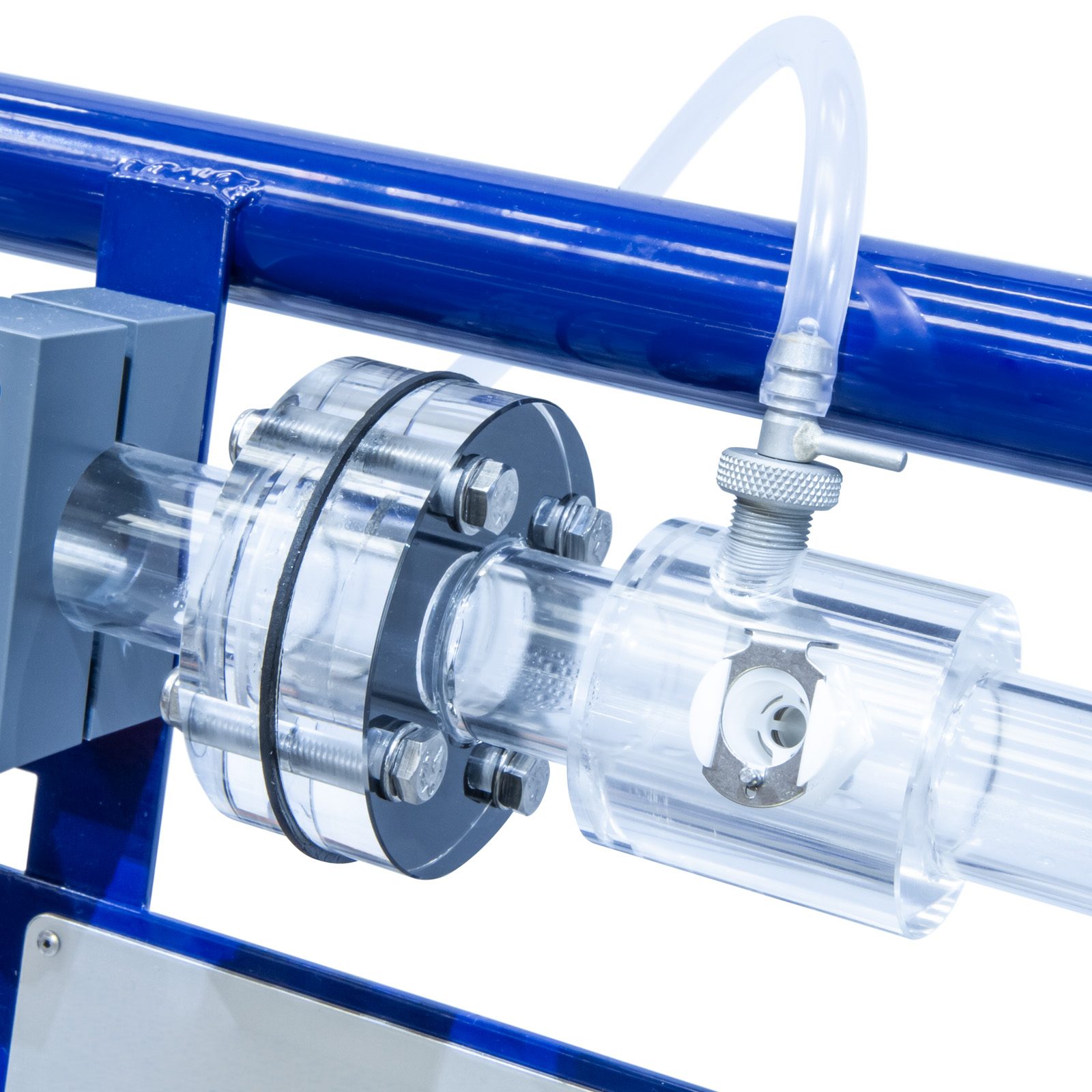

Misuratore con orifizio in perspex

Sezione di tubo in perspex con tubo di Pitot e presa statica

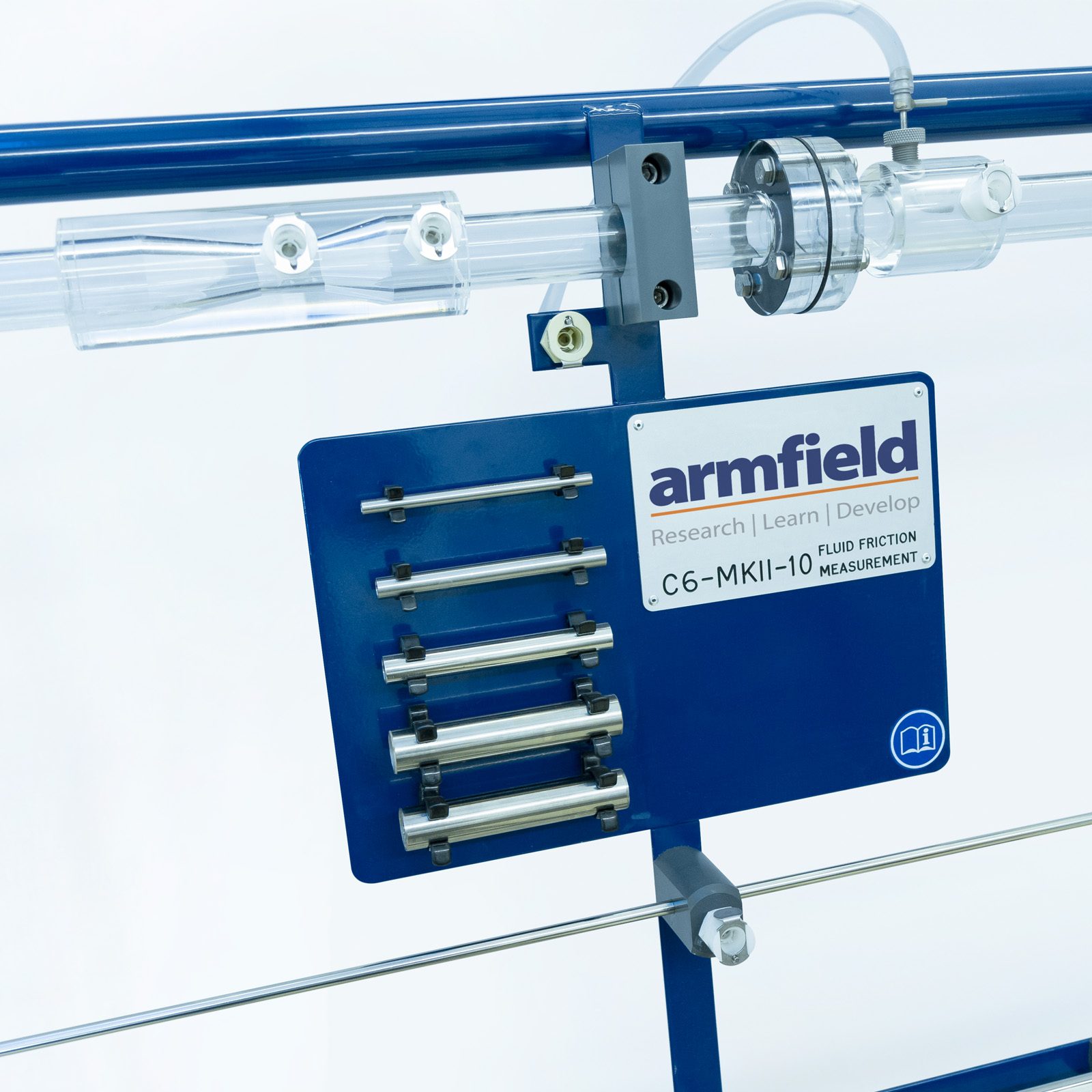

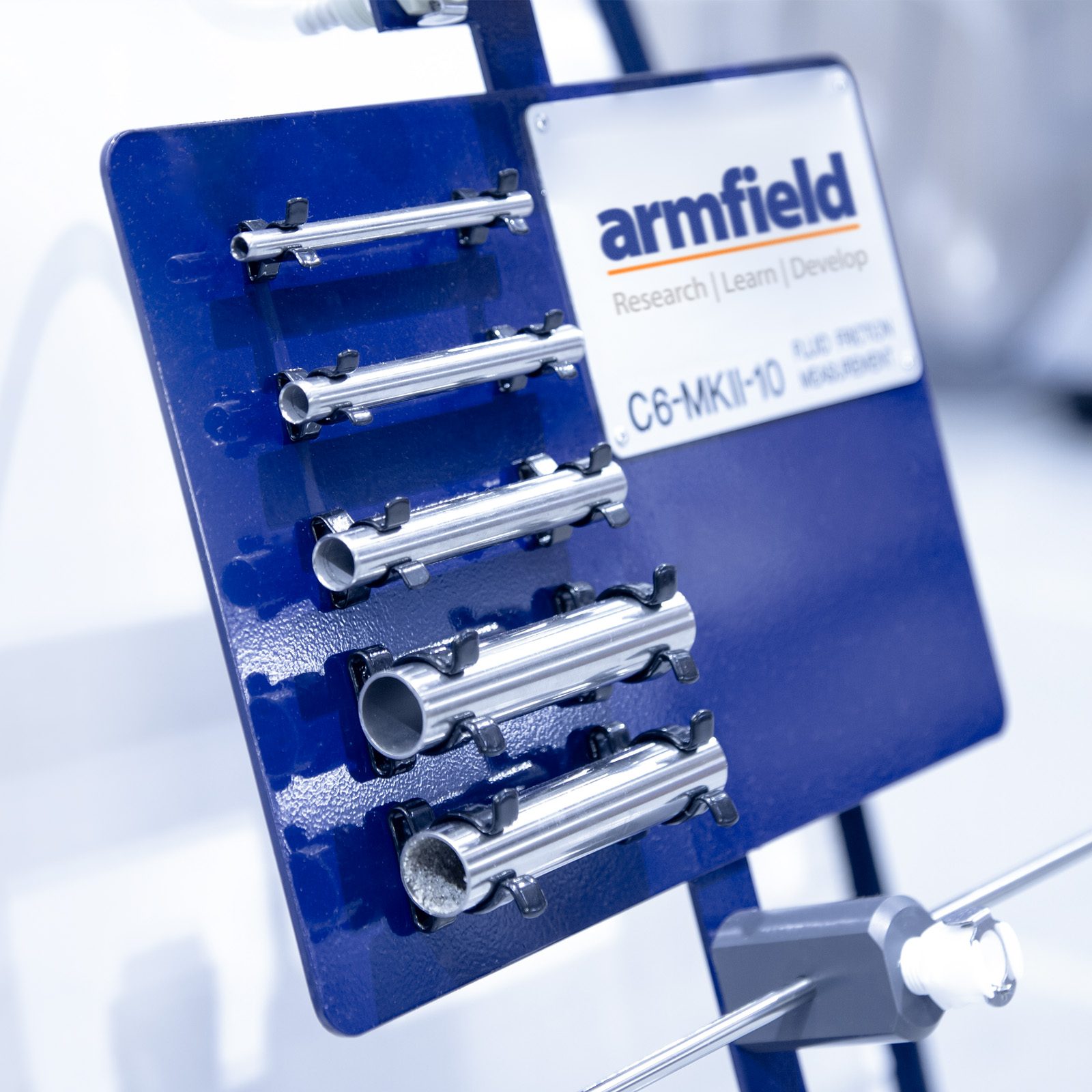

Brevi campioni di tubo di prova di ciascuna dimensione vengono forniti sciolti in modo che gli studenti possano misurare il diametro esatto e determinare la natura della finitura interna.

Il rapporto tra il diametro del tubo e la distanza delle prese di pressione dalle estremità di ciascun tubo è stato selezionato per ridurre al minimo gli effetti di estremità e di ingresso. È previsto un sistema di valvole di intercettazione grazie al quale è possibile selezionare la tubazione da testare senza scollegare o svuotare l’impianto. Questa disposizione consente di condurre test su configurazioni di tubi paralleli.

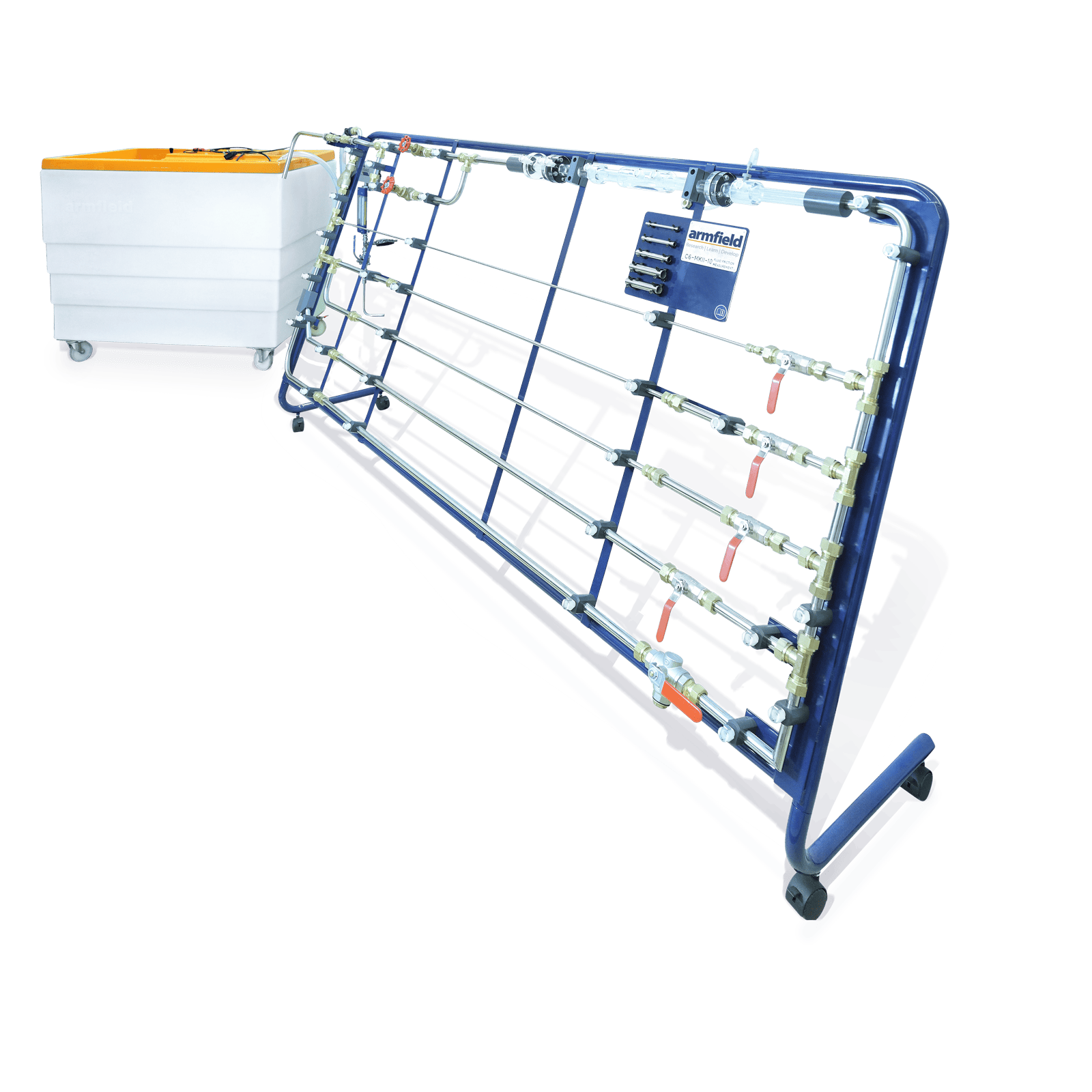

Una panca idraulica opzionale a pavimento incorpora un serbatoio di raccolta e un dispositivo di misurazione del flusso volumetrico. La misurazione del flusso rapida e accurata è possibile sull’intero intervallo di funzionamento dell’apparecchio.

L’aumento del livello nel serbatoio di misurazione è determinato da un indicatore visivo indipendente. Viene fornito un cilindro graduato in vetro con capacità di 250 ml per misurare la portata in condizioni laminari (flussi molto bassi).

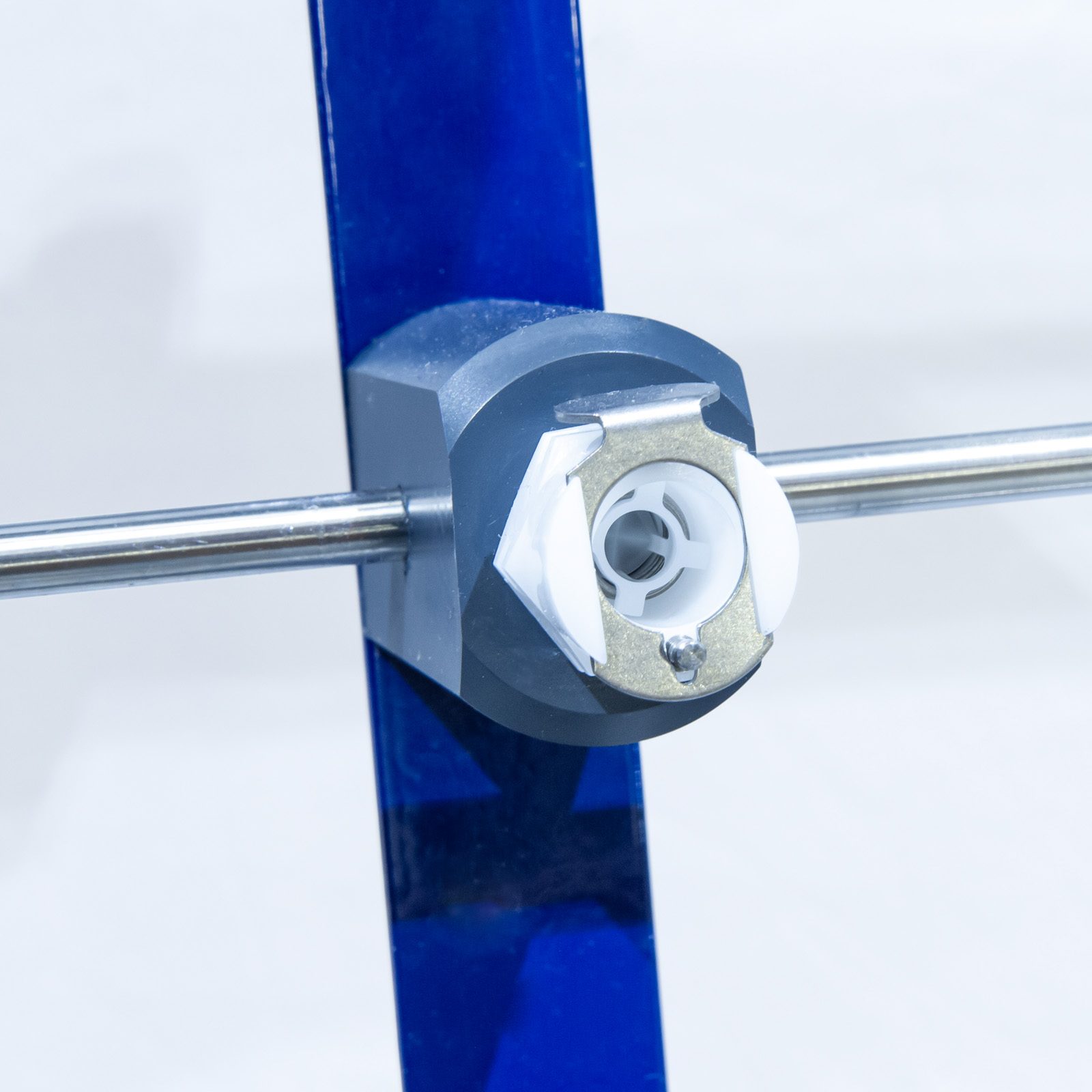

Ogni presa di pressione è dotata di una connessione autosigillante ad azione rapida. Vengono forniti attacchi per sonda con un’adeguata quantità di tubi in polietilene traslucido in modo che qualsiasi coppia di prese di pressione possa essere collegata rapidamente.

Tutti i tubi di prova e i tubi di collegamento fissi sono fabbricati in acciaio inox.

Dettagli tecnici per tubi di prova:

Diametro:

Diametro esterno 1,6,4 mm x diametro interno 4,5 mm

Categorie: Serie C – Meccanica dei fluidi avanzata, C6-MKII-10 – Misurazioni dell’attrito dei fluidi, Chimico, Civile, Educativo, Meccanico

Disponibilità: Su richiesta

Specifiche tecniche

• F1-10-A: 220-240 V / monofase / 50 Hz / 10 A
• F1-10-B: 110-120 V / monofase / 60 Hz / 10 A
• F1-10-G: 220 V / monofase / 60 Hz / 10 A
• F1-10-2-A: 220-240 V / monofase / 50 Hz / 10 A
• F1-10-2-B: 110-120 V / monofase / 60 Hz / 10 A
• F1-10-2-G: 220 V / monofase / 60 Hz / 10 A
