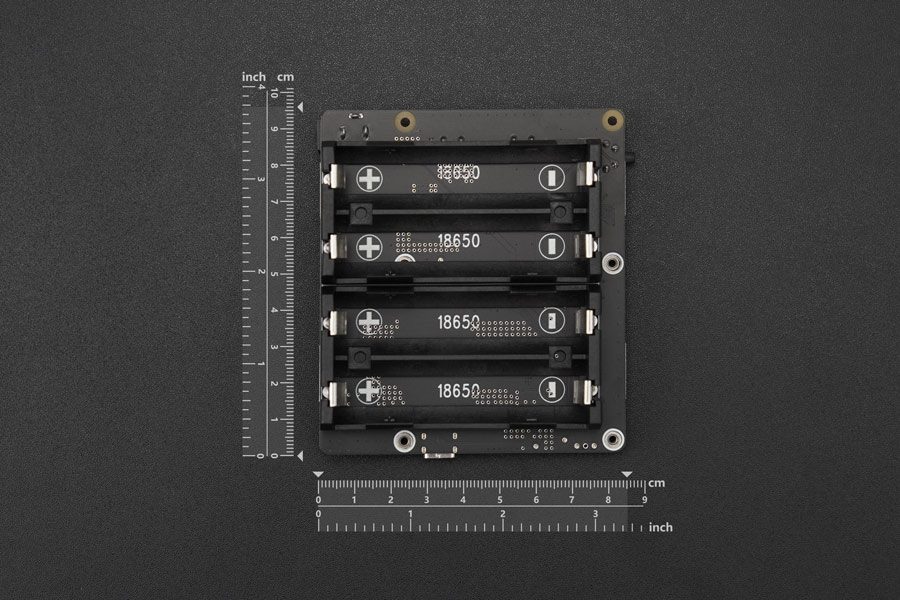

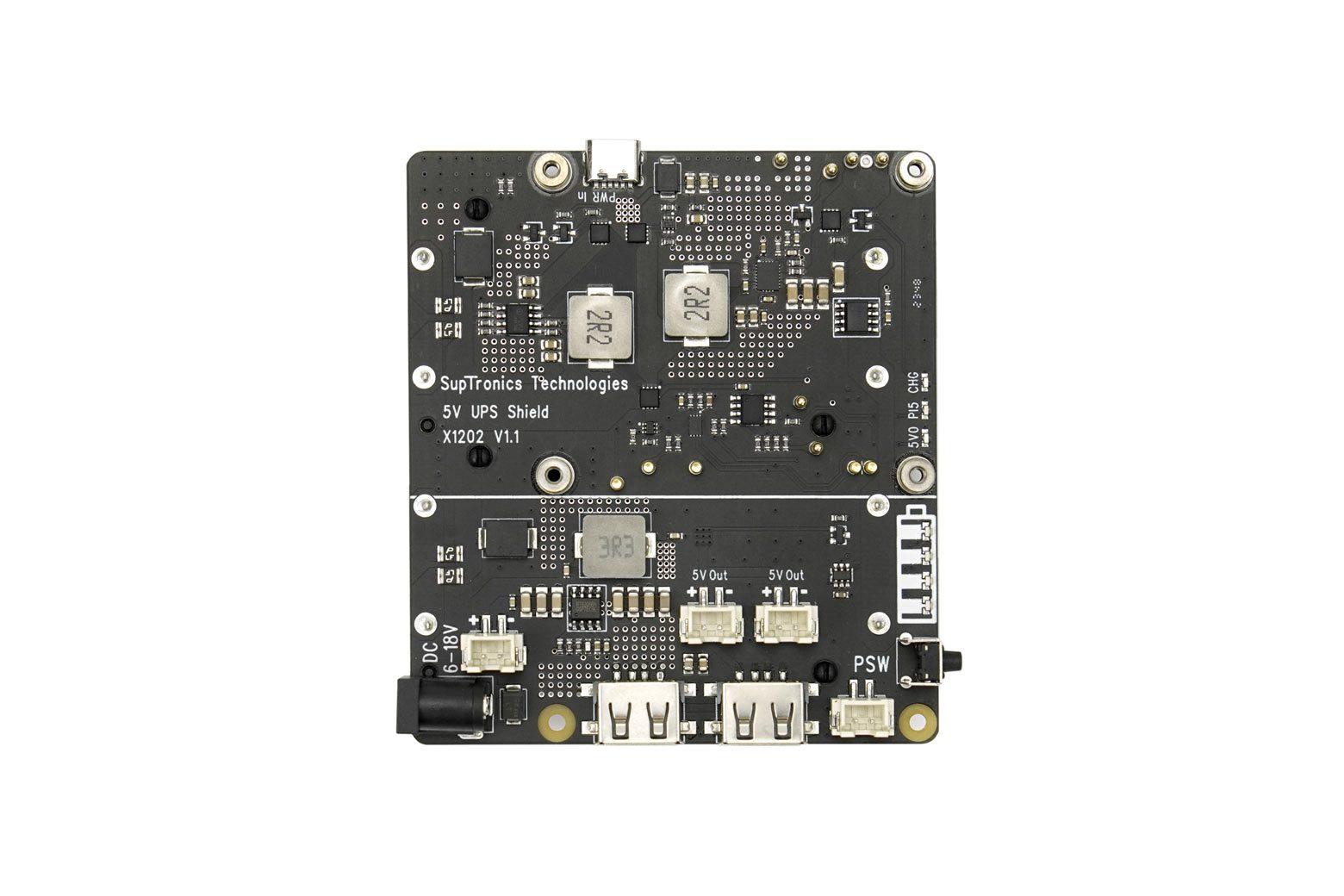

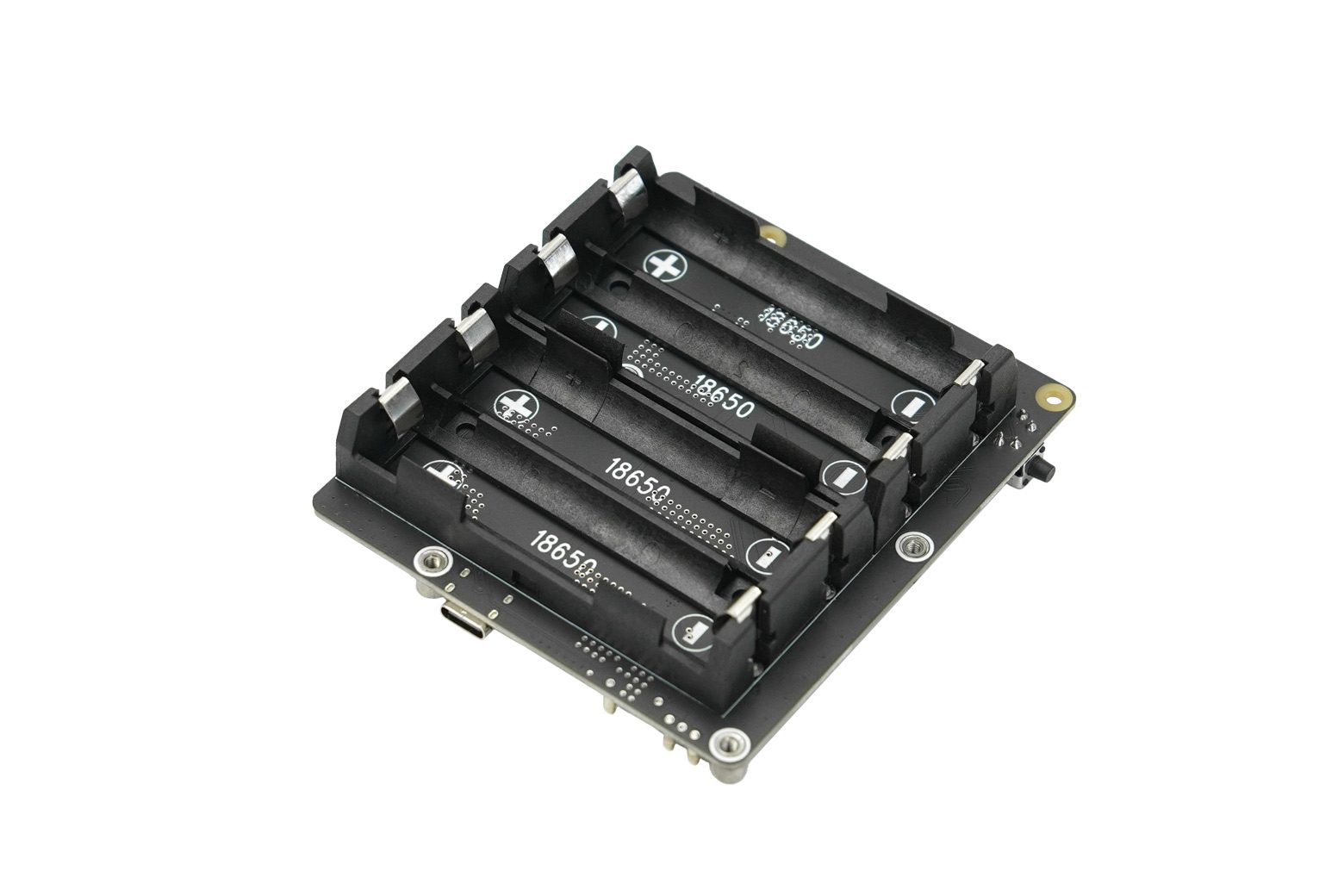

CAPPELLO UPS con batteria Raspberry Pi 5 18650 (5,1 V 5 A) – FIT0992

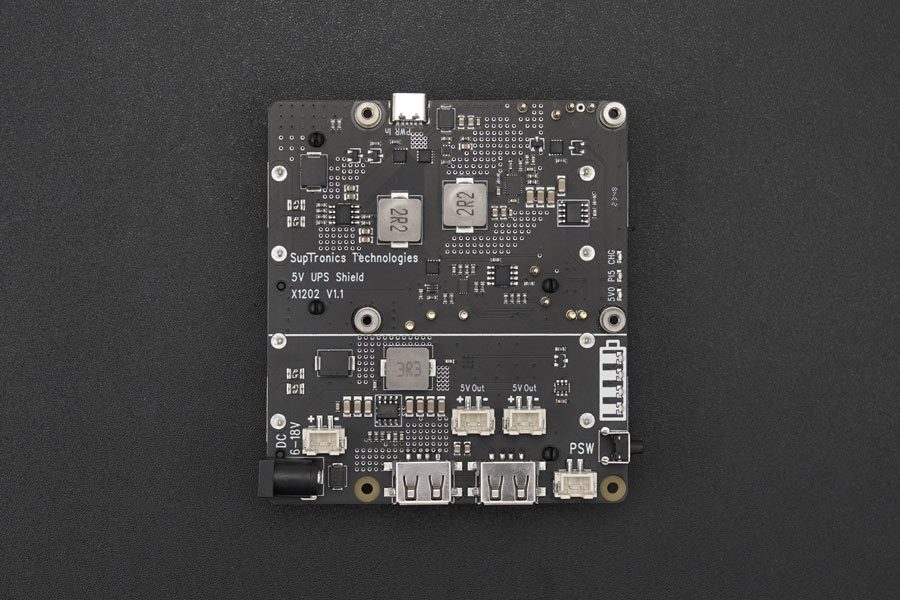

Introduzione Si tratta di una scheda di espansione per gruppo di continuità (UPS) progettata specificamente per il computer a scheda singola Raspberry Pi 5. Può essere utilizzato come alimentatore mobile, fornendo un’uscita stabile da 5 V con un massimo di 5 A. Il suo sistema avanzato di gestione dell’energia può monitorare in modo intelligente lo stato di alimentazione del Raspberry Pi 5 e interrompere automaticamente l’alimentazione quando il Raspberry Pi 5 si spegne, aumentando così il tempo di utilizzo e la durata della batteria. Supporta il rilevamento di interruzioni di corrente e guasti dell’adattatore di alimentazione e può passare automaticamente all’alimentazione UPS in caso di interruzione di corrente o guasto dell’adattatore. Può accendersi automaticamente quando viene ripristinata l’alimentazione e può essere completamente spento tramite il software e il rilevamento del livello della batteria I2C. È possibile impostare la tensione di spegnimento automatico. Inoltre, supporta la ricarica rapida con una tensione di carica massima di 3 A, consentendo una ricarica rapida. È adatto per l’alimentazione mobile per Raspberry Pi 5 in varie applicazioni come auto intelligenti, configurazioni di apparecchiature esterne e scenari di rilevamento. Schema di installazione della scheda di espansione UPS Raspberry Pi 5 Schema di interfaccia della scheda di espansione UPS Raspberry Pi 5 Istruzioni e avvertenze di sicurezza 1. È essenziale leggere e comprendere queste istruzioni e avvertenze di sicurezza prima di caricare le batterie. Le batterie ai polimeri di litio e agli ioni di litio sono volatili. La mancata lettura e osservanza delle istruzioni riportate di seguito può provocare incendi, lesioni personali e danni materiali se caricato o utilizzato in modo improprio. 2. Non effettuare mai un collegamento con polarità errata durante la carica o la scarica dei pacchi batteria. Controllare sempre la polarità del connettore della batteria per assicurarsi che “+” sia collegato a “+” e “-” sia collegato a “-” 3. Non mescolare e utilizzare batterie vecchie con batterie nuove o batterie con nomi di marca diversi 4. Le batterie al litio hanno una durata di ciclo limitata. Sostituire le batterie vecchie con batterie nuove quando raggiungono la loro durata utile o quando hanno due anni, a seconda di quale evento si verifichi per primo. 5. Quando si carica il pacco batteria, posizionare la batteria in un contenitore ignifugo. Non lasciare lo schermo dell’UPS su materiale in legno o moquette incustodito 6. Tenere lo schermo dell’UPS lontano dalla portata dei bambini per garantire la loro sicurezza 7. Non alimentare il Raspberry Pi tramite la presa USB di tipo C. 8. Non utilizzare la batteria 18650 con circuito di protezione integrato Caratteristiche Compatibilità e connessione Compatibile con Raspberry Pi 5 e Raspberry Pi Alimentazione USB-C Connessione Pogo Pin per alimentare il Pi, eliminando la necessità di cavi aggiuntivi Si collega al Pi tramite comodi Pogo Pin Connettore XH2.54 disponibile per aggiungere il proprio pulsante di accensione Gestione energetica ed efficienza Fornisce fino a 10 ore di funzionamento continuo Supporta un’uscita di corrente massima di 5,1 V 5000 mA MOSFET di potenza avanzato integrato per ridurre al minimo la perdita di potenza Convertitore DC-DC step-down ad alta efficienza integrato con un’efficienza fino al 95% per una conversione di potenza ottimale Fornisce corrente di uscita fino a 5,5 A Ampio intervallo di ingresso operativo da 6 V a 18 V Consente l’ingresso di alimentazione da varie fonti Commutazione continua dell’alimentazione tra alimentazione di backup e adattatore di alimentazione Gestione avanzata del percorso di alimentazione del sistema per ridurre al minimo la ricarica e lo scaricamento frequenti delle batterie Consumo energetico in standby estremamente basso Gestione e indicatori della batteria Supporta la ricarica rapida della batteria con una capacità di 3.000 mA il controllo della carica può essere gestito tramite GPIO Fornisce protezione contro sovracorrente e sovratensione della batteria Protezione integrata contro la connessione inversa delle celle della batteria Sistemi integrati di indicatore di livello carburante per la lettura della tensione e della percentuale della batteria I LED integrati indicano i livelli di carica e scarica della batteria Dispone di un supporto per batteria 18650 a 4 celle Spegnimento sicuro automatico quando la tensione della batteria è bassa (programmabile) Design e interfaccia utente Il pulsante integrato esegue le stesse azioni del pulsante di accensione del Pi Interrompe automaticamente l’alimentazione quando il Pi è spento Il LED integrato indica l’alimentazione rilevamento stato e Pi Rilevamento perdita di alimentazione CA e guasto dell’adattatore di alimentazione tramite GPIO Accensione automatica quando l’alimentazione viene applicata o ripristinata Progettato per essere fissato sul fondo, consentendo l’uso degli HAT preferiti accanto ad esso Specifiche Ingresso alimentazione: 6-18 V CC, (adattatore di alimentazione 12 V CC 3 A consigliato) Uscita UPS: 5 V ±5% Max 5 A Corrente di carica della batteria: Max 2,3-3,2 A Tensione batteria terminale: 4,23 V Soglia di ricarica della batteria: Dimensioni PCB 4,1 V: 97,4 mm x 85 mm Porte e connettori Jack di alimentazione CC – 5,5 x 2,1 mm Presa per batteria 18650 a 2 celle x 2 Connettore di uscita di alimentazione da 5 V x 2 – XH2.54 Presa di uscita di alimentazione USB 2.0 tipo A a 2 pin x 2 Connettore del pulsante di alimentazione esterno x 1 – XH2.54-2P Lista di spedizione UPS Raspberry Pi 5 x1 Confezione di viti x1 Documenti Wiki del prodotto
