Caricabatterie al litio V1.0 – DFR0208

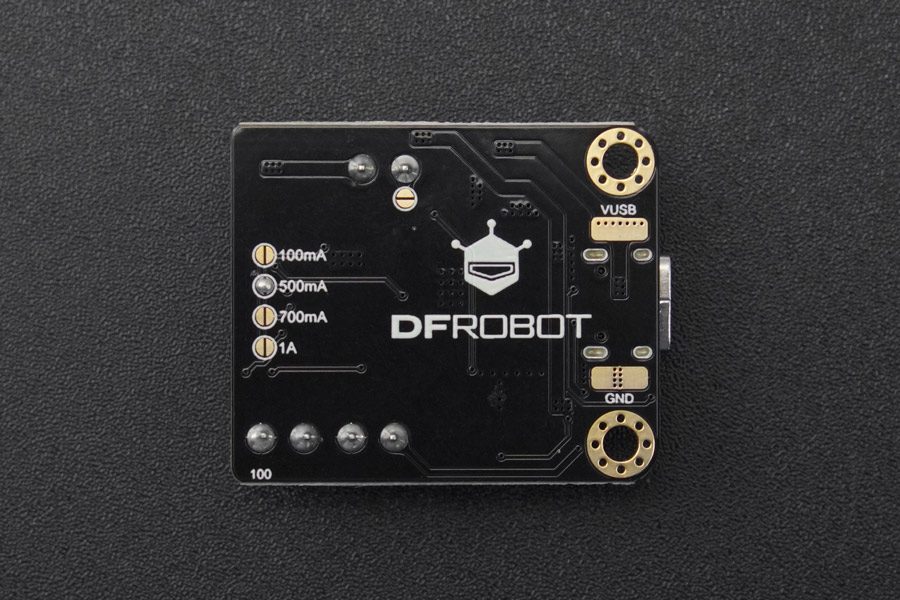

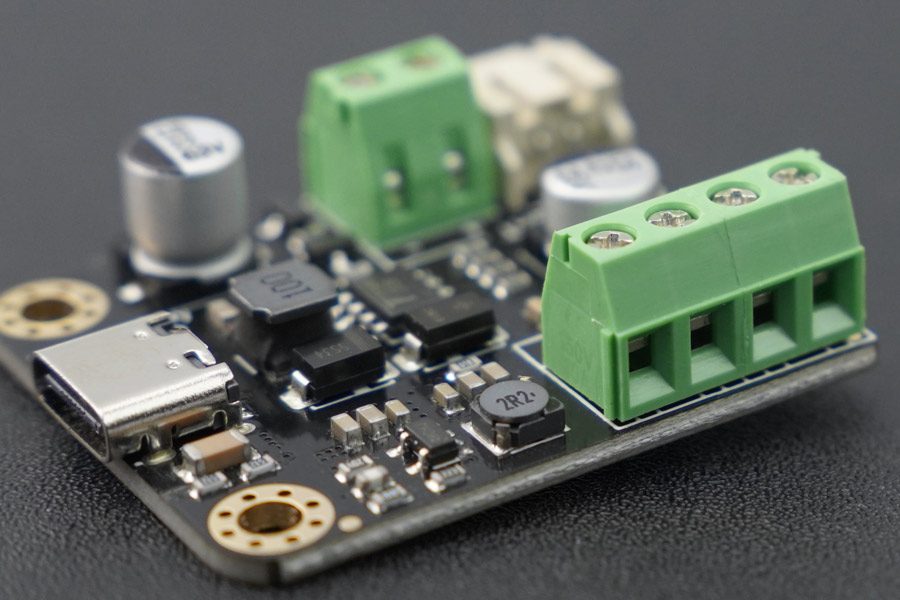

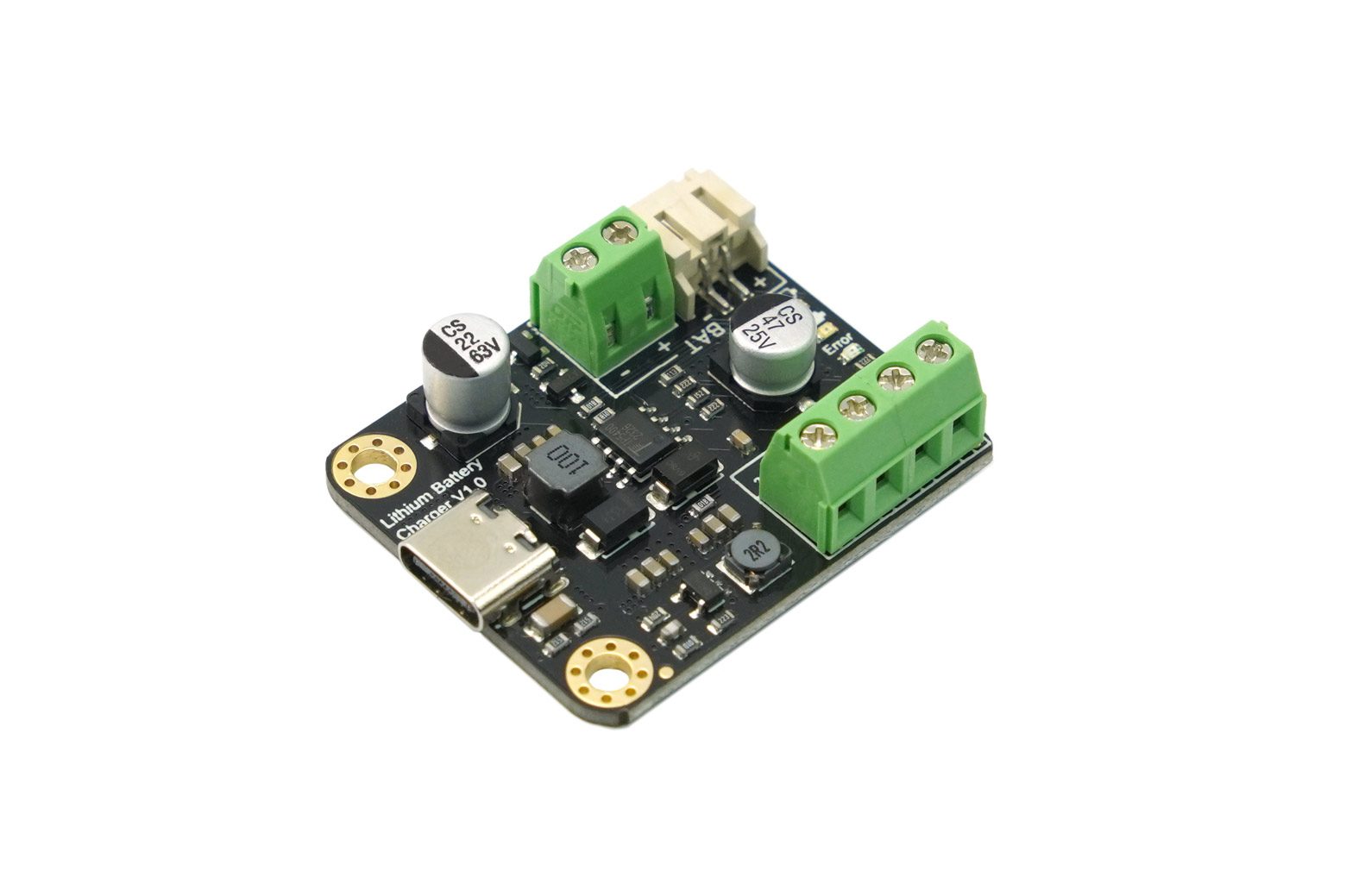

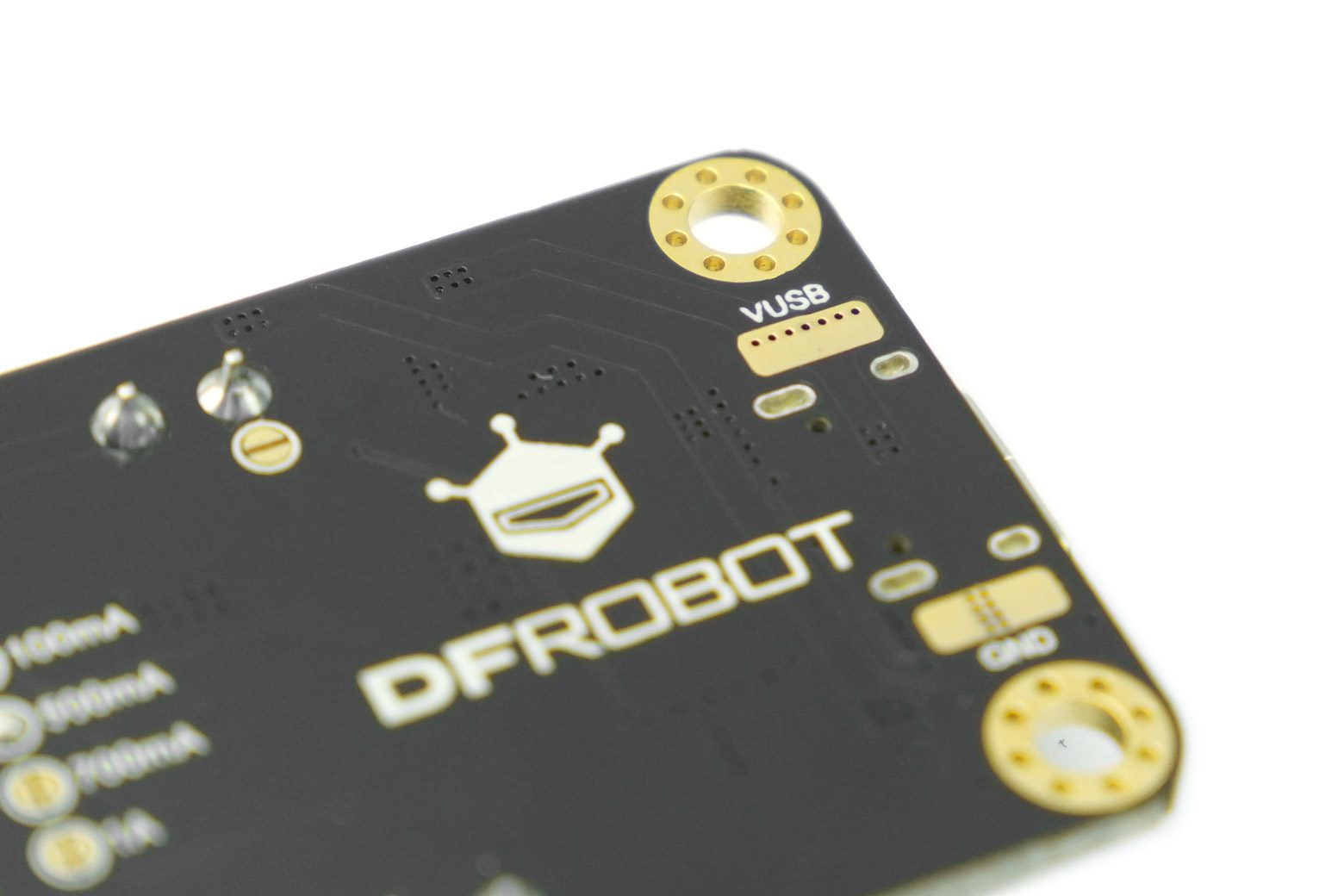

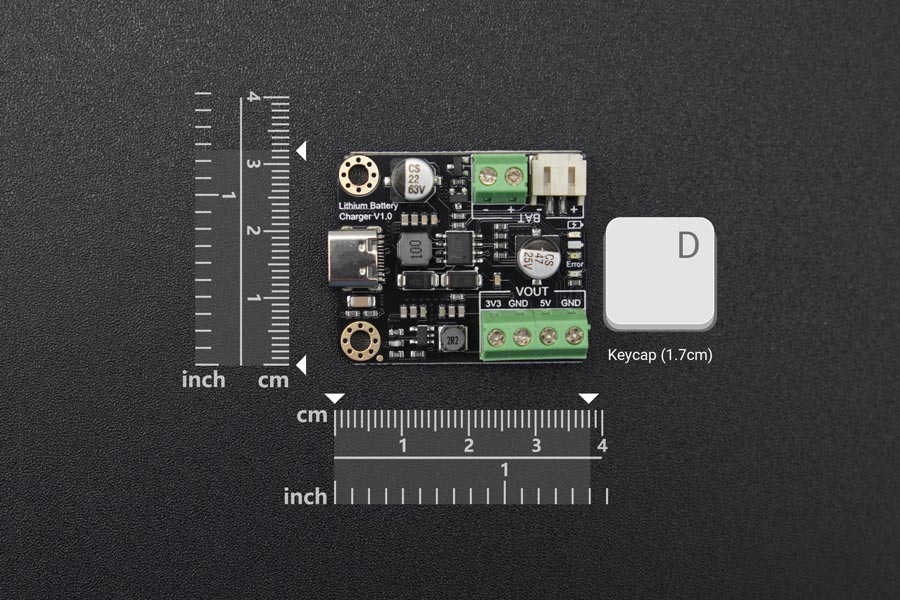

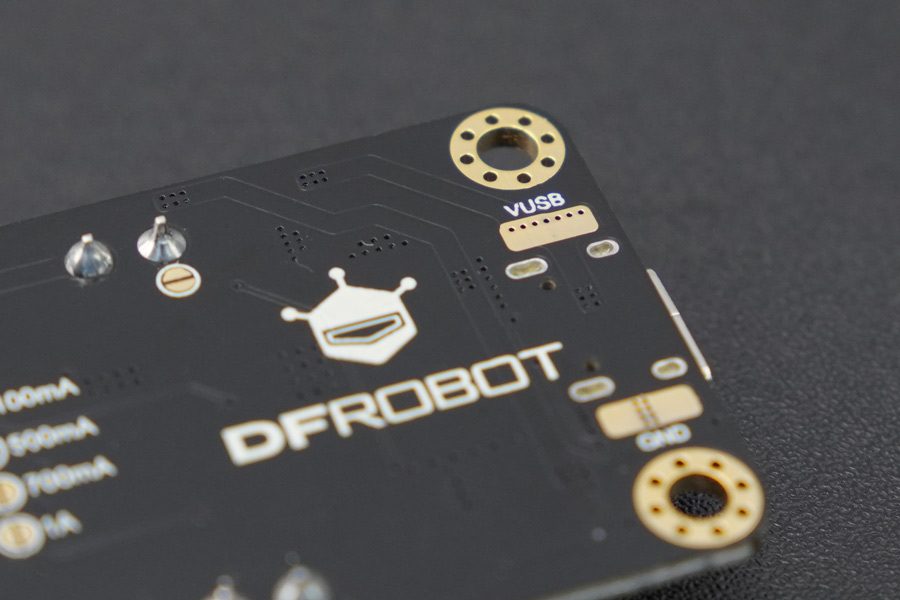

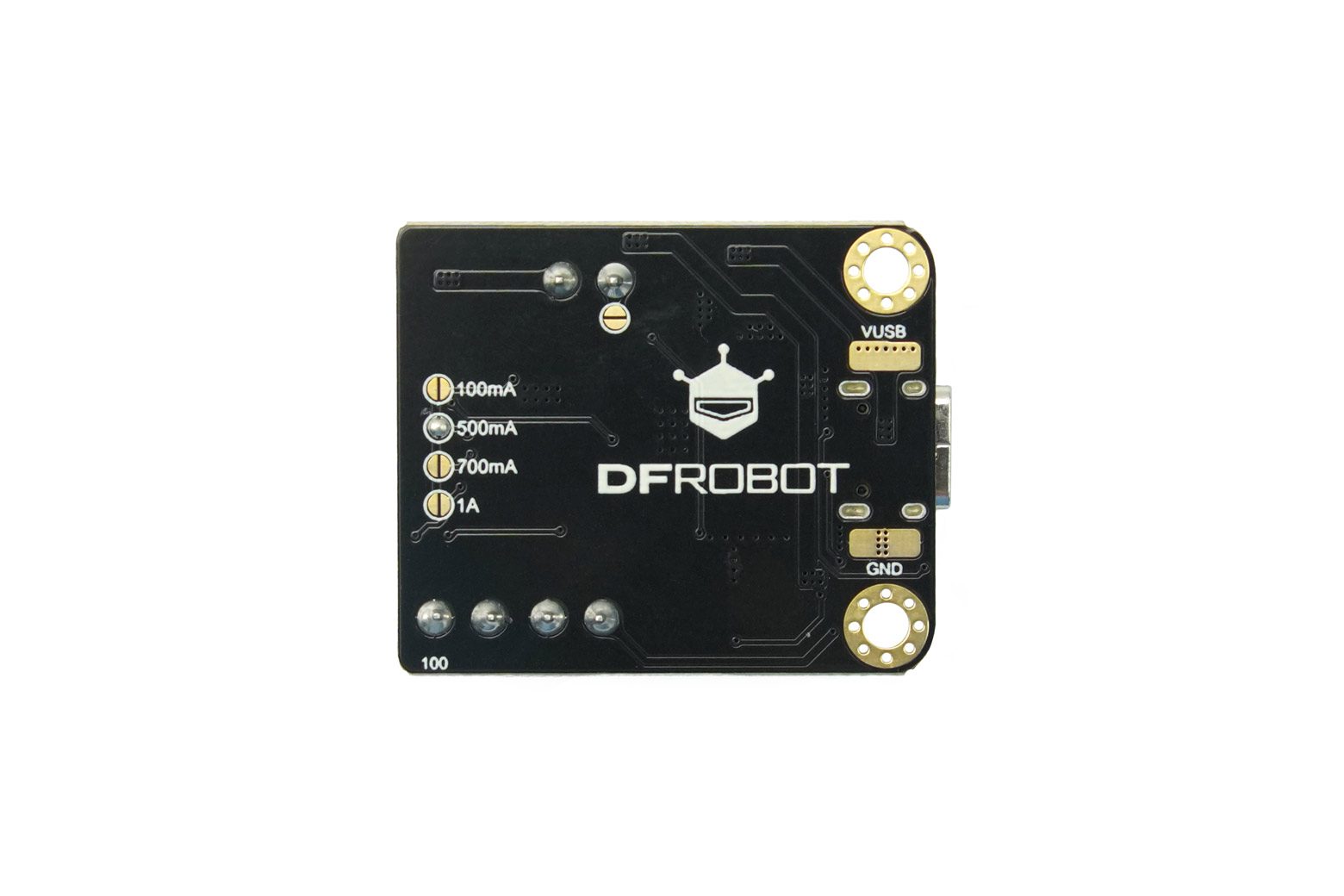

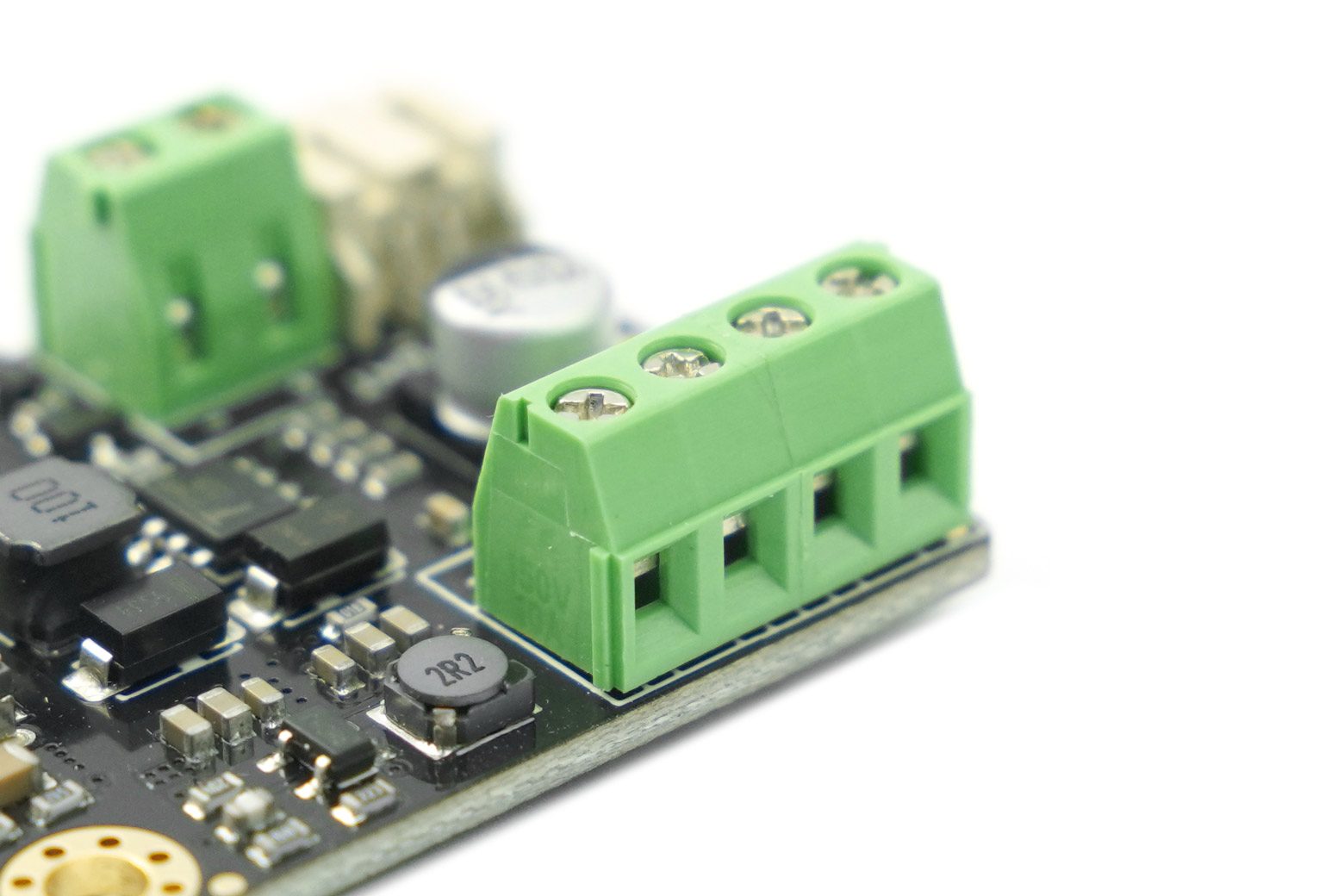

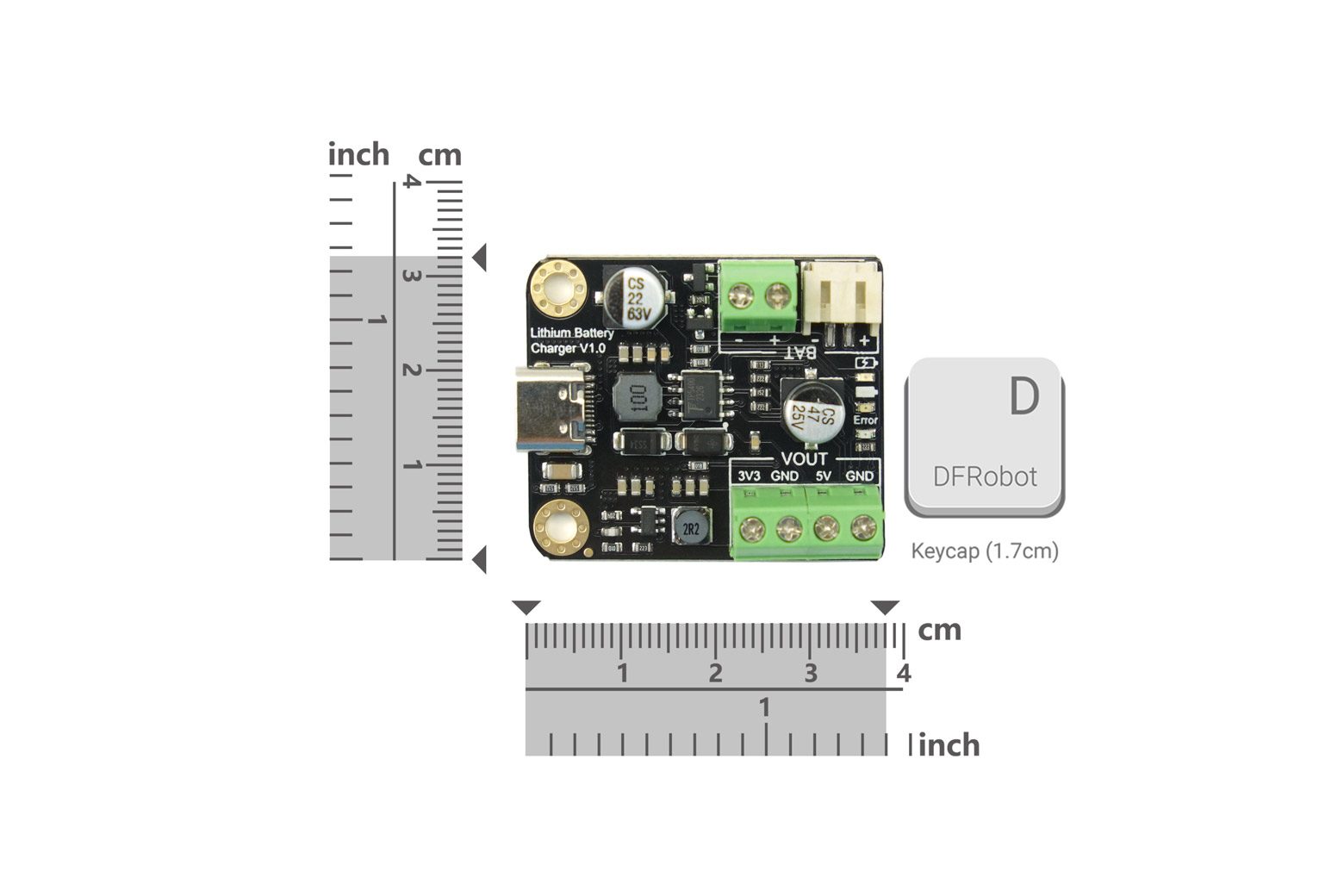

Introduzione Se hai bisogno di caricare batterie LiPo, questo semplice caricabatterie farà proprio questo, e lo farà velocemente! Il caricabatterie al litio può caricare una batteria LiPo da 3,7 V a una velocità di 500 mA all’ora. È progettato per caricare batterie agli ioni di litio o ai polimeri di litio a cella singola. Controlla la scheda tecnica qui sotto per vedere se funzionerà con la tua batteria. La scheda incorpora un circuito di ricarica, un LED di stato, un connettore per la batteria (tipo JST utilizzato nelle batterie che trasportiamo) e un connettore USB di tipo C. Due piccoli fori di montaggio consentono di integrare facilmente questo caricabatterie in un progetto. Contenuto dell’aggiornamento V1.0: 1. La stampa serigrafica PCB è stata aggiornata da V0.2 a V1.0 2. Aggiungere la selezione del pad corrente sul retro del PCB e selezionare la corrente di carica appropriata cortocircuitando il pad (100 mA, predefinito 500 mA, 700 mA, 1000 mA) 3. La porta Micro USB dell’interfaccia di ricarica viene aggiornata alla porta Type-c, che è più comoda da usare. 4. Aggiungere due terminali di interfaccia di uscita, 3,3 V e 5 V, che possono essere utilizzati per alimentare altri dispositivi. 5. Aggiunta la funzione di protezione della connessione inversa, utilizzata principalmente quando la batteria è completamente scarica, la spia di carica e la spia di piena potenza si accendono e non è possibile eseguire la ricarica normale. Dopo aver saldato il cuscinetto di protezione della connessione inversa, è possibile eseguire la ricarica normale, ma il modulo perderà la protezione della connessione inversa; dopo aver scollegato il cuscinetto di protezione da cortocircuito, è possibile ripristinare la funzione di protezione della connessione inversa. Figura: Interfacce delle specifiche del caricabatterie per batterie al litio Corrente di carica: 100 mA, 500 mA (predefinita), 700 mA, 1000 mA tensione CC/costante opzionale Modello batteria: batteria agli ioni di litio o polilitio a cella singola Interfaccia: ricarica da batteria di tipo JST USB Type-c o con accesso al terminale Con tre indicatori di stato Precisione: 1,5% (pre-regolata su tensione di carica di 4,2 V) Terminazione di carica C/10 Temperatura ambiente operativo: -40℃～85℃ Dimensioni: 38*32*1,6 mm Elenco di spedizione Carica batteria al litio x1 Documenti V1.0 Diagramma schematico e diagramma delle dimensioni del PCB Progetti Progetto 1. Luce della Terra – Una lampada per stampa 3D basata su un accelerometro giroscopico BMI160 Una luce può essere accesa bussando sul tavolo. Elenchi dei materiali: Gravità: I2C BMI160 Sensore di movimento inerziale a 6 assi Beetle – Il più piccolo Arduino Caricabatterie al litio da 3,7 V Batteria al litio da 3,7 V 10 perline lampada piranha Una piccola quantità di pigmento acrilico (verde, giallo, blu e marrone; se viene fornito il pigmento grigio e bianco, non è necessario preparare il colore a olio) Pittura a olio grigio chiaro e bianco Un bel pulsante da 2 piedi (l’ho comprato su Taobao) Cavo conduttore (2 mm) (In caso negativo, sostituirlo con filo di ferro dolce) Asta cava in PVC da 40 cm (io uso quella con diametro esterno 9 mm e diametro interno 5 mm) Una vite e un dado con una lunghezza di 20 mm Progetto 2. Come realizzare un orologio intelligente con ESP32? Ho sempre sognato di realizzare un orologio da tavolo che, senza funzioni complesse, fosse solo più piccolo e potesse visualizzare l’ora. Hardware: Gravity I2C OLED-2864 Display Gravity: Accelerometro a triplo asse I2C Beetle BLE – Il più piccolo caricabatteria al litio bluetooth Arduino Batteria agli ioni di litio polimerica da 3,7 V – Guscio da 1000 mA (stampa 3D) Lavagna acrilica nera trasparente Progetto 3. Un regalo di Natale per un bambino e una ragazza carini – Un cappello da coniglio intelligente – basato su un sensore EMG Cose di cui potresti aver bisogno in questo progetto: Gravità: sensore EMG analogico di OYMotion ×1 Beetle – Il più piccolo Arduino ×1 Caricabatterie al litio ×1 Batteria al litio da 3,7 V ×1 Micro Servo 9g 180° ×2 Cappello da coniglio ×1 Aghi e filo Interruttore a levetta a due fasi ×1 Elastico (larghezza: 1,5 cm Lunghezza: 40 cm) ×1 Stick ×2 Progetto adesivo hot melt 4. Lampada a forma di zucca di Halloween realizzata da micro:bit Come può un Halloween senza una lampada a forma di zucca? La lampada a forma di zucca realizzata da Microbit, recentemente popolare, è una buona scelta. Microbit *2 Scheda di espansione micro:bit per Boson (compatibile con gravità) *1 Striscia LED RGB digitale 180 LED – (3 m)(resistente alle intemperie) *1 Batteria da 3,7 V *2 Caricabatterie al litio *1
