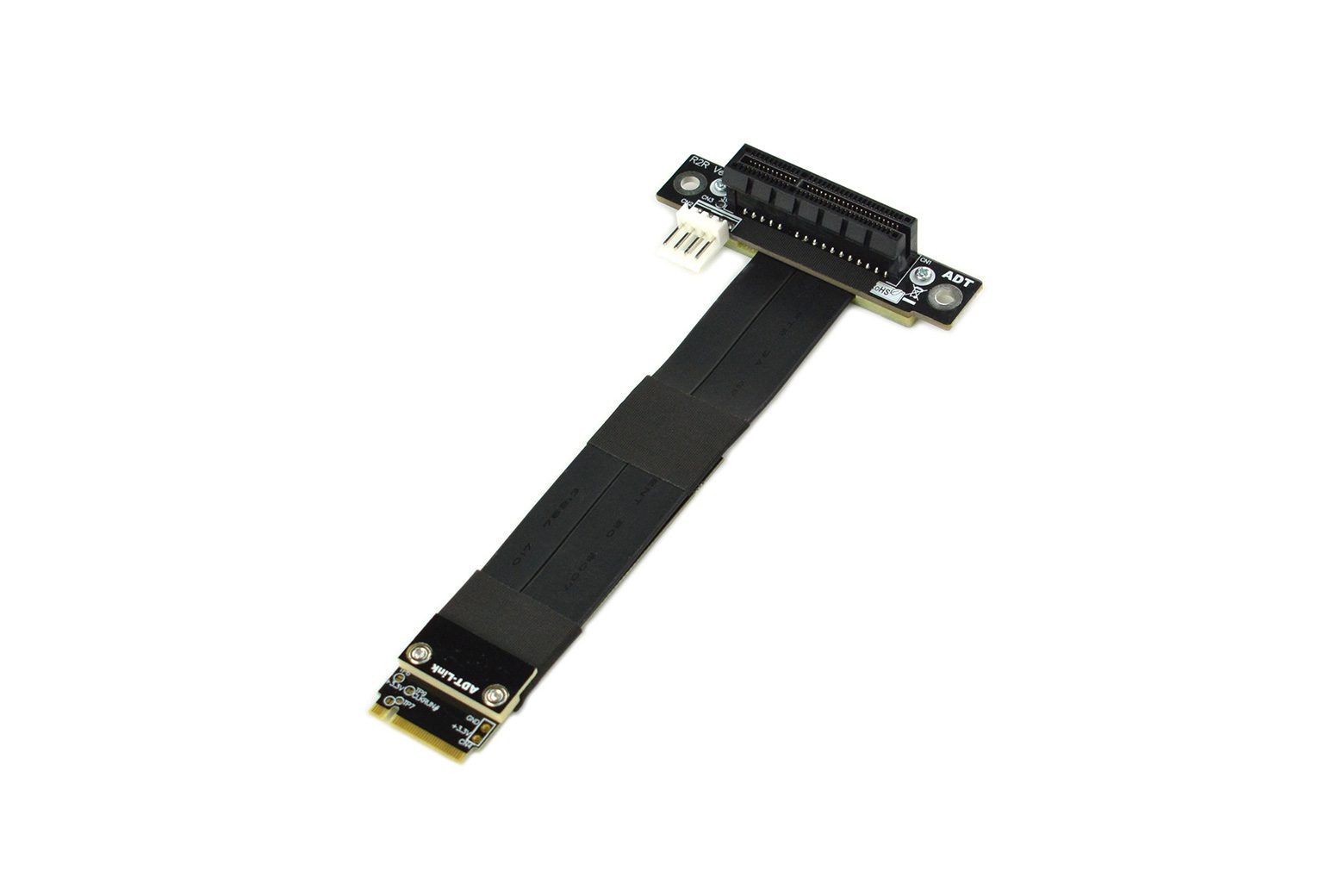

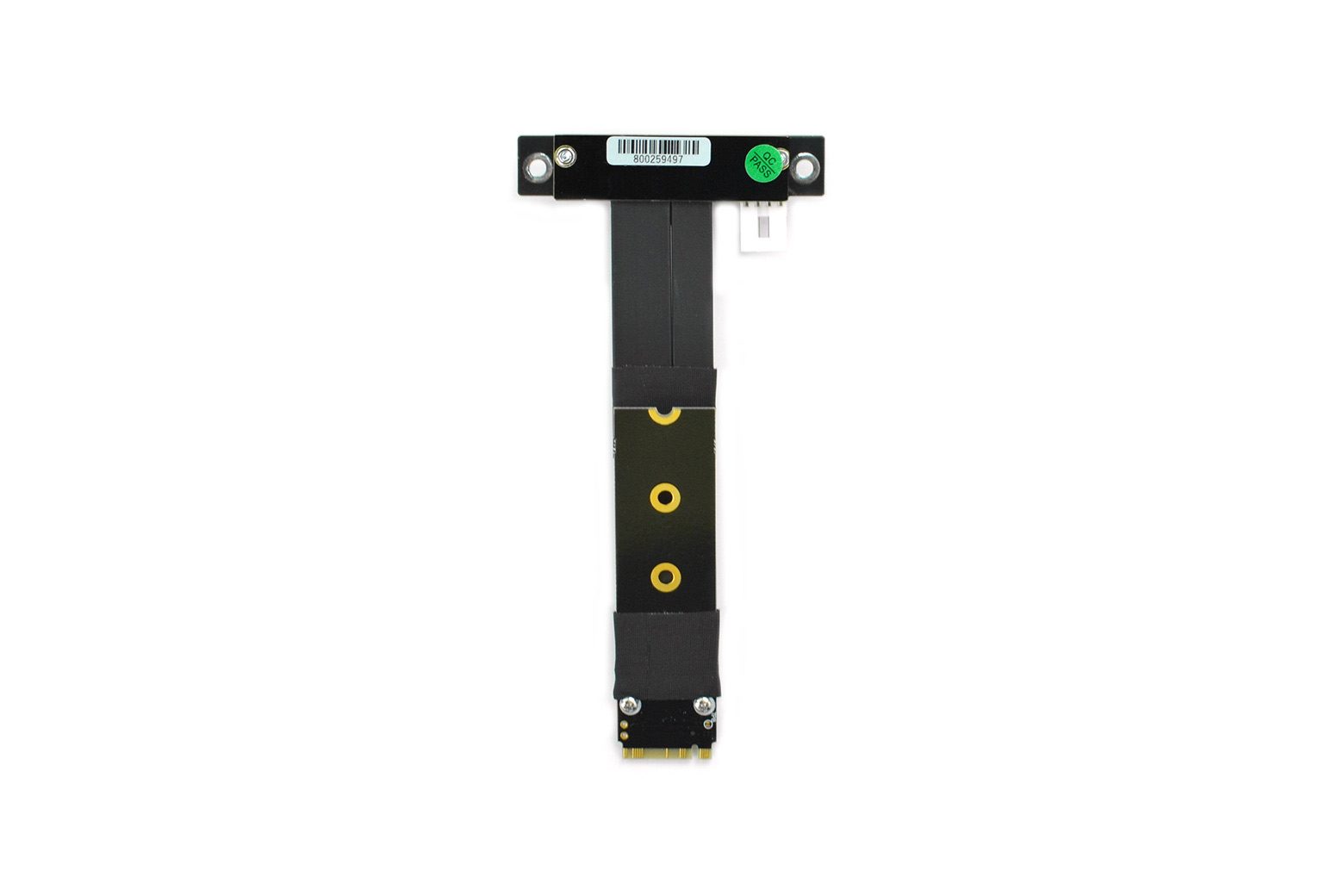

Cavo di prolunga R42SR M.2 Key – FIT0782

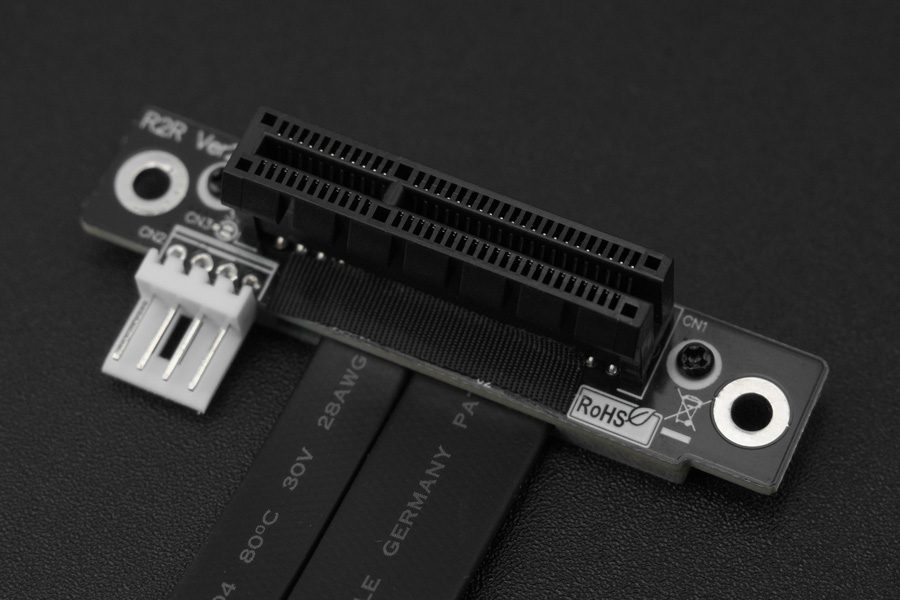

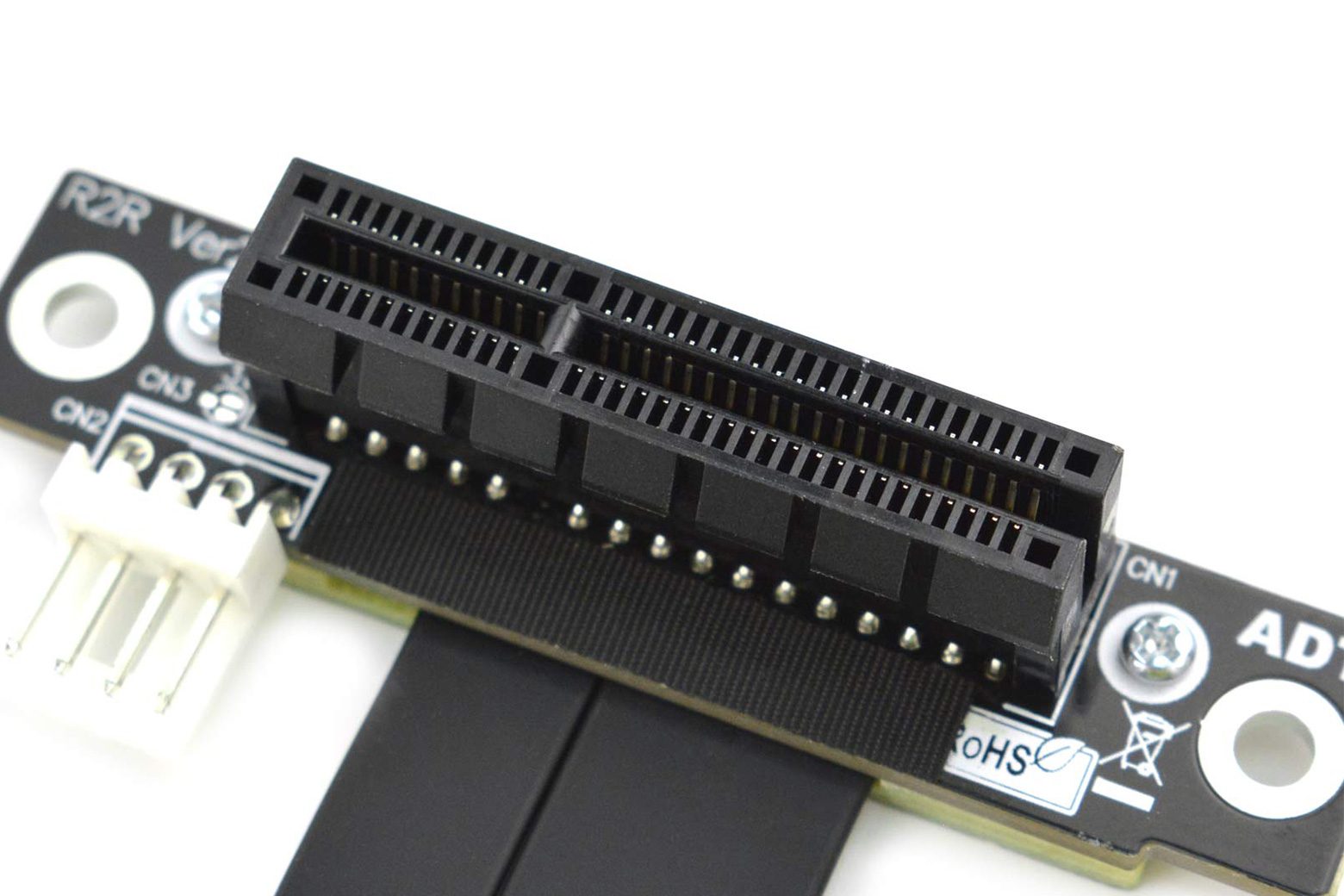

Introduzione Questo cavo di prolunga M.2 Key-M PCI-E x4 è progettato appositamente per gli utenti di LattePanda. Offre una trasmissione del segnale stabile a piena velocità PCIe3.0 e la velocità massima può raggiungere 32 G/bps. Il cavo supporta schede di rete ad alta velocità, schede di acquisizione, schede disco rigido SSD NVMe, schede adattatori USB, PCI-E x4 e altre interfacce. Grazie al design del segnale differenziale senza foro, non vi è alcun problema di interferenza di attenuazione del segnale nella capacità parassita e nell’induttanza parassita, inoltre non ci sarà più il micro cortocircuito CAF, il che garantisce la durata del cavo. Il prodotto utilizza materiali di alta qualità e precisione di lavorazione PCB. Lo spessore del rame è addensato a 1 oncia. Ha un contenuto d’oro sufficiente nelle dita d’oro e una buona conduttività, che impedisce notevolmente la ruggine del cavo e riduce i problemi dello schermo blu. Il cavo è protetto da una guarnizione PCB dello spessore di 3 mm nel punto di saldatura del metallo ed è fissato con viti e dadi esagonali. Il prodotto è robusto e affidabile, resistente alla trazione, anti-interferenza e non facile da rompere. Il filo può essere piegato e piegato senza comprometterne l’utilizzo. Dal punto di vista umano, il PCB è progettato per essere nano e grasso, in particolare per non rimanere bloccato sulla scheda grafica, il che rende anche la scheda più facile da installare, riducendo il rischio di danni. Figura: diagramma di definizione dei pin per la porta di alimentazione Nota: 1. L’interfaccia M.2 stessa non ha capacità di alimentazione a 12 V. Deve essere collegato a una scheda PCIe di alimentazione da 12 V per funzionare normalmente. 2. Assicurarsi di riconoscere la direzione quando si collega e non collegarlo in posizione inversa o spenta, altrimenti il dispositivo potrebbe bruciarsi. Si prega di tenere prima la presa del dispositivo quando si collega in caso di rottura del pin della presa a causa di una forza eccessiva. 3. Le condizioni delle varie schede madri e le capacità di trasmissione del segnale delle apparecchiature sono diverse, quindi gli effetti di utilizzo del prodotto potrebbero non essere tutti uguali. Specifiche Cavo di prolunga della scheda adattatore PCI-E Velocità di larghezza di banda: PCIe3.0x4 massima velocità, fino a 32 G/bps Lunghezza: 0,1 m / 3,94 pollici Elenco di spedizione R42SR M.2 Key-M PCI-E x4 Cavo di prolunga x1
