CEK MKII – Studi sulla miscelazione dei fluidi

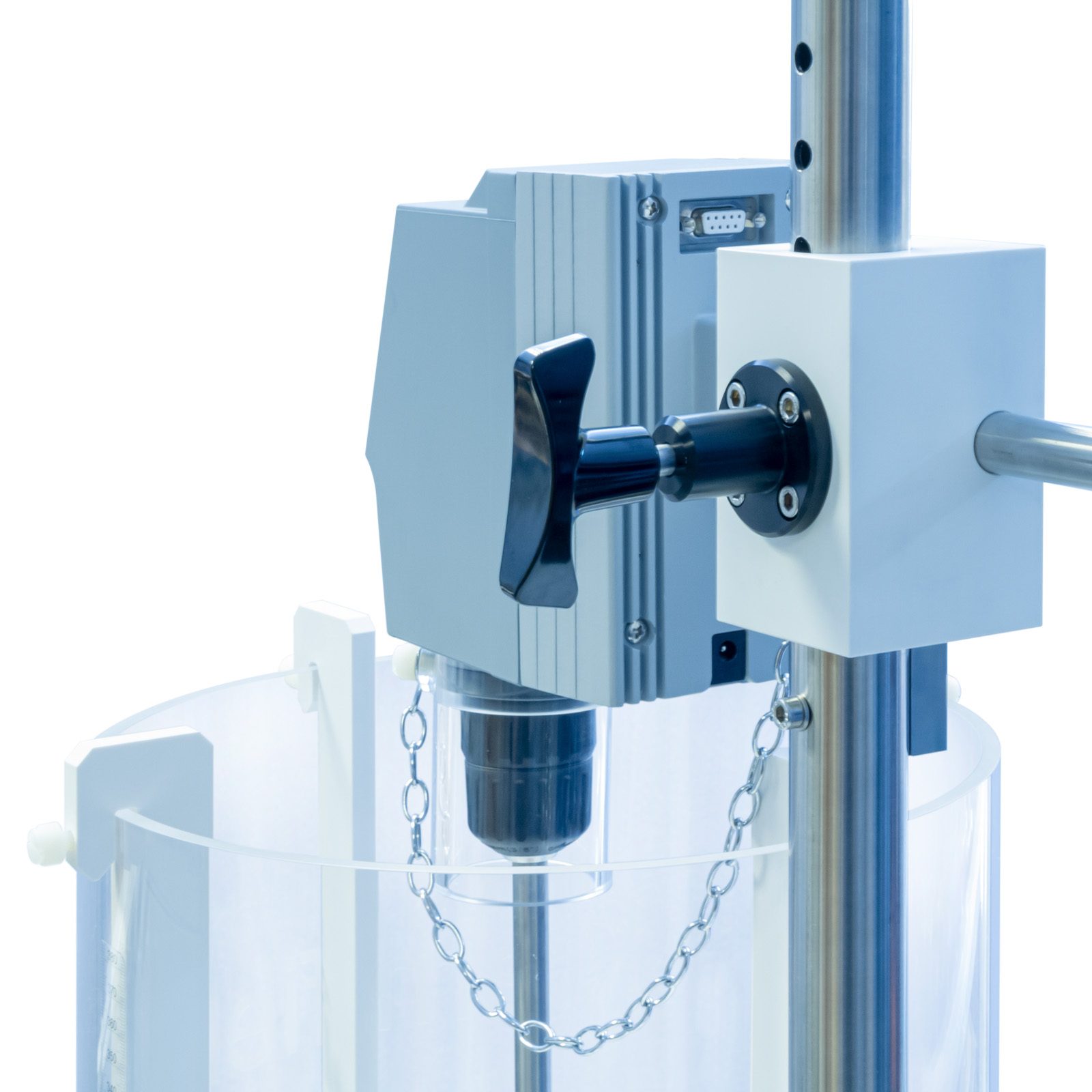

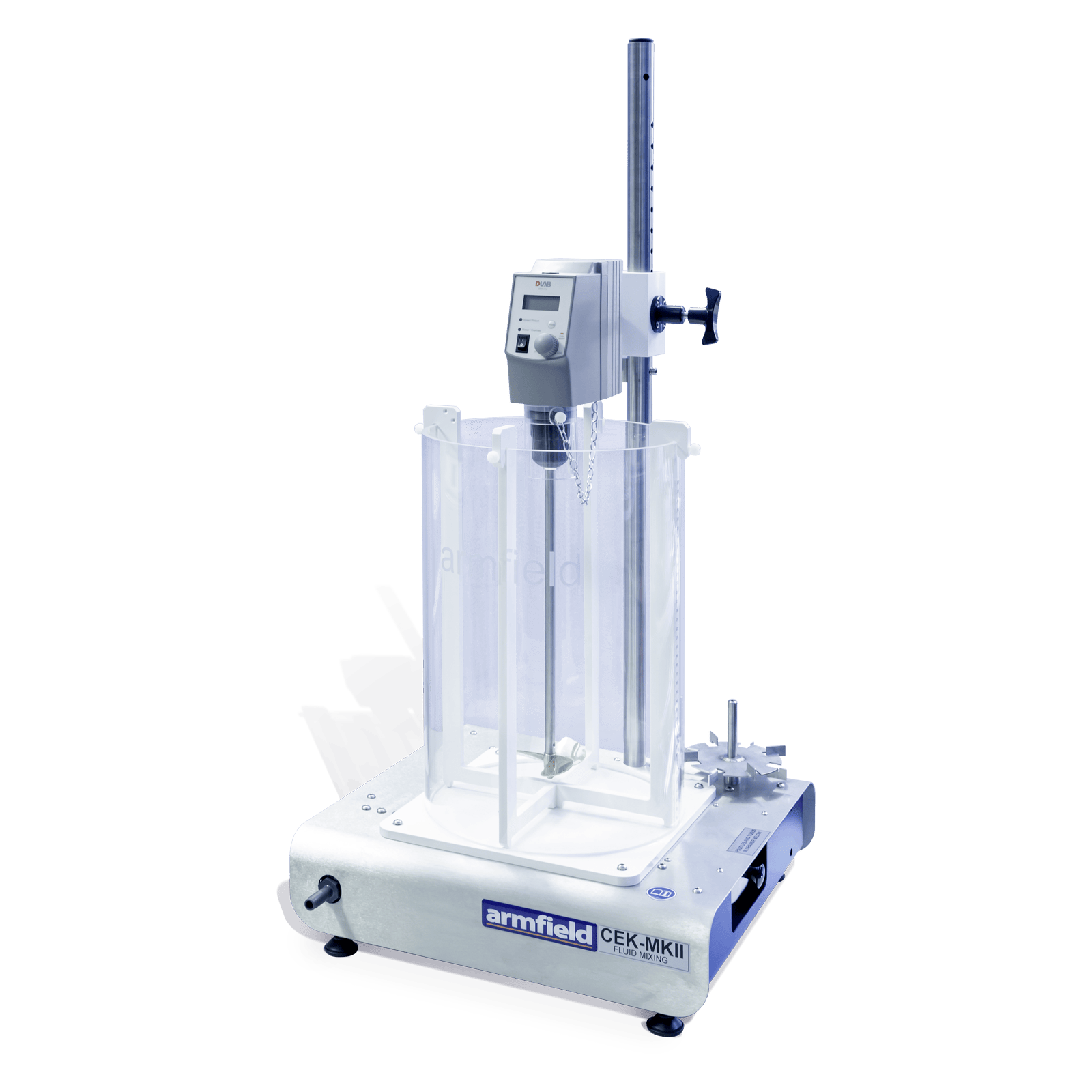

L’apparecchio comprende un recipiente di miscelazione in acrilico trasparente montato su una base in acciaio inox. Sopra questo è montato un miscelatore elettronico a velocità variabile con misurazione elettronica della coppia incorporata.

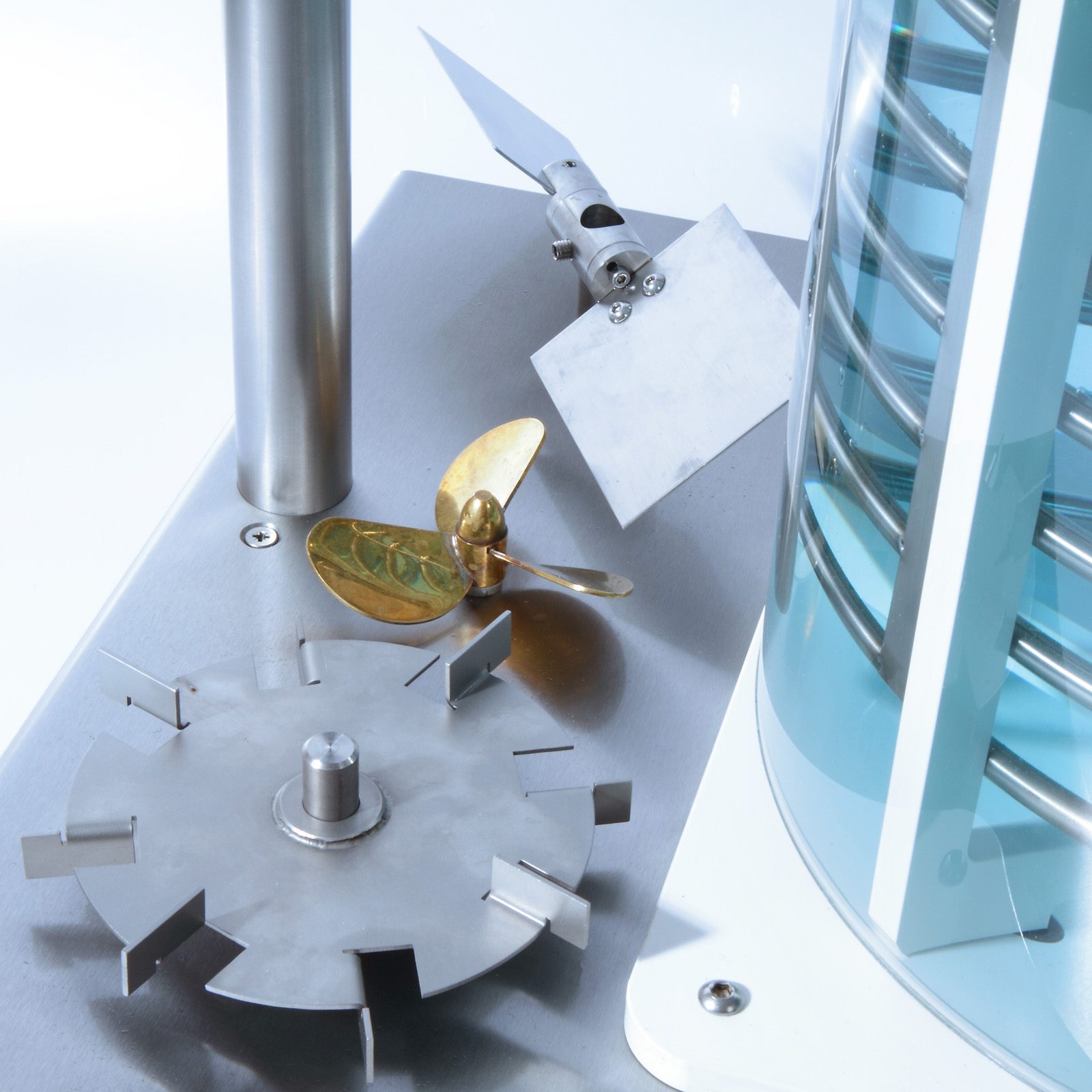

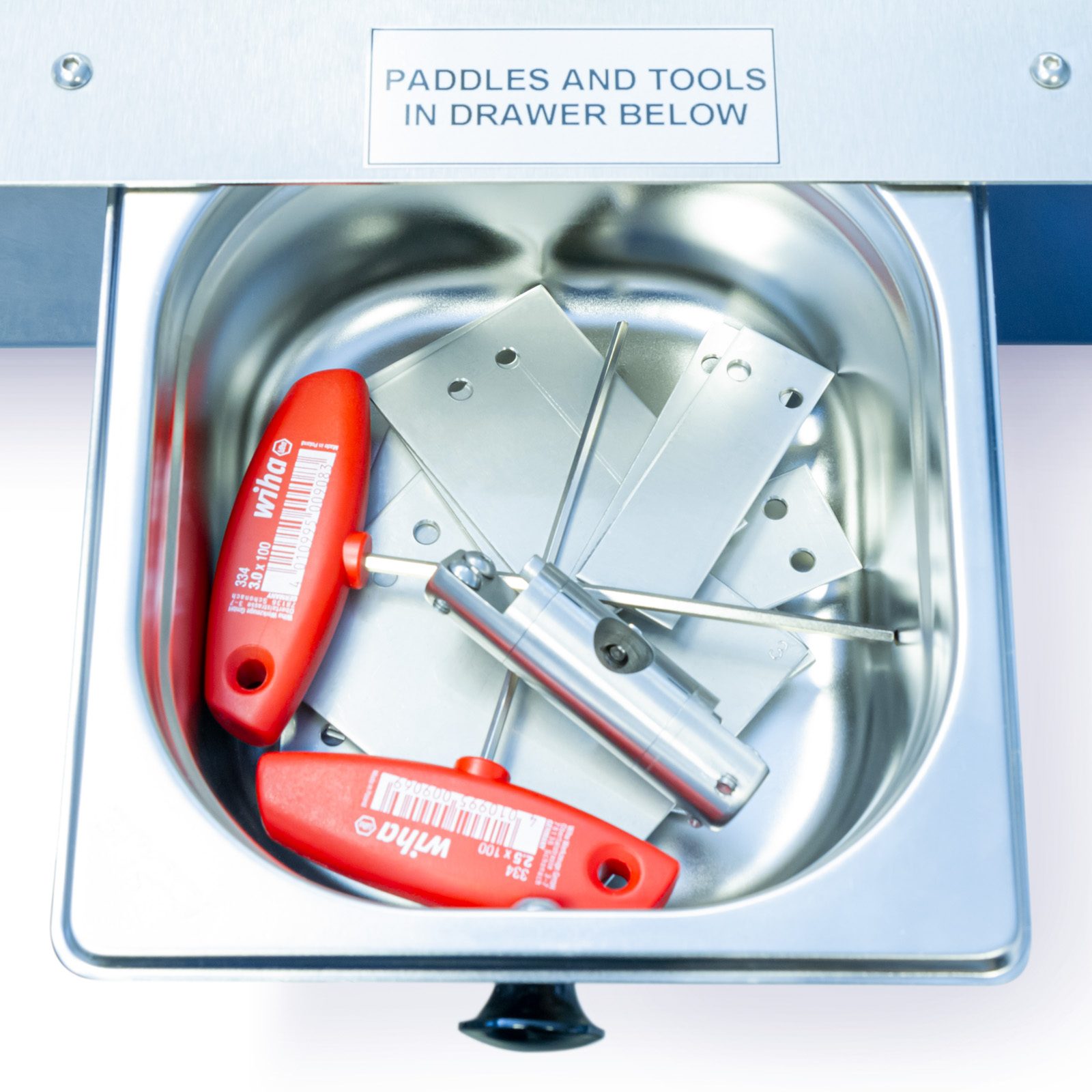

Un set di deflettori in PVC può essere montato nel mixer con un semplice meccanismo a vite per tenerli in posizione. Sotto la base in acciaio inox si trova un vano portaoggetti per i vari piccoli componenti del mixer e i semplici attrezzi (chiavi esagonali) necessari per cambiarli. I componenti più grandi del mixer sono conservati su perni dietro il recipiente.

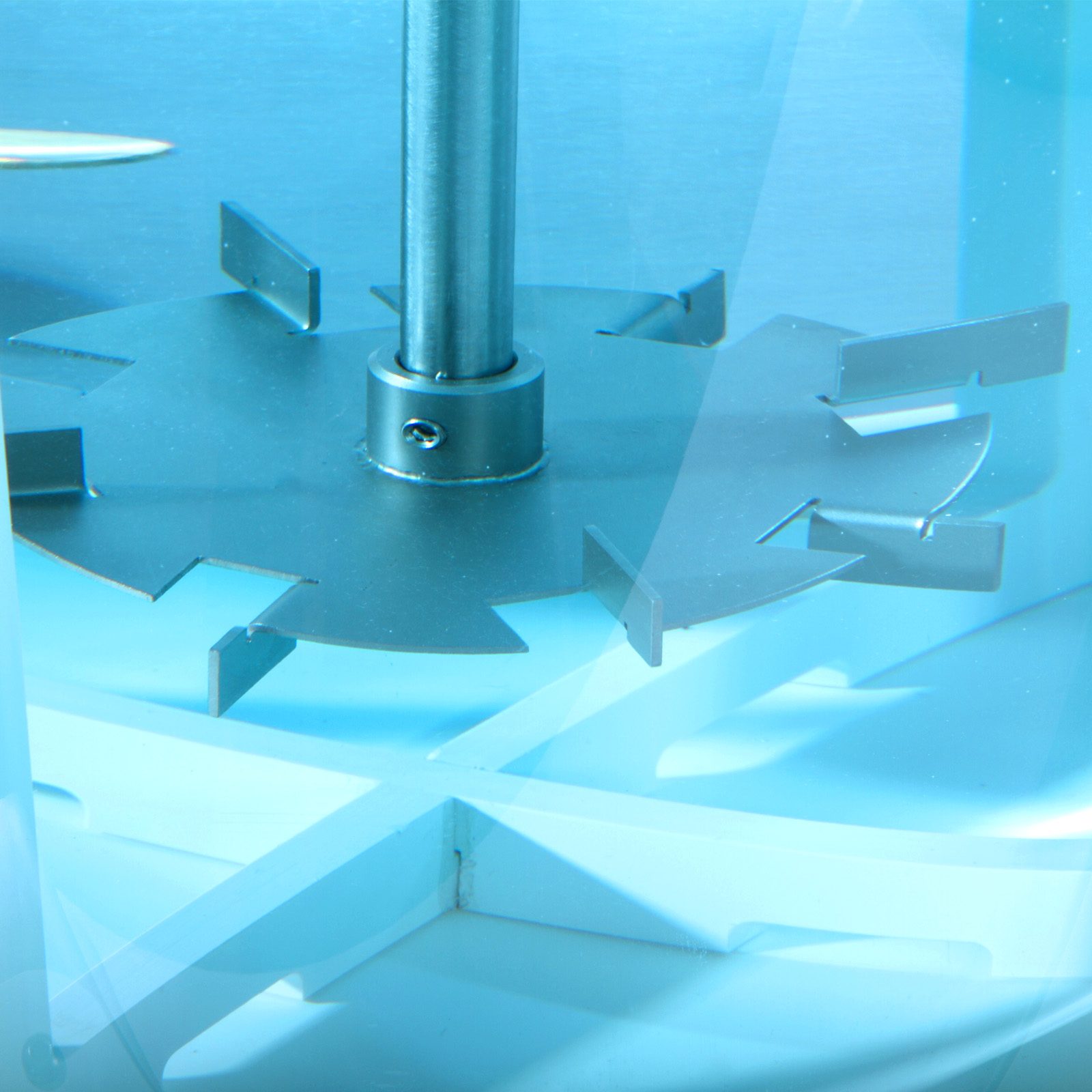

La girante della turbina Rushton è una fabbricazione in acciaio inox monopezzo con otto pale alternate rivolte verso l’alto e verso il basso.

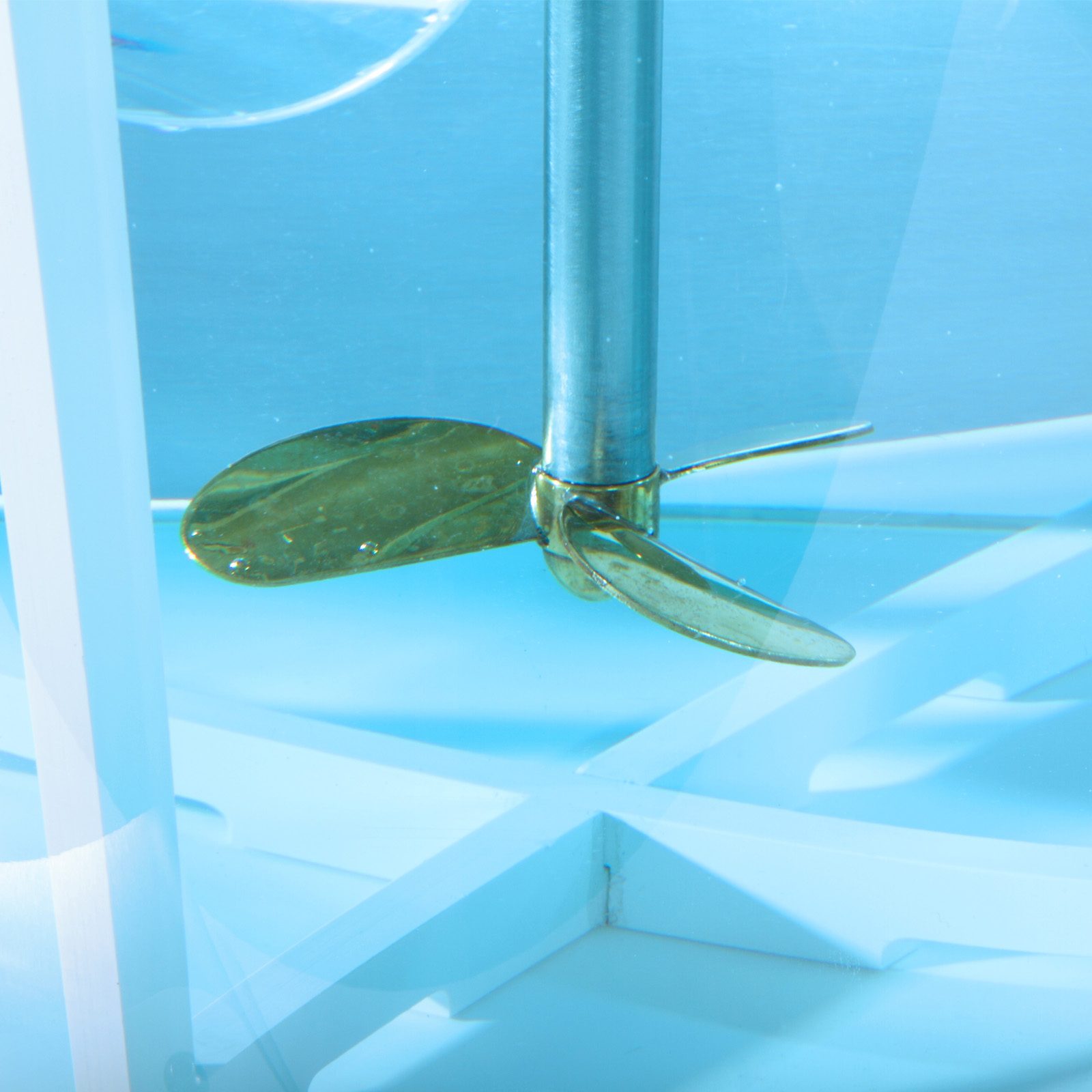

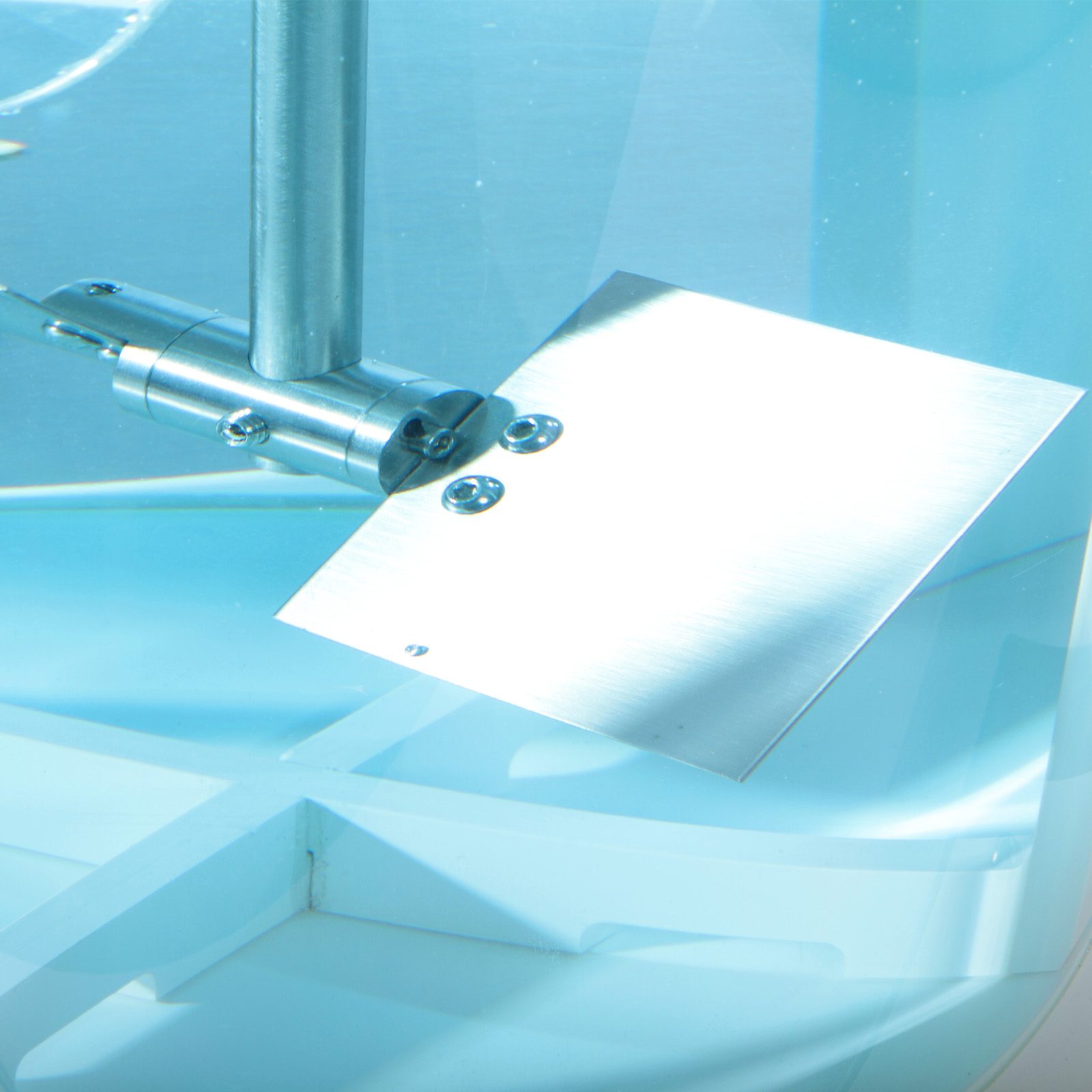

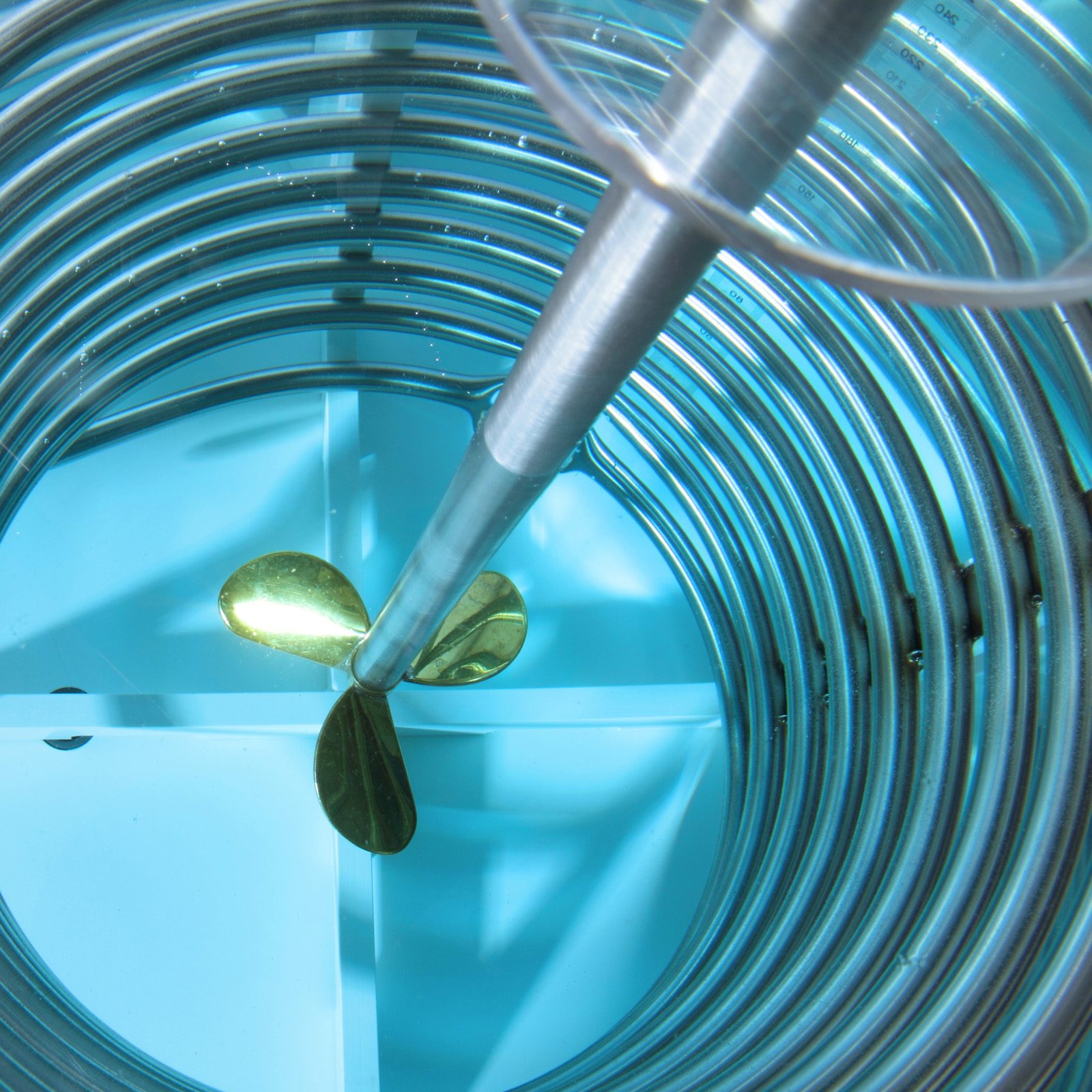

La girante a pale piatte è dotata di pale di sei dimensioni, ciascuna delle quali può essere montata in sette posizioni (verticale, più bordo anteriore e posteriore a 30/45/60 gradi). Le lame sono semplici da configurare e posizionare con precisione in posizione utilizzando una singola vite. È incluso anche un agitatore del tipo ad elica per il confronto.

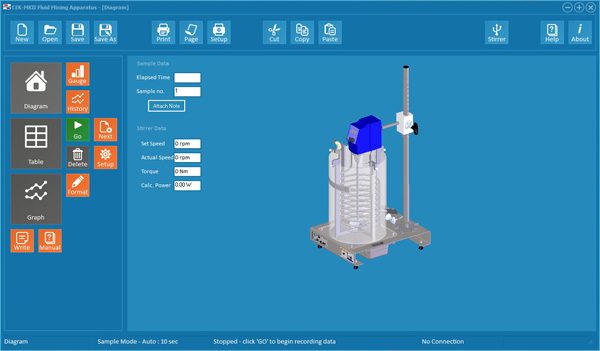

Il CEK MkII viene fornito con il software armSOFT aLITE, che registra la velocità e la coppia del mixer. Da questi valori calcola la potenza del mixer e può visualizzare i dati in tempo reale utilizzando le sue potenti funzionalità di tracciamento grafico. Per utilizzare questa funzionalità è necessario un PC Windows standard con interfaccia seriale (o un adattatore seriale USB). Questi non sono forniti da Armfield.

Altamente visivo, con miscelatore a velocità variabile con una gamma di giranti intercambiabili

Disponibile miscelazione ad alta velocità, da 50 a 2.200 giri/min

Impostazione elettronica precisa del numero di giri

Misurazione elettronica della coppia

Deflettori rimovibili (configurazione a zero, due o quattro deflettori)

Software di registrazione dei dati

Vera girante della turbina Rushton

Regolazione precisa dell’angolo per le giranti a pale piatte regolabili

Batteria di riscaldamento/raffreddamento rimovibile opzionale con sensore di temperatura e contatore

Studi sulla miscelazione dei fluidi Armfield CEK MKII

Un sistema di miscelazione da banco laboratorio per dimostrare e insegnare i principi fondamentali della miscelazione

Sistema di azionamento a velocità variabile controllato elettronicamente con display di misurazione RPM accurato

Misurazione elettronica e visualizzazione della coppia sulla testa motrice

La velocità di azionamento può essere variata da 50 a 2.200 giri/min (nota: non tutte le giranti sono adatte all’uso ad alta velocità)

Le giranti includono una vera turbina Rushton con otto pale verticali alternate rivolte verso l’alto e verso il basso, un’elica e sei diverse dimensioni di pale piatte

Le lame piatte sono fissate a un comune mozzo di montaggio con un semplice meccanismo che fornisce un angolo preciso della lama. È possibile impostare sette diversi angoli della lama per ciascuna dimensione della lama

La turbina Rushton e le giranti a pale piatte sono realizzate in acciaio inox

Fornito con software per registrare la velocità (RPM) e la coppia motrice, calcolare la potenza e visualizzare i dati in grafici e tabelle

È incluso un set di deflettori

L’apparecchiatura può essere utilizzata in configurazioni a zero, due o quattro deflettori

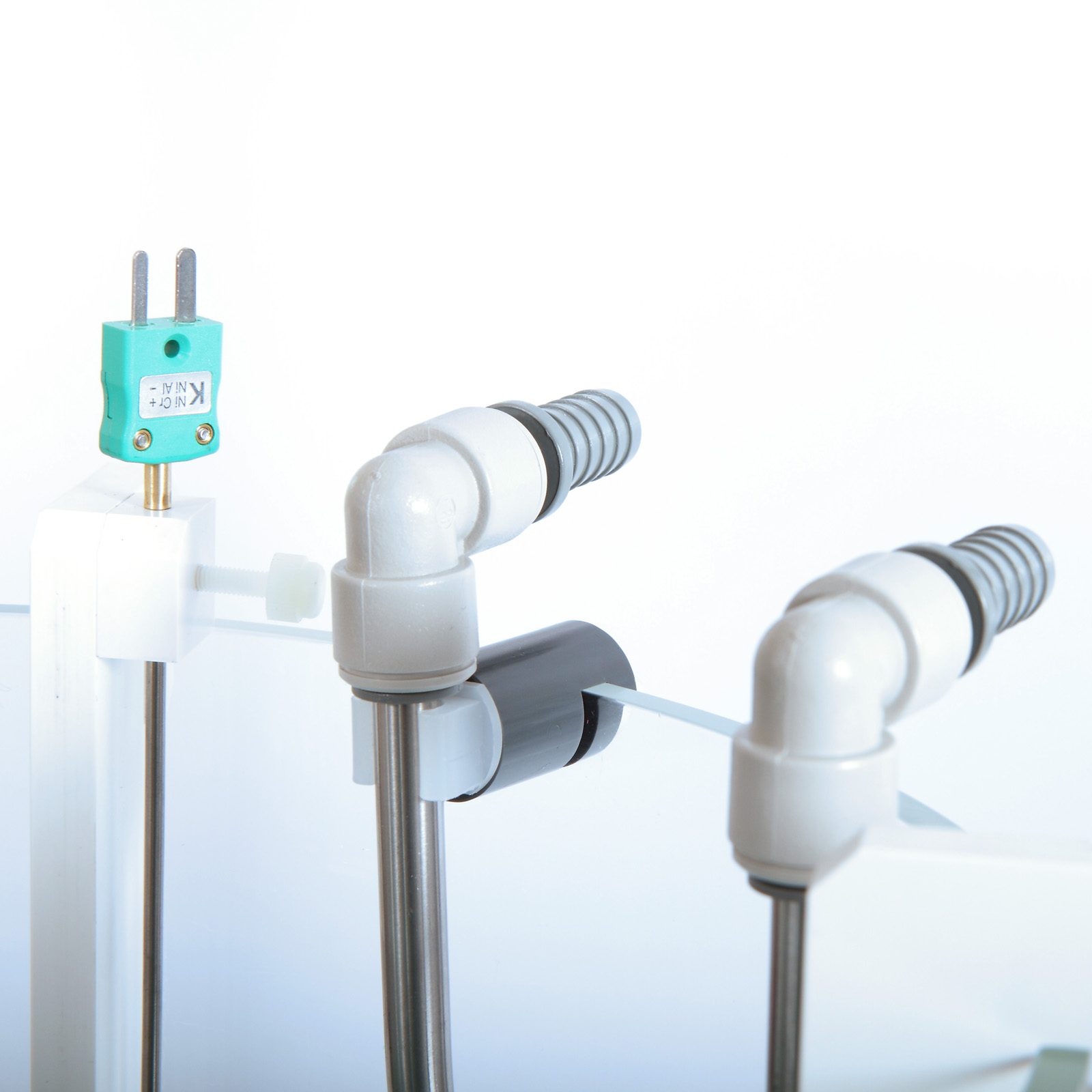

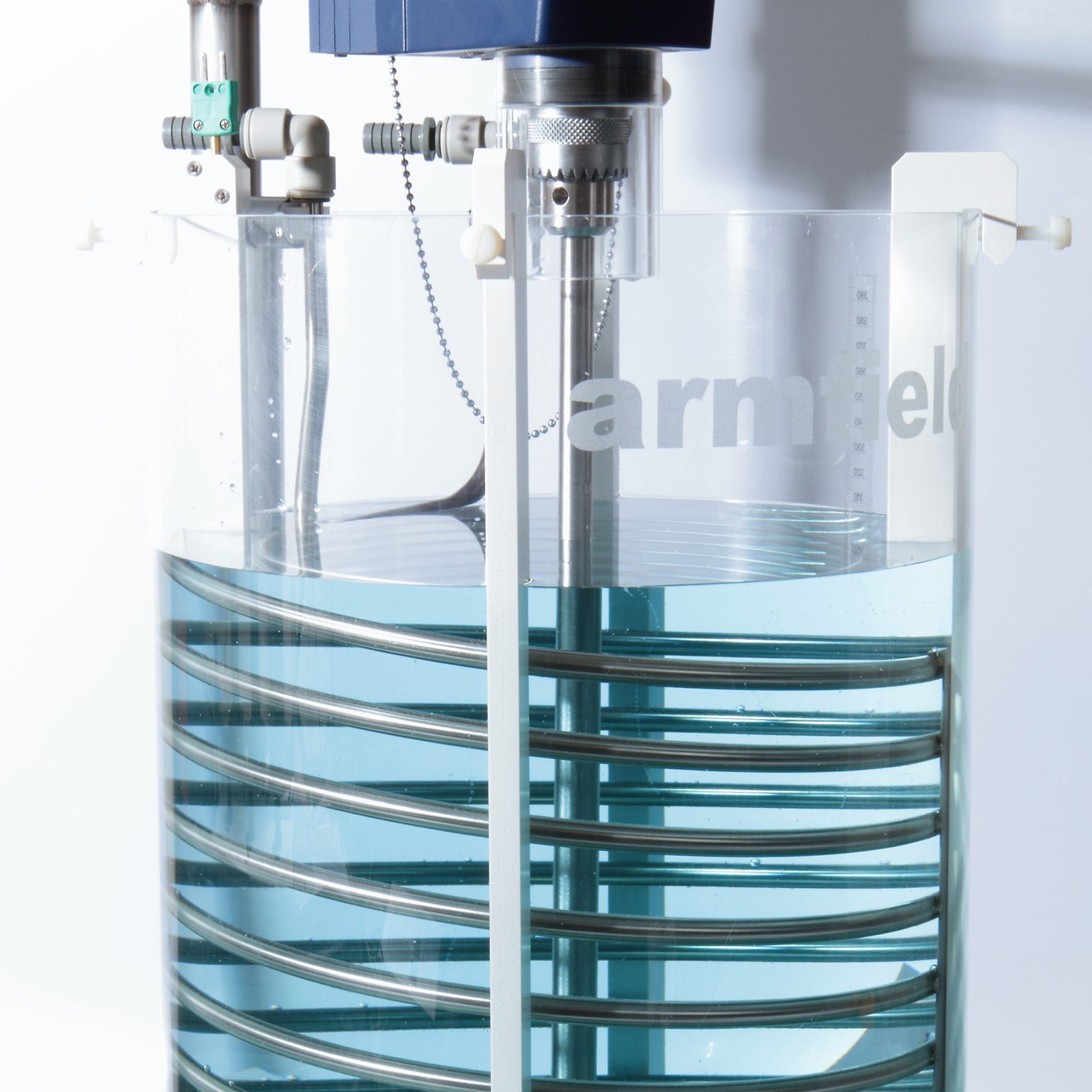

È disponibile una batteria di trasferimento del calore opzionale completa di sensore di temperatura e display

Alimentato da un adattatore di alimentazione universale con approvazione mondiale

Categorie: Serie CE – Ingegneria Chimica, CEK MKII – Studi sulla miscelazione dei fluidi, Educativo

Disponibilità: Su richiesta

Specifiche tecniche

• CEK-MkII-3: Richiede un flusso di acqua calda o refrigerata, generalmente 3 l/min, da un rubinetto o da un sistema di circolazione.
