CEP-MKII – Reattori con serbatoio agitato in serie

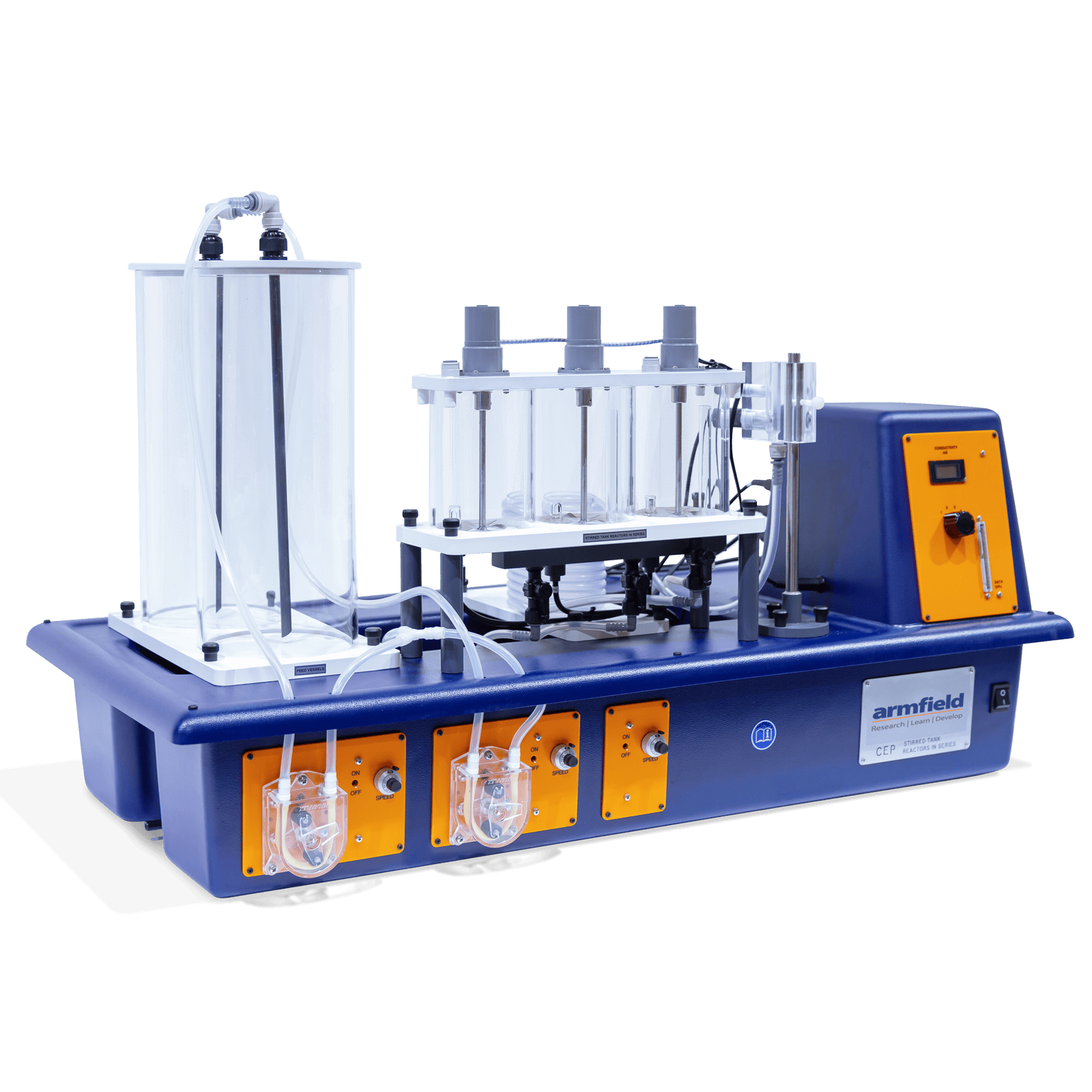

I reattori con serbatoio agitato Armfield CEP-MKII in unità in serie sono progettati per seguire le dinamiche del processo multistadio perfettamente miscelato. Il comportamento dinamico può essere studiato così come la reazione chimica a più stadi.

I reattori con serbatoio agitato Armfield CEP-MKII in unità in serie sono progettati per seguire le dinamiche del processo multistadio perfettamente miscelato. Il comportamento dinamico può essere studiato così come la reazione chimica a più stadi. Montata su banco e autonoma, l’unità richiede solo il collegamento a un’alimentazione elettrica monofase per il funzionamento.

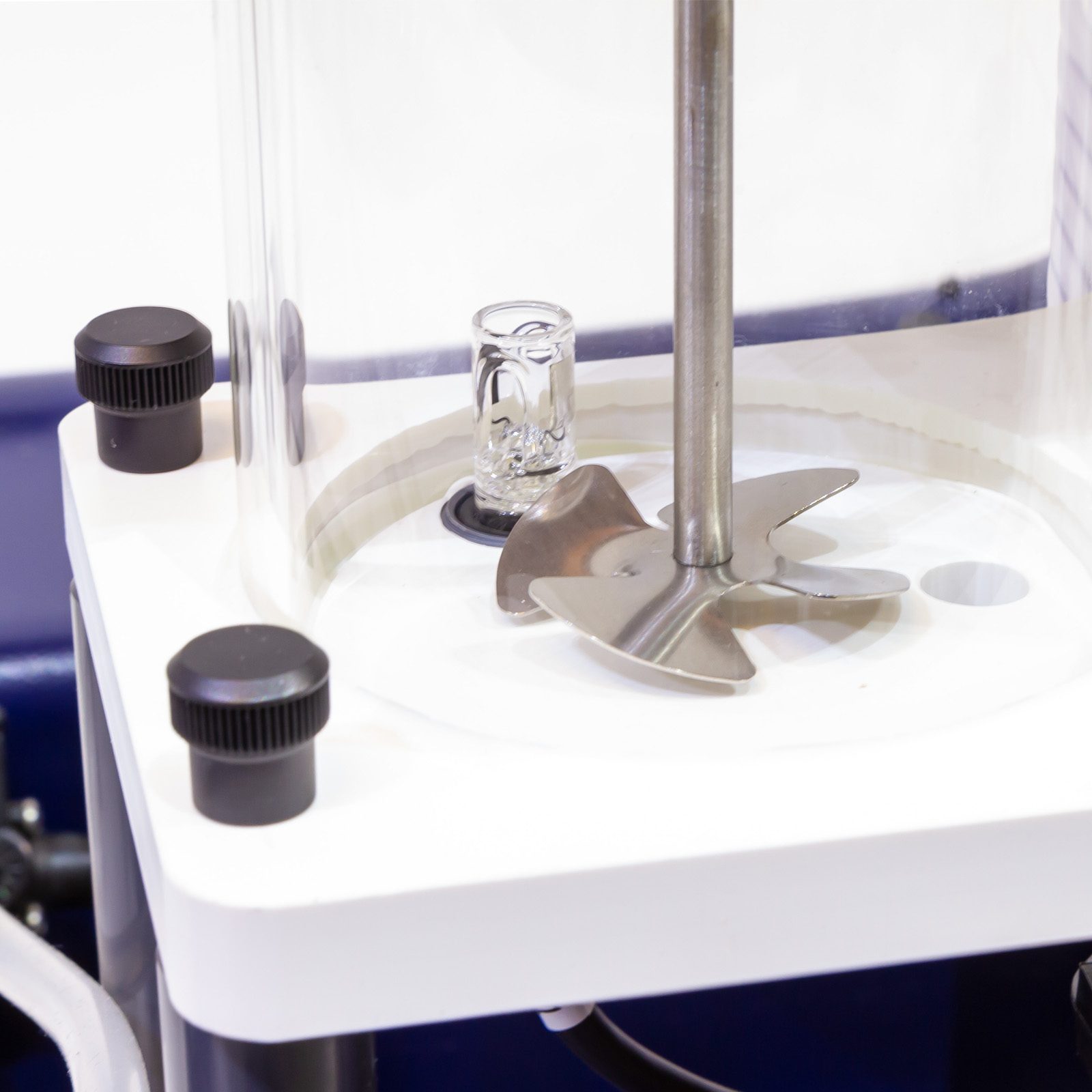

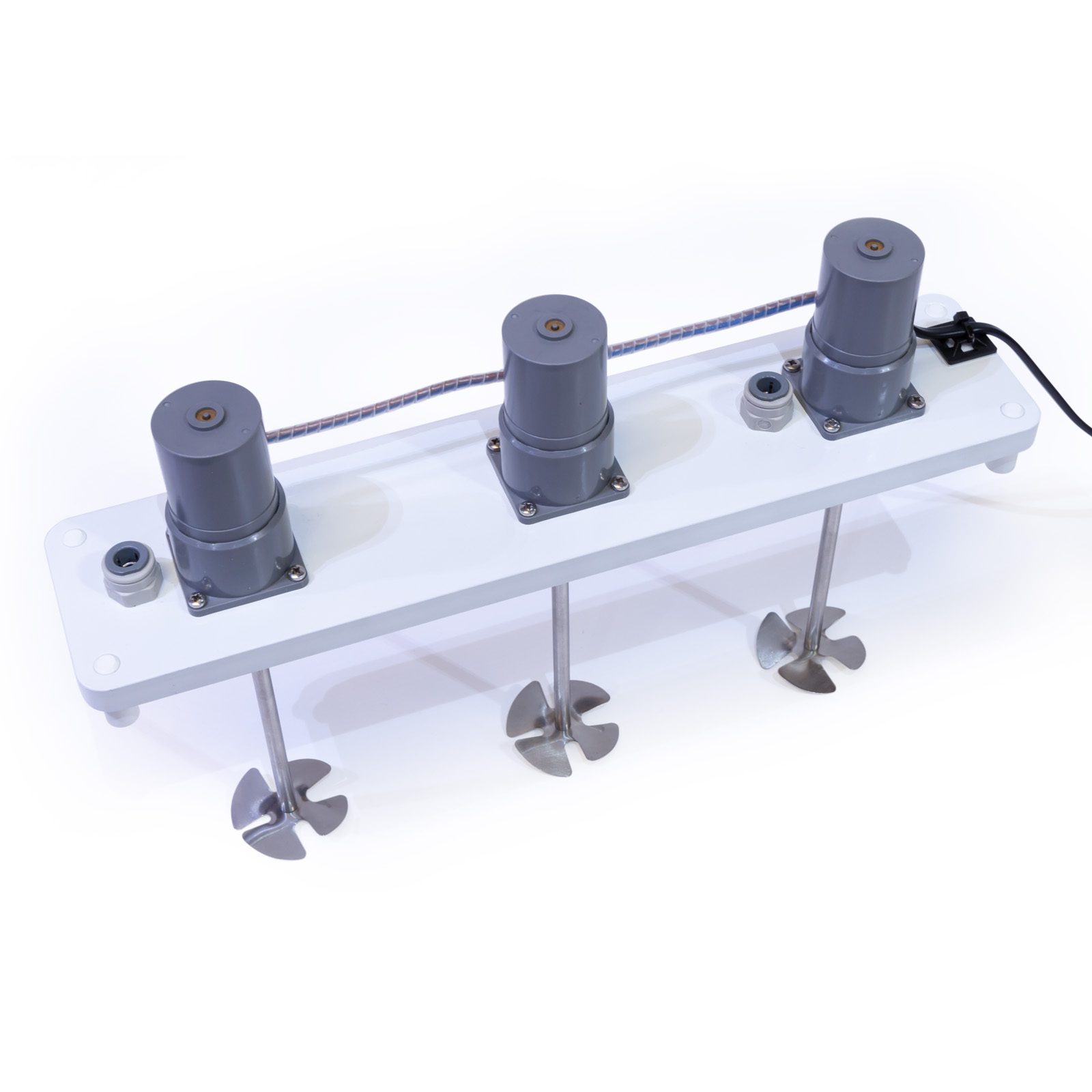

Ci sono tre recipienti del reattore collegati in serie, ciascuno contenente un agitatore a elica azionato da un motore elettrico a velocità variabile.

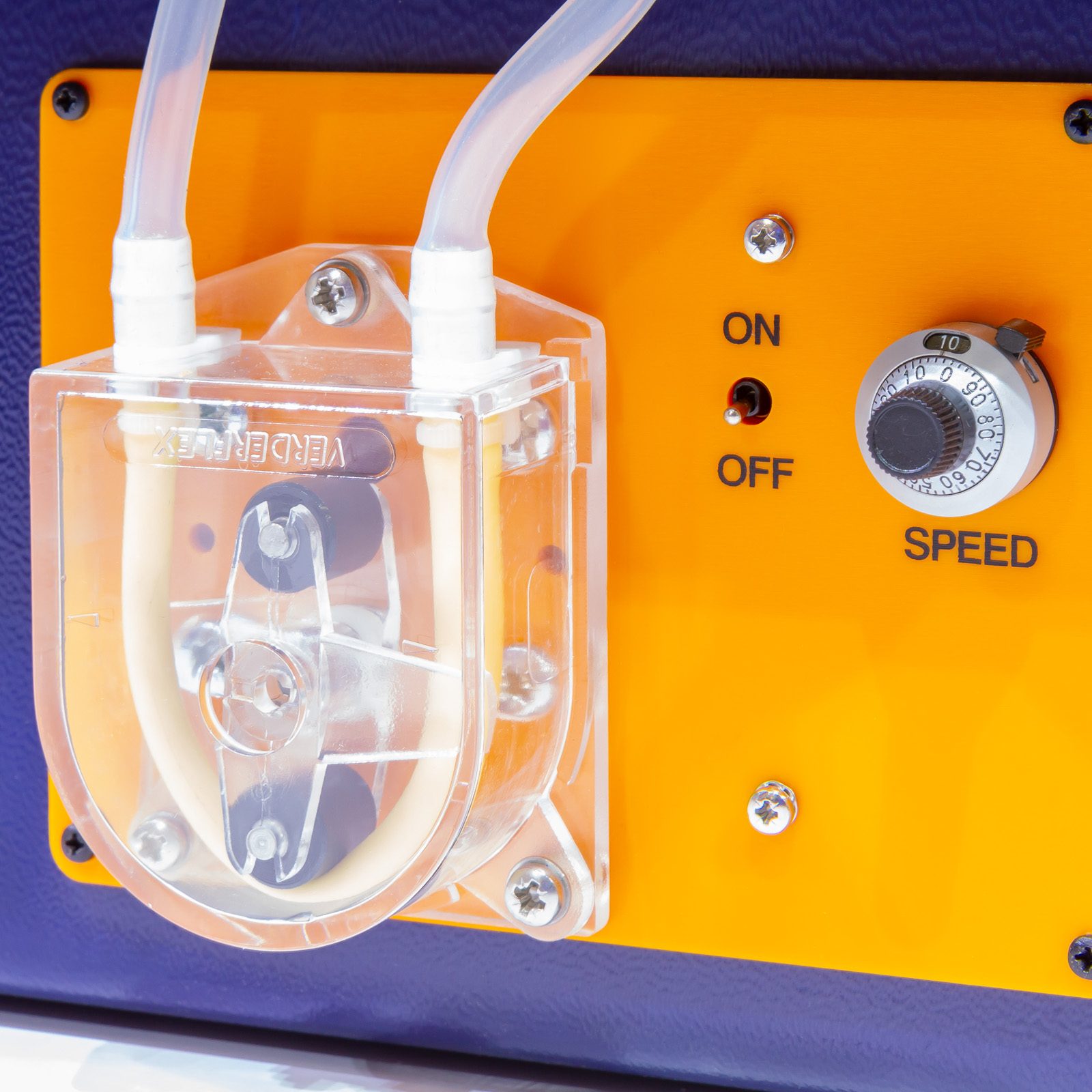

Due contenitori per reagenti e due pompe di alimentazione a velocità variabile alimentano i reagenti nel primo reattore in linea.

Per alcuni esperimenti l’alimentazione può essere collegata al terzo reattore e ad una bobina a tempo morto, anch’essa posizionata sul basamento termoformato.

Ciascun reattore e l’uscita della bobina del tempo morto sono dotati di sonde di conducibilità per il monitoraggio del processo.

La conducibilità viene visualizzata su un misuratore digitale sulla console tramite un selettore e tutte e quattro le sonde sono collegate all’accessorio di registrazione dati Armfield in dotazione.

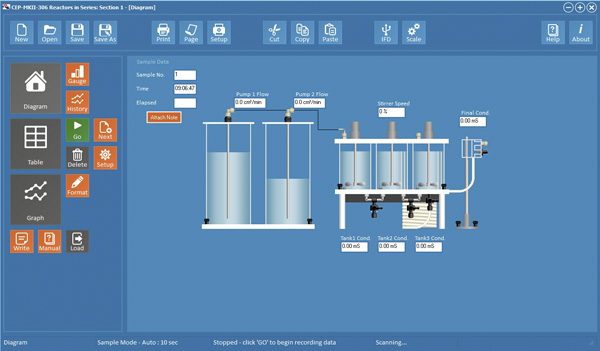

Schermata del software CEP-MKII

Fornito di serie

Accessorio di registrazione dati CEP-MKII-DTA-ALITE

Software

Funzionalità del software

Il software è progettato per semplificare i compiti sia degli studenti che dei docenti, eliminando compiti ripetitivi, fornendo istruzioni sull’indagine e sulla teoria e fornendo una registrazione dei risultati. Consente allo studente di completare l’indagine ed elaborare i risultati in una sessione di laboratorio standard, dando il tempo di ripetere le misurazioni e le analisi necessarie.

Le funzionalità del software includono:

Schermate di presentazione che illustrano le indagini, la teoria e le attrezzature

Testi di aiuto dettagliati che descrivono come utilizzare il software, impostare l’attrezzatura, eseguire l’indagine e la teoria associata

Rappresentazioni schematiche in tempo reale delle apparecchiature e misurazioni dei sensori

Registrazione dei dati, con controllo completo sulle frequenze di campionamento

Tracciamento grafico completamente flessibile

Domande degli studenti

Descrizione tecnica del software

Il sistema utilizza il pacchetto software di registrazione dati Armfield che digitalizza gli ingressi analogici e trasferisce i dati al computer. Ciò consente di registrare su un PC le misurazioni della temperatura o della conducibilità, insieme all’indicazione delle velocità delle pompe impostate sulle unità di servizio dei reattori chimici. Il pacchetto comprende l’hardware e il software appropriato per i reattori.

L’interfaccia con il PC avviene tramite USB e non richiede hardware aggiuntivo nel PC. Pertanto è possibile utilizzare qualsiasi PC, comprese le versioni laptop e notebook.

Il software viene fornito su chiavetta USB.

Specifiche per l’ordinazione del software

Accessorio per la registrazione dei dati e software didattico per reattori con serbatoio agitato in serie

Dispositivo di interfaccia, software e cavi

Categorie: Serie CE – Ingegneria Chimica, CEP-MKII – Reattori con serbatoio agitato in serie, Educativo

Disponibilità: Su richiesta

Documentazione

Scheda tecnica (PDF)
