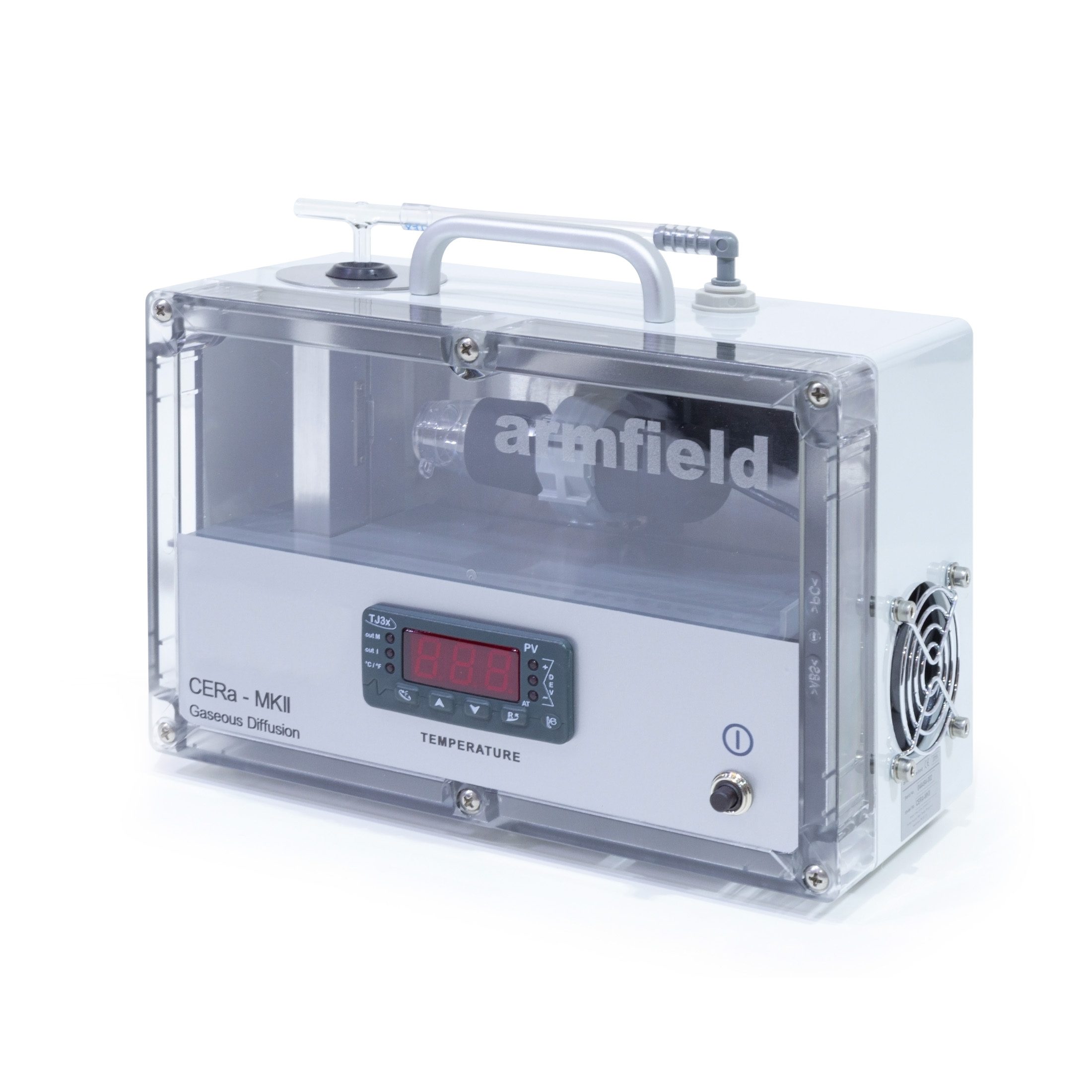

CERa-MKII – Apparato per il coefficiente di diffusione gassosa

L’apparato CERa-MKII per lo studio del trasferimento di massa e della diffusione gassosa utilizza tradizionalmente un tubo capillare in un bagno di acqua calda, con un microscopio da viaggio utilizzato per misurare la velocità di diffusione in un periodo di tempo. Pur essendo in grado di dare buoni risultati, questo tipo di apparecchi non era esente da inconvenienti, in particolare la facilità d’uso.

Armfield ha introdotto ancora una volta un’alternativa radicale ai metodi tradizionali, sfruttando i vantaggi della moderna microscopia compatibile con il computer, producendo un nuovo sistema con un gran numero di vantaggi.

Una piccola quantità del liquido volatile da analizzare viene posta in un tubo capillare, posizionato in un blocco metallico riscaldato. Il blocco viene riscaldato da un riscaldatore elettrico a cartuccia e mantenuto a temperatura costante tramite un circuito di controllo elettronico.

Un flusso d’aria viene fatto passare attraverso la parte superiore del tubo capillare, con uno strato d’aria stazionario sopra la superficie del liquido, creando una differenza di pressione parziale tra la superficie del liquido e il flusso d’aria che scorre. Quando il vapore si diffonde dal liquido nel flusso d’aria, la quantità di liquido nel tubo si riduce e il confine di fase tra il liquido e l’aria diminuisce. La misurazione di come questo confine di fase cambia nel tempo consente di determinare la velocità di trasferimento della massa molare.

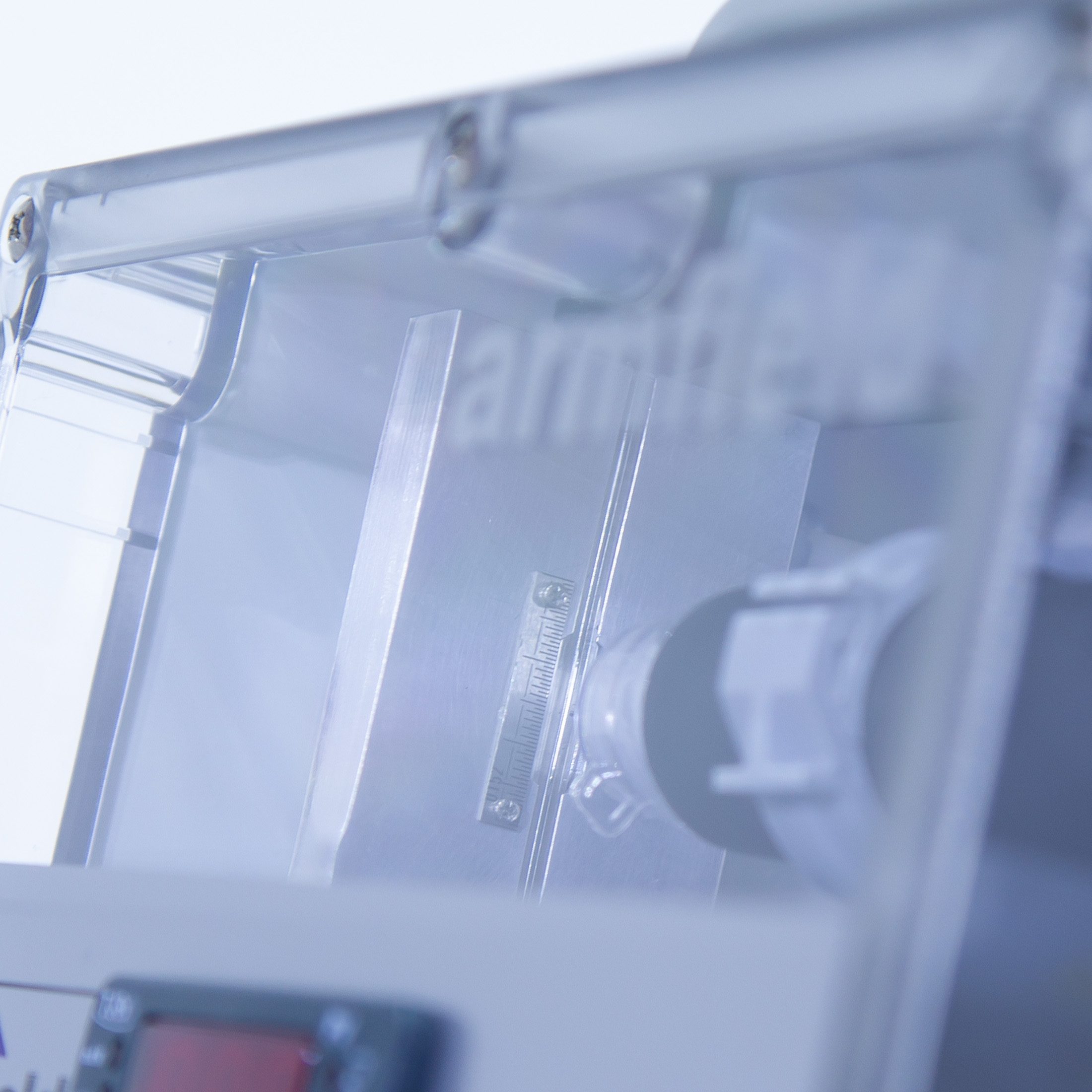

Una fessura nel blocco riscaldante consente di osservare il confine di fase utilizzando un microscopio ad alta definizione. Questo microscopio produce immagini ad alta definizione su un computer Windows standard (non fornito). Il software fornito con questo microscopio include misurazioni altamente accurate e una funzione di time lapse automatizzata (come video o immagini fisse multiple).

Nuovo approccio che utilizza un microscopio ad alta definizione collegato al computer

È molto semplice visualizzare il confine di fase e registrare immagini per analisi e report

Il software include una funzione di misurazione accurata per determinare la velocità di diffusione

L’elevata precisione e risoluzione della misurazione consentono di ottenere risultati in tempi più brevi

Il software include la funzionalità “time lapse”” per consentire l’esecuzione automatica delle misurazioni su periodi di tempo estesi

Adatto per altri liquidi con coefficienti di diffusione inferiori rispetto all’acetone standard (propanone) grazie alla funzione “”time lapse””

Nessun bagnomaria
