CG0328 Doppia fotocamera – SEN0326

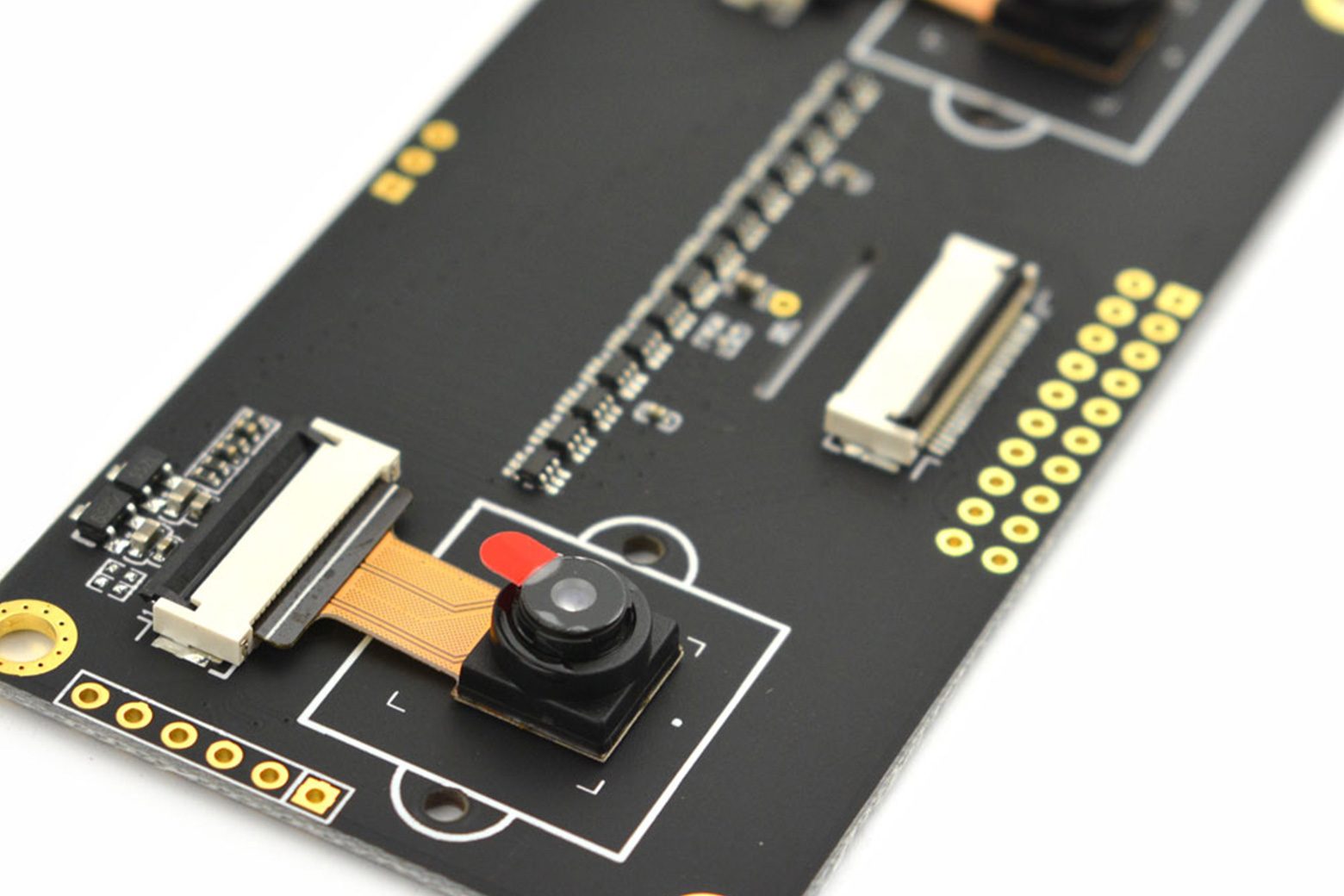

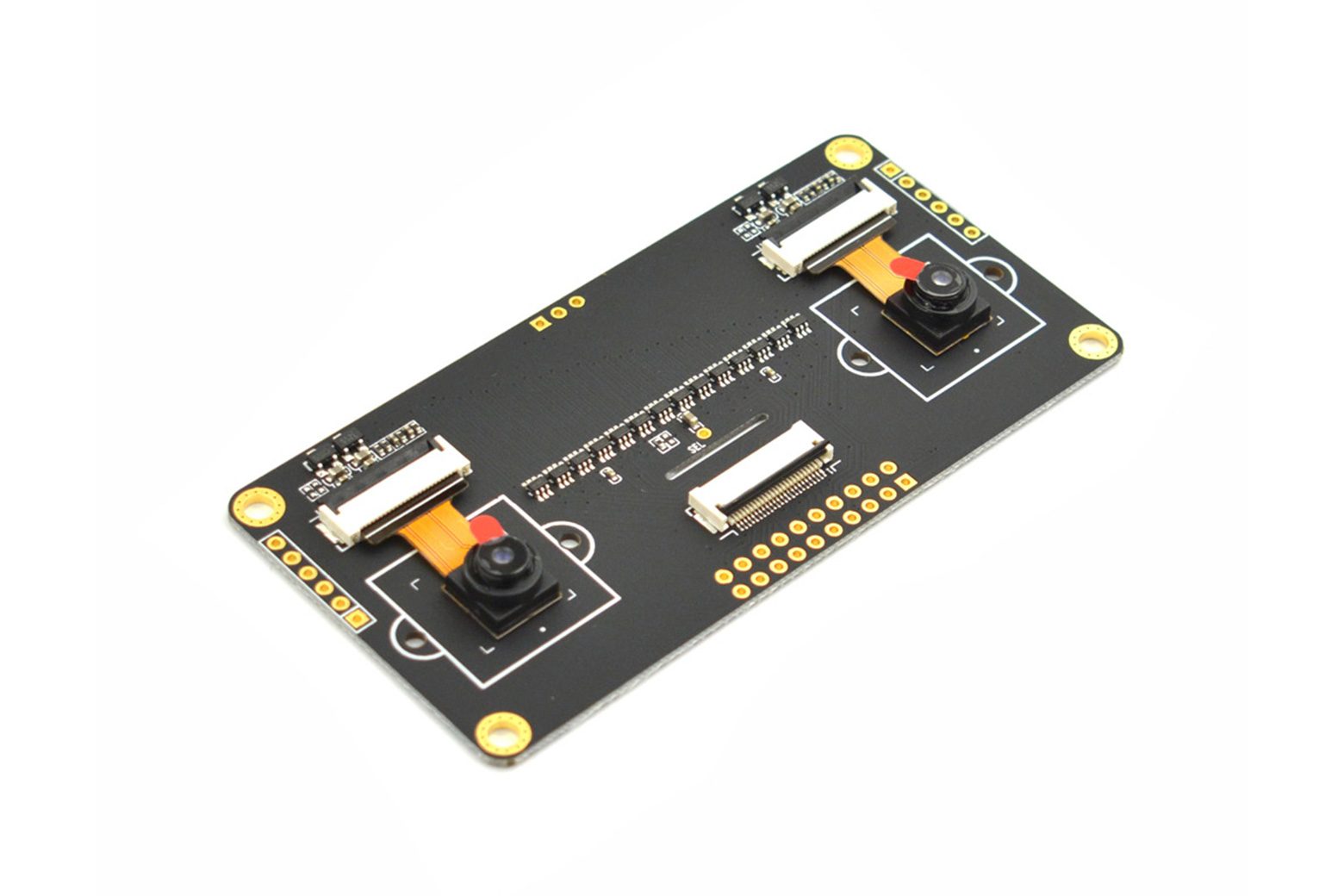

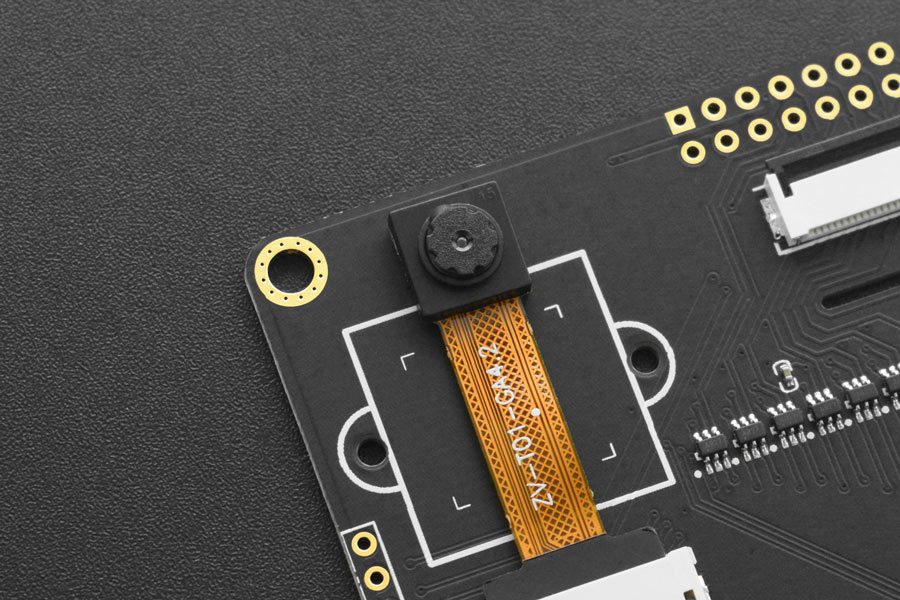

Introduzione Il modulo fotocamera binoculare è dotato di doppia fotocamera CG0328 integrata, pixel da 2 MP, distanza binoculare di 60 mm, compatibile con fotocamera 24P standard. È adatto per applicazioni di visione AI come la visione di profondità e la visione stereo. Il chip della fotocamera CG0328 è un sensore di immagine CMOS a bassa tensione che fornisce tutte le funzionalità di una fotocamera UXGA (1632*1232) a chip singolo e di un processore di immagini in un pacchetto di dimensioni ridotte. Tutte le funzioni immagine richieste, inclusi controllo dell’esposizione, gamma, bilanciamento del bianco, saturazione del colore, controllo della tonalità, eliminazione dei pixel bianchi, eliminazione del rumore e altro, sono programmabili anche tramite l’interfaccia Serial Camera Control Bus (SCCB). Inoltre, il CG0328 include un motore di compressione per una maggiore potenza di elaborazione. Inoltre, il chip della fotocamera utilizza una tecnologia dei sensori proprietaria per migliorare la qualità dell’immagine riducendo o eliminando le comuni fonti di illuminazione/elettriche di contaminazione dell’immagine, come rumore a schema fisso, sbavature, ecc., per produrre un’immagine a colori pulita e completamente stabile. Caratteristiche Elevata sensibilità per il funzionamento in condizioni di scarsa illuminazione Bassa tensione operativa per app portatili integrate Interfaccia SCCB standard Supporto di uscita per i formati RWA RGB, RGB(RGB565/555), GRB442, YUV(422/420) e YCbCr (4:2:2) Supporta dimensioni immagine: UXGA, SXGA, SVGA e ridimensionamento di qualsiasi dimensione da SXGA a 40×30 Metodo VarioPixel® per il sottocampionamento Automatico funzioni di controllo dell’immagine tra cui controllo automatico dell’esposizione (AEC), controllo automatico del guadagno (AGC), bilanciamento automatico del bianco (AWB), filtro automatico della banda (ABF) e calibrazione automatica del livello del nero (ABLC) Controlli della qualità dell’immagine tra cui saturazione del colore, gamma, nitidezza (miglioramento dei bordi), correzione dell’obiettivo, eliminazione dei pixel bianchi, eliminazione del rumore e rilevamento della luminanza a 50/60 Hz Capacità di uscita del livello del nero ottico della linea Funzioni di zoom, panoramica e finestratura Specifiche Dimensioni: 88,24 43,87 mm/3,47 1,73″ Metodo di connessione: tre connettori FPC 24P Distanza binoculare: 60 mm Pixel: 16001200（UXGA） Formati di output (8 bit): YUV (422/420) / YCbCr422 RGB565/555 Dati compressi a 8 bit Dati RGB grezzi a 8/10 bit Funzione: il controller della fotocamera è collegato a DVP_PWDN Dimensioni obiettivo: 1/4″ Angolo del raggio principale: 25° non lineare Sensibilità: 0,6 V/Lux-sec Velocità massima di trasferimento immagine: UXGA/SXGA 15 fps SVGA 30 fps CIF 60 fps Rapporto S/N: 40 dB Alimentazione: 2,5~3 V (CC) Requisiti di alimentazione: 125 mW (15 fps, modalità UXGA YUV) 1400 mW (15 fps, modalità compressa UXGA) Temperatura operativa: Conservazione: -30ºC~70ºC Immagine stabile: 0ºC~50ºC Lista di spedizione Doppia fotocamera x1 Documenti Modulo fotocamera Dati prodotto Scheda tecnica DualCamera
