Controller alimentato Dreamer Maple – DFR0283

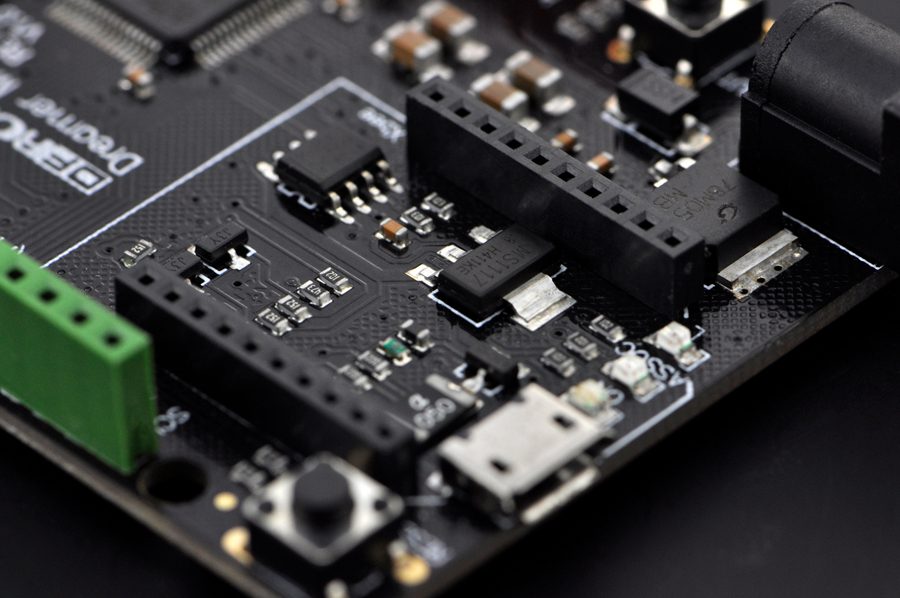

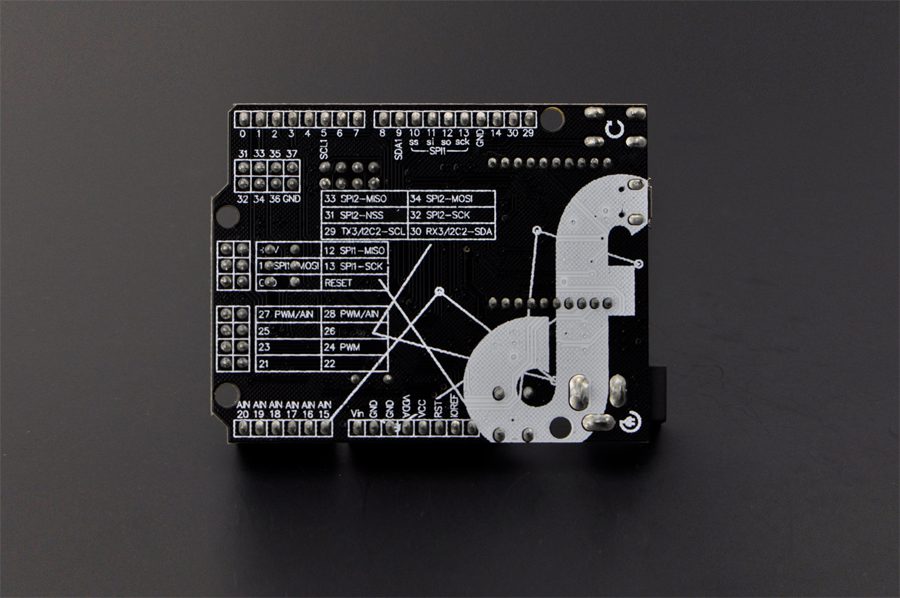

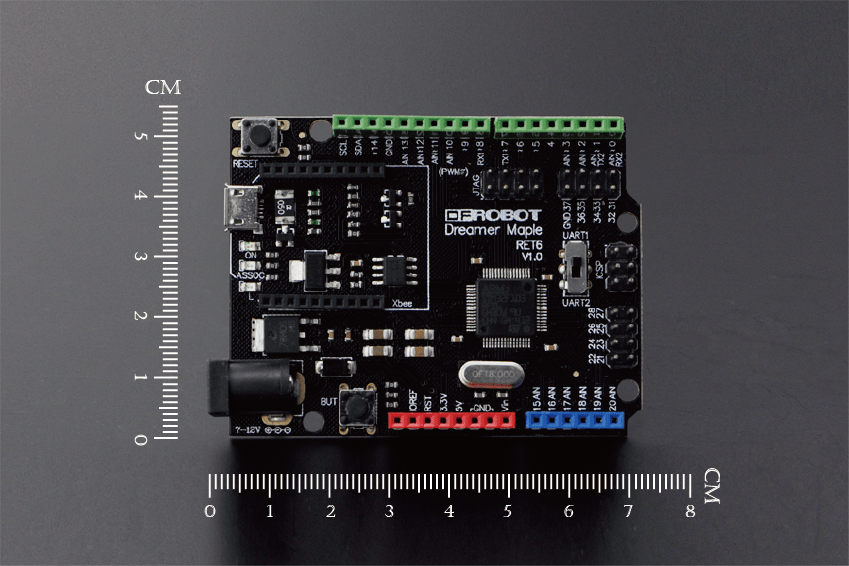

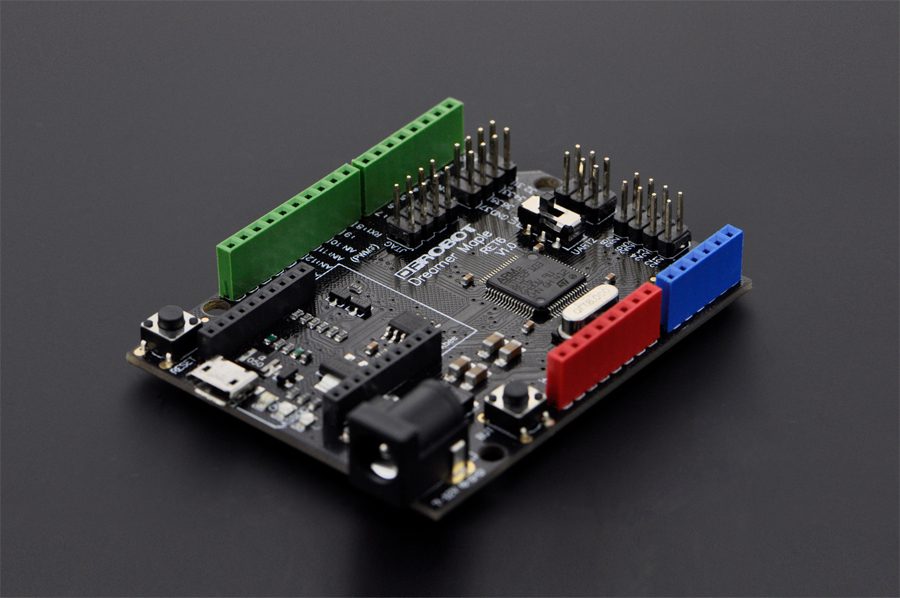

Introduzione Questo prodotto è stato interrotto dal 17 agosto 2015. Dreamer Maple è una scheda microcontrollore basata sul microprocessore STM32F103RET6. Funziona a un massimo di 72 MHz, dispone di 43 pin di ingresso/uscita digitali, 15 ingressi analogici, USB nativa a piena velocità, 3 USART (porte seriali hardware), supporto SPI/I2C integrato, un jack di alimentazione e un pulsante di ripristino. Il Dreamer Maple è programmabile tramite USB tramite il nostro bootloader DFU fornito, non è richiesto hardware aggiuntivo! Gli utenti possono anche programmare il programma flash integrato tramite l’interfaccia JTAG esterna. Maple offre supporto di sicurezza per indirizzi protetti in lettura/scrittura, nonché modalità processore Utente e Gestore. Ha un sysTick in tempo reale, utile per un sistema operativo in tempo reale o qualsiasi applicazione sensibile al tempo. 6 timer di interruzione avanzati ti aiuteranno anche qui. Maple può essere alimentato tramite USB, un adattatore a muro o può funzionare con una batteria lipo ricaricabile (vedi sotto per maggiori informazioni). Il Maple è compatibile con gli scudi progettati per Arduino Duemilanove o Diecimila. Maple è un ottimo modo per iniziare con un processore avanzato a 32 bit che, fino ad ora, ha vissuto principalmente nel dominio commerciale. Porta i tuoi progetti al livello successivo con il veloce clock di Maple, la sofisticata architettura di interrupt e un sacco di periferiche integrate. Maple può essere programmato utilizzando un ambiente di programmazione in stile Arduino, basato su sketch, che è open source e può essere scaricato online sul nostro sito web. È compatibile con la nostra maggior parte della gamma di sensori insieme allo scudo di espansione IO. Specifiche TM32F103RET6: un microprocessore ARM Cortex-M3 a 32 bit a 72 Mhz Tensione operativa: 3,3 V 64 KB di RAM e 512 KB di Flash Porta USB dedicata per programmazione e comunicazioni 2 timer avanzati, 4 per uso generale e 2 di base 15 ingressi analogici con risoluzione a 12 bit 18 pin PWM con risoluzione a 16 bit 2 periferiche SPI con supporto I2S 2 Periferiche I2C 3 porte seriali USART 12 canali di accesso diretto alla memoria (DMA) (dma.h) con 2 controller DMA Modalità di risparmio energetico e sospensione Voltaggio in ingresso (consigliato): 7 V — 12 V Supporto interfaccia XBEE wireless Dimensioni: 72 mm x 54 mm (2,83″x2,13″) Lista di spedizione Dreamer Maple RET6 x1 Documenti Wiki Doc Schema STM32F_datasheet Maple IDE Maple Guida rapida
