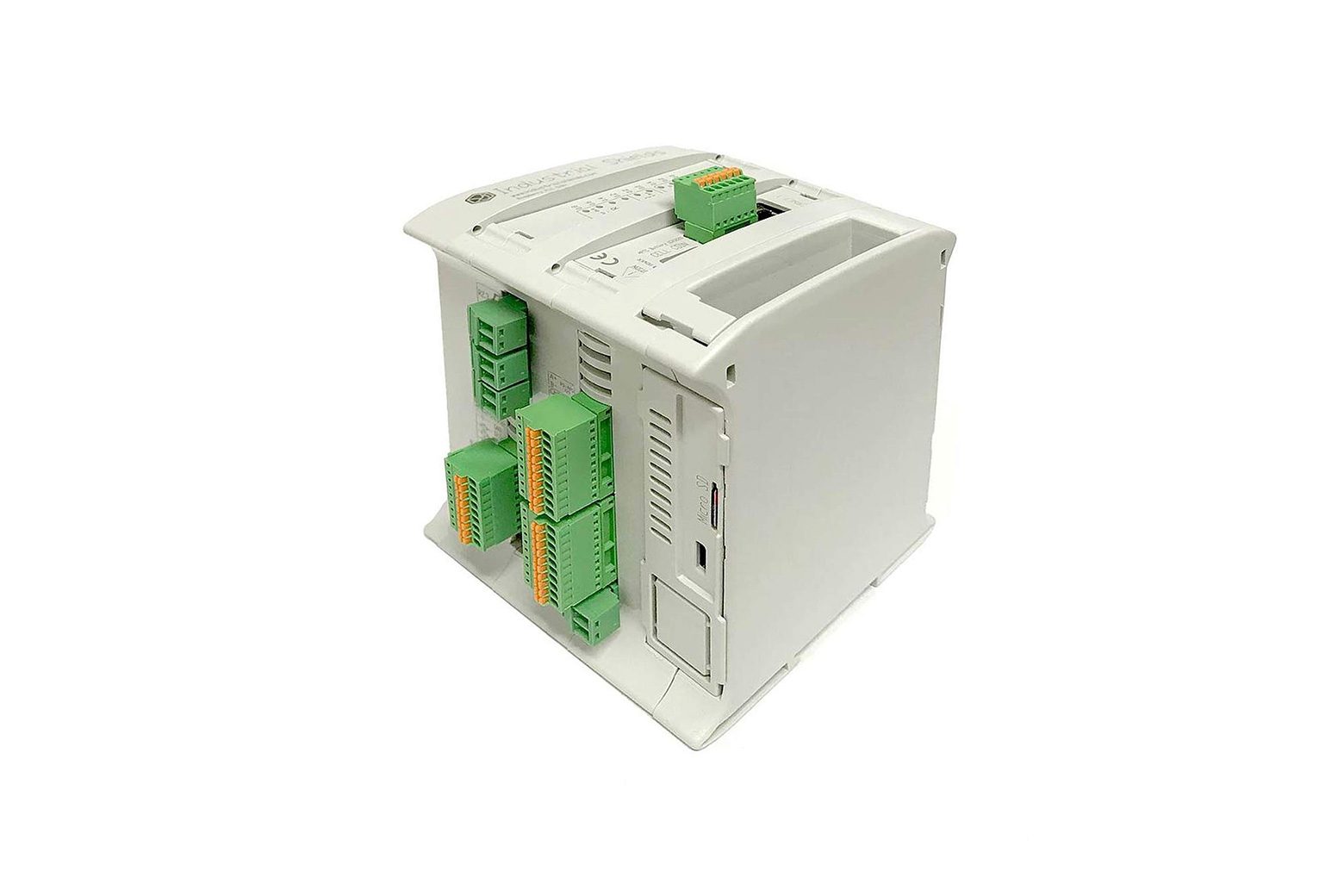

Controller industriale PLC Raspberry Pi (uscita relè) – DFR0909

Introduzione Questa apparecchiatura basata sulla tecnologia Raspberry Pi è progettata per l’uso professionale. Questo PLC ha fino a 36 ingressi digitali, 16 ingressi analogici, 8 uscite analogiche, fino a 23 relè e 6 interrupt. Contiene inoltre diverse porte di comunicazione come bus CAN, doppia porta Ethernet, doppia RS-485, WiFi, Bluetooth, che offrono grande flessibilità e controllo. Questo PLC esegue un sistema operativo Linux o Raspberry Pi. Il PLC Raspberry Pi ha le caratteristiche più importanti per migliorare la velocità del processo, utilizzare un’ampia gamma di connessioni e proteggere i tuoi dati e il tuo sistema operativo. Utilizza il gruppo di continuità UPS. Rispetto ai PLC più comuni, consente un’elaborazione ad alta velocità e multiprocesso per lavorare con le applicazioni in tempo reale. Inoltre, il PLC Raspberry Pi ha l’orologio interno che garantisce l’ora e la data attuali per tenere traccia dell’ora esatta. Pinout Raspberry Pinout PLC NC GPIO2 SDA GPIO3 SCL GPIO4 INT21 GND GPIO17 INT30 GPIO27 INT20 GPIO22 IRQSPI 485 NC – GPIOIO MOSIO GPIO9 MISOO GPIO11 SCLKO GND – GPIOO – GPIO5 IRQSPI CAN GPIO6 IRQSPI ETH GPIO13 INT10 GPIO19 MISO1 GPIO26 FAN CONTROL GND – Caratteristiche UPS – Alimentazione ininterrotta Alta velocità di elaborazione Sistema operativo LINUX o Raspberry Pi multiprocesso (precedentemente chiamato Raspbian) Connettività multipla, opzioni multiple RTC – Specifiche orologio in tempo reale Tipo di modalità: PLC Raspberry Tensione di ingresso: 12~24 V CC (protezione con fusibile (2,5 A) polarità) Tensione nominale di ingresso: 24 V CC Potenza nominale: 30 W Corrente massima: 1,5 A Dimensioni: 101*701*119,5 mm SRAM: 2/4/8 GB Comunicazione: I2C, Ethernet (x2), USB (x4), RS485 (x2), SPI, WiFi, Bluetooth, TTL seriale, CAN, mircoSD, RTC Intervallo di tensione operativa: 11,4~25,4 V CC Temperatura operativa: da 0º a 50ºC con Raspberry OS Lite / da 0º a 40ºC con Raspberry OS Desktop operativo Umidità: 10%~90% (senza condensa) Temperatura di stoccaggio: -20℃~60℃ Peso: 378g Intervallo di tensione I/O Voltaggio I/O analogici: 0~10Vdc Elenco di spedizione Raspberry Pi PLC (uscita relè) x1 Documenti Scheda tecnica Guida per l’utente Applicazioni Progetto IoT Ambiente industriale che utilizza Linux
