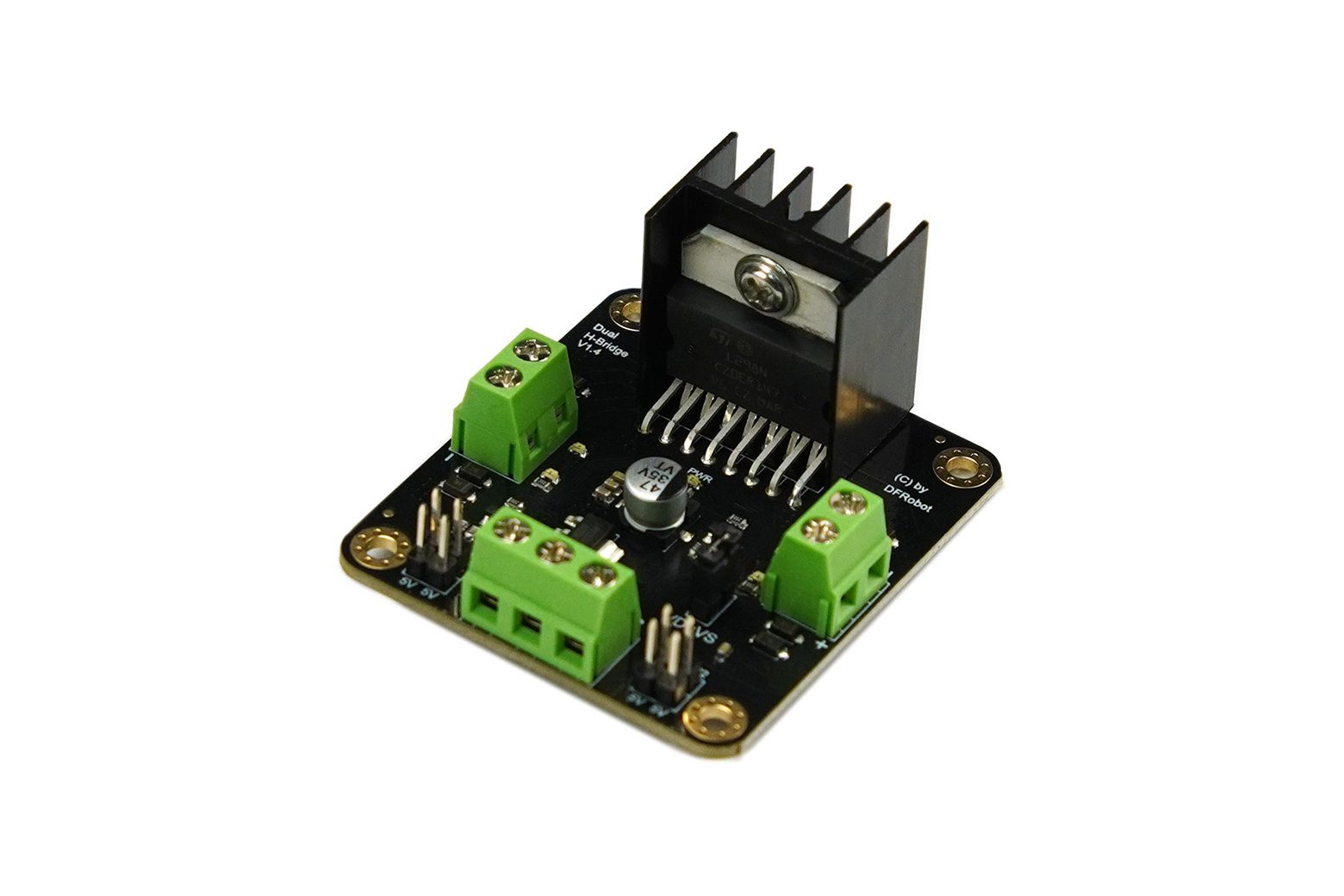

Controller motore CC MDV 2x2A (L298N) – DRI0002

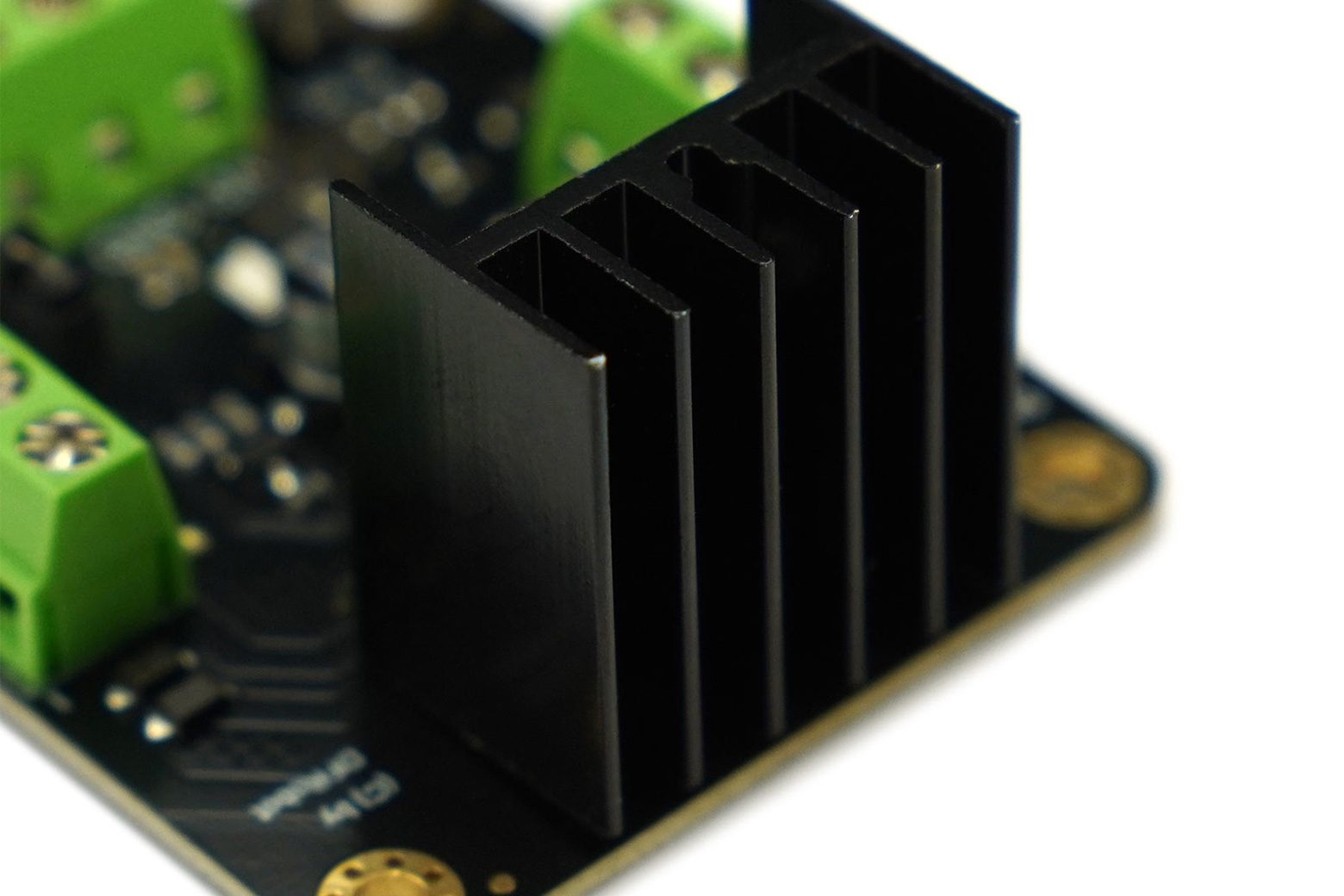

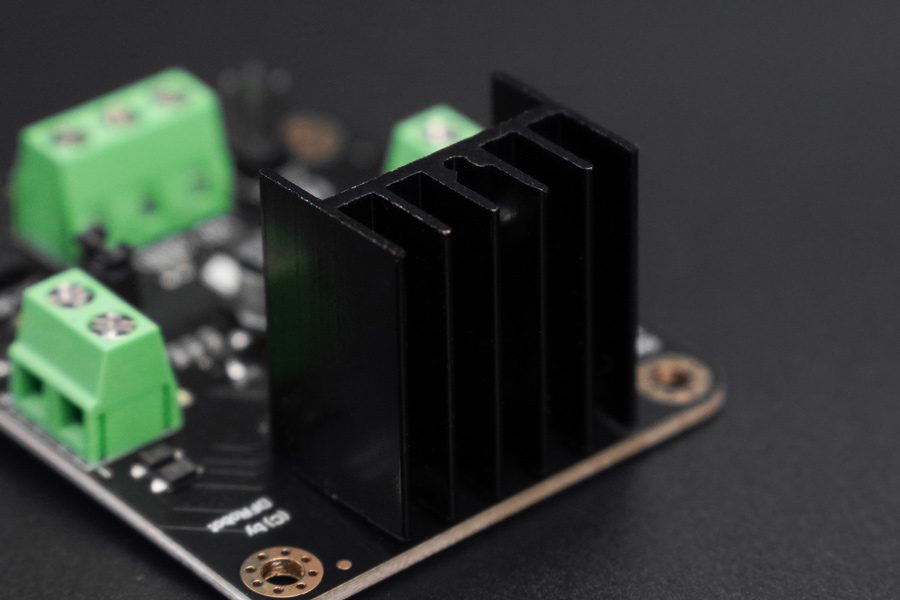

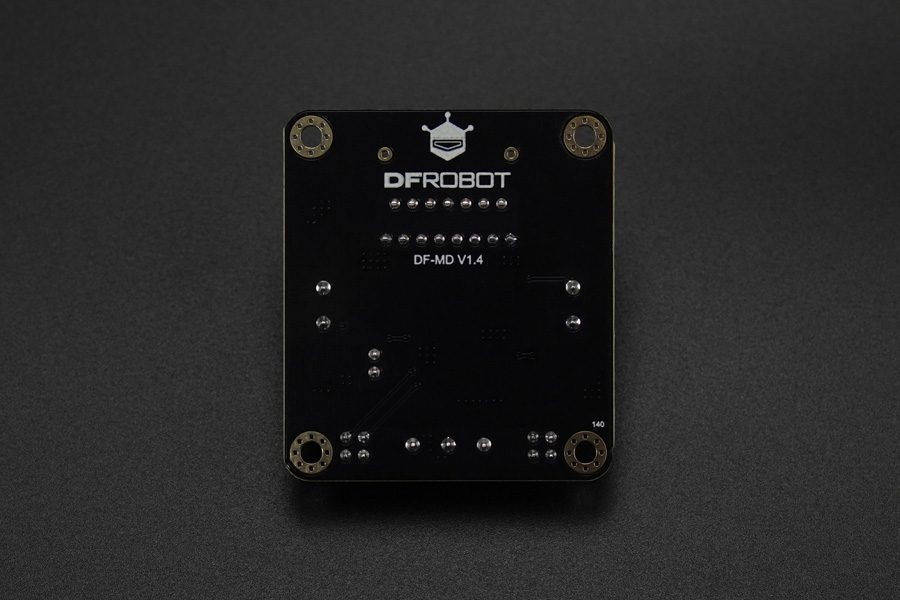

Introduzione Si tratta di un controller doppio motore da 4,8-46 V, 2 A che è la versione rivista del DF-MDV1.0. Le sue prestazioni sono state notevolmente migliorate. Può sopportare una corrente maggiore grazie alla maggiore dissipazione del dissipatore di calore. È facile da controllare, utilizzando l’eccezionale chip del driver del motore ad alta potenza di LGS, l’L298N. Questo chip consente l’azionamento diretto di due motori CC bidirezionali e incorpora diodi corti ad alta velocità per la protezione. Corrente di pilotaggio fino a 2 A per uscita motore. Il driver utilizza un design a spazzola larga per ridurre la resistenza del filo. Questo modulo breakout con fori per viti standard sarà utile su applicazioni e dispositivi con spazi piatti, quindi non è necessario utilizzare lo scudo impilato Arduino. Nota: per le viti della morsettiera, in lotti diversi, le viti possono essere viti con intaglio o viti con testa a croce. Specifica Parte logica della tensione in ingresso: 6 ~ 12 V Parte pilotata della tensione in ingresso Vs: 4,8 ~ 46 V Parte logica della corrente di lavoro Iss: 36 mA Parte pilotata della corrente operativa Io: 2 A Dissipazione di potenza massima: 25 W (T = 75 gradi Celsius) Livello di ingresso del segnale di controllo: Livello alto: 2,3 V = Vin = Vss Basso: -0,3 V = Vin = 1,5 V Temperatura di funzionamento: -25 gradi Celsius ~ +130 gradi Celsius Tipo di unità: doppio driver H-bridge ad alta potenza Dimensioni modulo: 47 mm (1,85 pollici)× 53 mm (2,1 pollici) Peso modulo: circa 29 g Lista di spedizione Controller doppio motore 2A x1 Documenti Wiki Doc Schematics
