Convertitore boost DC – DFR0123

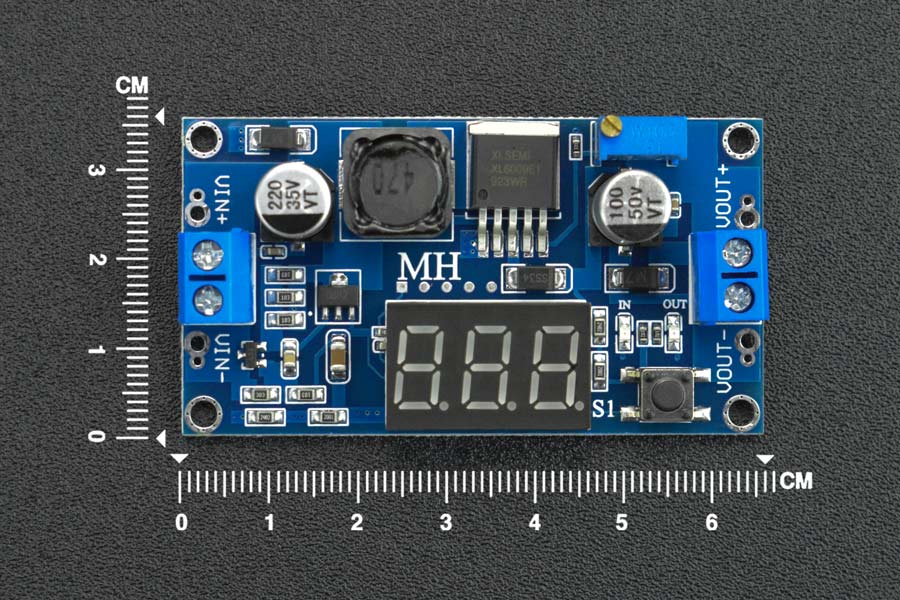

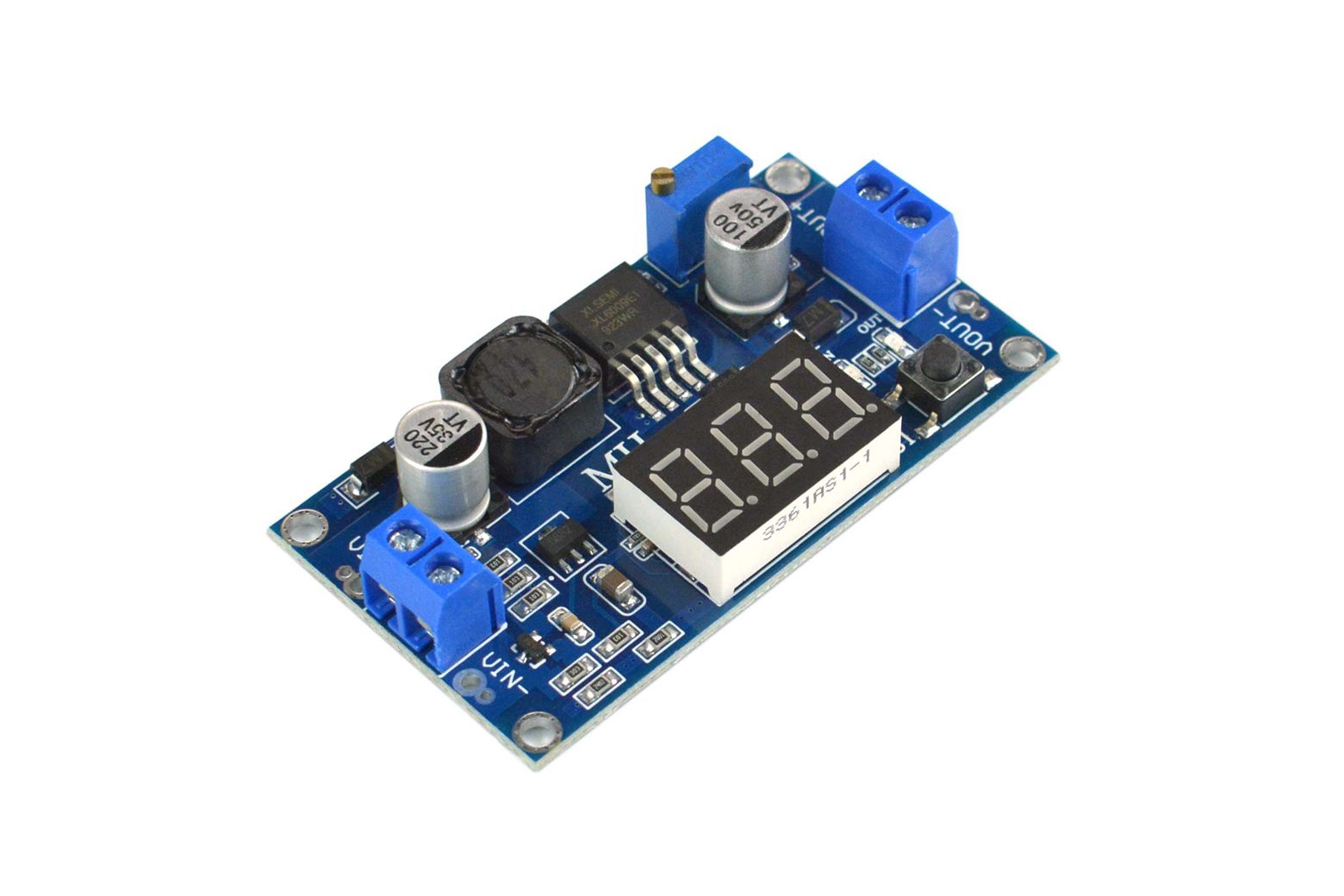

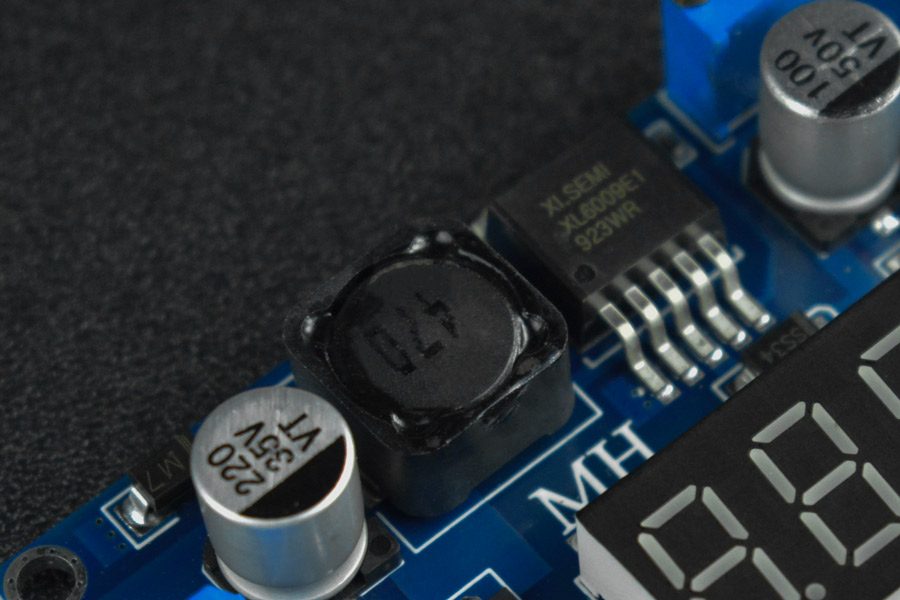

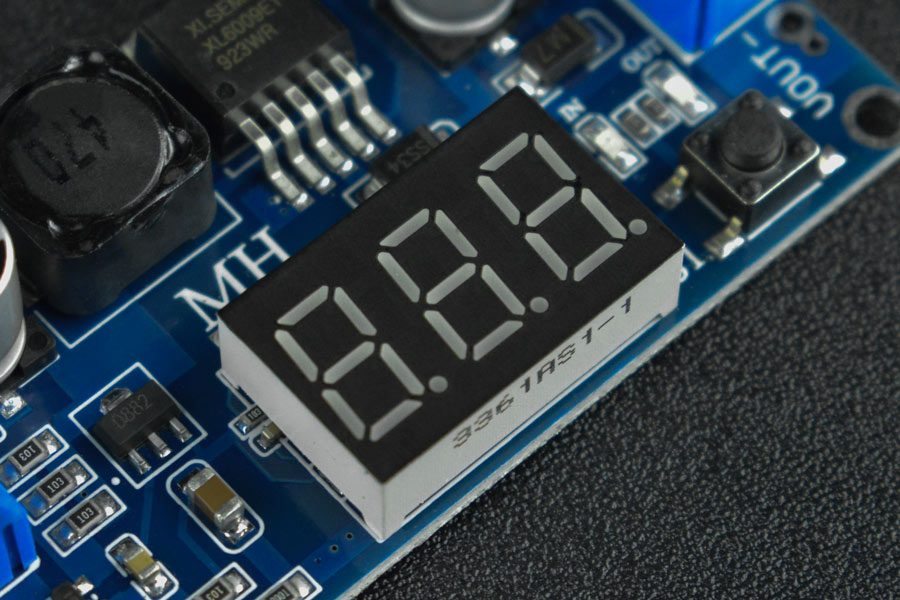

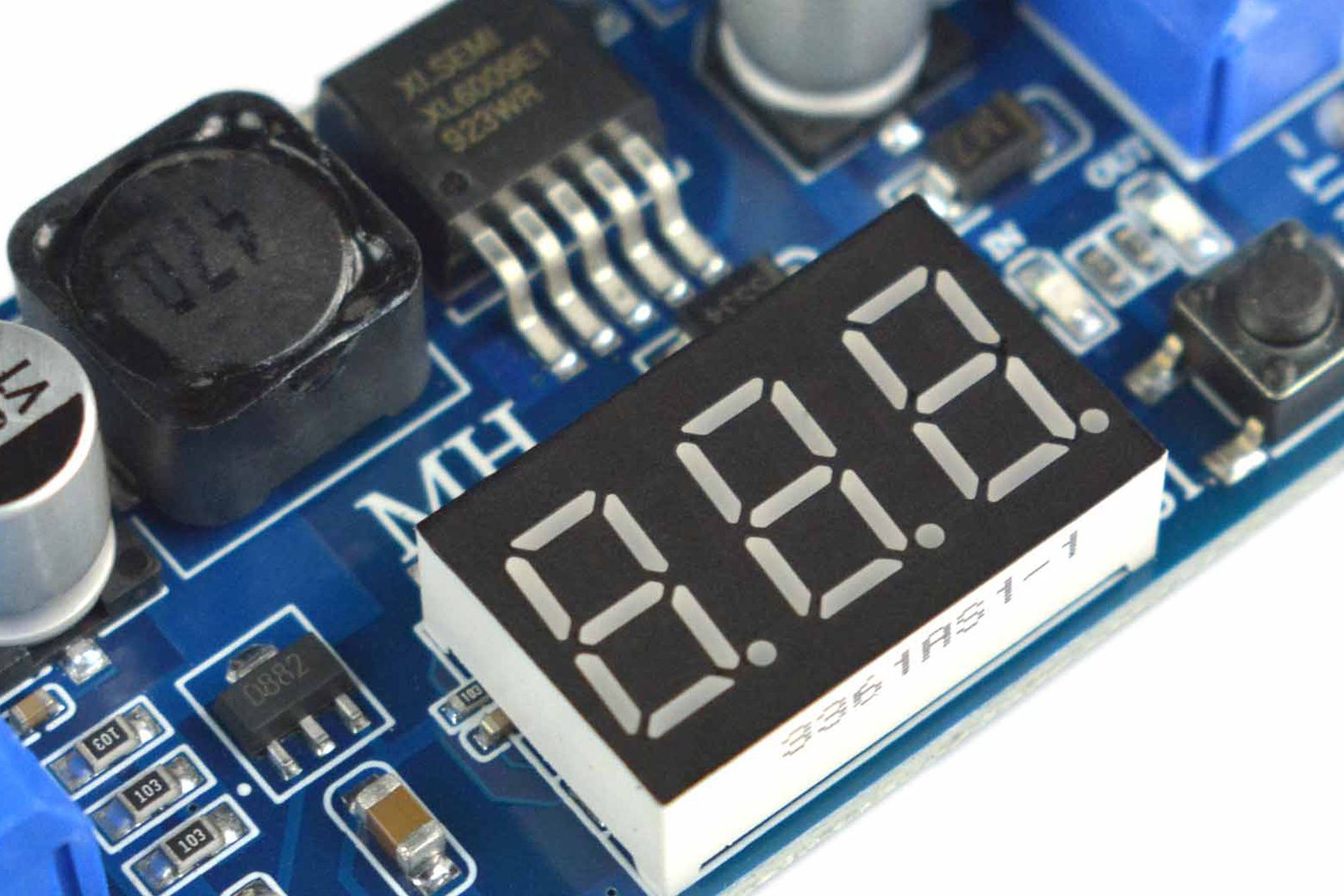

Introduzione Questo convertitore boost DC-DC regolabile da 20 W con display digitale si basa sul chip boost professionale e supporta un ingresso di alimentazione da 3 ~ 32 V, un’uscita da 5 ~ 35 V e una precisione di ± 0,05 V. La frequenza di commutazione è di 400 KHz, l’efficienza di conversione può raggiungere il 94%, ha funzioni di protezione da surriscaldamento e protezione da cortocircuito e le prestazioni sono molto potenti. può completare l’alimentazione di apparecchiature da piccola tensione a grande tensione tramite questo modulo. Il modulo è dotato di terminali, facilmente utilizzabili senza ferro, e conserva i punti di connessione del filo di saldatura. Le due modalità di utilizzo sono molto convenienti. Può essere utilizzato in campi di potenziamento in cui la tensione di ingresso è inferiore alla tensione di uscita, come batterie, trasformatori di alimentazione, alimentatori regolati regolabili fai-da-te, alimentatori per notebook per auto da 24 V e potenziamento di apparecchiature industriali. Il voltmetro integrato supporta la modalità di autocalibrazione. È possibile ottenere valori di tensione accurati sull’intero intervallo di tensione con una sola calibrazione. I metodi specifici sono i seguenti: 1. Quando il voltmetro di bordo visualizza la tensione di uscita, tenere premuto il pulsante sul lato destro per 4 secondi, quindi rilasciarlo. Il voltmetro e l’indicatore della tensione di uscita “OUT” lampeggeranno contemporaneamente e verrà attivata la modalità di regolazione della tensione di uscita. Allo stesso modo, quando il voltmetro visualizza la tensione in ingresso, tenere premuto il pulsante sul lato destro per 4 secondi e poi rilasciarlo. Il voltmetro e l’indicatore della tensione di ingresso “IN” lampeggeranno contemporaneamente e in questo momento verrà attivata la modalità di regolazione della tensione di ingresso; 2. Toccare il pulsante a destra per aumentare o diminuire la tensione di un’unità, l’intervallo di regolazione è compreso tra -5 e 5. Poiché il valore della tensione di un’unità è inferiore a 0,1 V, è necessario premere 1-5 volte per vedere che il voltmetro è cambiato di 0,1 V. Il numero specifico di pressioni consecutive dipende dal valore di tensione attualmente visualizzato. Maggiore è la tensione attuale del display, minore sarà il numero di pressioni; 3. Una volta completata la regolazione della tensione, tenere premuto il pulsante destro per 4 secondi, quindi rilasciarlo. A questo punto è possibile uscire dalla modalità di calibrazione della tensione e tutte le impostazioni dei parametri verranno salvate automaticamente dopo lo spegnimento. Avviso: 1. Per garantire la precisione del display del voltmetro, assicurarsi che la tensione di ingresso sia superiore a 4,5 V. 2. La tensione di boost inferiore a 5 V funziona normalmente, ma il tubo digitale non funziona. 3. La corrente di uscita è 4A, si consiglia di utilizzarla entro 2A, l’elevata corrente deve rafforzare la dissipazione del calore; la potenza in uscita è 20 W, se supera 15 W, rafforzare la dissipazione del calore. 4. La tensione di ingresso deve essere inferiore alla tensione di uscita, altrimenti il modulo potrebbe danneggiarsi. 5. Assicurarsi che la polarità sia corretta quando si collega all’alimentazione per evitare danni al modulo. Caratteristiche Modalità di autocalibrazione Con protezione da surriscaldamento e protezione da cortocircuito Specifica Tensione di ingresso: 3 V-32 V (sotto 5 V, il display digitale non funziona), la migliore tensione di funzionamento è 5 V-32 V Tensione di uscita: 5 V-35 V Frequenza di commutazione: 400 kHz Metodo di rettifica: rettifica non sincrona Corrente di ingresso: 4 A (picco) Efficienza di conversione: 94% (maggiore è la differenza di tensione, minore è l’efficienza) Uscita Ondulazione: 50 mV (più alta è la tensione, maggiore è la corrente, maggiore è l’ondulazione) Tasso di regolazione del carico: ±0,5% Tasso di regolazione della tensione: ±0,5% Temperatura di funzionamento: -40℃~+85℃ Progetti Progetto 1. Salvataggio delle piante: dispositivo di irrigazione per piante fai-da-te Introduzione: per evitare di ritrovarsi con foglie gialle e morte a causa della carenza d’acqua, questo progetto introduce la creazione di un dispositivo di irrigazione automatica per le piante per salvare le piante. Lista di spedizione Convertitore boost DC-DC regolabile da 20 W con display digitale x1
