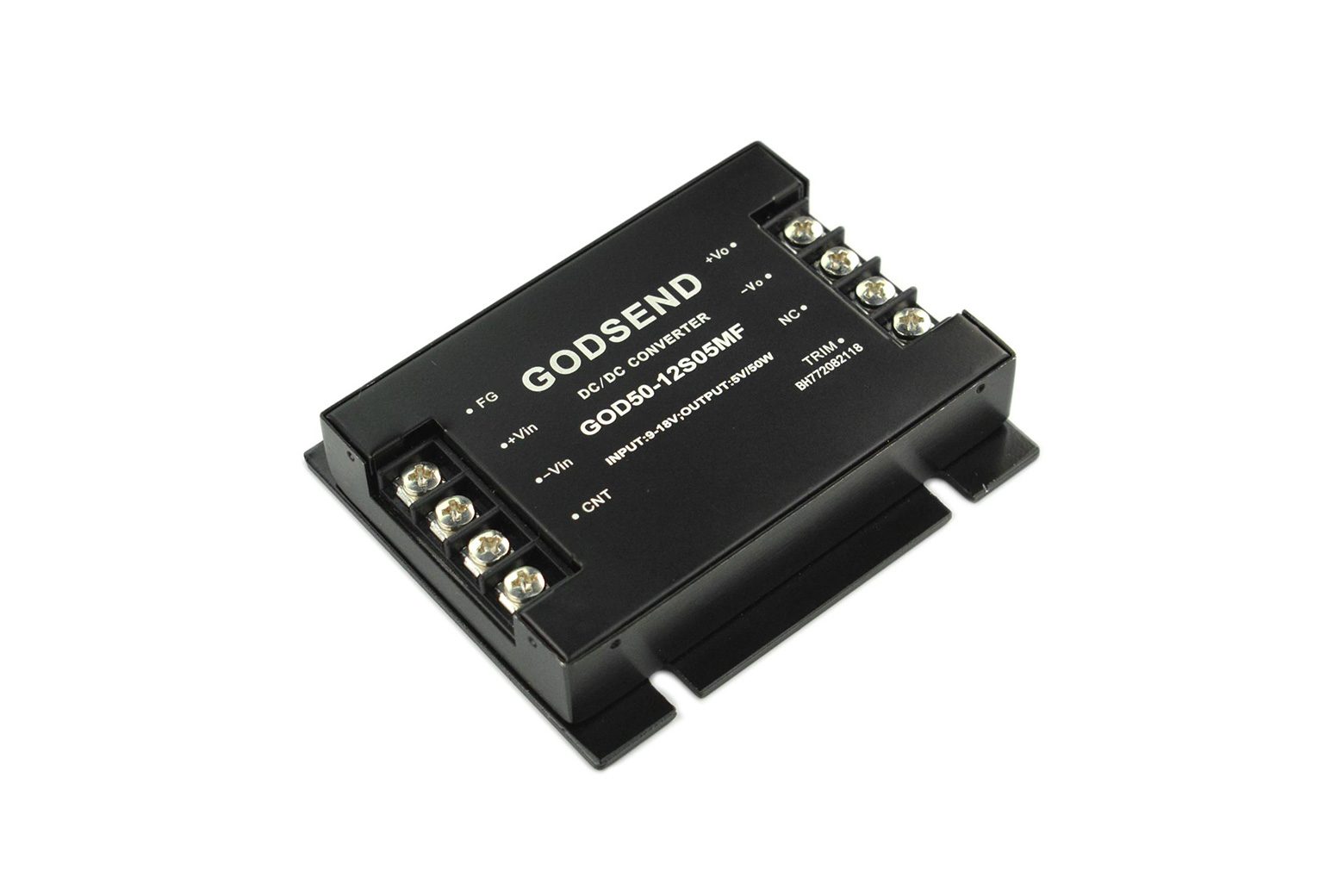

Convertitore buck CC – DFR0929

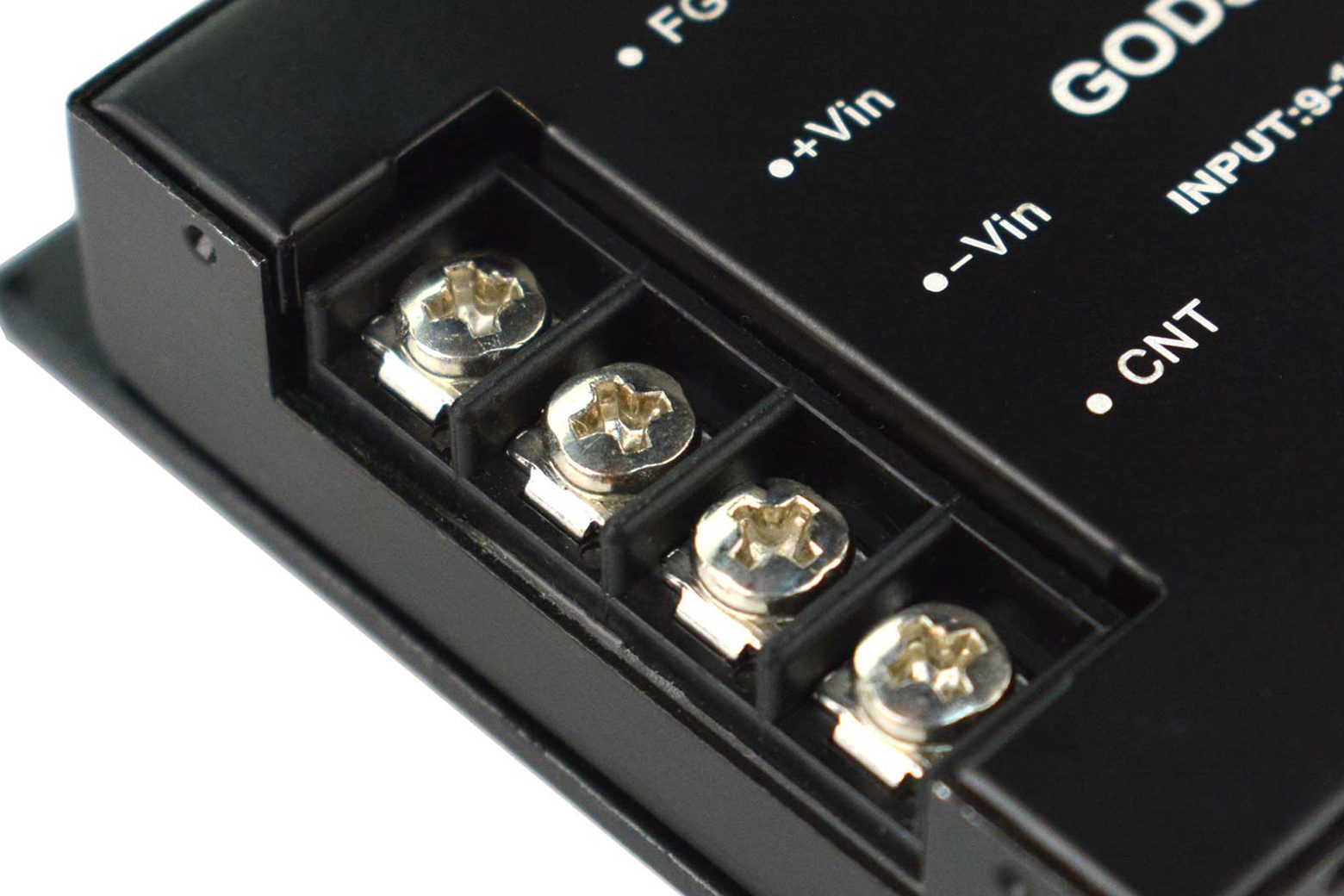

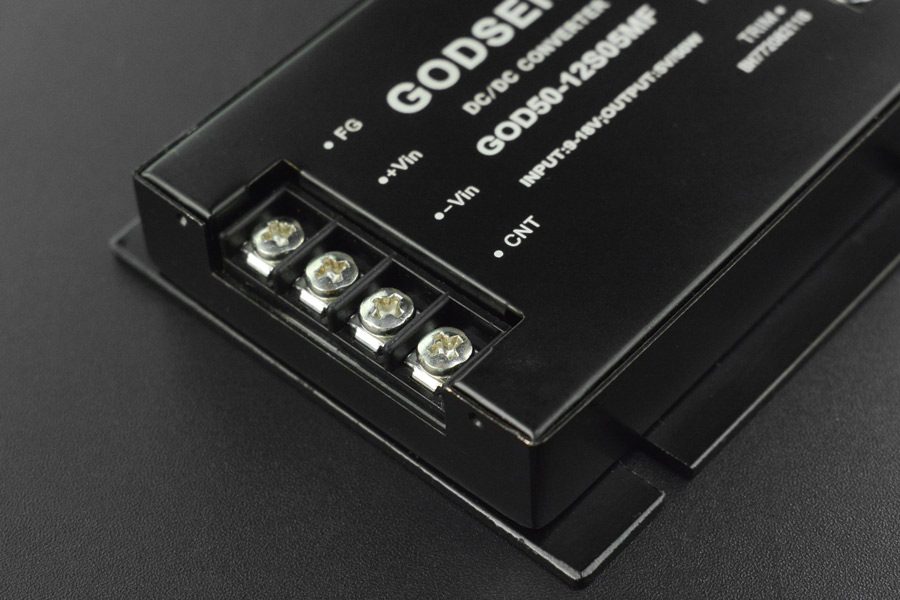

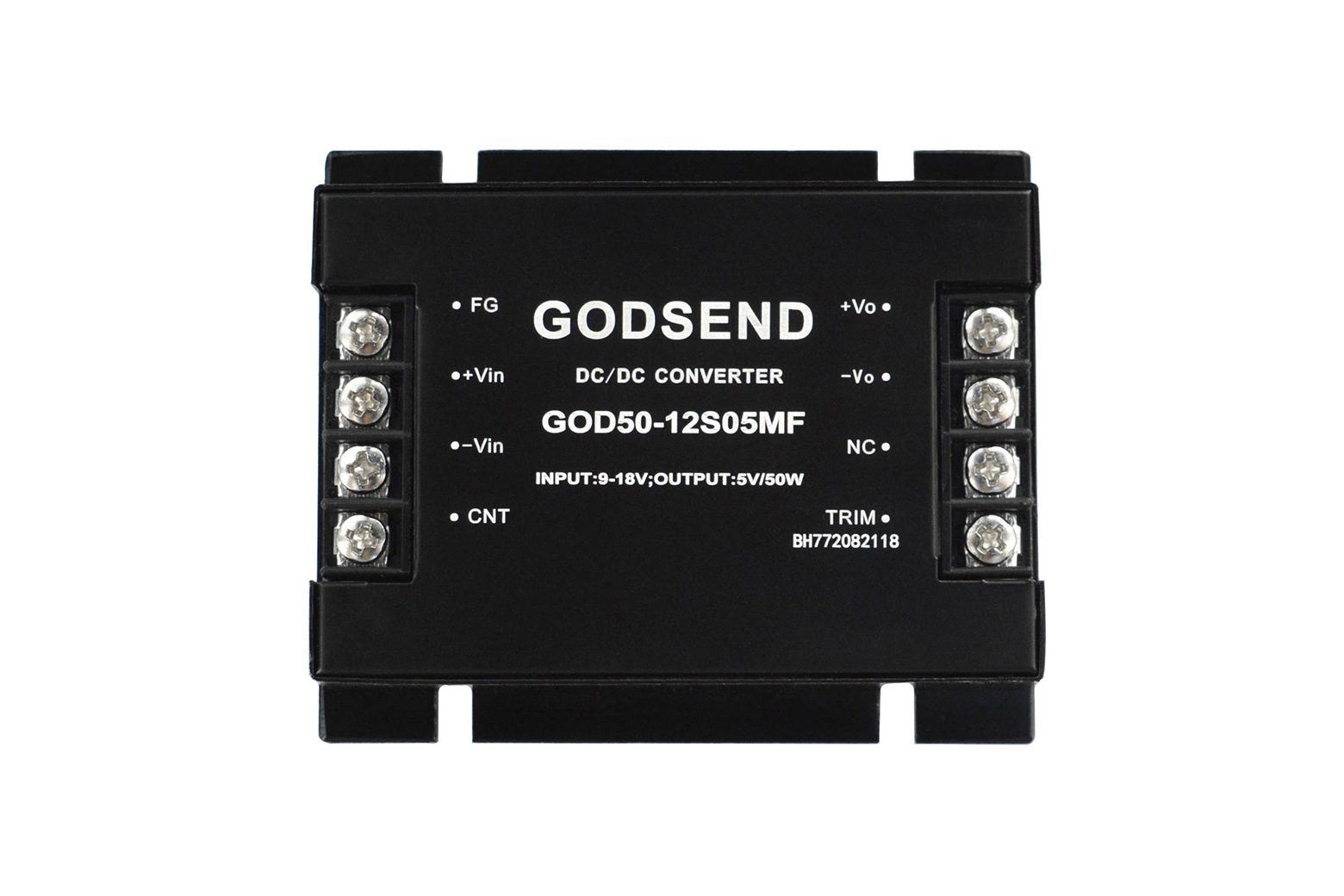

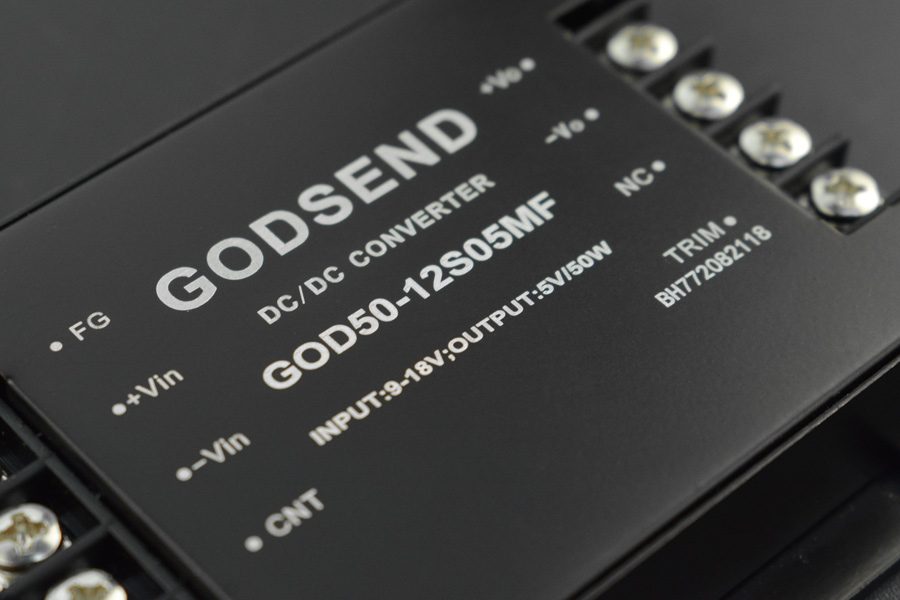

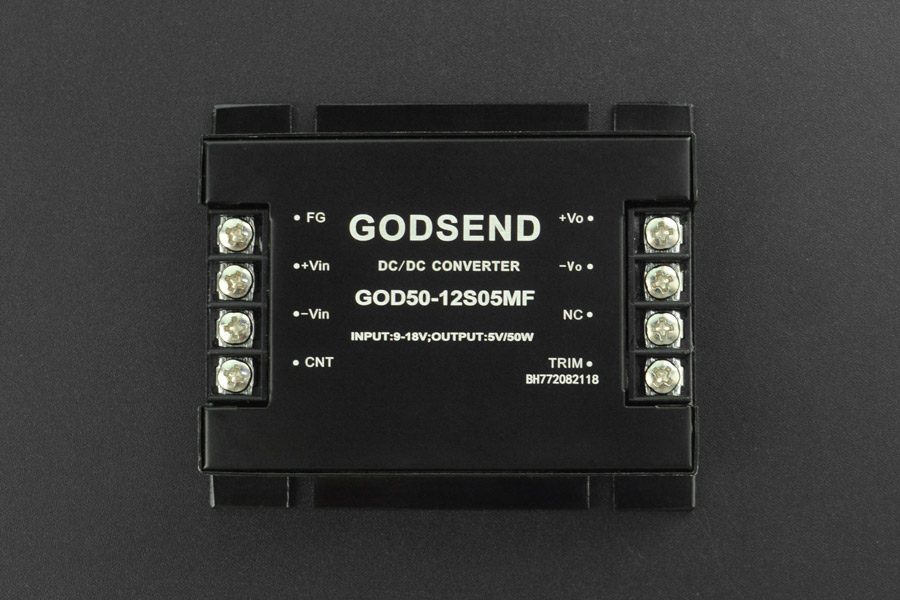

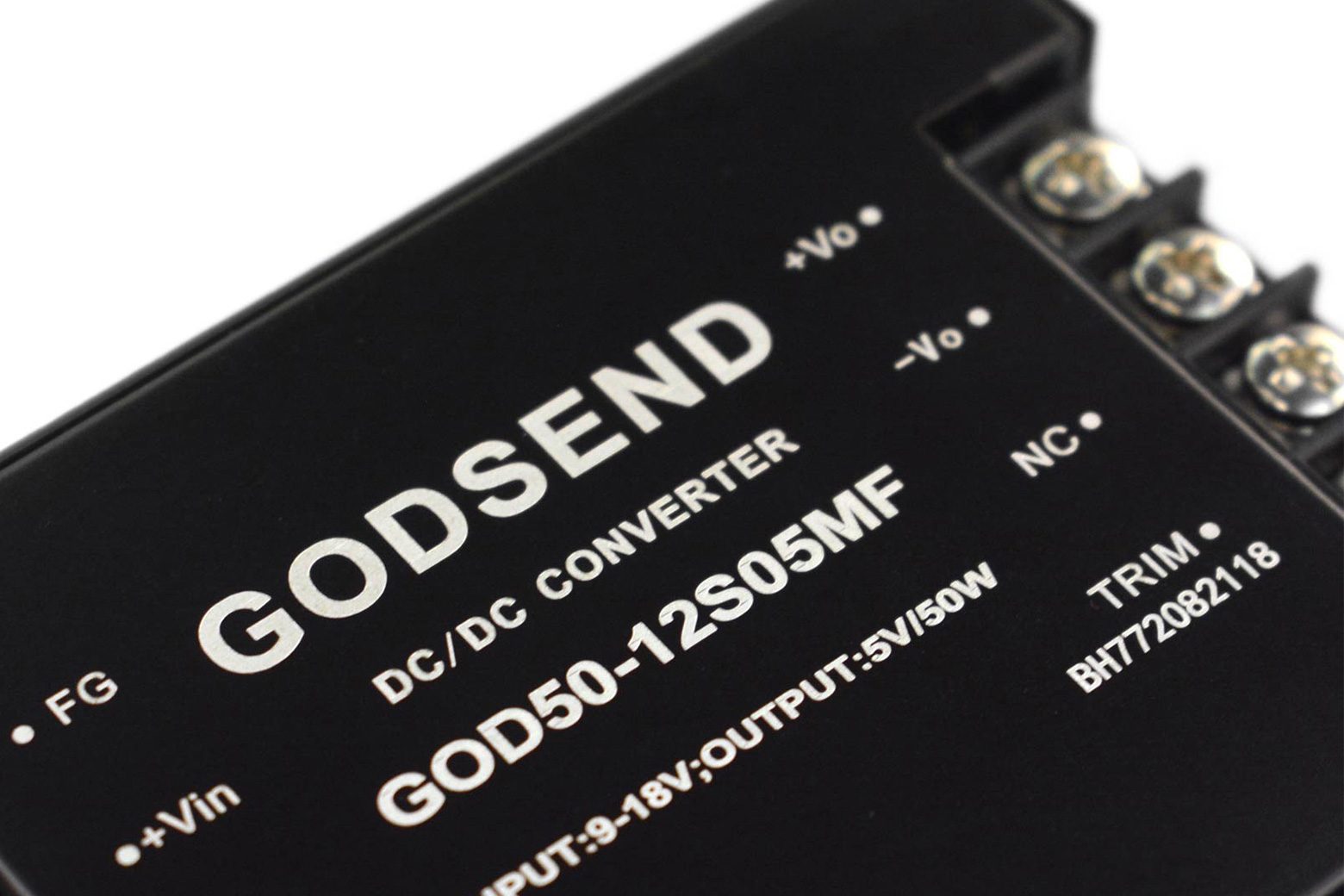

Introduzione Questo modulo step-down ad alta potenza da 50 W di livello industriale offre un intervallo di tensione in ingresso di 9-18 V e un’uscita massima di 5 V/10 A. Ha le caratteristiche di un elevato isolamento e resistenza alla tensione di 1500 V CC o 800 V CA, basse interferenze radioattive, rumore di ondulazione, ecc. Con protezione da cortocircuito e meccanismi di protezione da sottotensione in ingresso, il convertitore può essere ampiamente utilizzato nei sistemi di alimentazione portatili sul telaio, locomotive ferroviarie, nuova energia, comunicazioni, energia elettrica, controllo industriale, occasioni in cui ingresso e uscita sono isolati e altri settori. Pin 1 2 3 4 5 6 7 8 Nome FG +Vin -Vin CNT TRIM NC -Vo +Vo Definizione Shell Ingresso positivo Ingresso negativo Piede di controllo Regolazione uscita flottante Uscita negativa Uscita positiva CNT (pin di controllo): Modulo acceso: CNT è flottante o collegato a TTL livello alto (3,5~12 V CC); Modulo spento: CNT è collegato a GND o a basso livello (0~1,5 V CC) Precauzioni: il modulo di alimentazione genererà calore dopo essere stato energizzato per un periodo di tempo. Si prega di non toccarlo con le mani o con il corpo, altrimenti potrebbe causare ustioni. Si prega di verificare se il cablaggio è corretto prima di accendere l’alimentazione, altrimenti si causerà un danno all’alimentatore. Quando si testa la tensione di resistenza dell’isolamento tra l’ingresso e l’uscita, cortocircuitare rispettivamente tutti i pin dei terminali di ingresso e di uscita ed eseguire il test. Quando la temperatura dell’involucro del prodotto supera il valore specificato, è necessario considerare la dissipazione del calore. Caratteristiche Potenza in uscita fino a 50 W Elevata tensione di resistenza all’isolamento 1500 V CC o 800 V CA Basse interferenze radioattive, basso rumore di ondulazione Design ecologico, conforme RoHS Temperatura di funzionamento: -40 ° C ~ + 85 ° C Specifiche Tensione di ingresso: 9-18 V Tensione di uscita: 5 V Corrente di uscita: 0-10 A Potenza di uscita: 50 W (max) Efficienza di conversione: 83% Tensione di isolamento: 1500 V (ingresso-uscita, tempo di test 1 minuto, corrente di dispersione inferiore a 1 mA) Involucro di ingresso (FG) 1000 V Involucro di uscita (FG) 500 V Temperatura di funzionamento: -40~+85°C Temperatura di stoccaggio: -55~+125°C Umidità di stoccaggio: 5~95%RH Meccanismo di protezione: protezione da cortocircuito, protezione da sottotensione in ingresso Elenco di spedizione Convertitore buck CC-CC isolato industriale (da 9~18V a 5V 10A) x1 Applicazioni Sistemi di alimentazione portatili
