Convertitore buck DC – DFR0379

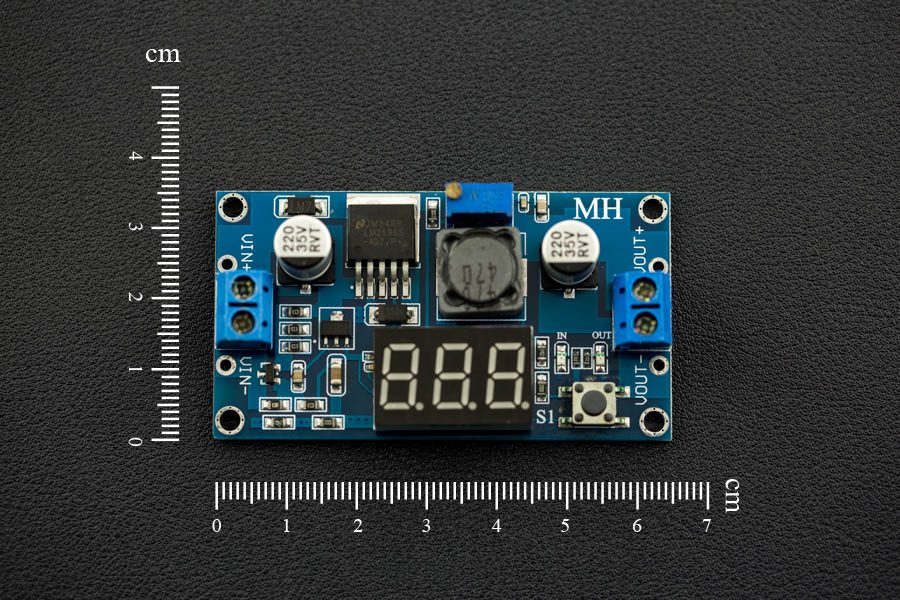

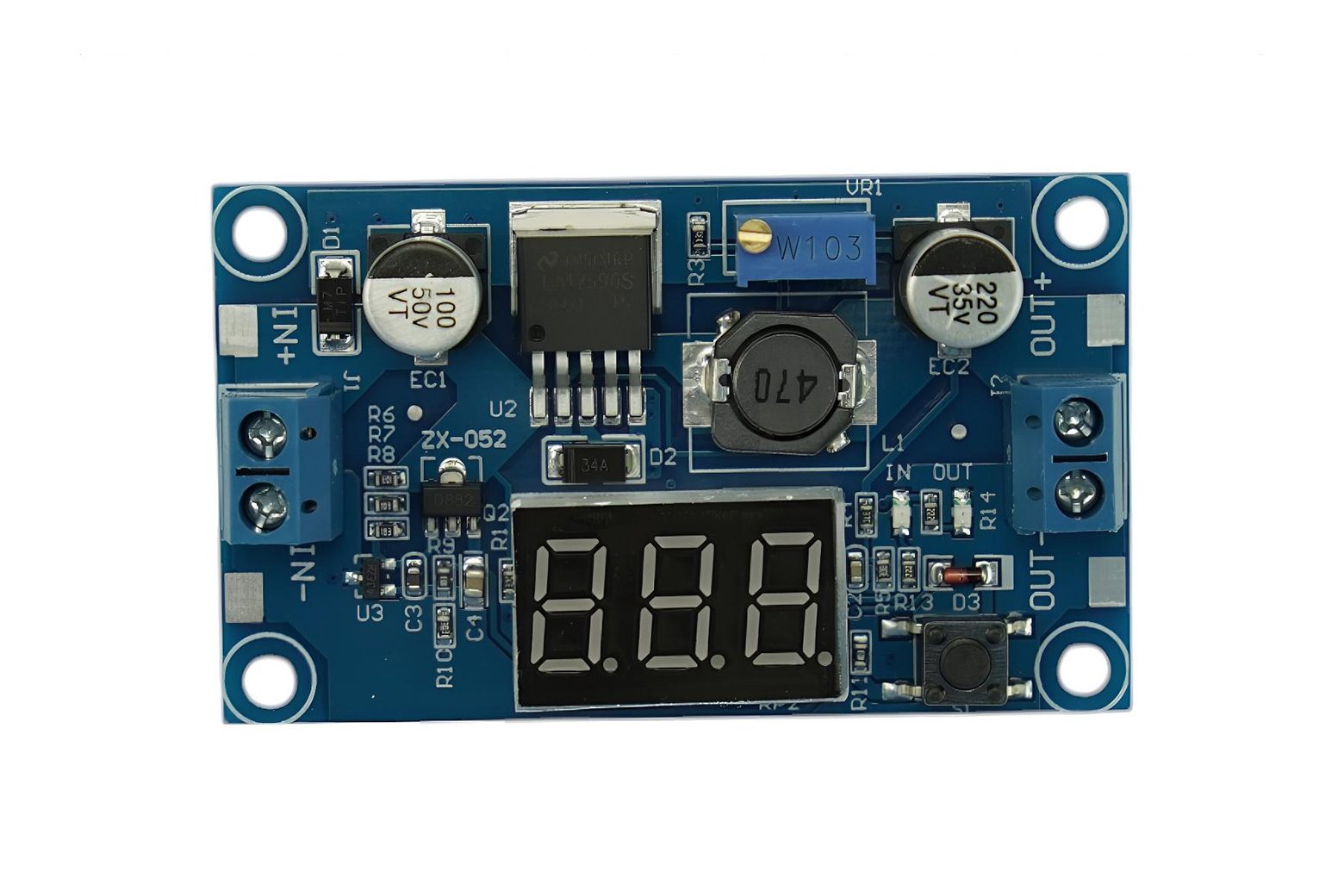

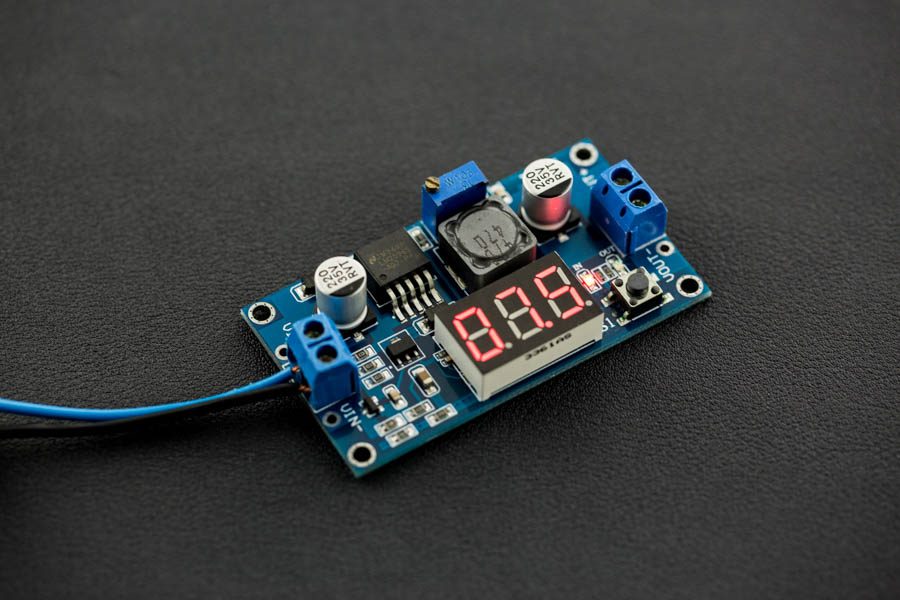

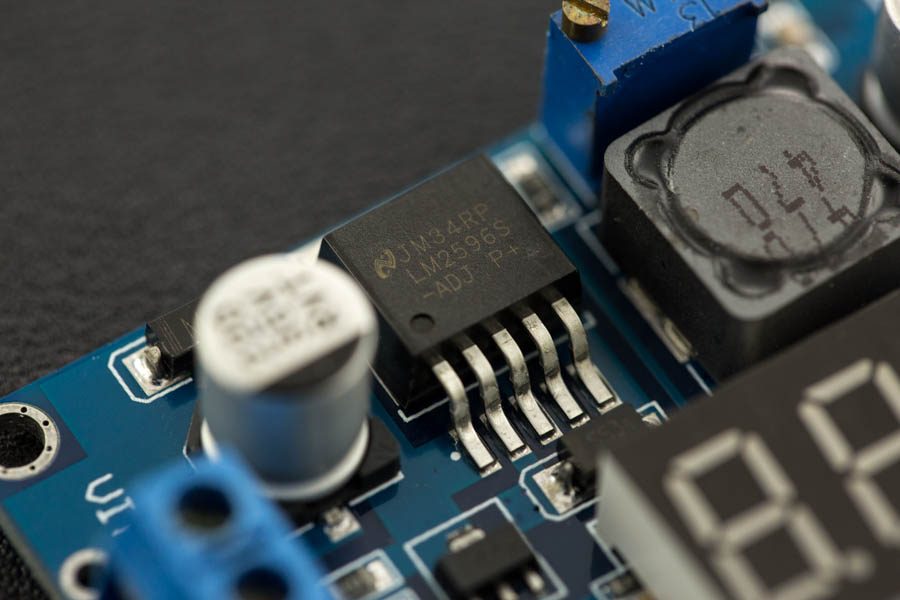

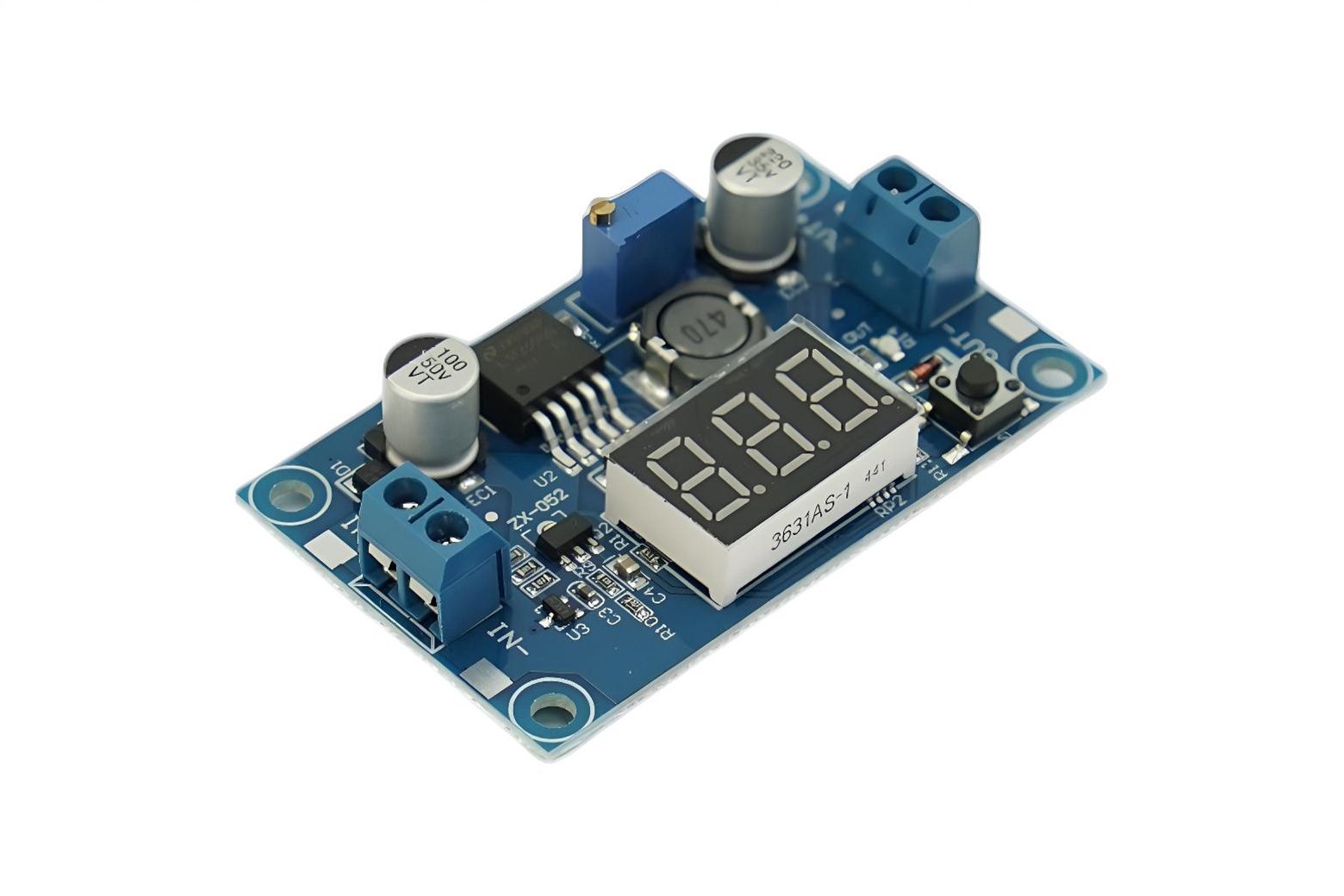

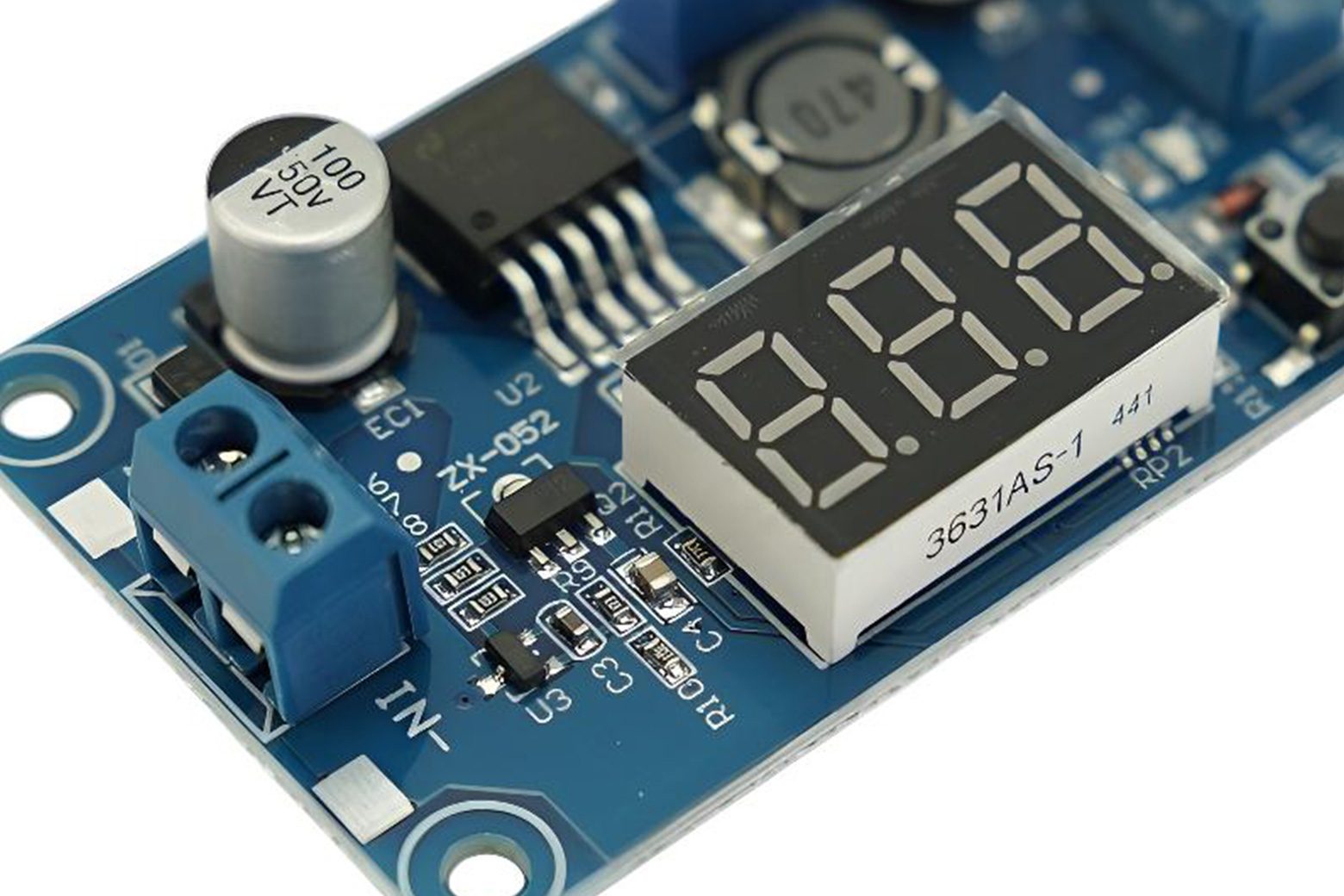

Introduzione Si tratta di un modulo convertitore buck DC-DC regolabile da 20 W con display digitale. Si basa sul regolatore di tensione step-down LM2596 3A e supporta un ingresso di 0~40 V CC con una precisione di ± 0,05 V. Su un normale convertitore buck non è presente alcun display ed è necessario misurare manualmente l’uscita con un multimetro, che può essere lento e inefficiente. Questo convertitore buck ha un display con la lettura della tensione di uscita integrata direttamente sulla scheda. È possibile modificare l’uscita regolando un potenziometro a vite anch’esso integrato sulla scheda. Semplice! Questo modulo può essere utilizzato in applicazioni CC come batterie, trasformatori di potenza, alimentatori regolabili fai-da-te, alimentatori per veicoli a 24 V, apparecchiature industriali, da 12 V a 3,3 V, da 12 V a 5 V, da 24 V a 5 V, da 24 V a 12 V, da 36 V a 24 V e così via. Regolare la tensione ruotando la vite blu del potenziometro superiore, in senso orario per aumentare la tensione di uscita, in senso antiorario per diminuire la tensione di uscita. Caratteristiche Toccare il pulsante per cambiare la tensione di ingresso o di uscita della misurazione e un indicatore mostra quale tensione viene misurata. Se necessario, il display può essere disabilitato. Tenere premuto il pulsante per 2 secondi e rilasciare il pulsante per spegnere il display. Con terminali a filo, non è necessaria alcuna saldatura. La tensione in ingresso è 4,0 ~ 40 V. (La tensione in ingresso deve essere 1,5 V superiore alla tensione in uscita) Intervallo di tensione in uscita regolabile in continuo da 1,25 V a 37 V. (La tensione di ingresso deve essere 1,5 V superiore alla tensione di uscita) La corrente di uscita massima è 3 A, si consiglia di utilizzare entro 2,0 A, correnti più elevate avranno bisogno di un dissipatore di calore per dissipare il calore. La potenza in uscita è di 20W. Per più di 15 W si consiglia un dissipatore di calore. L’unità offre un’elevata efficienza di conversione, con una media dell’88% L’unità include protezione da inversione di polarità, protezione da surriscaldamento e protezione da cortocircuito Specifiche Voltaggio in ingresso: 4,0 ~ 40 V Voltaggio in uscita: 1,25 V ~ 37 V Potenza in uscita: 20 W Corrente in uscita: 3 A Dimensioni di montaggio: 6,1 * 3,1 cm/ 2,4 * 1,22 pollici (L x P) Dimensioni: 6,6 * 3,6 *1,2 cm/2,59 * 1,42 * 0,47 pollici Peso: 22 g Lista di spedizione Convertitore buck DC-DC regolabile da 20 W con display digitale x1
