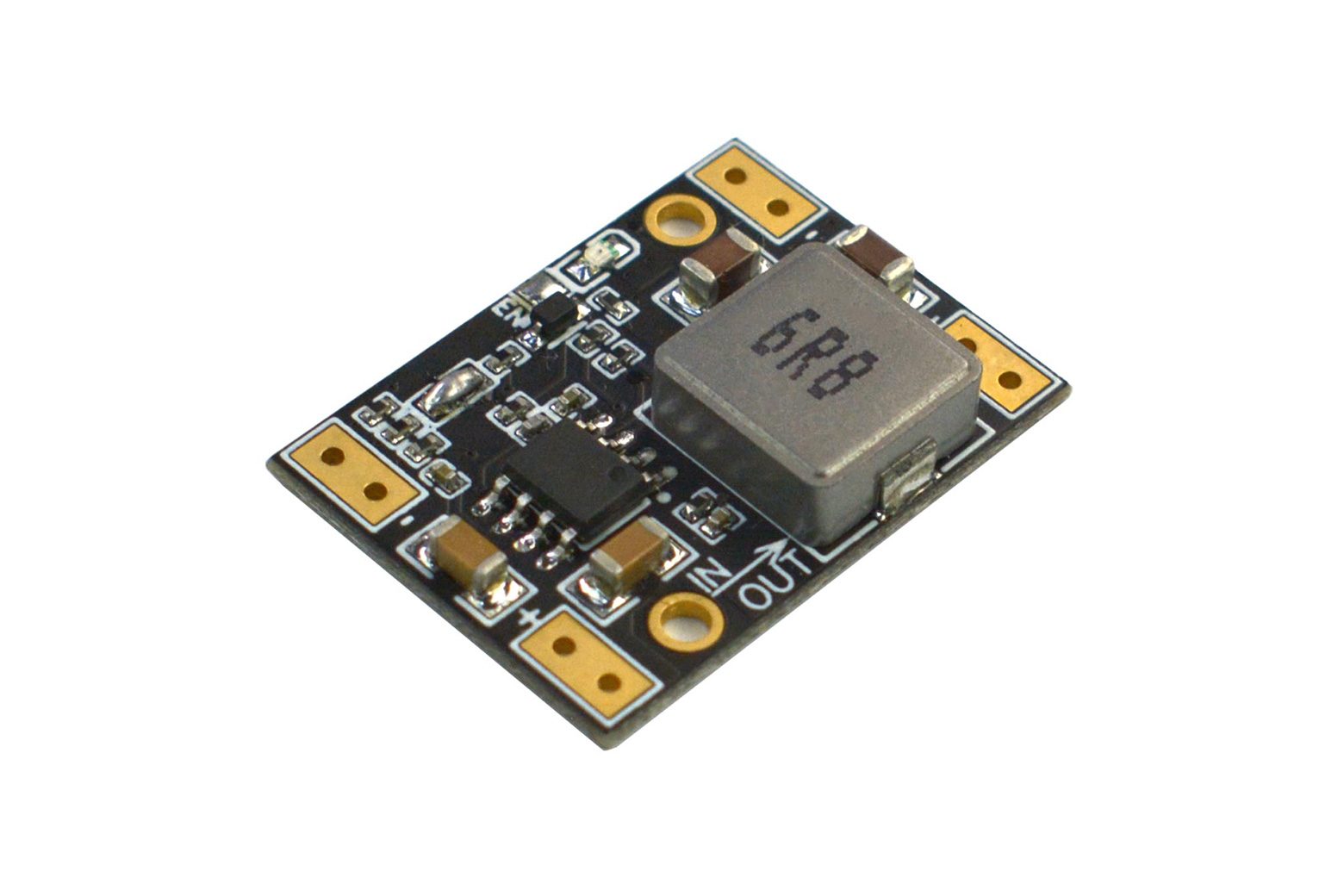

Convertitore buck multi – DFR1015

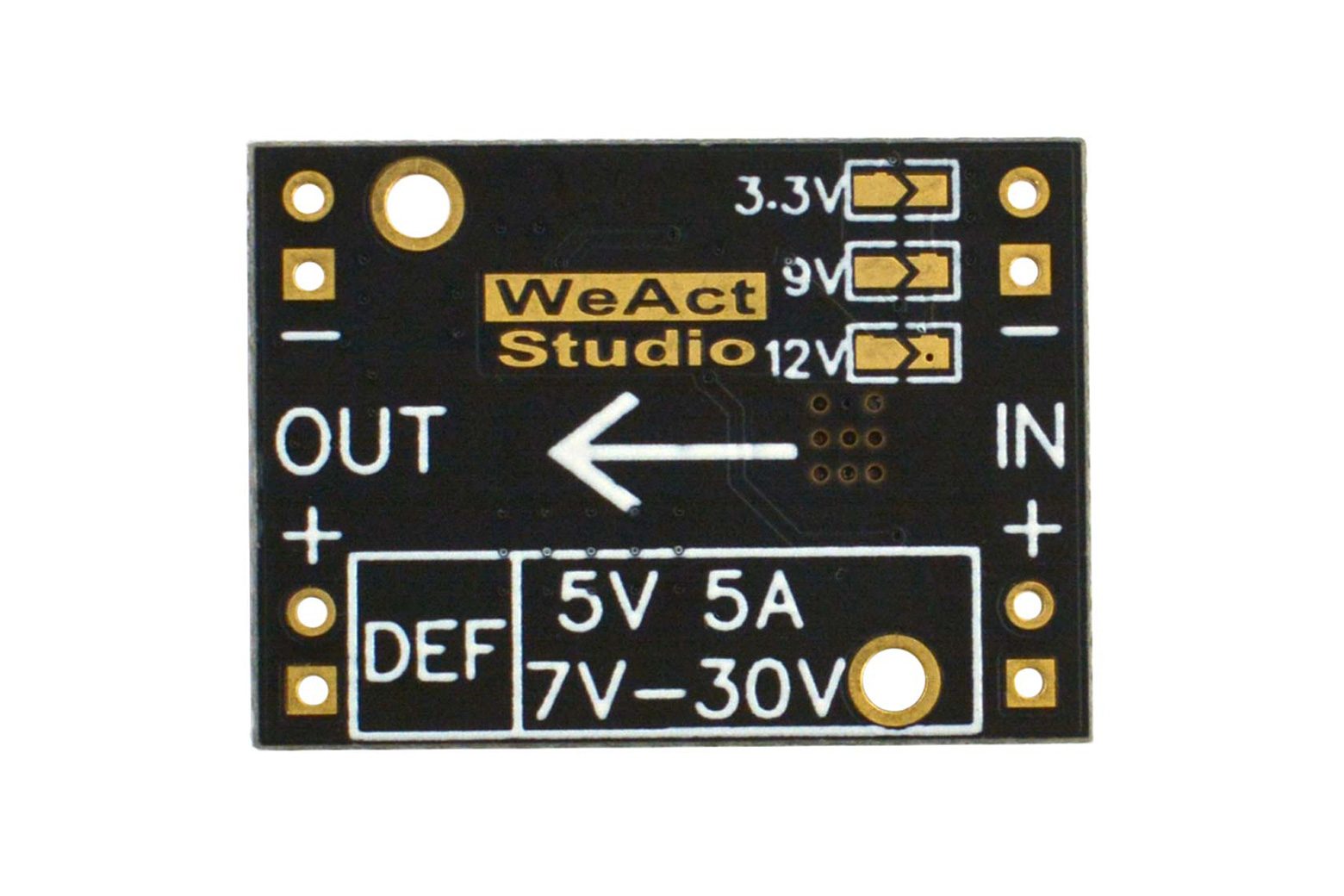

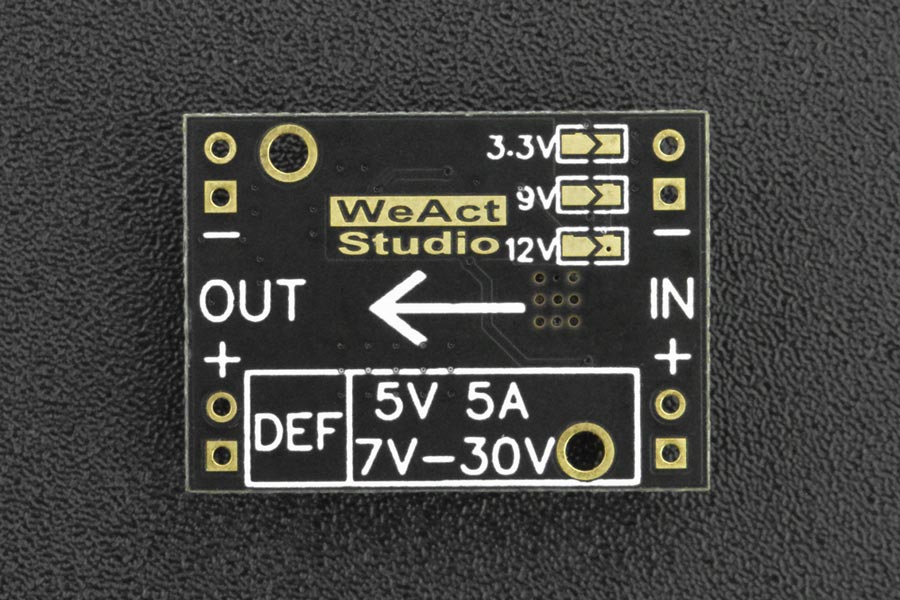

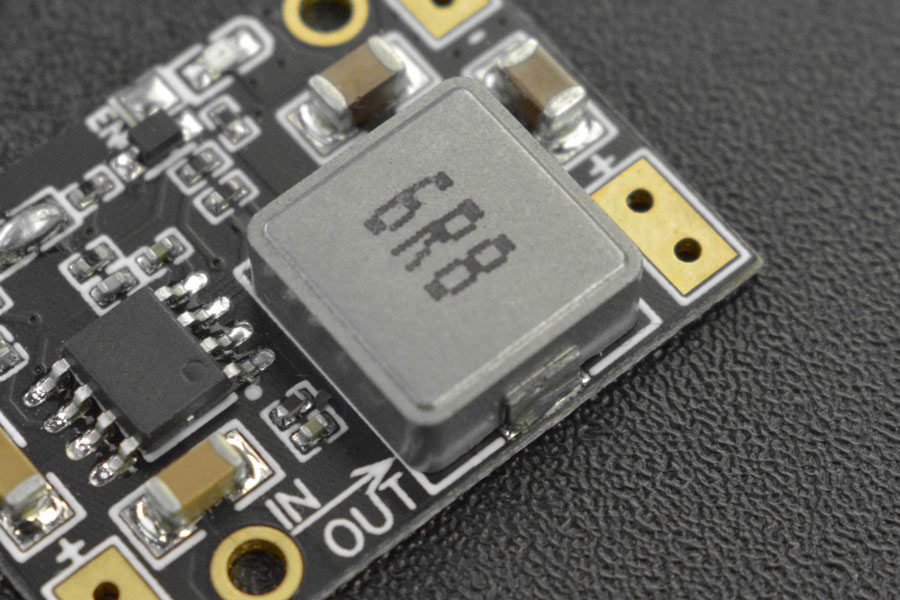

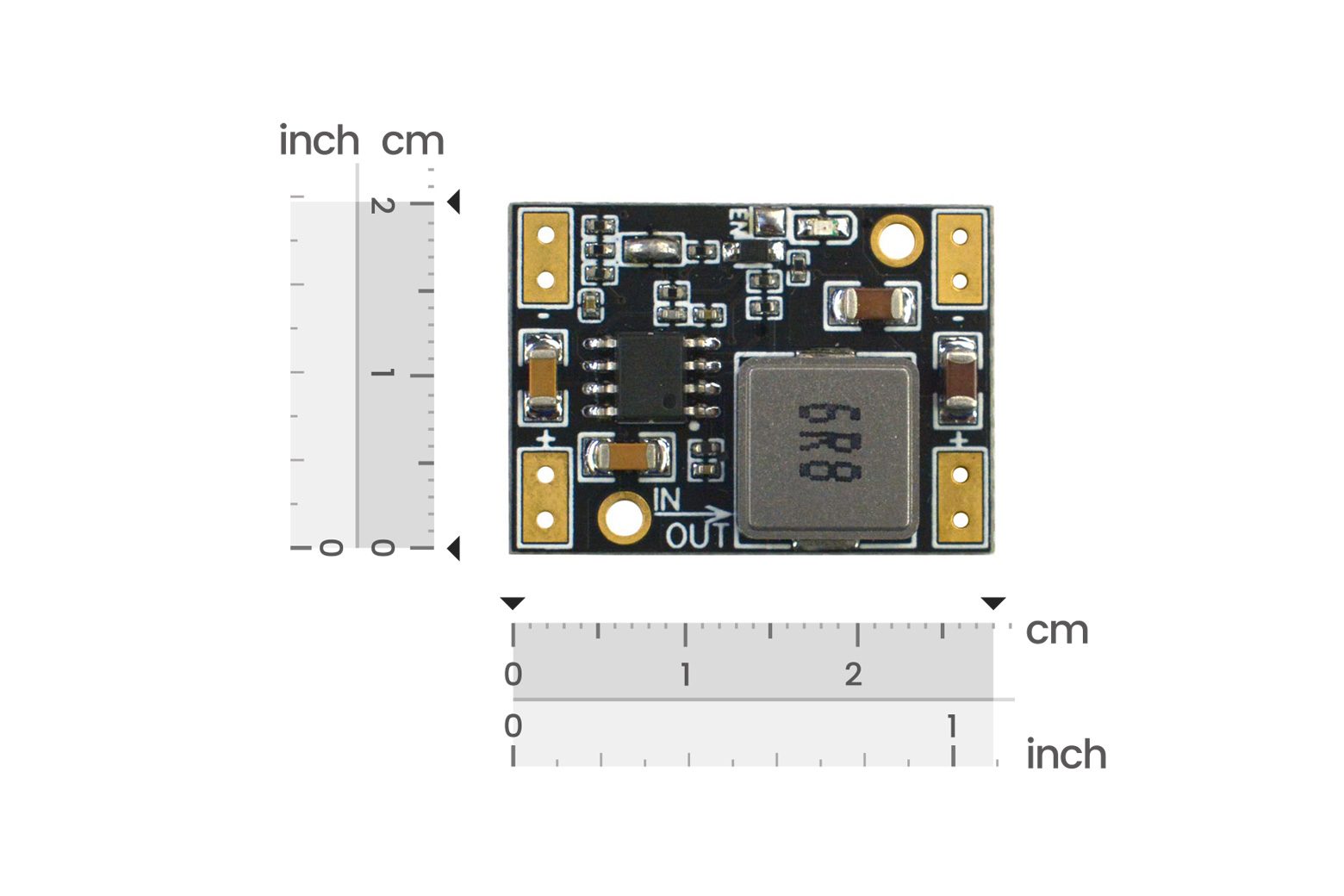

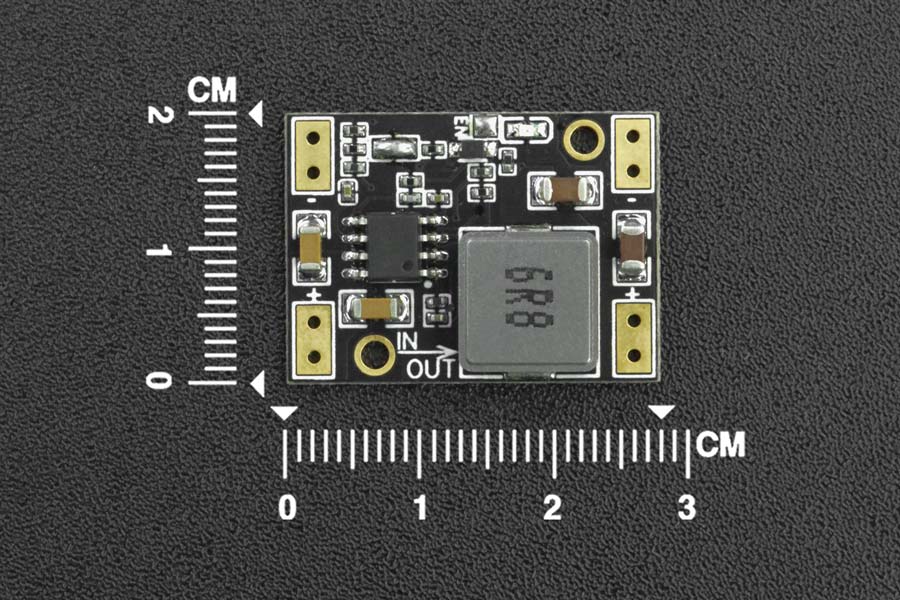

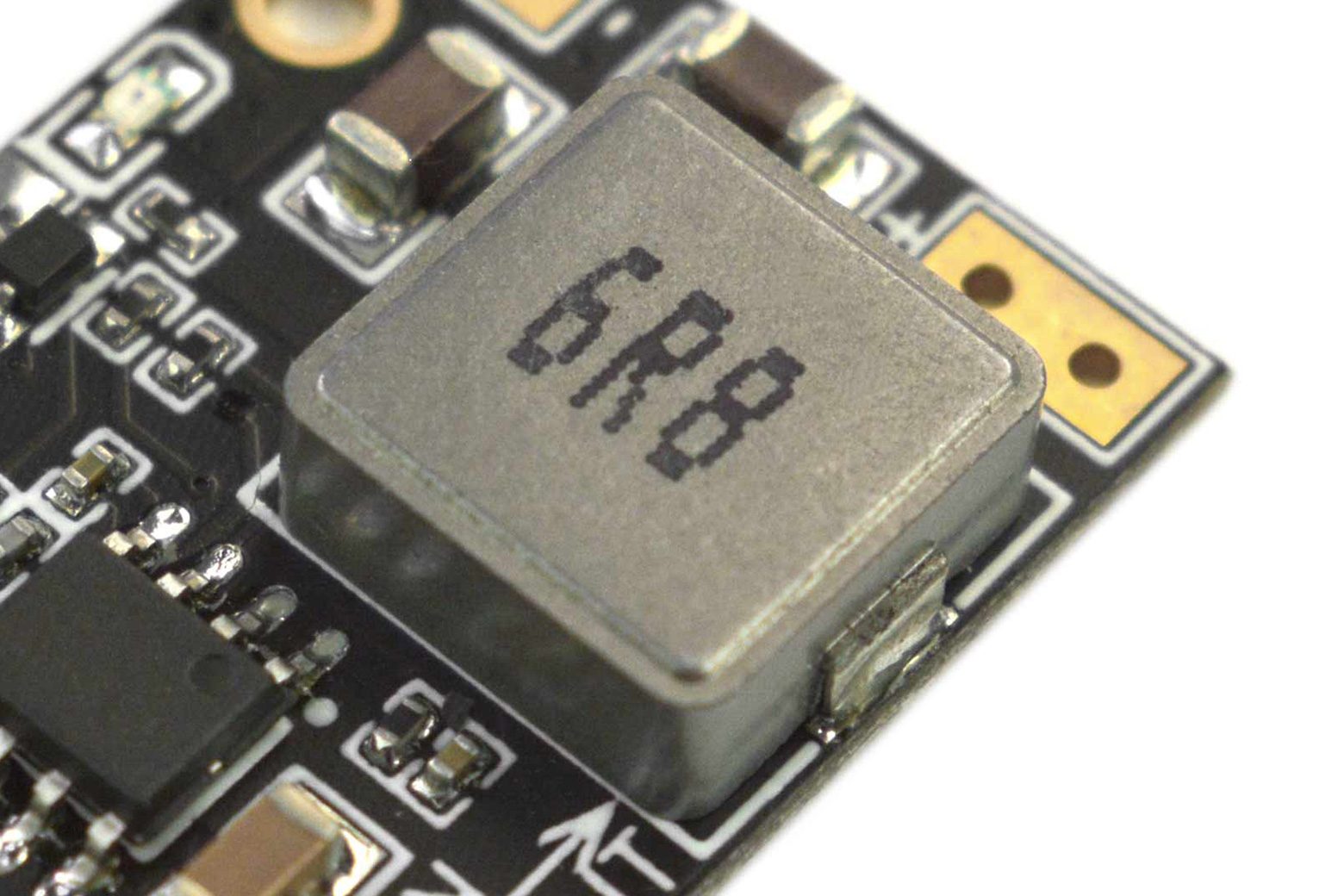

Introduzione I convertitori CC-CC a uscite multiple sono essenziali in una moltitudine di applicazioni in cui sono richieste diverse tensioni di uscita CC. Questo modulo di alimentazione con tensione step-down DC-DC converte l’ingresso da 7,5 V~30 V in un’uscita da 3,3 V/5 V/9 V/12 V (impostazione predefinita su 5 V), che può essere selezionata cortocircuitando i pad corrispondenti sul retro. Resiste a una corrente di carico fino a 5 A con un’adeguata dissipazione del calore e dispone di protezioni da sovratemperatura e sovraccarico da 70 ℃. Inoltre, c’è un indicatore LED integrato che mostra una luce rossa fissa quando tutto funziona correttamente e si spegne quando viene attivato il meccanismo di protezione e la tensione scende automaticamente a 0,1 V. Il modulo di alimentazione buck multitensione può essere utilizzato nei sistemi di controllo dell’alimentazione per LED, robot, droni, servi, motori a bassa potenza e così via. Istruzioni Questo modulo emette 5 V per impostazione predefinita e il corrispondente pad di saldatura da 5 V è cortocircuitato. Per emettere altre tensioni, ad esempio 3,3 V, scollegare il pad da 5 V e cortocircuitare il pad di saldatura da 3,3 V. Nota: poiché si tratta di un convertitore step-down, la tensione in ingresso dovrebbe essere maggiore di quella in uscita e funziona meglio con una differenza di tensione di 2 V e superiore. Nota: i parametri di uscita sono misurati a 25 ℃ e la dissipazione del calore (dissipatori di calore) è necessaria per un carico di corrente elevato e continuo. Caratteristiche dimensionali Converte l’ingresso da 7,5 V~30 V in un’uscita da 3,3 V/5 V/9 V/12 V Con adeguata dissipazione del calore Con protezioni da sovratemperatura e sovraccarico a 70 ℃ Specifiche Tensione di ingresso: 7,5 V~30 V (si consiglia 24 V inferiore) Parametri di uscita nominali (dissipazione del calore non richiesta) 3,3 V/0~3 A 5 V/0 ~ 3 A 9 V/0 ~ 2,5 A Parametri di uscita massimi 12 V/0~3 A (dissipazione del calore richiesta) 3,3 V/5 A (16,5 W) 5 V/5 A (25 W) 9 V/3,5 A (31,5 W) 12 V/3,5 A (42 W) Ondulazione bassa: 30 mV Passo del foro di saldatura: 2,54 mm (intestazioni pin a saldare) Dimensioni: 2,7 cm*2 cm (lunghezza*larghezza)/1,06*0,79″ Elenco di spedizione Modulo di alimentazione buck con uscita multitensione CC-CC (3,3 V/5 V/9 V/12 V) x1 Applicazioni Sistemi di controllo dell’alimentazione
