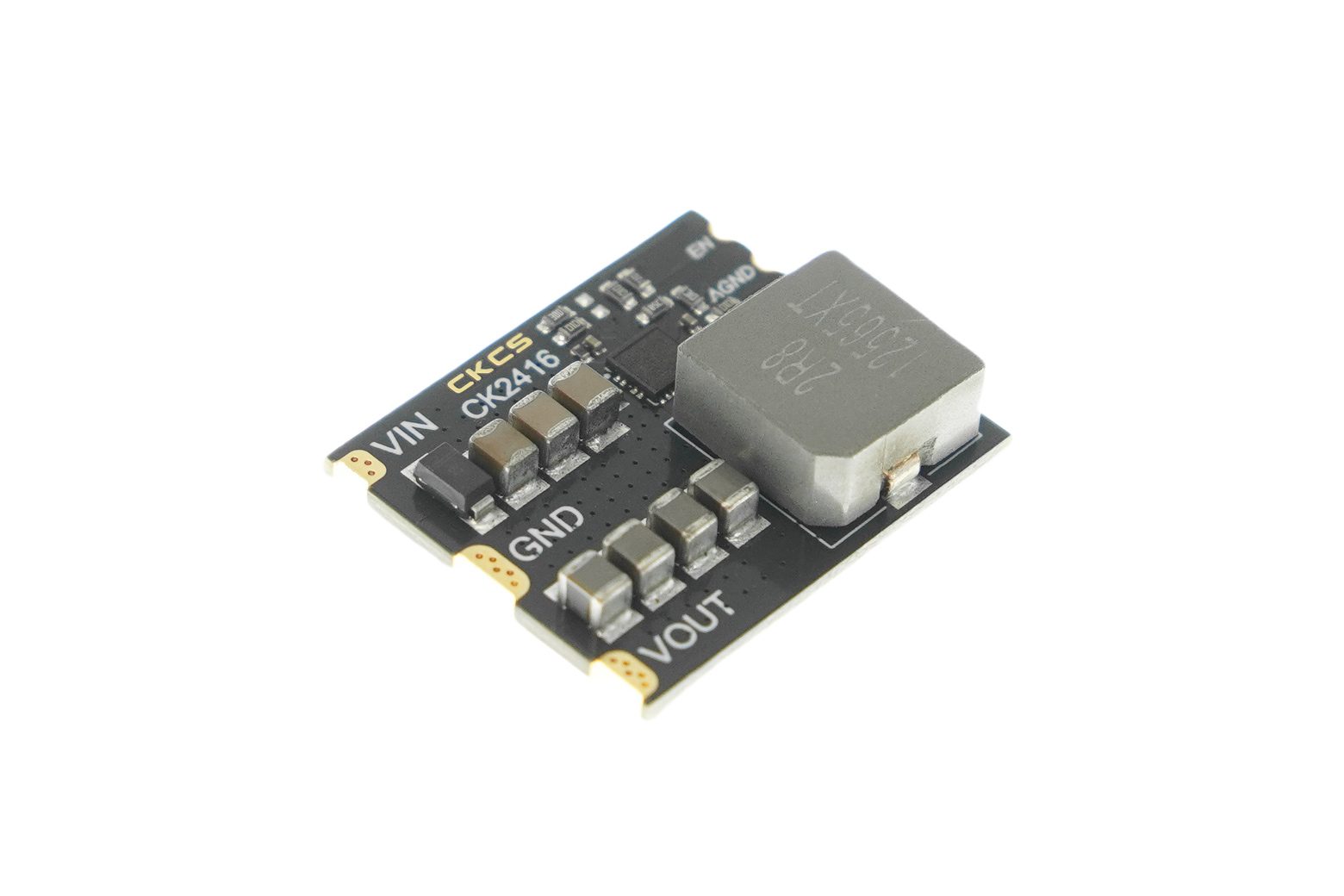

Convertitore buck step down CC – DFR1202

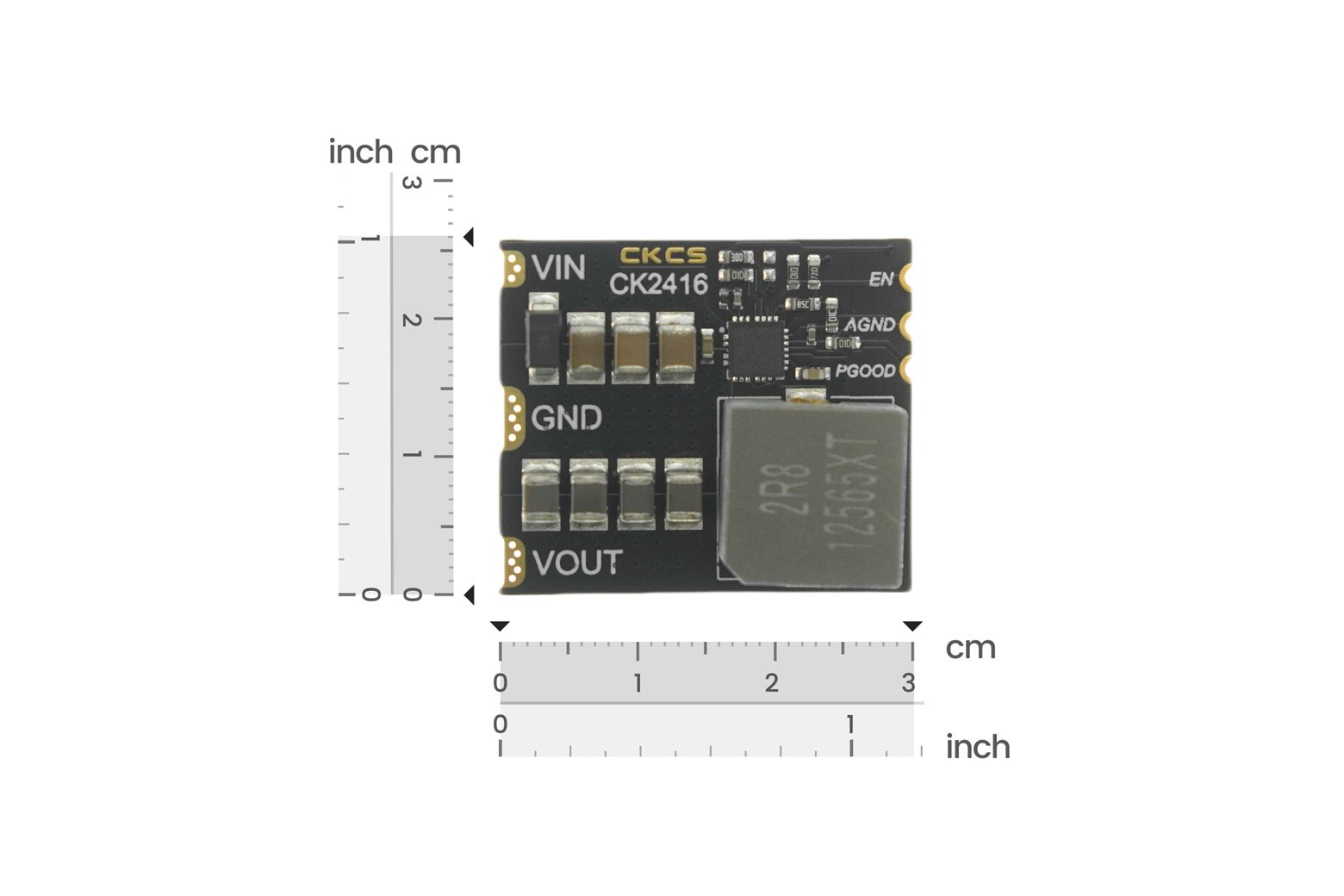

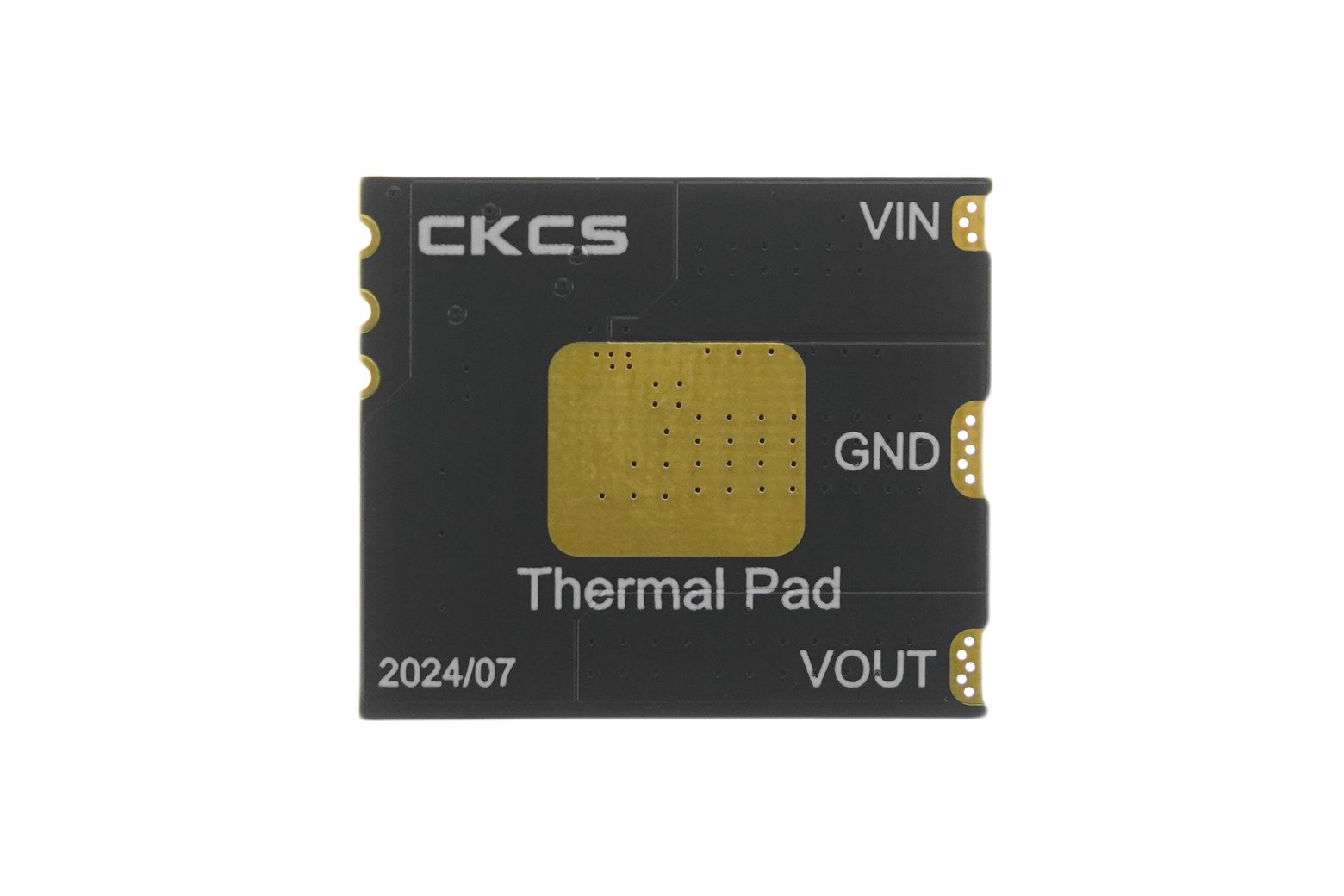

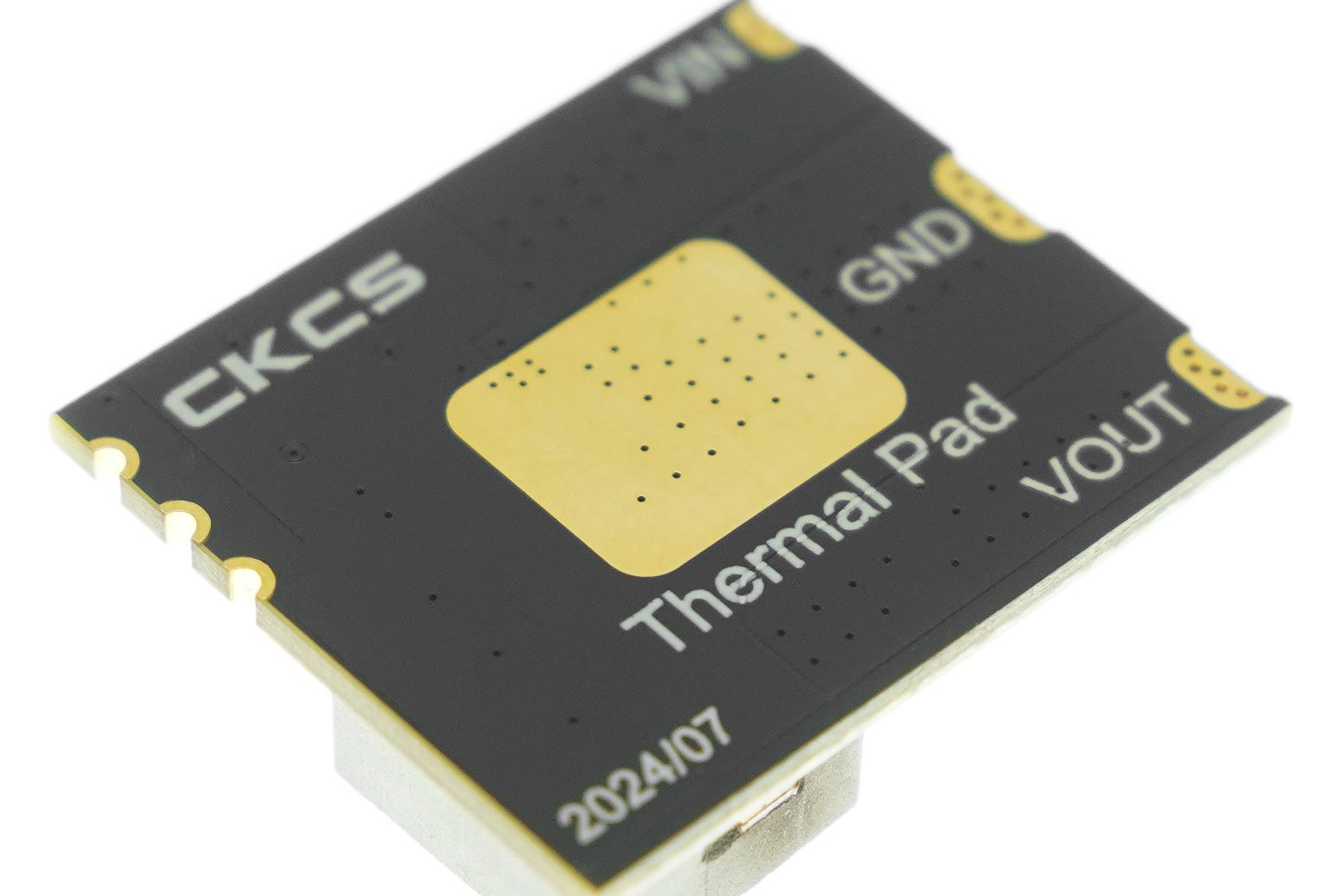

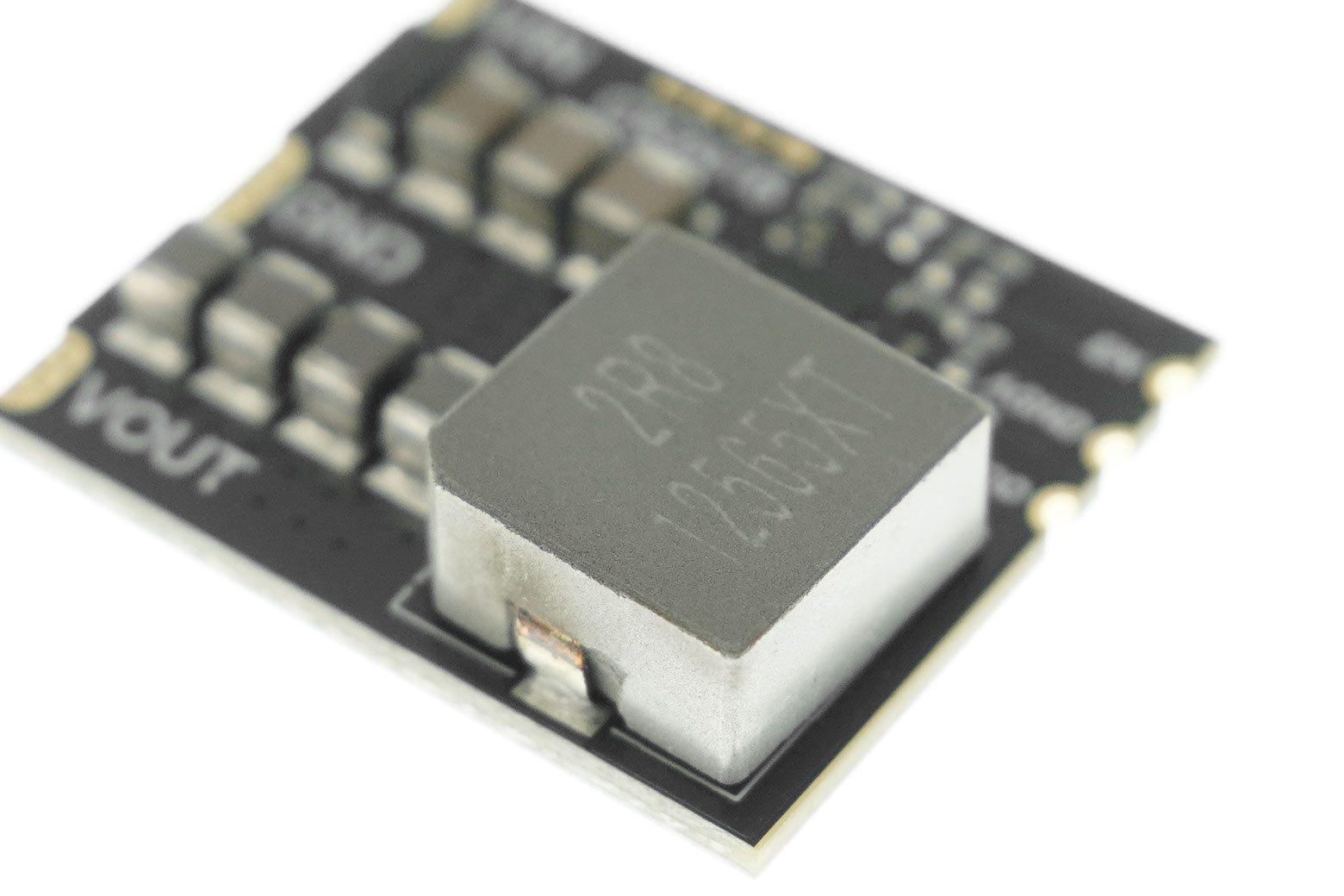

Introduzione Questo modulo convertitore step-down DC-DC è progettato per fornire una conversione di potenza affidabile con alta efficienza. Accetta un ampio intervallo di tensione in ingresso da 6 V a 24 V e fornisce un’uscita stabile da 5 V, supportando fino a 16 A di corrente. Il modulo è dotato di funzionalità chiave come protezione da sovratemperatura (fino a 125°C), protezione da cortocircuito in uscita e rumore di ondulazione in uscita inferiore a 20 mV. Raggiungendo un’efficienza di conversione superiore al 90% in condizioni tipiche (ingresso 12 V con carico 1-16 A), questo modulo è ideale per applicazioni che richiedono un’alimentazione stabile ed efficiente, come l’azionamento di più motori o servi nella robotica, sistemi di illuminazione a LED ad alta potenza, elettronica automobilistica e dispositivi alimentati a corrente continua, robot intelligenti, droni. Alta efficienza e basso ripple Il modulo raggiunge un’efficienza di conversione superiore al 90% con un ingresso di 12 V e un carico di 1-16 A, garantendo una perdita di energia minima. Il rumore di ondulazione in uscita viene mantenuto al di sotto di 20 mV, rendendolo adatto per dispositivi elettronici sensibili e applicazioni di precisione. Robusti meccanismi di protezione Dotato di protezione da sovratemperatura di 125 ℃ e protezione da cortocircuito in uscita, il modulo garantisce un funzionamento affidabile anche in condizioni difficili. Queste caratteristiche salvaguardano sia il modulo che i dispositivi collegati da potenziali danni. Dissipazione del calore migliorata Un pad termico sul retro del modulo consente la saldatura su un’ampia area di rame, migliorando significativamente le capacità di dissipazione del calore. Questo design garantisce prestazioni stabili anche durante il funzionamento prolungato ad alta corrente. Il modulo è dotato di tre pin di controllo: Figura: diagramma dei pin e delle dimensioni del modulo convertitore step-down DC-DC EN: abilita o disabilita l’uscita quando collegato al pin IO di un microcontroller (con un resistore da 1K in serie). AGND: fornisce un singolo punto di terra per il controllo del microcontrollore. PGOOD: emette un livello alto (5 V) quando la tensione di uscita è normale e un livello basso (0 V) durante condizioni anomale o cortocircuiti. Figura efficienza di conversione: Efficienza di conversione (ingresso 12 V, uscita 5 V, con un carico compreso tra 1 e 16 A) Figura: Efficienza di conversione (ingresso 24 V, uscita 5 V, con un carico compreso tra 1 e 16 A) Specifiche Tensione di ingresso: 6~24 V CC Tensione di uscita: 5 V CC ±1% Corrente di uscita massima: 16 A Rumore di ondulazione in uscita: 90% (ingresso 12 V, carico 1~16 A) Corrente statica (EN flottante): ＜2 mA Corrente statica (EN con messa a terra): ＜3 µA Temperatura operativa: -25 ℃ ~ +70 ℃ Protezione da cortocircuito in uscita: Sì Protezione da sovratemperatura: 125°C Dimensioni: 30 x 26 x 8 mm Elenco di spedizione Convertitore buck DC-DC (da 6~24 V a 5 V/16 A) × 1 Applicazioni Robotica intelligente: alimentazione di più attuatori e sensori. Sistemi di droni: ESC di guida ed elettronica di bordo. Illuminazione LED ad alta potenza: garantisce un’illuminazione stabile e uniforme. Elettronica automobilistica: supporto dei sistemi di alimentazione ausiliaria. Prototipazione elettronica: fornitura di una soluzione di alimentazione versatile per i progetti dei maker.
