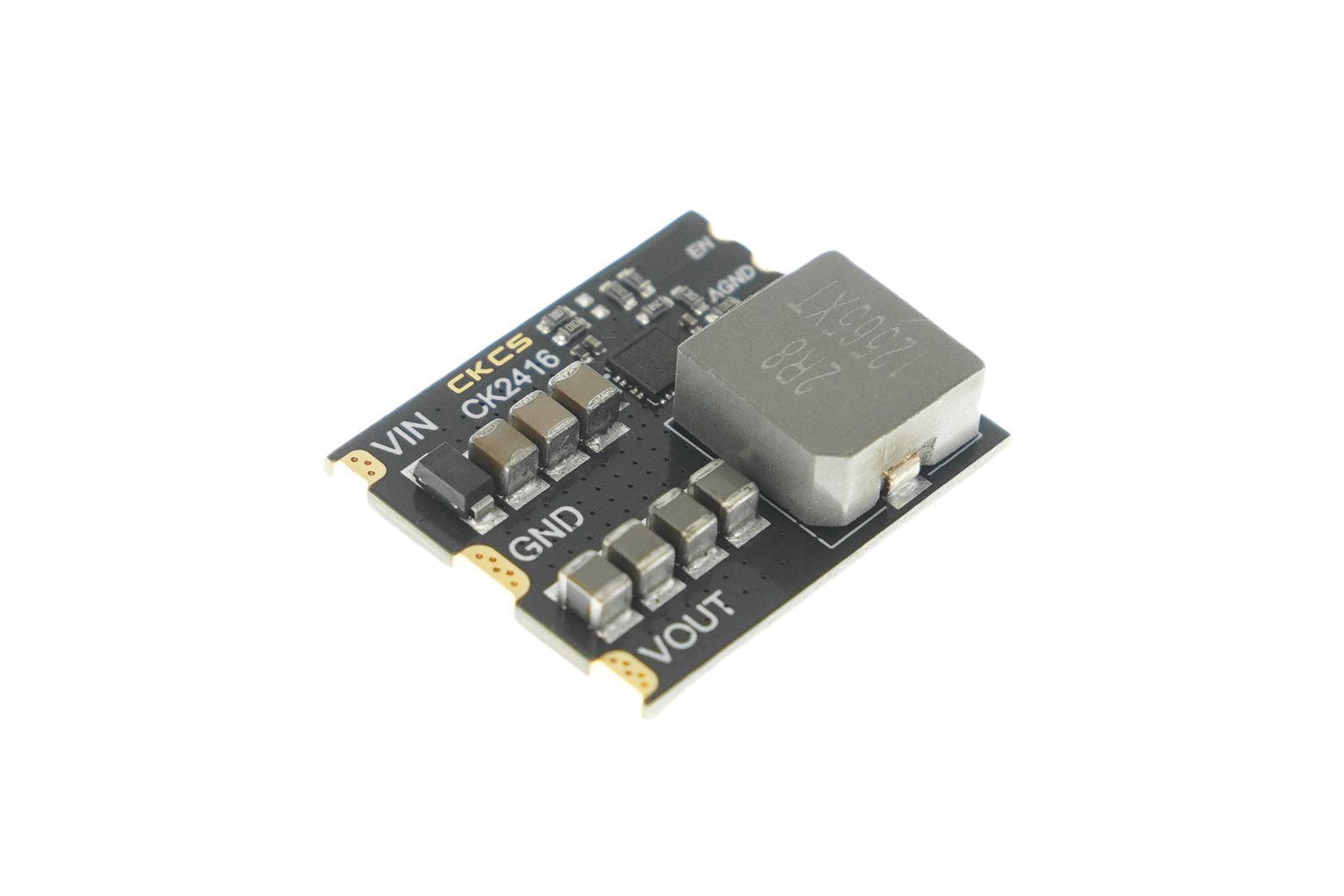

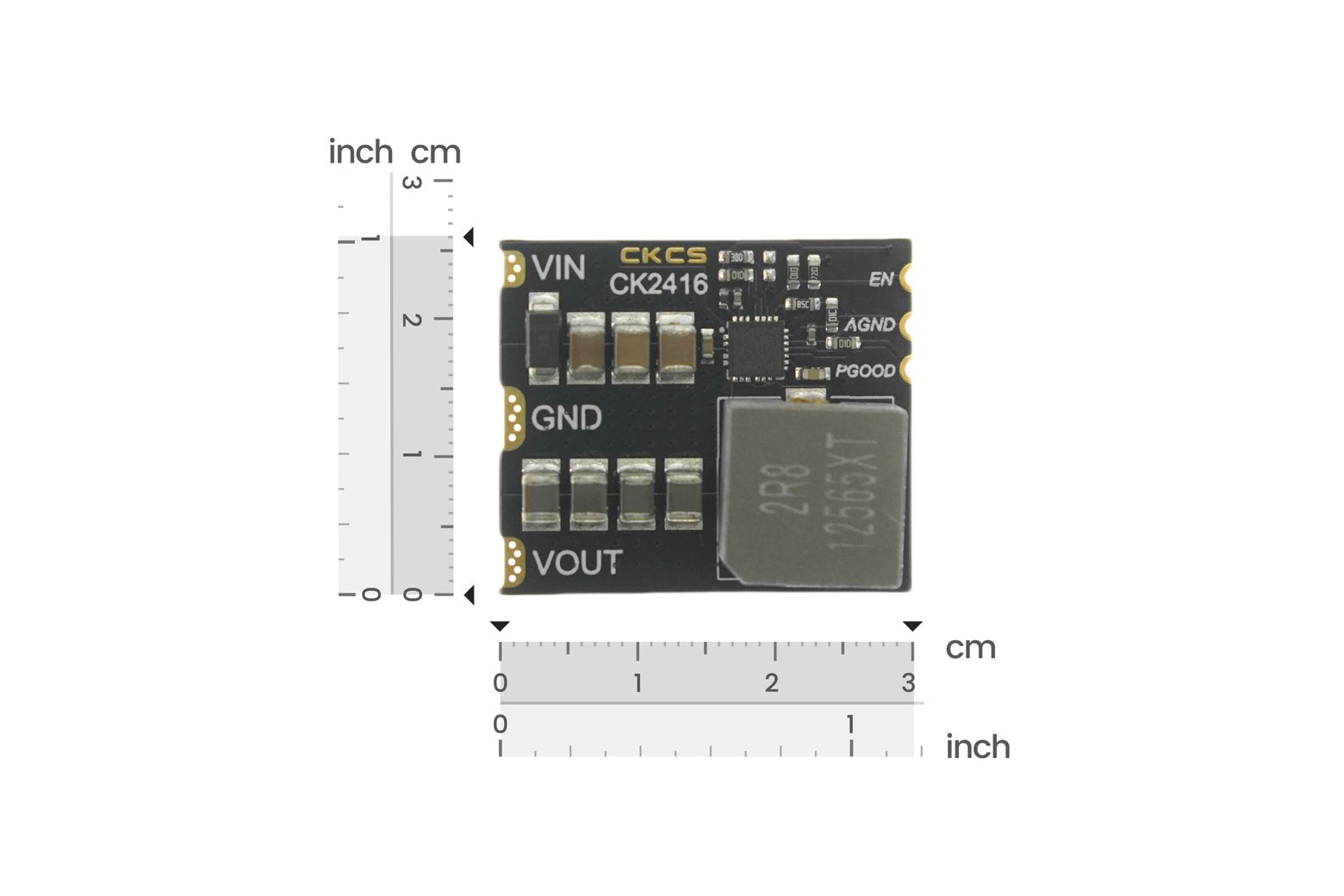

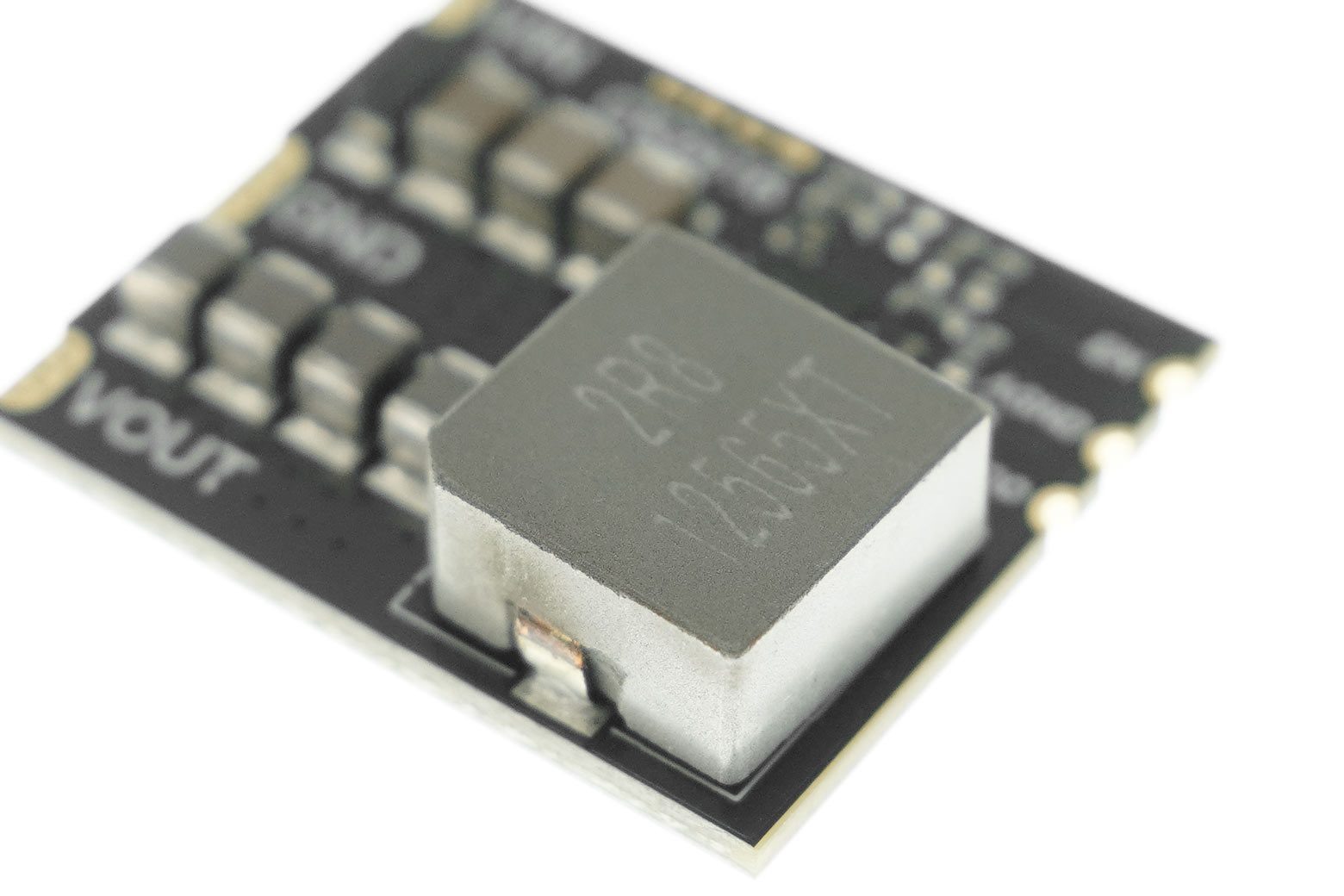

Convertitore buck step down CC – DFR1208

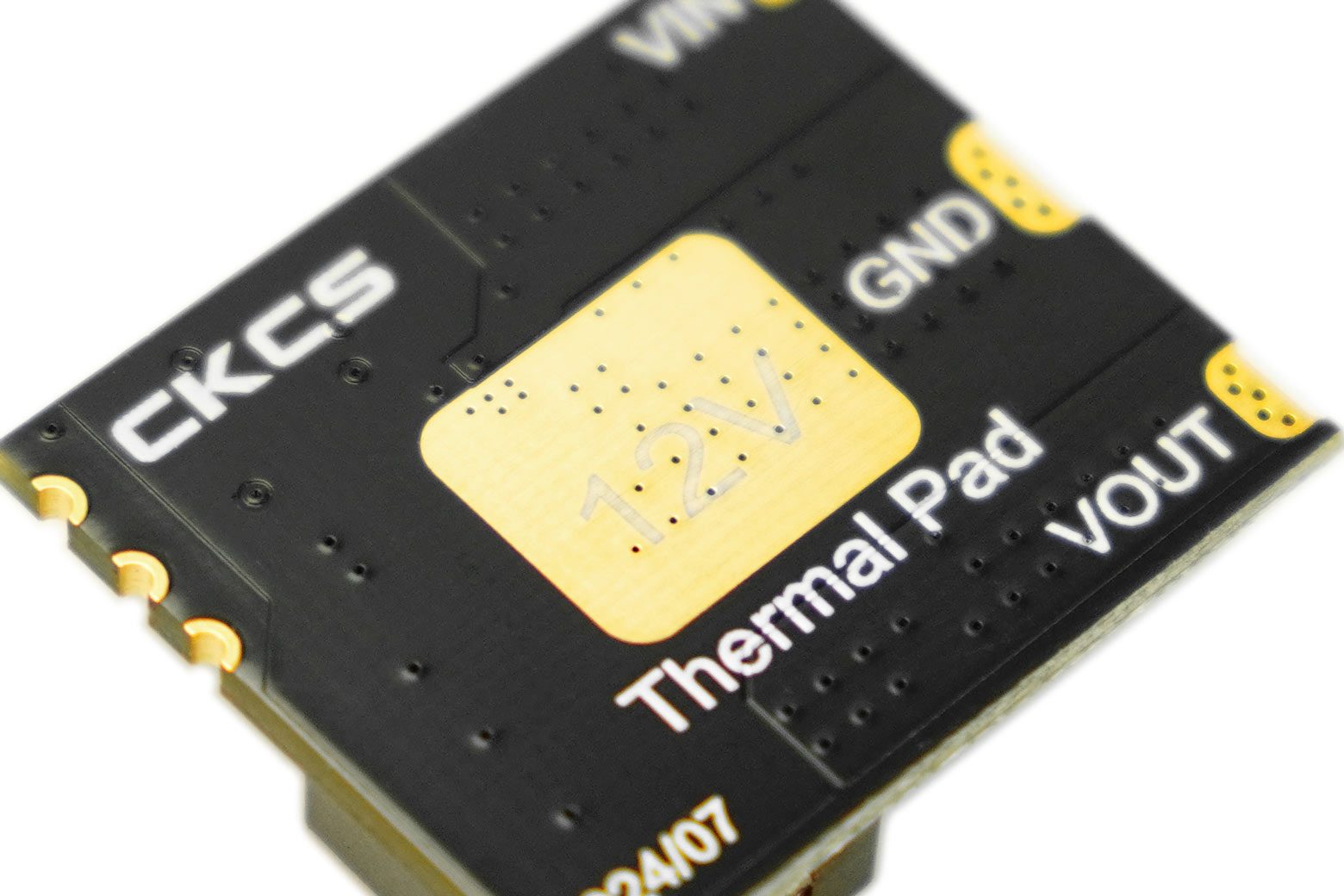

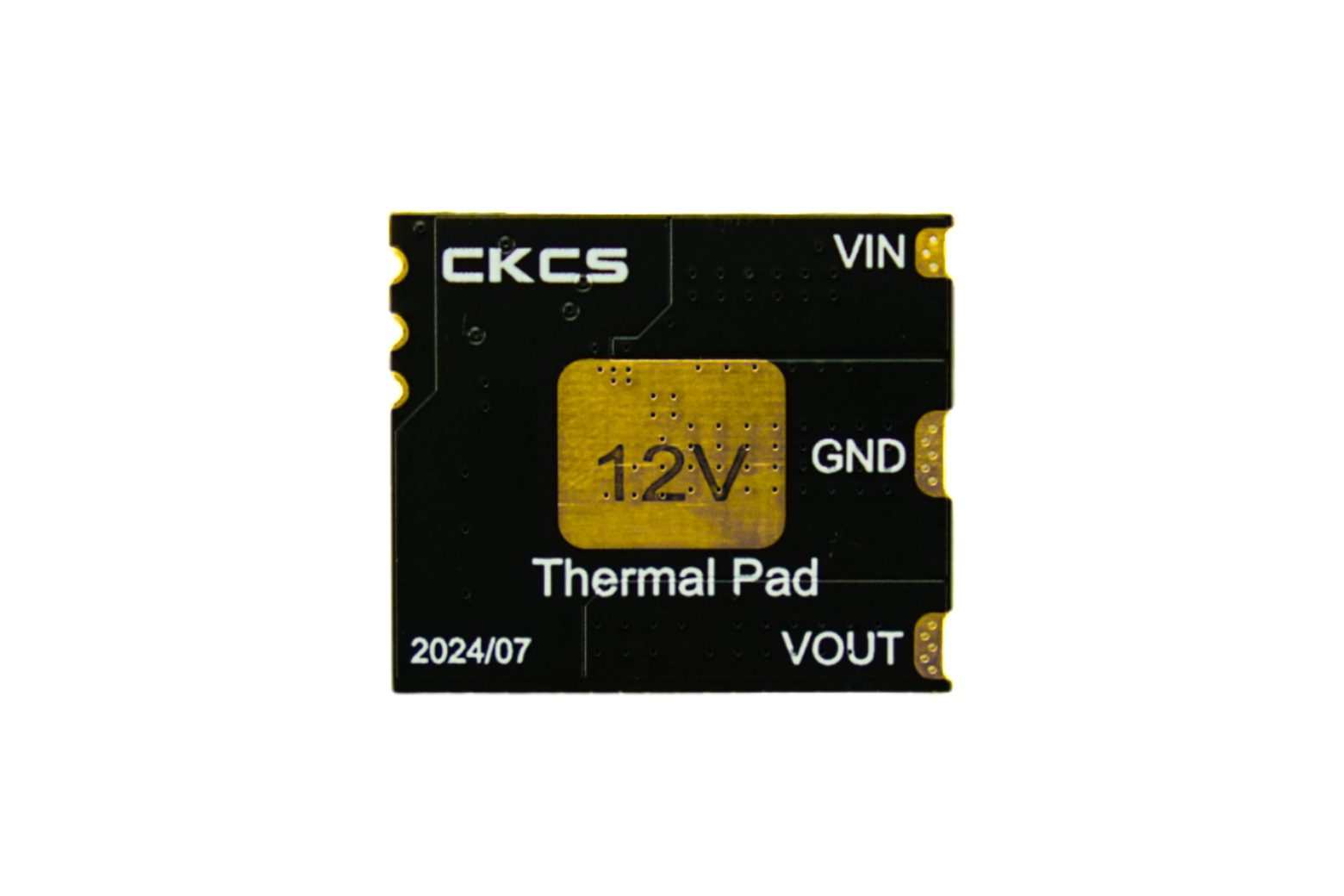

Introduzione Questo modulo convertitore step-down DC-DC è progettato per ridurre in modo efficiente un’elevata tensione di ingresso (15-24 V) a un’uscita stabile di 12 V, supportando fino a 12 A di corrente. Il modulo offre un’elevata efficienza di conversione (oltre il 95%), con un rumore di ripple minimo (sotto i 50 mV), rendendolo adatto per applicazioni sensibili al consumo energetico. Include inoltre funzionalità di protezione integrate come la protezione da sovratemperatura (fino a 125°C) e protezione da cortocircuito, garantendo il funzionamento sicuro sia del modulo che dei dispositivi collegati. Elevata efficienza di conversione Raggiunge un’efficienza superiore al 95% con ingresso da 24 V e carico da 1-12 A, riducendo al minimo la perdita di energia e garantendo una conversione di potenza affidabile per le applicazioni più impegnative. Protezione da sovratemperatura e cortocircuito Dispone di protezione da sovratemperatura fino a 125°C e protezione da cortocircuito in uscita, salvaguardando il modulo e i dispositivi collegati da eventuali danni. Gestione termica per carichi ad alta corrente Un pad termico integrato consente una migliore dissipazione del calore quando saldato su un’area di rame più ampia, fornendo prestazioni migliorate in condizioni di carico pesante. Il modulo è dotato di tre pin di controllo: Figura: diagramma pin e dimensioni del modulo convertitore step-down DC-DC EN: flottante (aperto) per abilitare l’uscita, collegato a terra per disabilitare l’uscita. Può essere controllato dal pin IO di un microcontrollore con un resistore da 1K in serie. AGND: quando è necessario il controllo da un microcontrollore, collegare un singolo punto di terra a questo pad. PGOOD: emette un livello alto (5 V) quando la tensione di uscita è normale. Emette un livello basso (0 V) quando è presente una tensione di uscita anomala o un cortocircuito. Figura efficienza di conversione: Efficienza di conversione (ingresso 24 V, uscita 12 V, con un carico compreso tra 1 e 12 A) Specifiche Tensione in ingresso: 15~24 V CC Tensione in uscita: 12 V CC ±1% Corrente di uscita massima: 12 A Rumore di ondulazione in uscita: 95% (ingresso 24 V, carico 1-12 A) Statico Corrente (EN flottante): ＜3 mA Corrente statica (EN con messa a terra): ＜3 µA Temperatura di funzionamento: -25 ℃ ~ +70 ℃ Protezione da cortocircuito in uscita: Sì Protezione da sovratemperatura: 125°C Dimensioni: 30 x 26 x 8 mm Elenco di spedizione Convertitore buck CC-CC (da 15~24 V a 12 V/12 A) × 1 Applicazioni Robotica, per l’azionamento di motori e servi Illuminazione a LED ad alta potenza sistemi Droni Elettronica automobilistica
