Convertitore di livello a 2 canali (da 12 V a 3,3 V) - DFR0911 | DFRobot

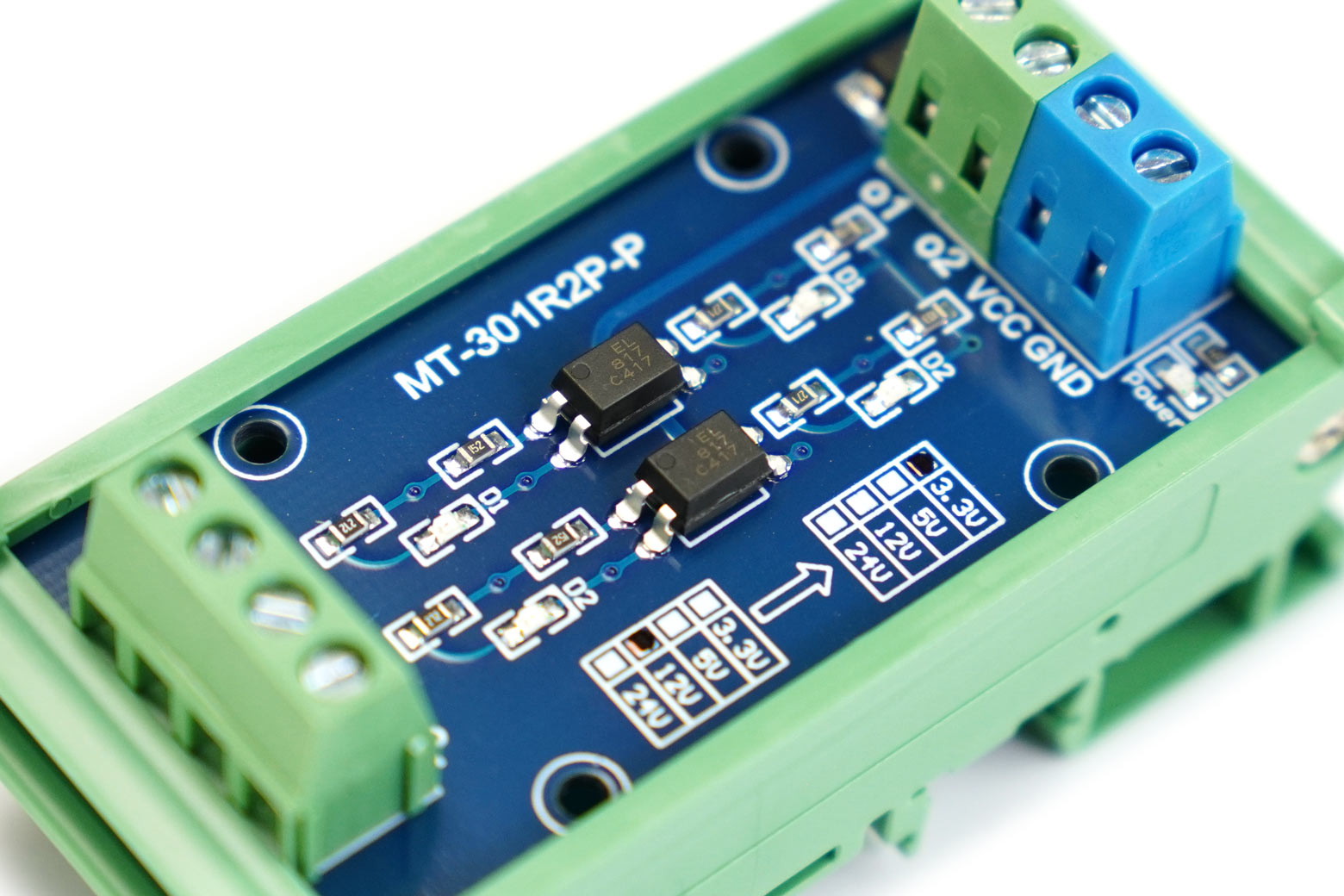

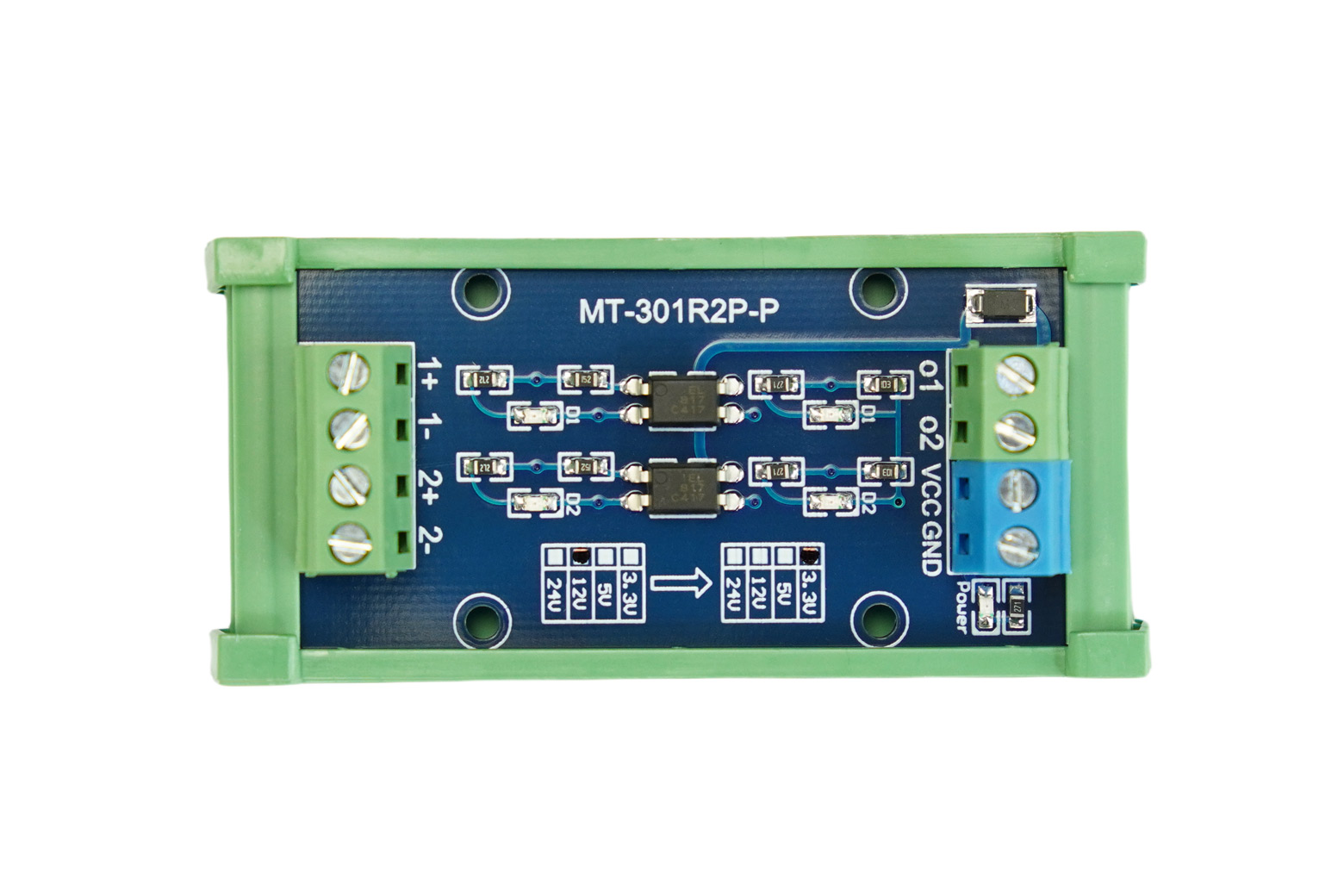

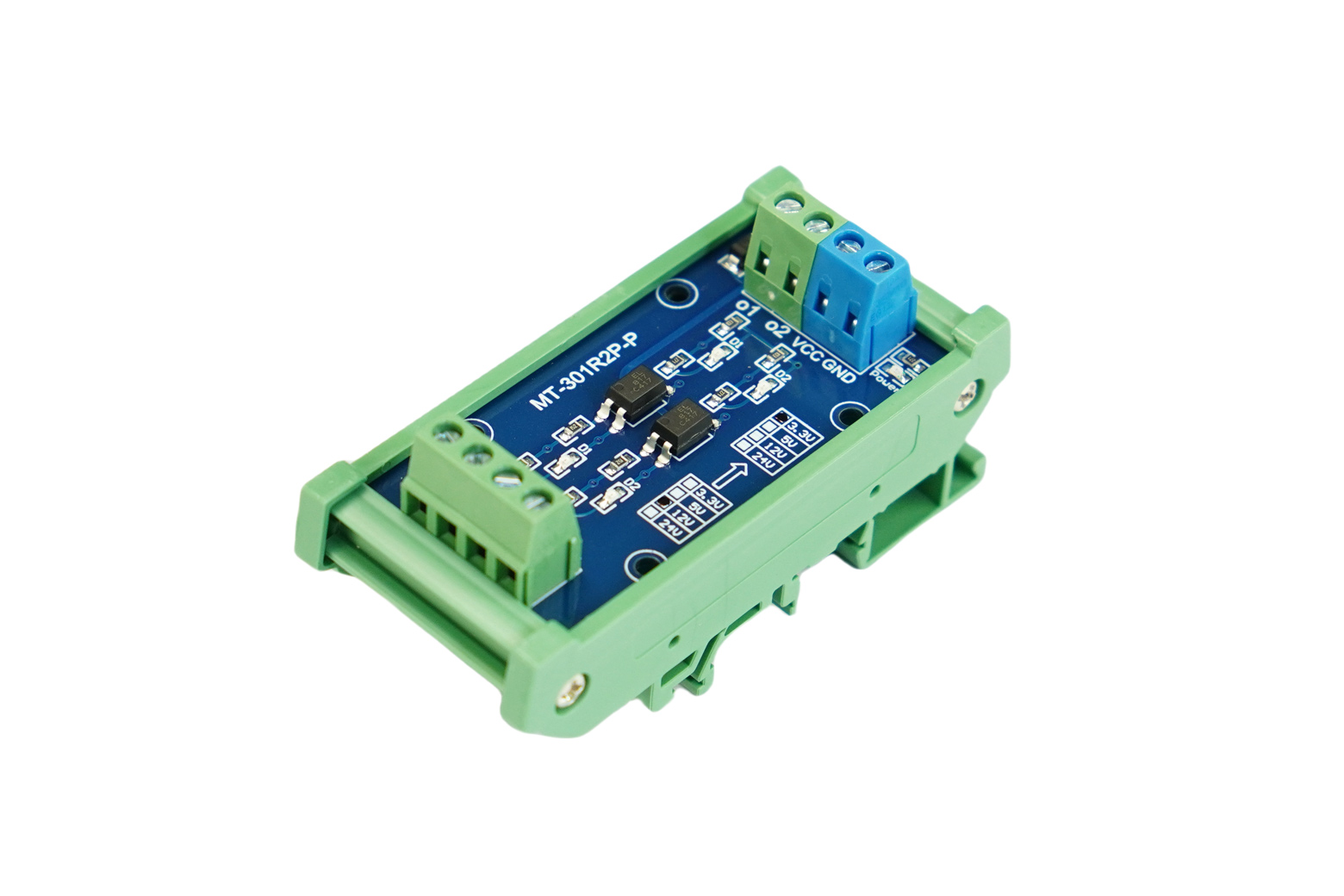

Introduzione Sei ancora angosciato dal fatto che i sensori industriali non possano essere utilizzati su Arduino? Potrebbe essere necessario procurarsi un convertitore proprio come questo! Questo modulo convertitore di livello da 12 V a 3,3 V con isolamento optoaccoppiatore a 2 canali presenta ingressi di segnale differenziale con anodo comune/catodo comune. Il variatore di livello traduce il livello del segnale da 12 V a 3,3 V e offre un’uscita PNP (disponibile da NPN a PNP). Può essere utilizzato per l’isolamento del segnale, la conversione del livello del segnale PLC, la conversione del segnale da NPN a PNP, la conversione della polarità, la conversione della tensione del livello del segnale e così via. Schema elettrico dell’installazione dell’ingresso del segnale dell’anodo comune Nota: il positivo dell’alimentazione CC del modulo equivale alla tensione di uscita del segnale, ad esempio, modulo da 12 a 3,3 V, ingresso di alimentazione VCC=3,3 V. Caratteristiche Uscita PNP (disponibile da NPN a PNP) Livello del segnale di uscita (da 12 V a 3,3 V) Specifiche di isolamento fotoelettrico del segnale Canale di ingresso: Isolamento optoaccoppiatore a 2 canali Segnale di uscita: Uscita PNP (disponibile da NPN a PNP) Tensione di ingresso sensore: 12 V Tensione di alimentazione del modulo: 3,3 V Livello del segnale di ingresso: 12 V Livello del segnale di uscita: 3,3 V Corrente di uscita: non più di 50 mA per ciascun canale Indicatore: LED SMD Dimensioni nude Scheda: 38*72*19 mm/1,50*2,83*0,75″ Dimensioni del convertitore con guscio: 40*87*39 mm/1,57*3,43*1,54″ Dimensioni del foro della vite: 3 mm Specifiche di installazione: Con guscio (adatto su guide standard) Lista di spedizione Convertitore di livello a 2 canali (da 12 V a 3,3 V) x1 Documenti Wiki del prodotto Applicazioni Isolamento del segnale Conversione del livello del segnale PLC Conversione del segnale da NPN a PNP Conversione della polarità Conversione della tensione del livello del segnale
