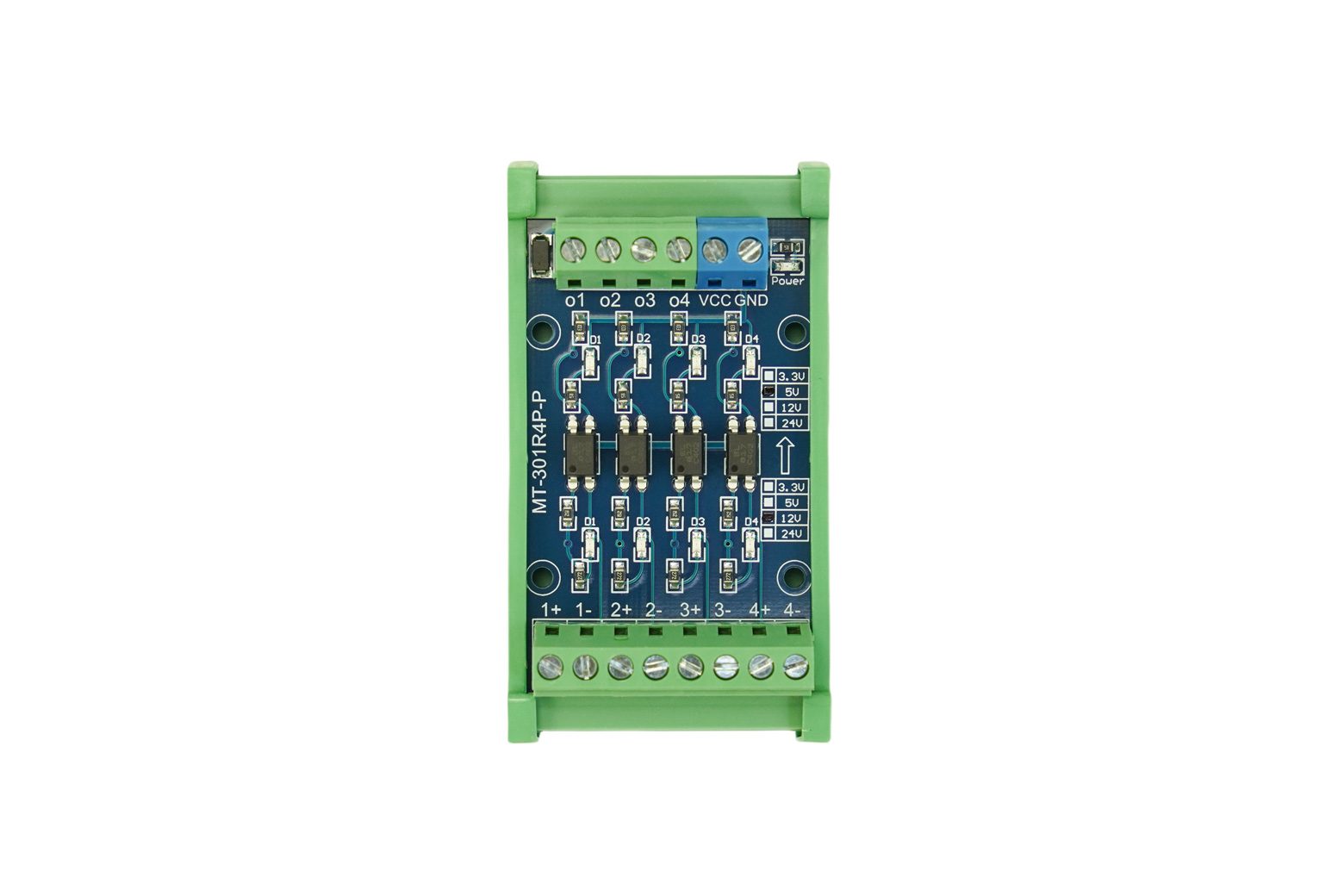

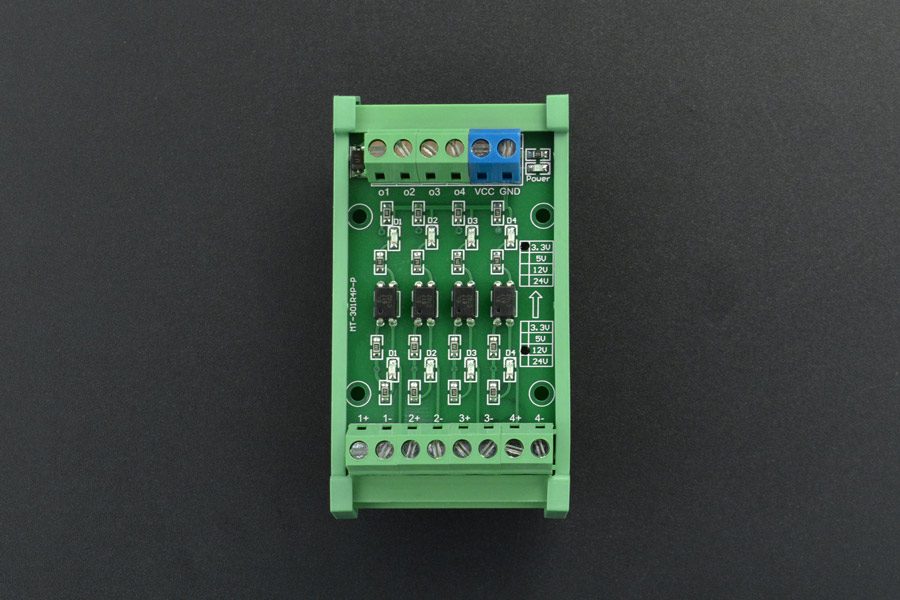

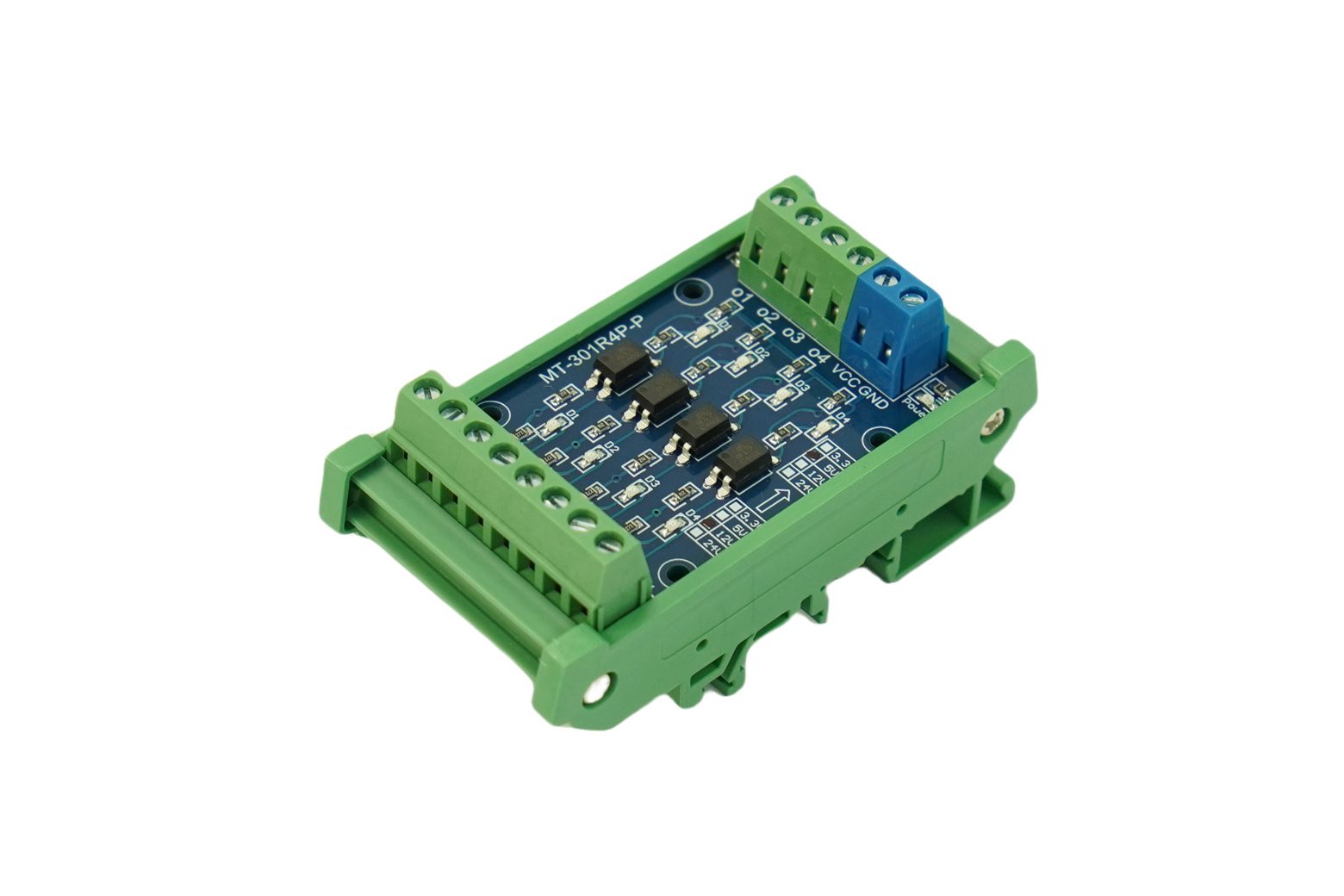

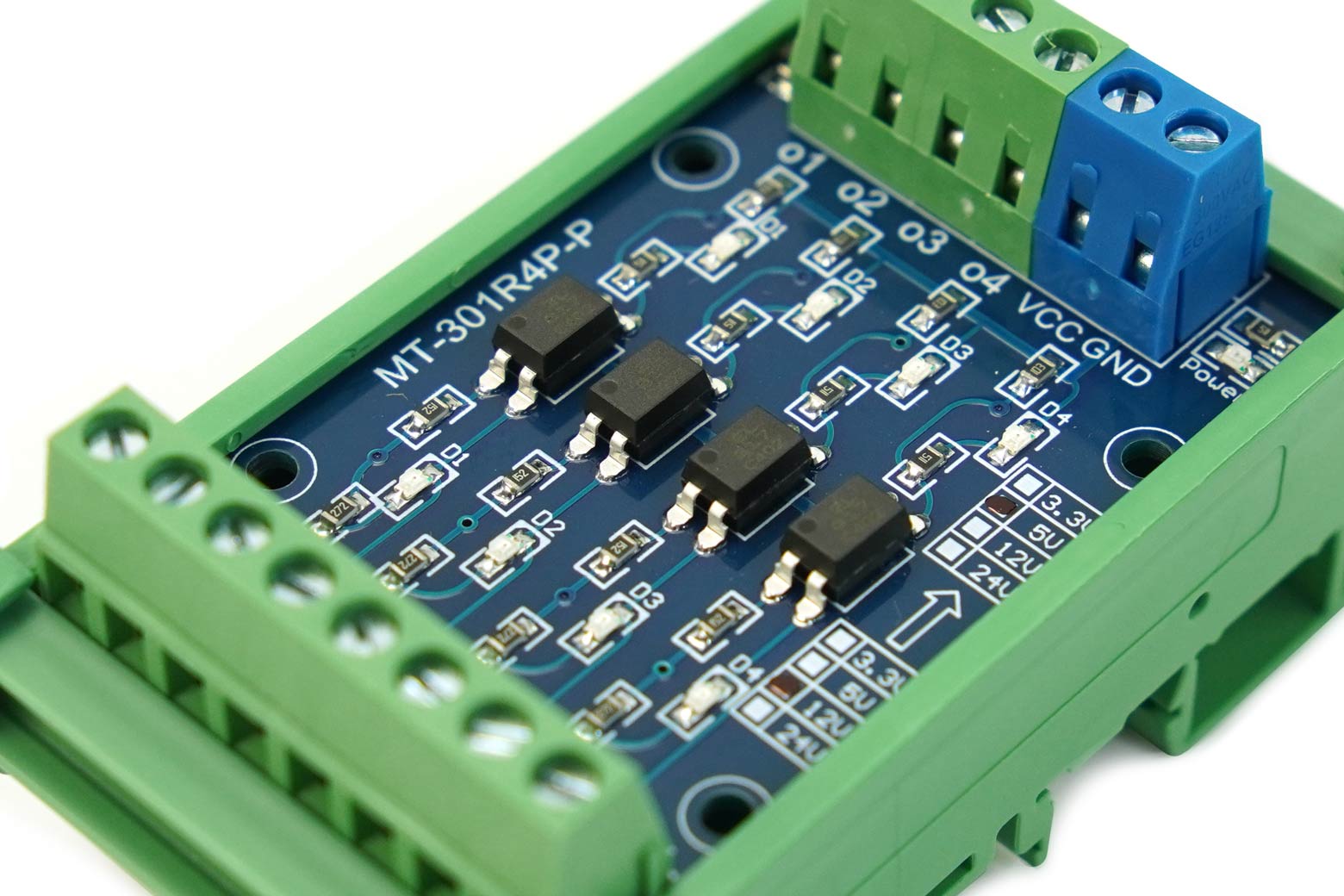

Convertitore di livello a 4 canali (da 12 V a 5 V) – DFR0914

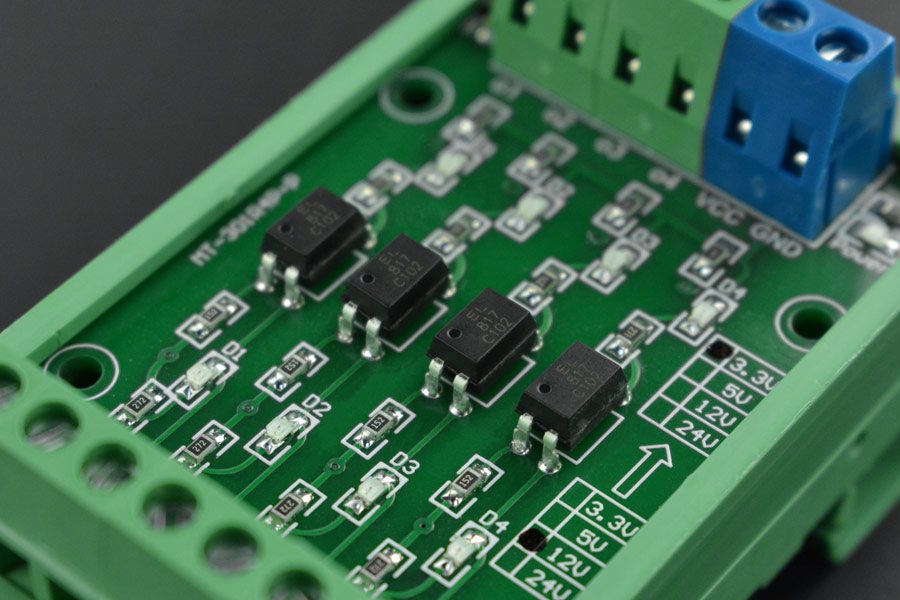

Introduzione Sei ancora angosciato dal fatto che i sensori industriali non possano essere utilizzati su Arduino? Potrebbe essere necessario procurarsi un convertitore proprio come questo! Questo modulo convertitore di livello da 12 V a 5 V con isolamento optoaccoppiatore a 4 canali presenta ingressi di segnale differenziale/anodo comune/catodo comune. Il variatore di livello traduce il livello del segnale da 12 V a 5 V e offre un’uscita PNP (disponibile da NPN a PNP). Può essere utilizzato per l’isolamento del segnale, la conversione del livello del segnale PLC, la conversione del segnale da NPN a PNP, la conversione della polarità, la conversione della tensione del livello del segnale e così via. Schema elettrico dell’ingresso del segnale dell’anodo comune Nota: il positivo dell’alimentazione CC è uguale alla tensione di uscita del segnale. Ad esempio: modulo da 12 V a 5 V, quindi VCC=5 V. Caratteristiche Uscita PNP (disponibile da NPN a PNP) Livello del segnale di uscita (da 12 V a 5 V) Specifiche di isolamento fotoelettrico del segnale Canale di ingresso: Isolamento optoaccoppiatore a 4 canali Segnale di uscita: Uscita PNP (disponibile da NPN a PNP) Tensione di ingresso sensore: 12 V Tensione di alimentazione del modulo: 5 V Livello del segnale di ingresso: 12 V Livello del segnale di uscita: 5 V Corrente di uscita: non più di 50 mA per ciascun canale Indicatore: LED SMD Dimensioni della scheda nuda: 45*72*19 mm/ 1,77*2,83*0,75 pollici Dimensioni del convertitore con guscio: 47*87*39 mm/ 1,85*3,43*1,54 pollici Dimensioni del foro della vite: 3 mm/ 0,12” Specifiche di installazione: Con guscio (adatto su guide standard) Lista di spedizione Convertitore di livello a 4 canali (da 12 V a 5 V) x1 Applicazioni Isolamento del segnale Conversione del livello del segnale PLC Conversione del segnale da NPN a PNP Conversione della polarità Conversione della tensione del livello del segnale
