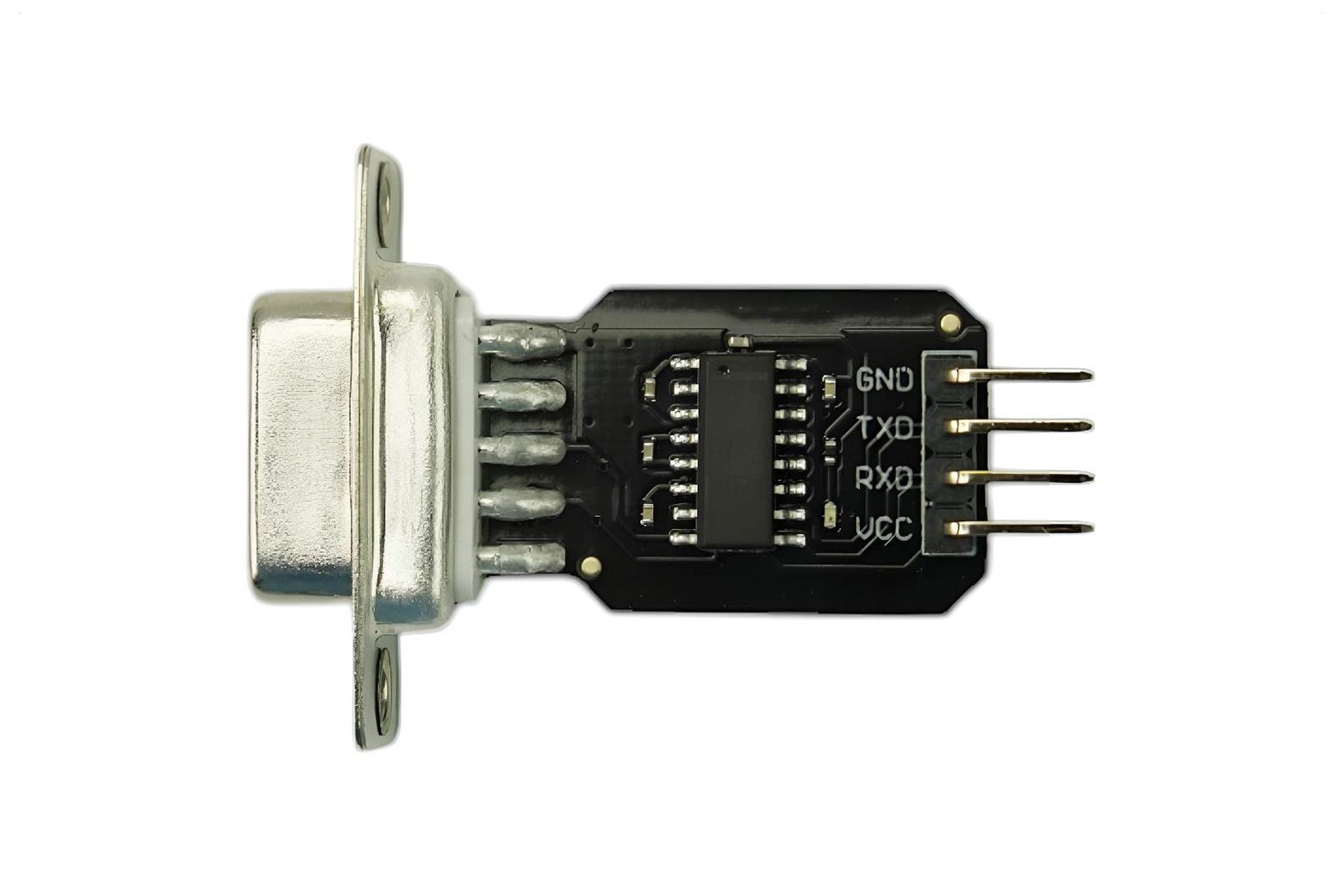

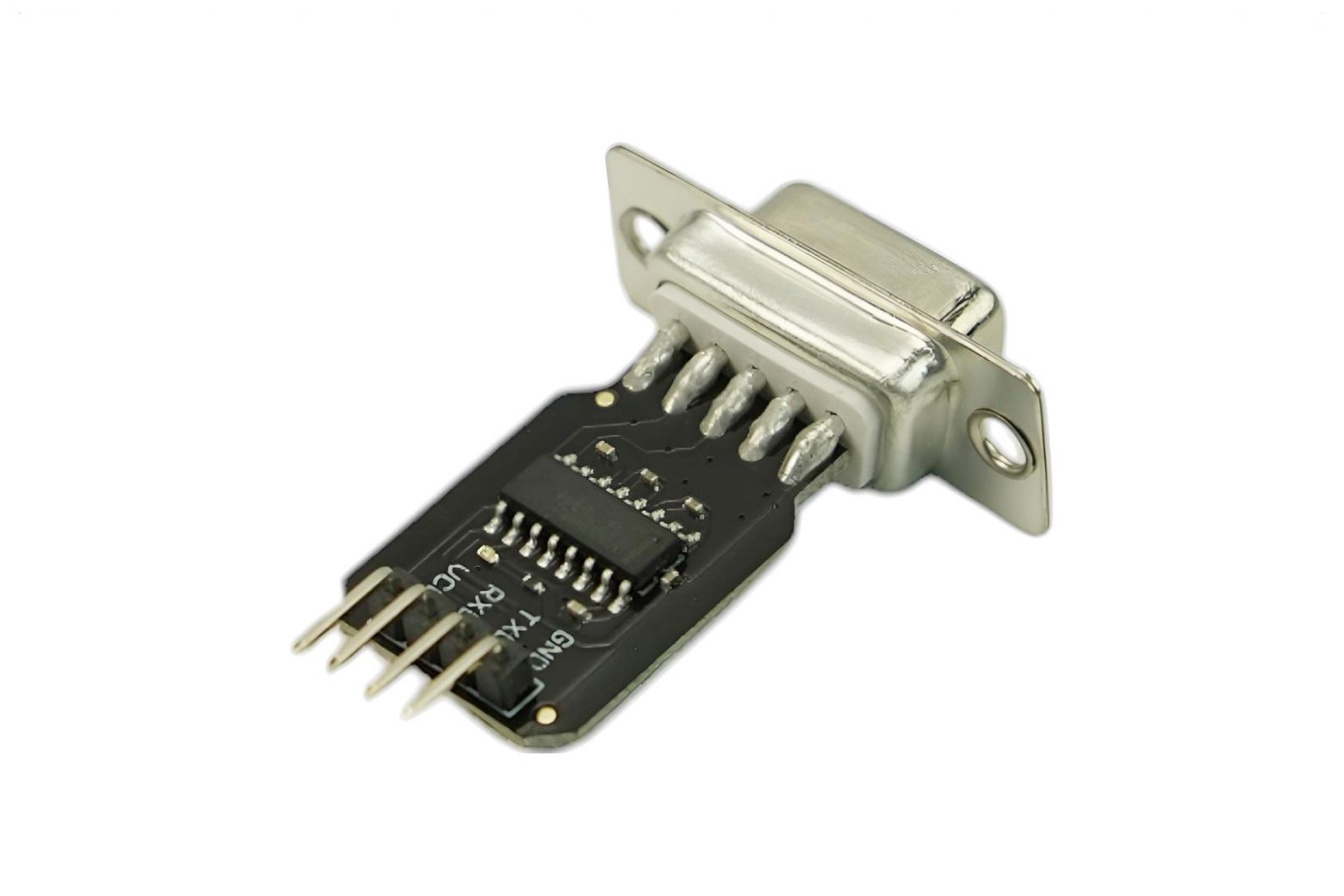

Convertitore MAX202 da RS232 a TTL per Arduino – DFR0077

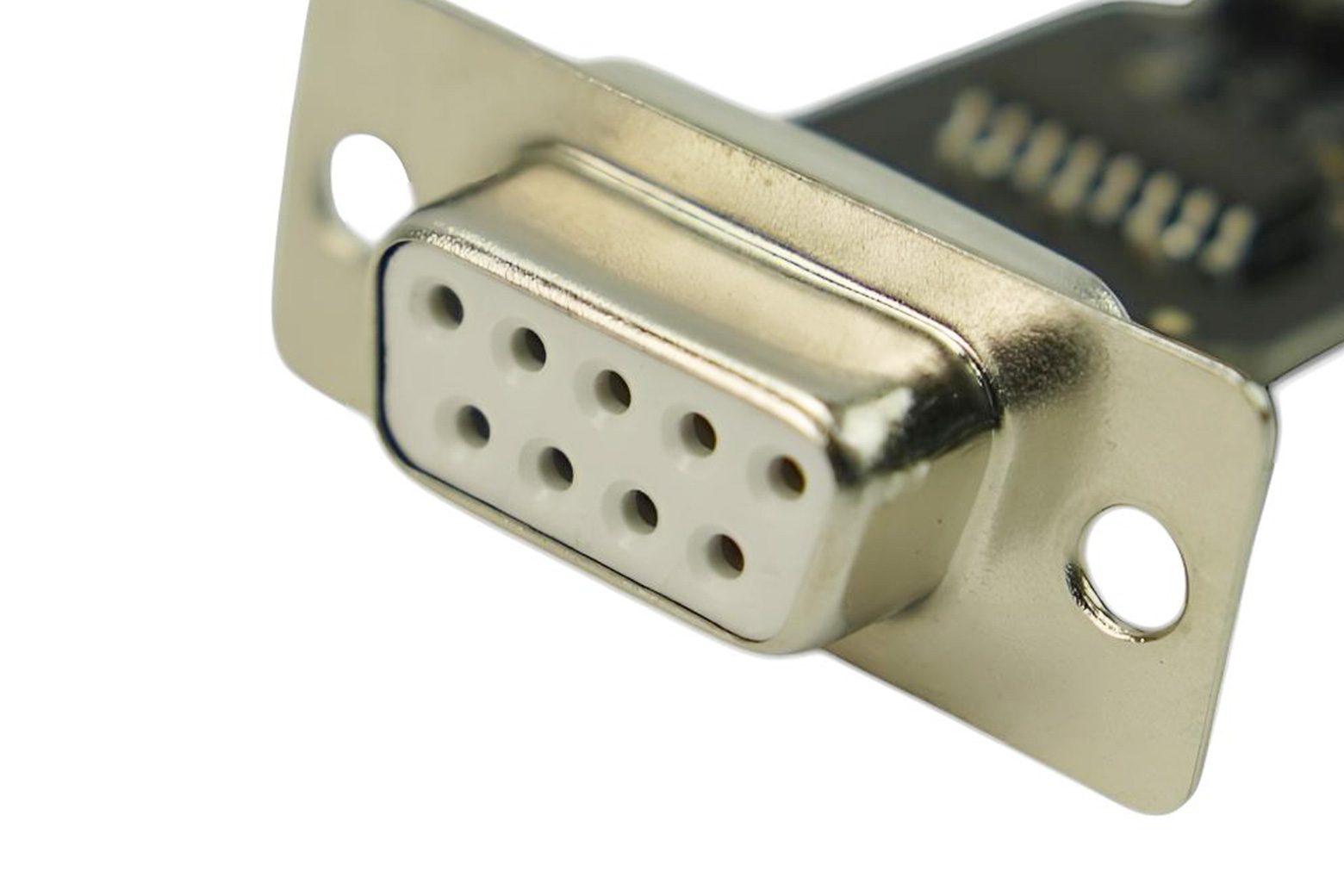

Introduzione Questo convertitore utilizza un traslatore di livello basato su MAX202 per convertire il livello seriale TTL (Transistor-Transistor Logic) in seriale RS232 standard. RS232 è ampiamente utilizzato nelle modifiche radio, flash del telefono, flash XBOX360, GPS, rilevamento veicoli, flash DVD, aggiornamento set-top box per riparazione disco rigido. Può essere utilizzato per programmare MCU STC, MCU NXP, MCU Renesas, MCU STM32, MCU N+-2EC. Questo convertitore può essere collegato a un pin seriale Arduino (0,1) per convertire lo standard Arduino ttl in RS232. Permette ad Arduino di parlare con centinaia di dispositivi RS232. Diagramma pinout RS232 DB9 Lunghezza massima del cavo RS-232 La lunghezza massima del cavo per RS-232 è 50 piedi, ma in pratica dipende dalla velocità di trasmissione, dalla capacità specifica del cavo e dal rumore ambientale. La tabella seguente contiene alcune regole pratiche tratte da esperimenti condotti da Texas Instruments anni fa. Baud rate Portata massima/lunghezza del cavo 19200 50 piedi 9600 500 piedi 4800 1000 piedi Cos’è RS232? “Nelle telecomunicazioni, RS-232 è uno standard per la trasmissione di dati tramite comunicazione seriale. Definisce formalmente i segnali di collegamento tra un DTE (apparecchiatura terminale dati) come un terminale di computer e un DCE (apparecchiatura di terminazione del circuito dati o apparecchiatura di comunicazione dati), come un modem. Lo standard RS-232 è comunemente utilizzato nelle porte seriali dei computer. Lo standard definisce le caratteristiche elettriche e la temporizzazione dei segnali, il significato dei segnali, la dimensione fisica e la piedinatura dei connettori. La versione attuale dello standard è Interfaccia TIA-232-F tra apparecchiatura terminale dati e apparecchiatura di terminazione del circuito dati che utilizza lo scambio binario seriale di dati, rilasciata nel 1997. Da Wikipedia Specifiche Connettore a 4 pin – GND, uscita logica (STX), +5 V, ingresso logico (SRX) Adatto per l’uso con la maggior parte dei microcontrollori Da 300 a 115200 baud Scheda preassemblata Connettore femmina DB9 (RS-232) Connettore basetta standard (TTL) Documenti Schema Scheda tecnica MAX202 Pinout interfaccia RS232 Lista di spedizione Convertitore RS232-TTL x1
