Convertitore USB – TEL0185

Descrizione

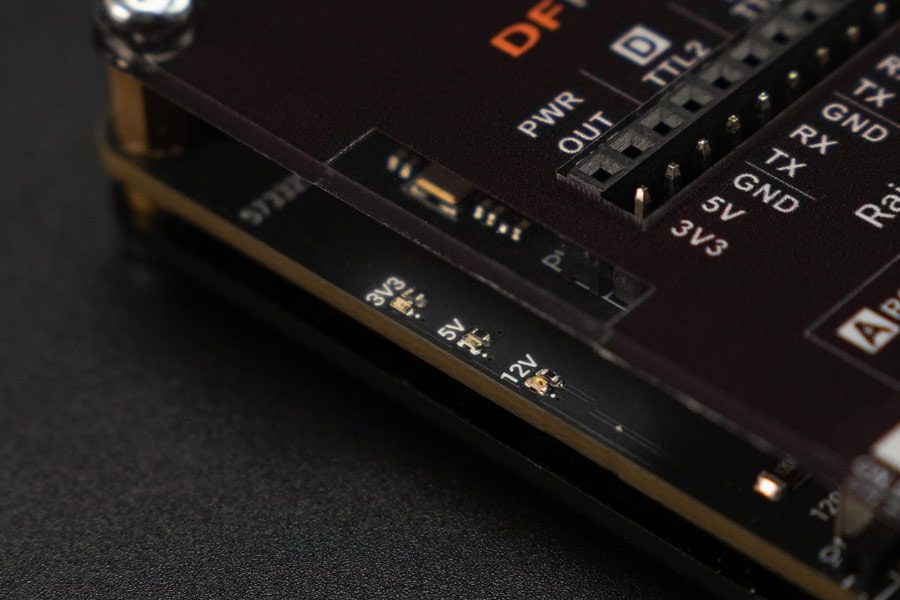

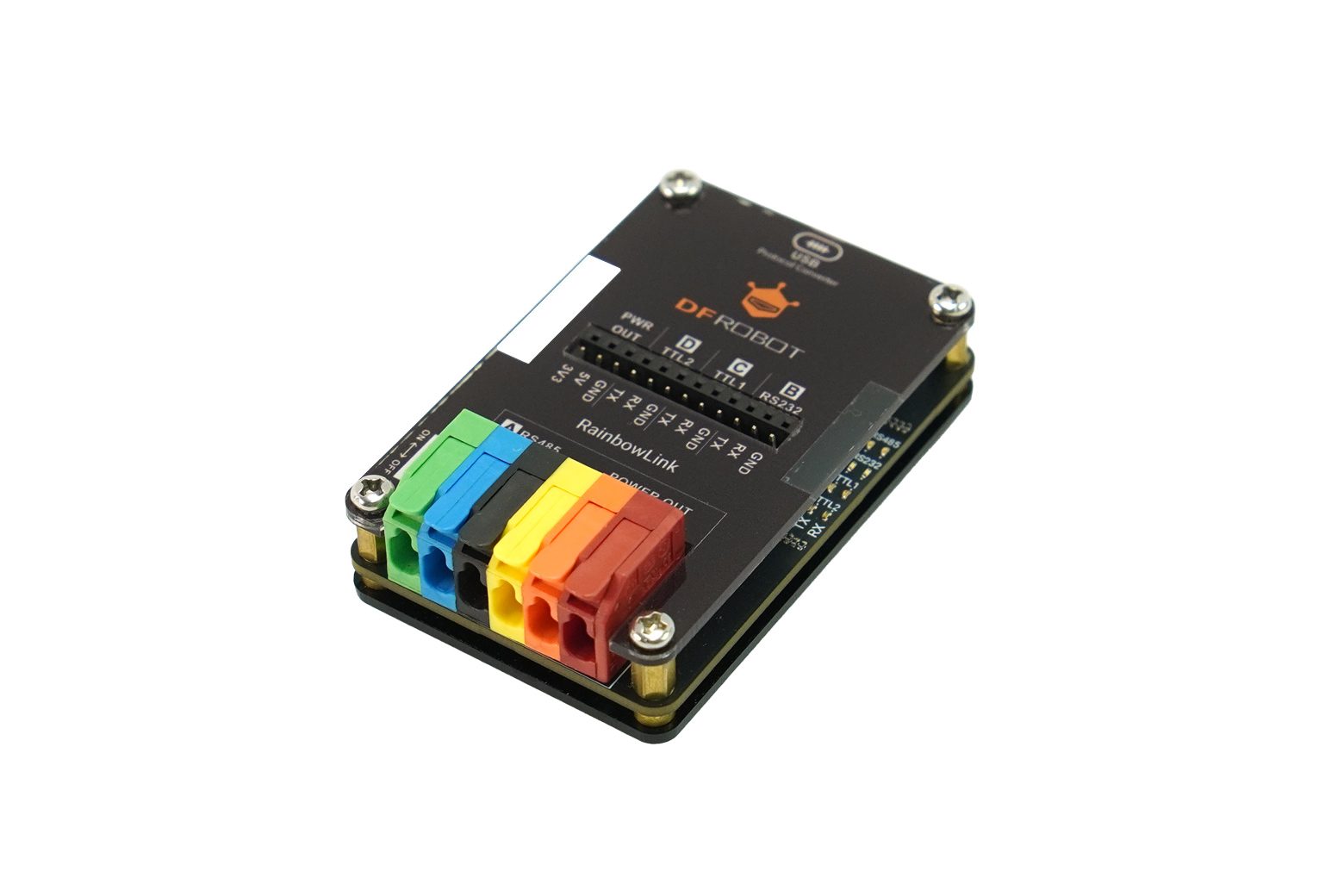

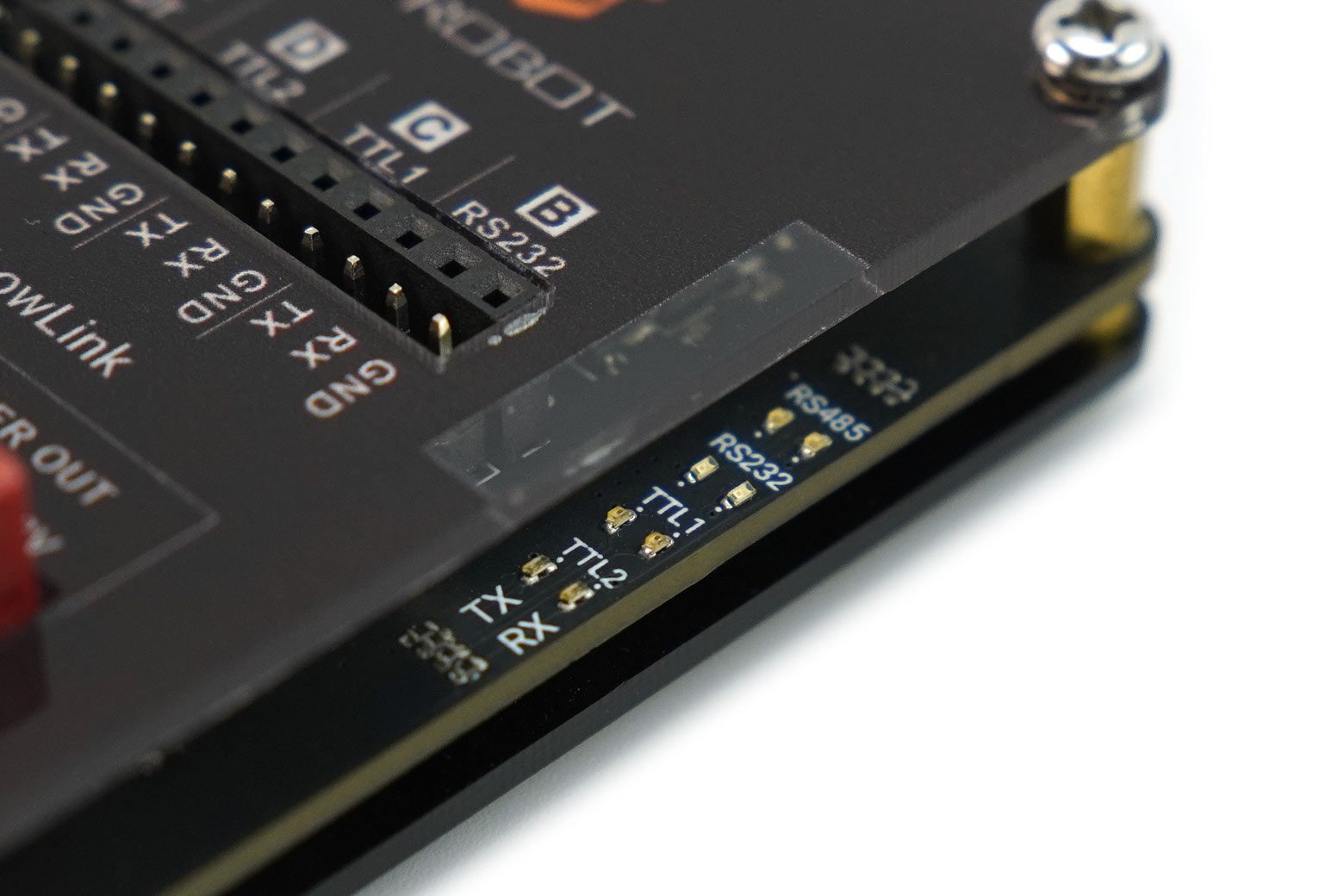

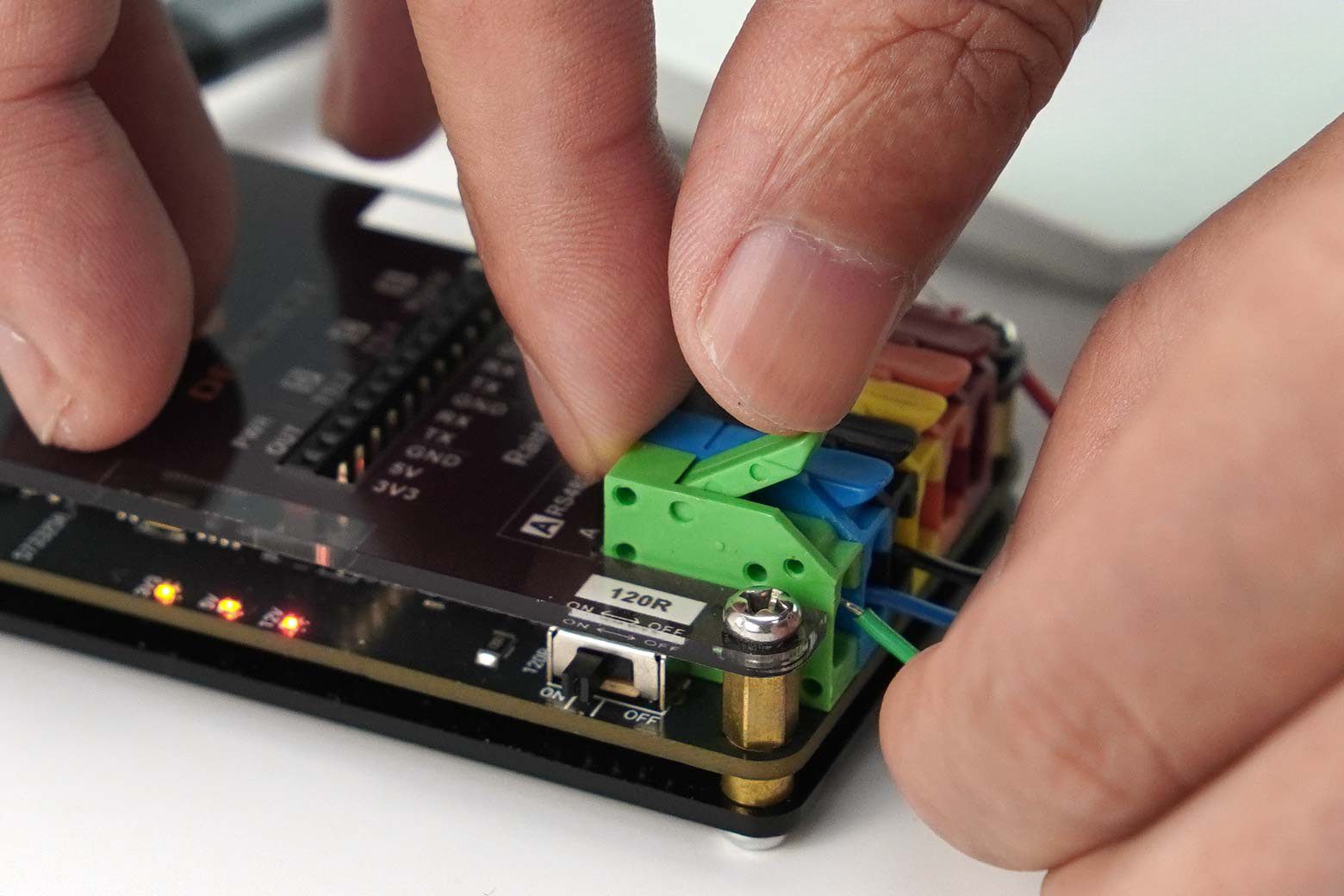

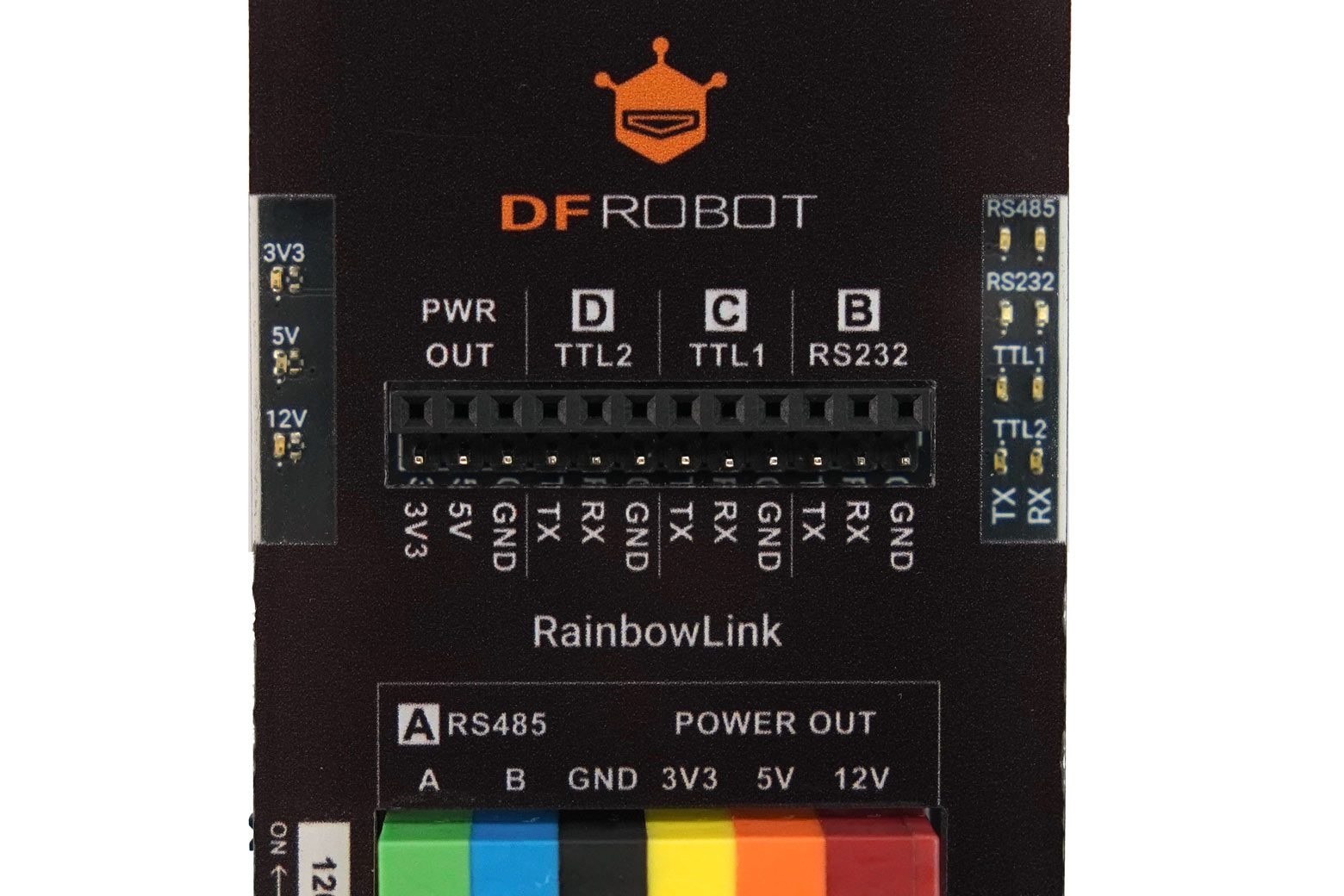

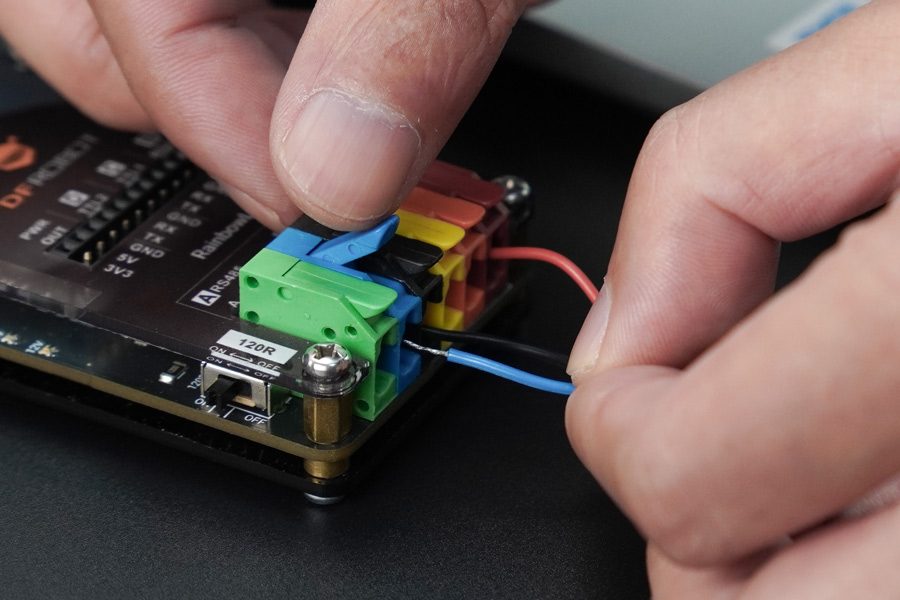

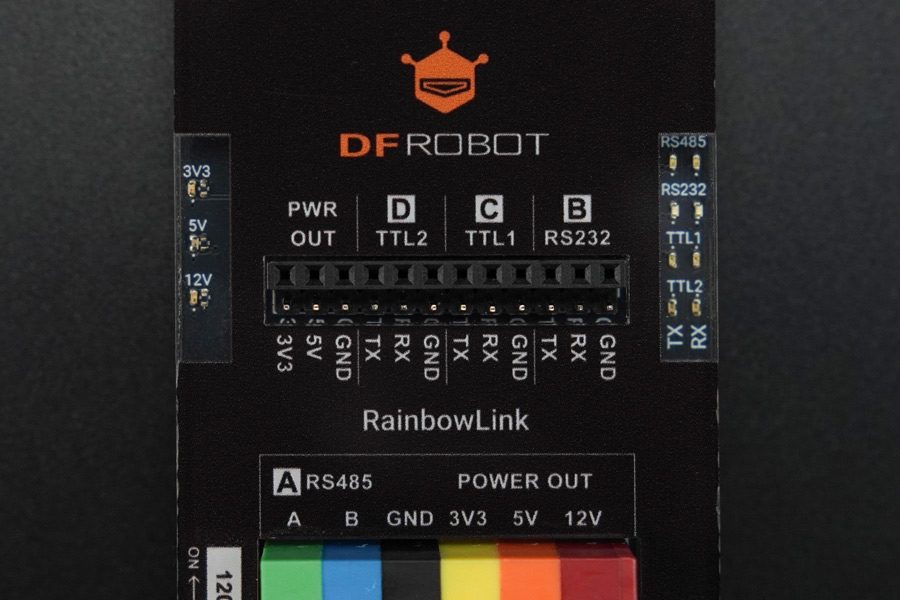

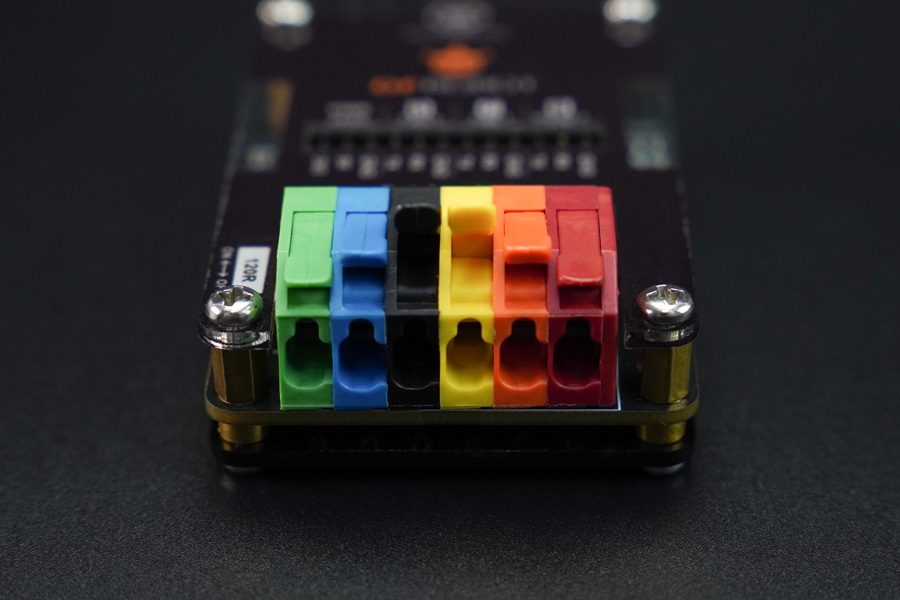

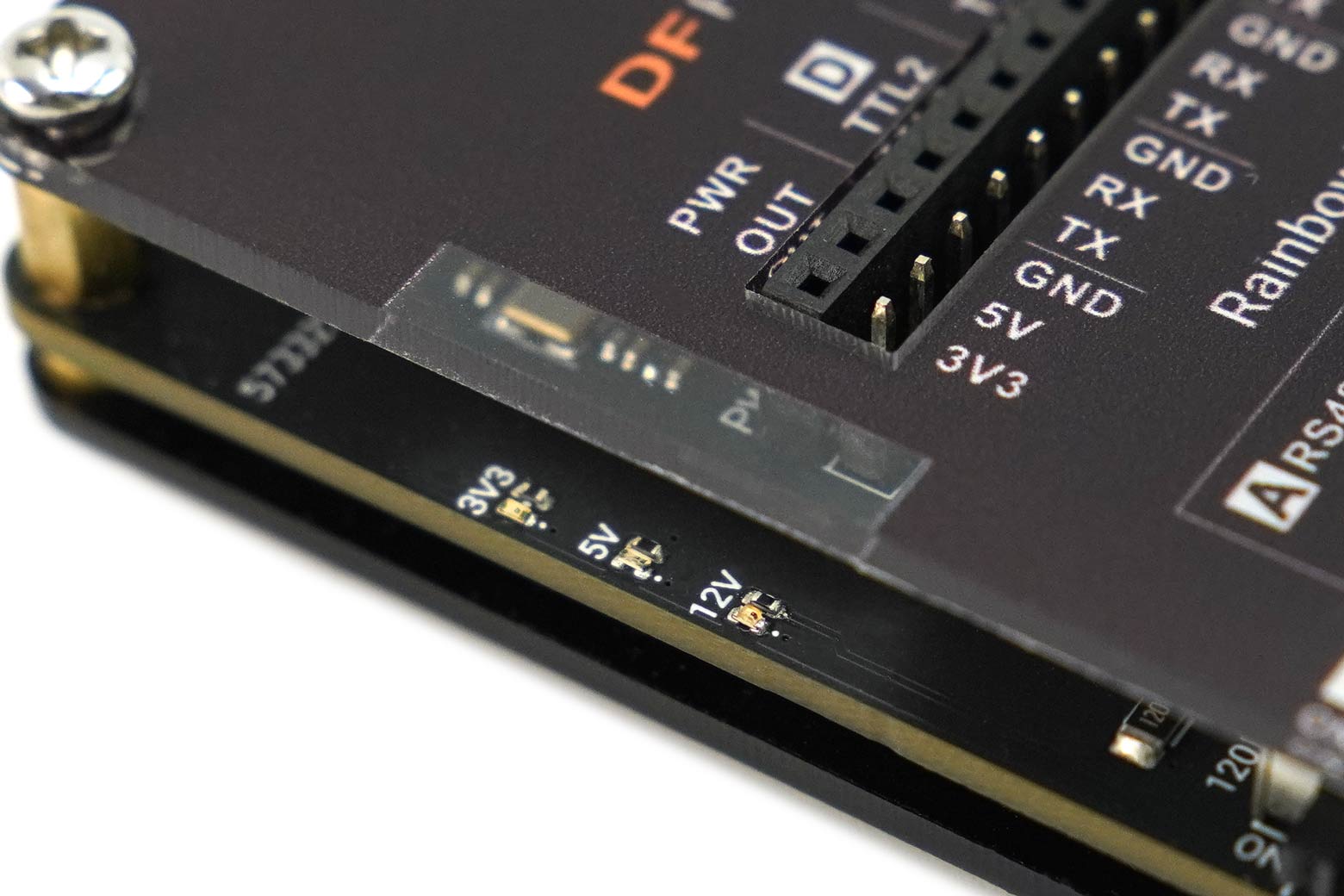

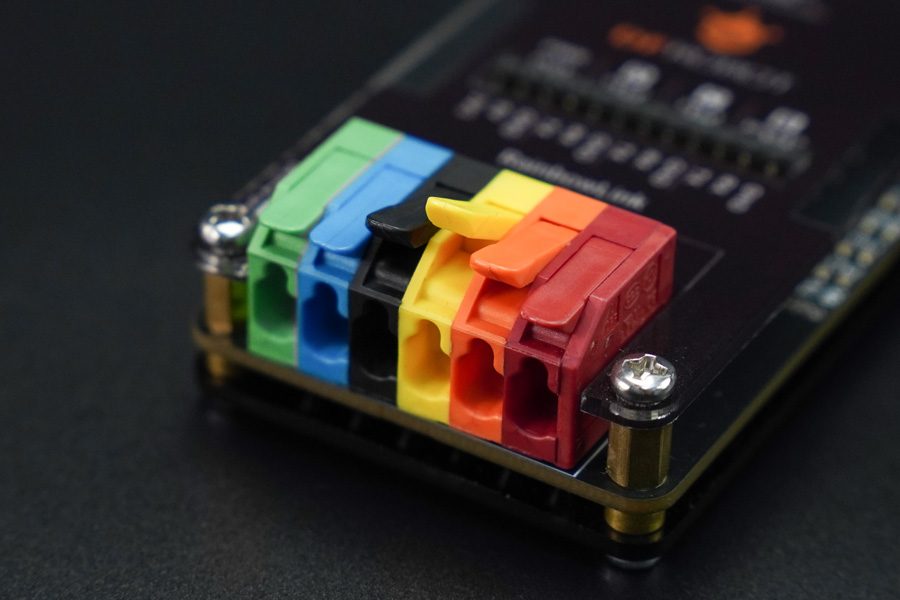

Introduzione RainbowLink è un convertitore di protocollo USB avanzato progettato per un’efficiente comunicazione seriale multicanale e potenza in uscita, su misura per IoT e applicazioni industriali. Dotato di 4 canali indipendenti (RS485, RS232 e 2 canali TTL), RainbowLink funge da soluzione all-in-one per gli ingegneri che gestiscono più protocolli di comunicazione negli ecosistemi IoT. Il dispositivo supporta i sistemi operativi Windows e Linux ed è compatibile con dispositivi come LattePanda e Raspberry Pi. RainbowLink è privo di driver per la maggior parte delle configurazioni; tuttavia, l’installazione dei driver opzionali migliora la funzionalità assegnando identificatori univoci del dispositivo, rendendone ancora più semplice la gestione. Con uscite di alimentazione simultanee da 12 V, 5 V e 3,3 V, RainbowLink elimina la necessità di più convertitori e alimentatori esterni, rendendolo ideale per test e sviluppo in diversi ambienti industriali, agricoli e di laboratorio. Terminali a leva a collegamento rapido per un cablaggio semplice RainbowLink è dotato di terminali a leva a collegamento rapido, che consentono un cablaggio rapido e affidabile senza la necessità di strumenti o connettori. Questo design innovativo supporta oltre 2000 cicli di connessione-disconnessione e si adatta sia ai connettori maschio che alle prese, garantendo la massima flessibilità. Il risultato è una configurazione pulita e organizzata che riduce i tempi di preparazione e minimizza il rischio di connessioni allentate, essenziali per ambienti di test affidabili. 4 canali indipendenti in 1 dispositivo RainbowLink combina quattro canali di comunicazione isolati: 1×RS485, 1×RS232 e 2×TTL—all’interno di un singolo dispositivo. Questa configurazione consente agli ingegneri di sostituire più convertitori, semplificando le configurazioni e riducendo il disordine sulle workstation. Ciascun canale funziona in modo indipendente, consentendo il monitoraggio e il controllo simultanei di più dispositivi seriali, semplificando notevolmente le complesse configurazioni multiprotocollo. Opzioni flessibili di uscita di alimentazione Supportando una vasta gamma di esigenze di test, RainbowLink fornisce tre uscite di tensione: 12 V (800 mA), 5 V (2 A) e 3,3 V (200 mA). Questa versatile soluzione di alimentazione garantisce la compatibilità con vari sensori e dispositivi, soprattutto nei test sul campo in cui le fonti di alimentazione sono limitate. Con RainbowLink, gli alimentatori esterni non sono più necessari, consentendo di testare i sensori in modo rapido e conveniente anche in ambienti remoti o esterni. Tabella di classificazione: Convertitore USB generico VS RainbowLink V1 VS RainbowLink V2 Specifiche Interfaccia USB: Type-C Tensione in ingresso: 5 V Baud rate: 2400 – 128.000 bps Livello TTL: 3,3 V Canali TTL: 2 Canale RS485: 1 Canale RS232: 1 Tensione in uscita: 3,3 V: Corrente nominale 200 mA 5 V: Collegato direttamente all’interfaccia Type-C (Max 2 A se collegato a una porta Type-C su un computer; Max 500 mA se collegato a una porta USB-A) 12 V: corrente nominale 800 mA Compatibilità: supporta Windows e Linux; compatibile con LattePanda e Raspberry Pi. Requisiti del driver: senza driver per funzionalità di base; l’installazione dei driver migliora le prestazioni con identificatori di dispositivo univoci. Dimensioni: 72 mm x 47 mm x 23 mm Elenco di spedizione Convertitore USB a seriale RainbowLink a 4 canali (RS485 / RS232 / TTL) x1 Applicazioni Test e debug di sensori industriali Debug di dispositivi multiprotocollo Debug di schede di laboratorio e sviluppo Figura: Cablaggio del sensore del suolo RS485 e del convertitore RainbowLink per rilevare l’umidità del suolo Documenti Wiki del prodotto Diagramma di indicazione delle funzioni Driver (MAC) di domande e risposte
