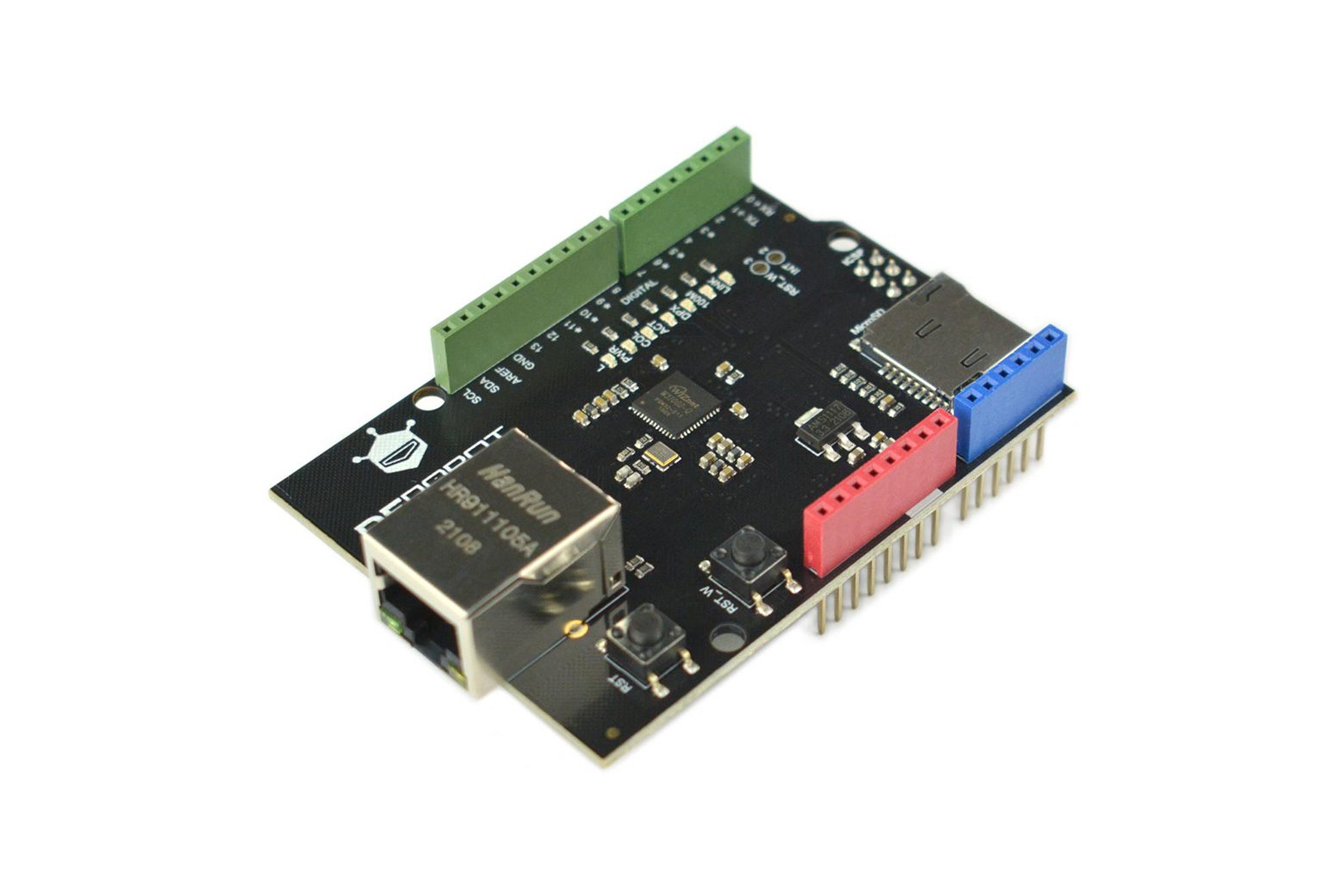

DFRduino Ethernet Shield V3.0 – DFR0125

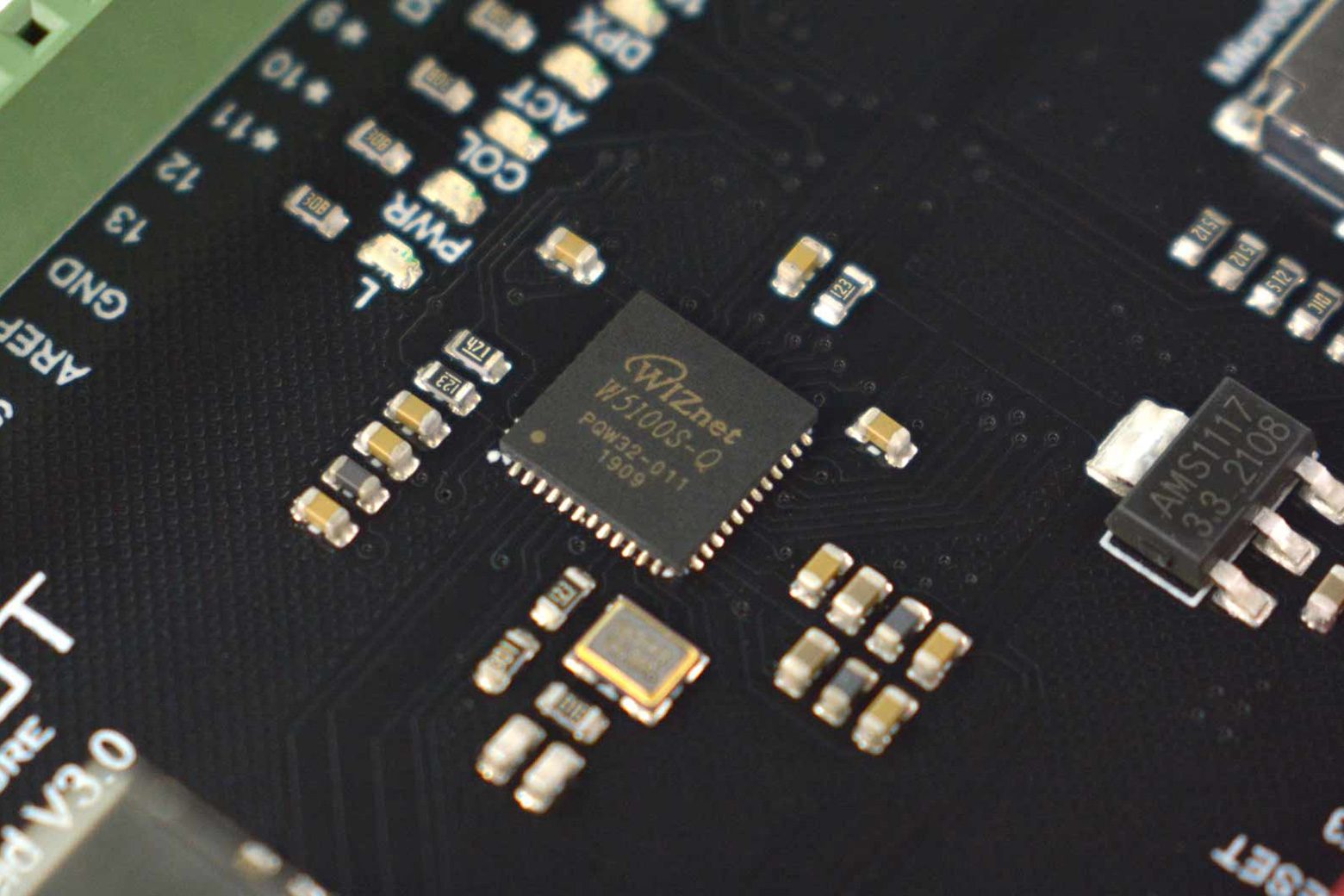

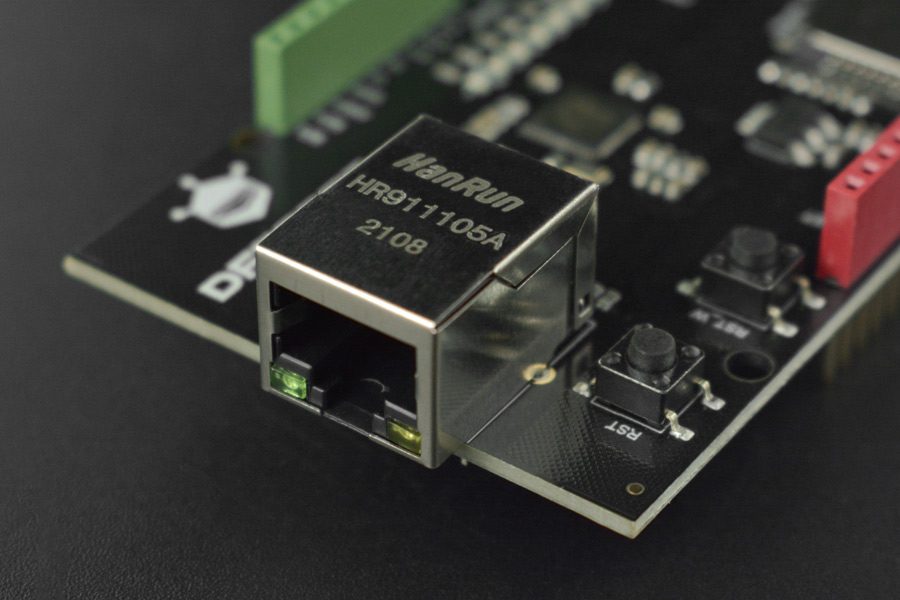

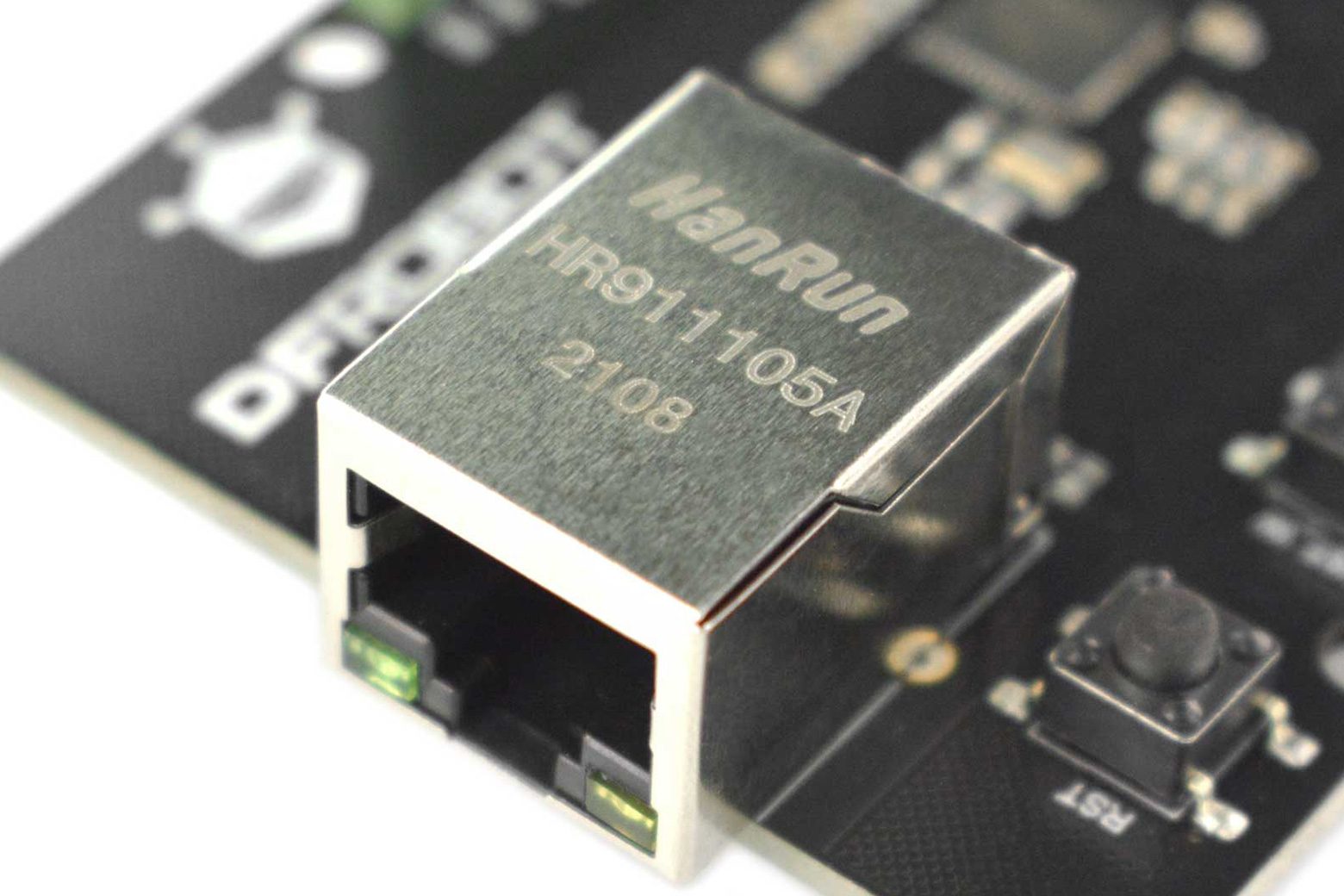

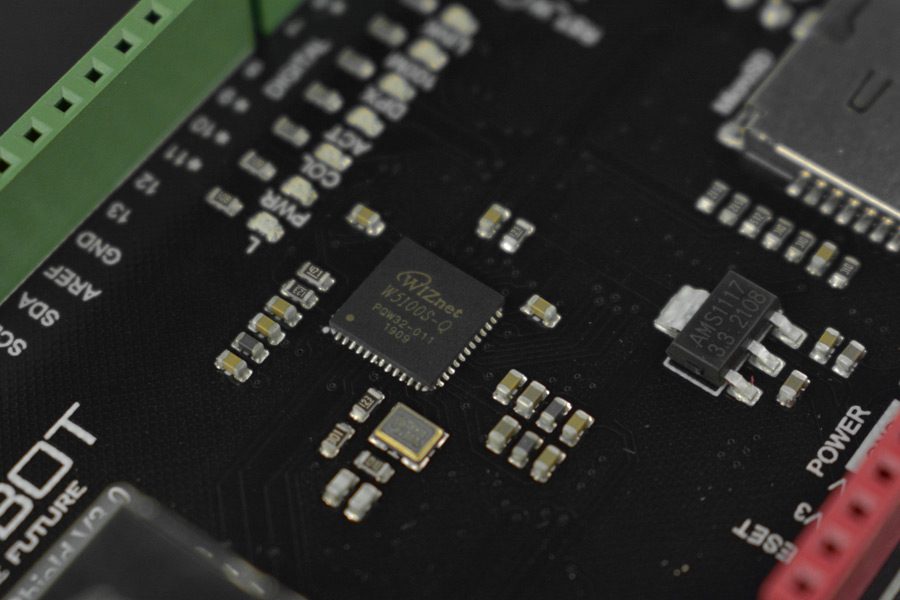

Introduzione Utilizza questo DFRduino Ethernet W5100S Shield per collegare il tuo Arduino a Internet con un cavo RJ45. Collega lo schermo alla scheda, masterizza i codici campione Ethernet nel controller, quindi viene realizzato un semplice progetto IoT con comunicazione stabile. Basata sul chip Ethernet WizNet WS5100S, questa scheda integra stack di protocolli TCP/IP cablati completi e dispone di 4 SOCKET hardware indipendenti. La tua scheda Arduino può comunicare con WS5100S e scheda SD tramite l’interfaccia SPI (usa pin ICSP). La scheda di espansione DFRduino Ethernet W5100S supporta sia le serie Arduino UNO che Mega. Attuale versione hardware V3.0: il chip è stato aggiornato da W5100 a W5100S, che presenta un consumo energetico inferiore, calore inferiore e prestazioni più elevate. Caratteristiche del diagramma di connessione Stack di protocollo TCP/IP completamente cablato Supporta 4 SOCKET hardware indipendenti simultaneamente Memoria interna da 16 KB Buffer TX/RX per l’elaborazione dei pacchetti TCP/IP Supporta la negoziazione automatica Specifiche Tensione operativa: 5 V Buffer TX/RX da 16 KB 4 prese hardware indipendenti Stack di protocollo TCP/IP hardware completo + MAC + PHY Temperatura operativa: -40 ℃ ~ 85 ℃ Dimensioni: 70x55x30 mm (2. 76×2. 15×1. 18″) Lista di spedizione Scheda di espansione DFRduino Ethernet W5100S x1 Documenti Wiki del prodotto Applicazioni Progetto IoT
