DFRduino Nano (compatibile con Arduino Nano) – DFR0010

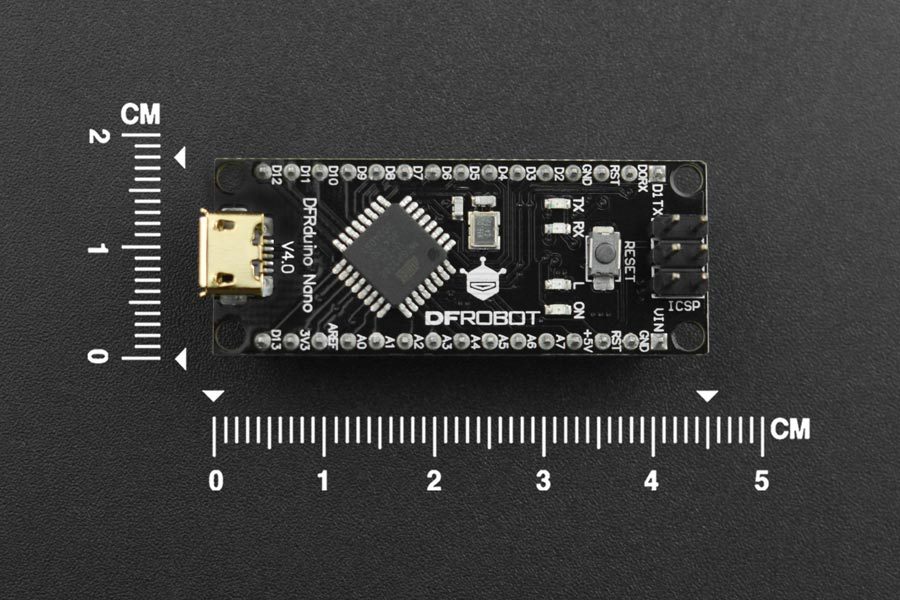

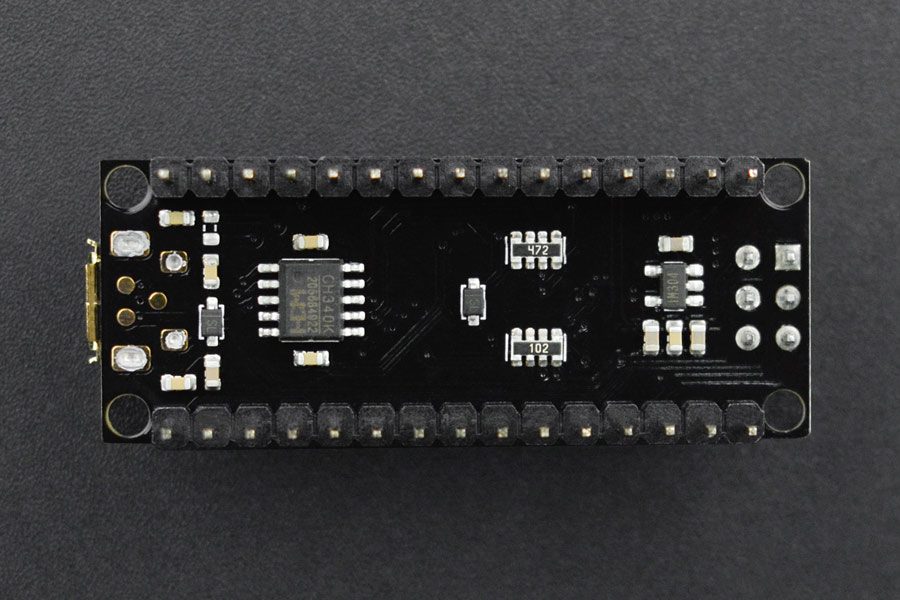

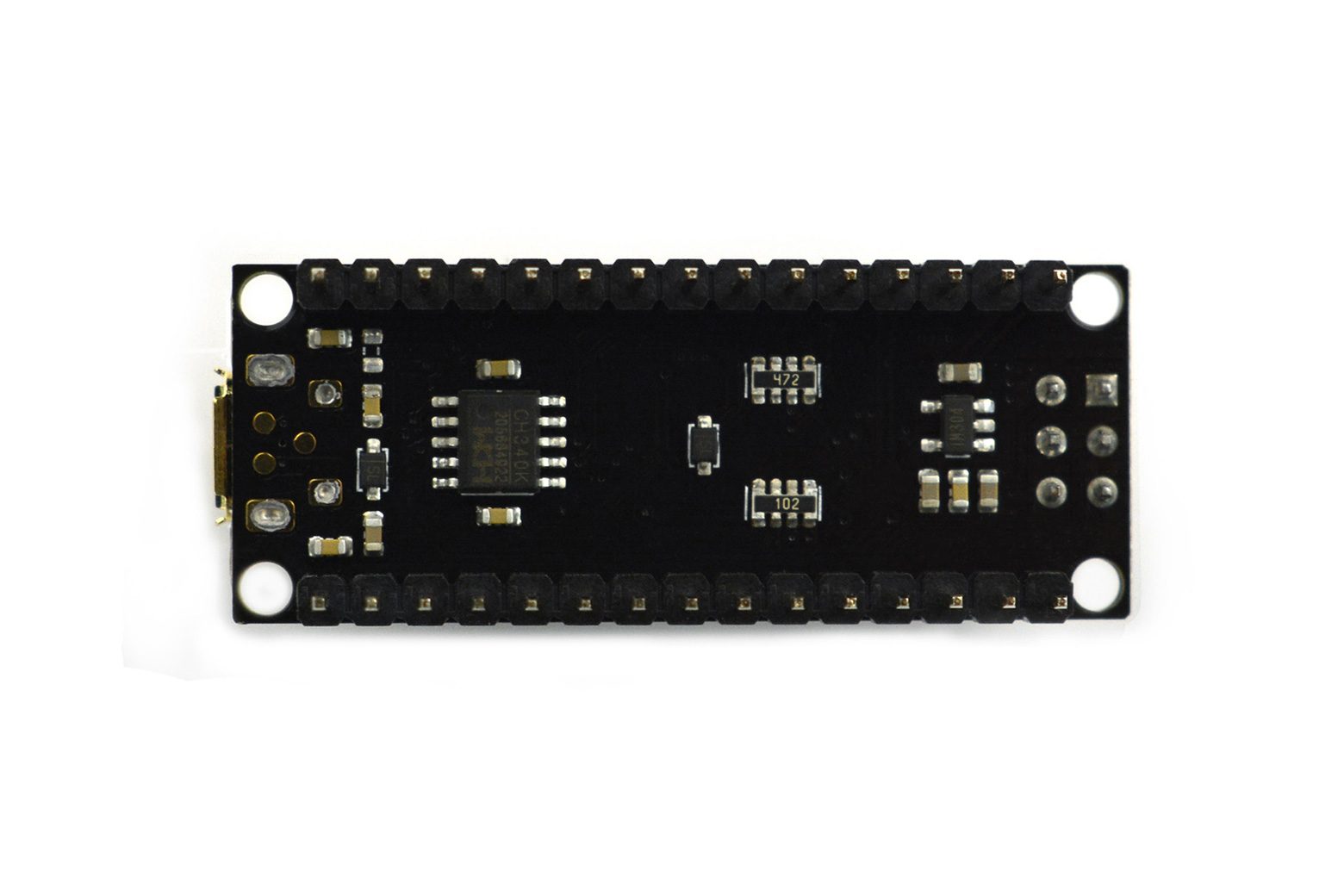

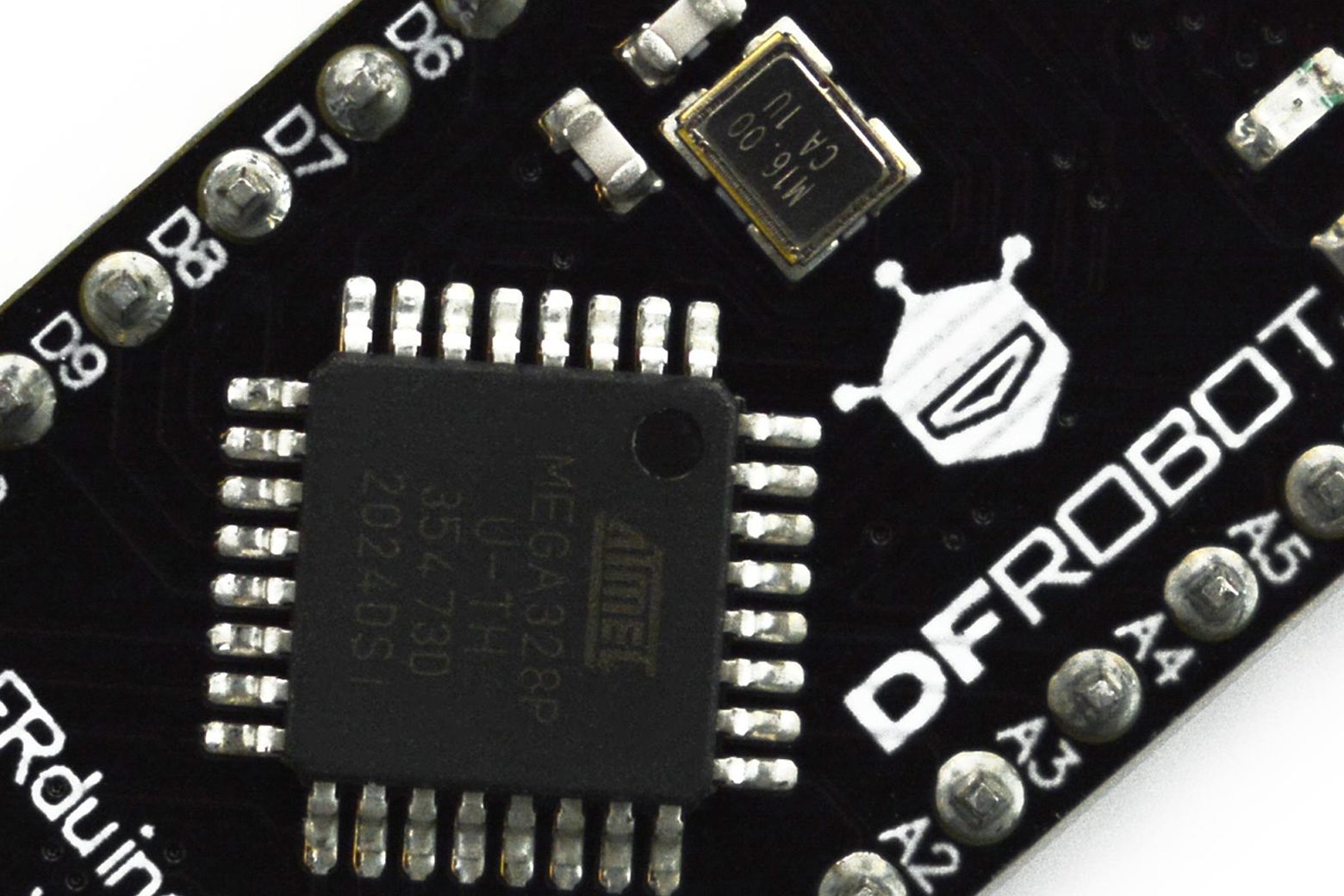

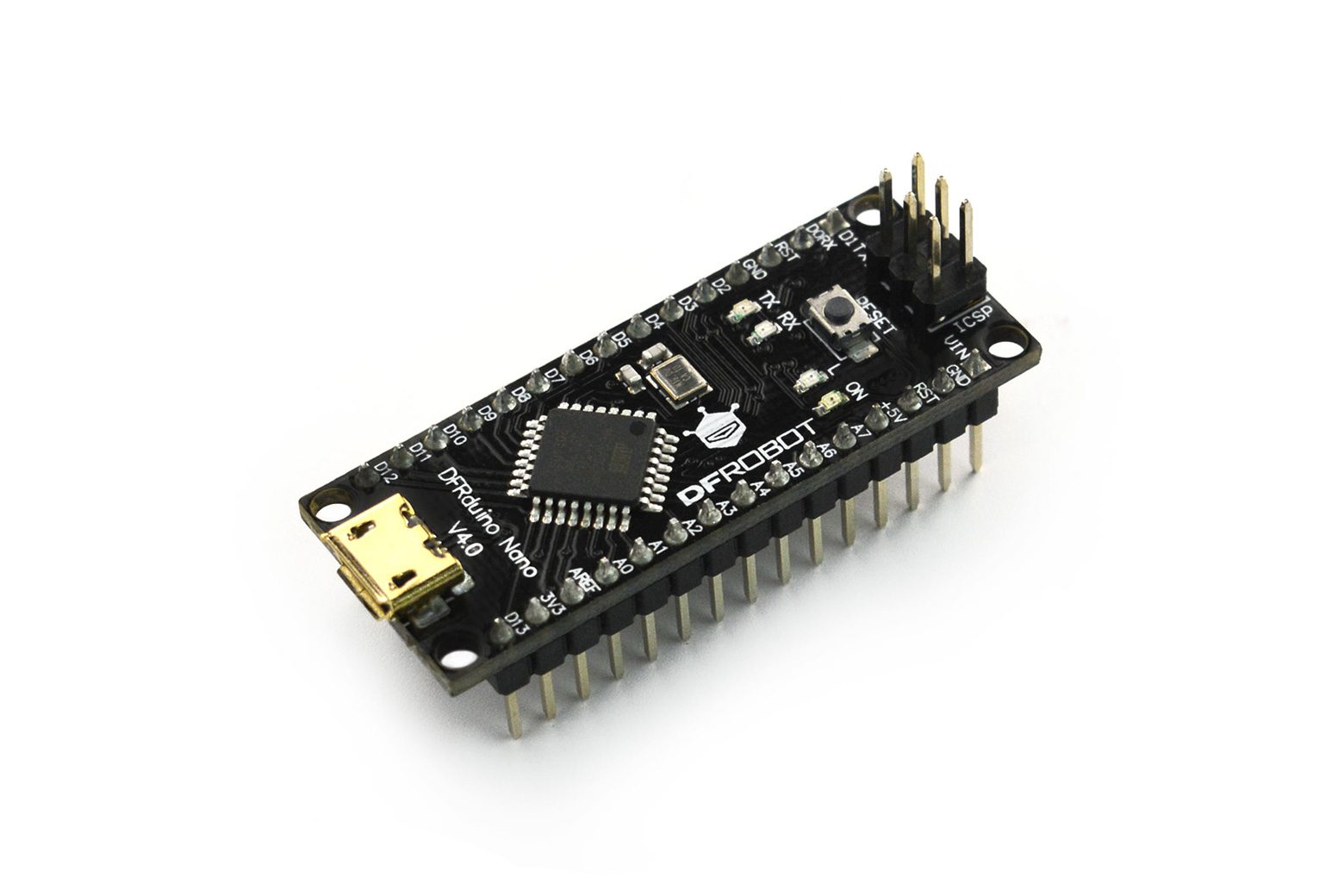

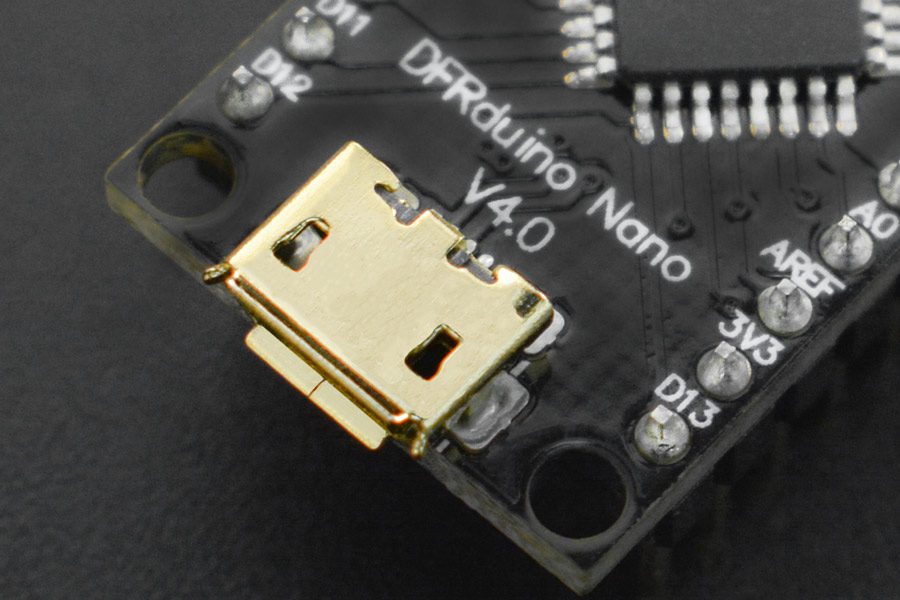

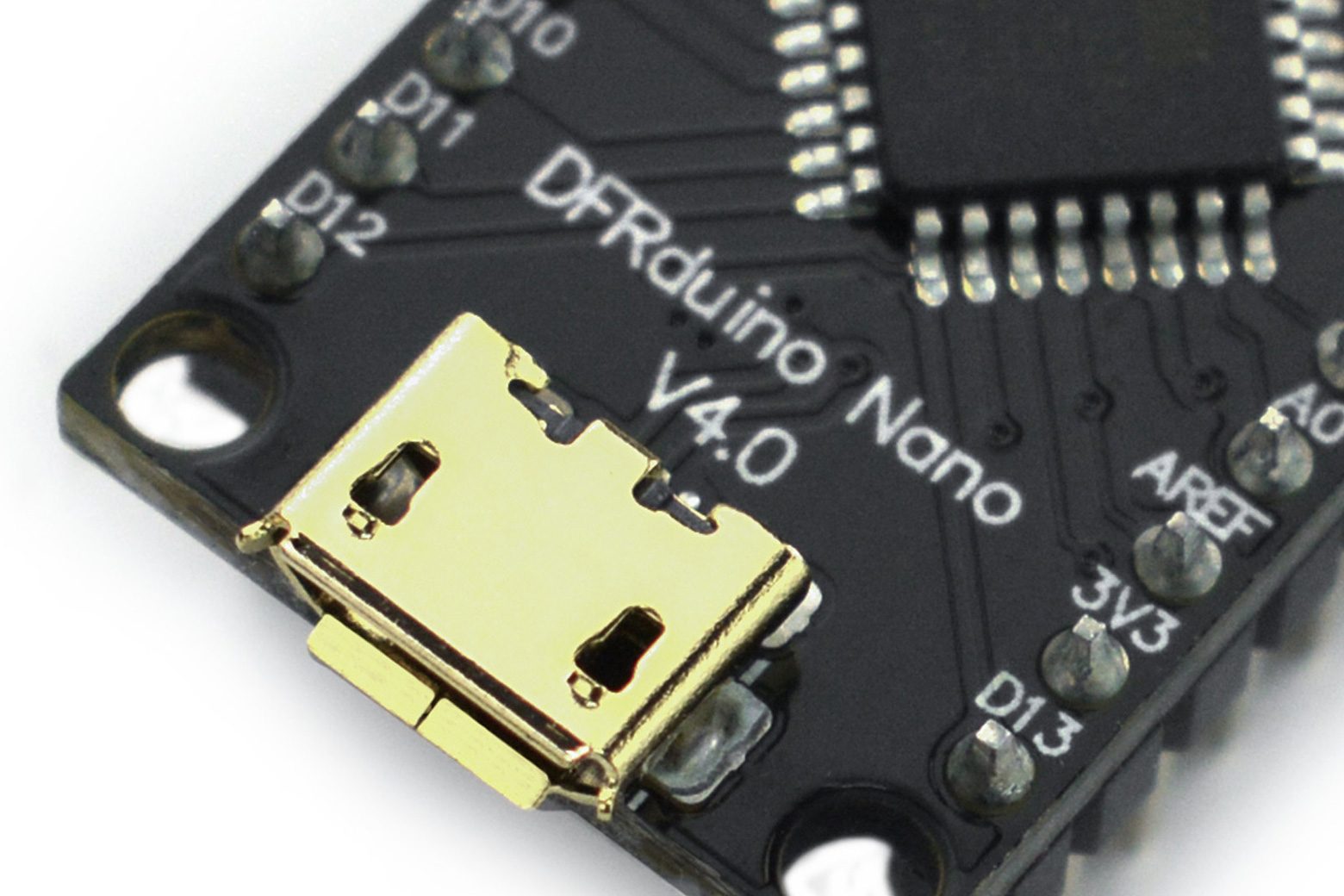

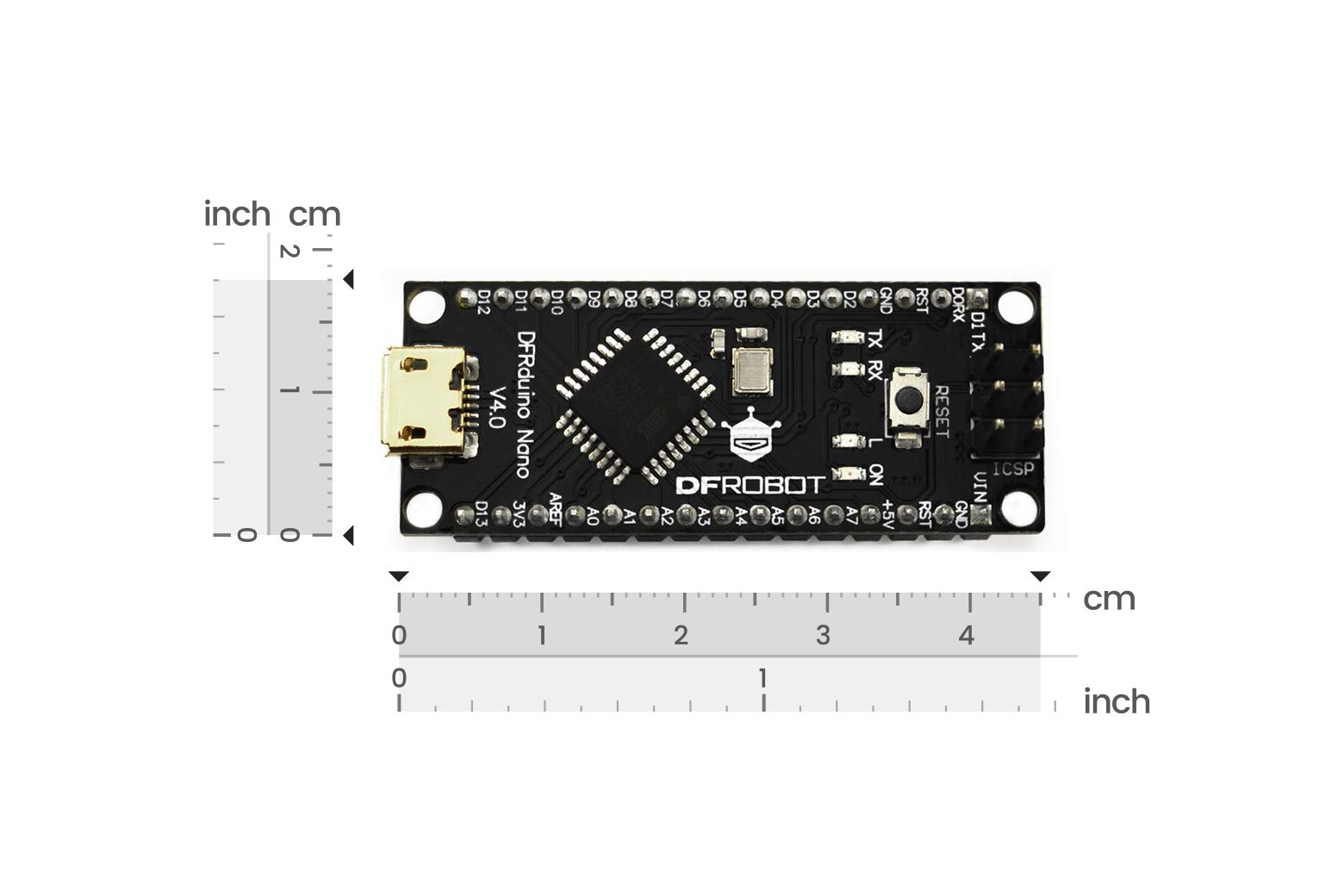

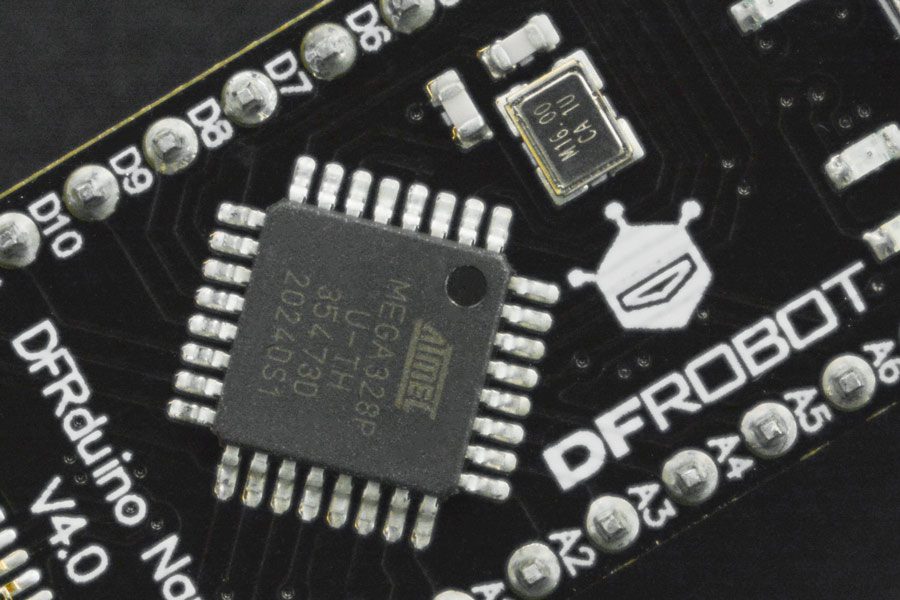

Introduzione Il microcontrollore DFRduino Nano USB V3.1 (ATMega 328) è una versione predisposta per breadboard di “Arduino mini” con USB integrata. L’”Arduino Nano” ha tutto ciò che il Diecimila ha (elettronicamente) con più pin di ingresso analogici e un ponticello AREF +5V integrato. L’”Arduino Nano” rileva e passa automaticamente all’alimentatore più alto, quindi non è necessario un ponticello di selezione dell’alimentazione. La disposizione dei pin del nano funziona bene con il Mini o il Basic Stamp (TX, RX, ATN, GND su un lato, alimentazione e terra sull’altro). Il microcontrollore DFRobot DFRduino Nano USB V3.1 (ATMega 328) può essere alimentato tramite la connessione USB mini-B, un alimentatore esterno non regolato da 6-20 V (pin 30) o un alimentatore esterno regolato da 5 V (pin 27). La fonte di alimentazione viene selezionata automaticamente sulla fonte di tensione più alta. Caratteristiche Reset automatico durante il download del programma LED blu Power OK nella parte inferiore LED verde (TX), rosso (RX) e arancione (L) Ponticello da +5 V a AREF Ingresso alimentazione con rilevamento/commutazione automatica Piccolo mini-B USB per programmazione e monitor seriale (cavo non incluso) Intestazione ICSP per download diretti del programma LED blu Power OK nella parte inferiore DIP standard con spaziatura di 0,1″ (adatto per breadboard) Interruttore di ripristino manuale Specifiche Microcontrollore: Atmel Atmega328-20AU Tensione di funzionamento (livello logico): 5 V Tensione di ingresso (consigliata): 7-12 V Pin I/O digitali: 14 (di cui 6 forniscono uscita PWM) Pin di ingresso analogico: 8 Corrente CC per pin I/O: 40 mA Memoria flash: 32 KB (di cui 2 KB utilizzati dal bootloader) SRAM: 2 KB EEPROM: 1 KB Velocità di clock: 16 MHz Documenti Elenco di spedizione WIKI DFRduino Nano x1 Progetti Progetti DFRduino Nano: Progetto 1. Come realizzare una maglietta con allarme cardiaco da corsa Un cardiofrequenzimetro fai-da-te indossabile in una maglietta da corsa che vibra quando la frequenza cardiaca è alta, utilizzando i componenti DFROBOT Elenco dei componenti: Modulo motore di vibrazione DFRduino Nano per sensore cardiofrequenzimetro arduino beetle per arduino Progetto 2. Una buona idea per esprimere il tuo amore Come realizzare un ottimo prodotto per esprimere il tuo amore? amore, impara ora! Elenco dei componenti: 1. Una bottiglia di profumo vuota x 1 2. DFRduino Nano x 1 3. Matrice LED 8 x 8 x 1 4. Connettore batteria da 9 V x 1 5. Batteria da 9 V x 1 6. Magnetron x 1 7. Magnete x 1 Progetto 3: Come realizzare una pistola Nerf per l’identificazione delle impronte digitali I miei piani iniziali erano di avere il DFRduino Nano sul lato con l’alimentatore e avere l’impronta digitale Scanner ID sul lato sinistro della pistola in modo che possa leggere l’impronta digitale Componenti hardware: DFRduino Nano Fingerprint Scanner 9g 180° Micro Servo Progetto 4: Come realizzare il blocco delle impronte digitali per il computer Componenti hardware: DFRduino Nano Fingerprint Scanner Digital 10A Relay Module Cronologia versioni v3.0 – migliorata la mappatura dei pin della porta analogica per essere compatibile con l’originale “Arduino Nano” v3.1 – cambiata la porta Mini USB in porta Micro USB Progetto 5: JARVISify Alexa Introduzione: tutti amiamo il JARVIS di Iron Man e a volte potremmo aver provato a costruirne uno da soli. Come faccio a saperlo perché ho provato anche quello?
