DFRduino Pro Mini V1.3 – DFR0132

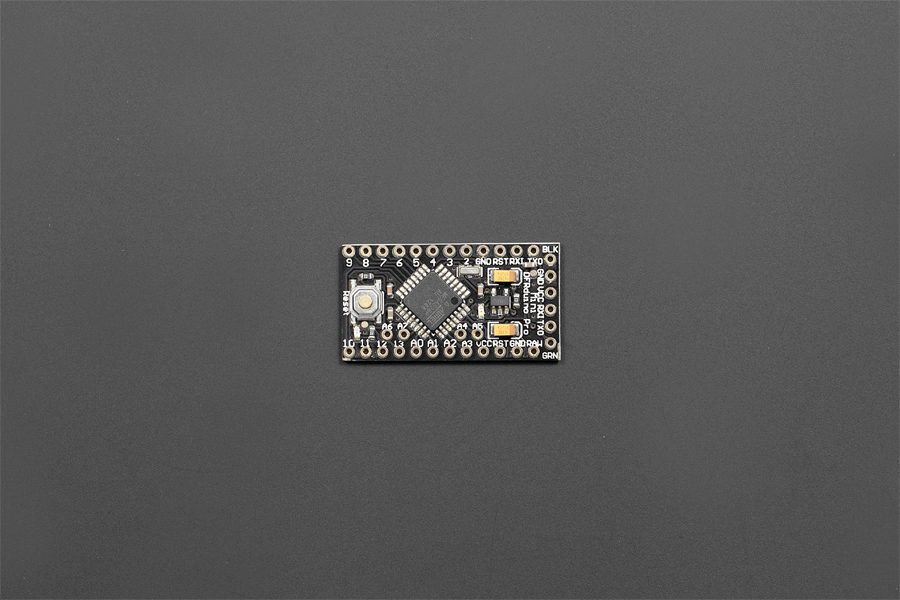

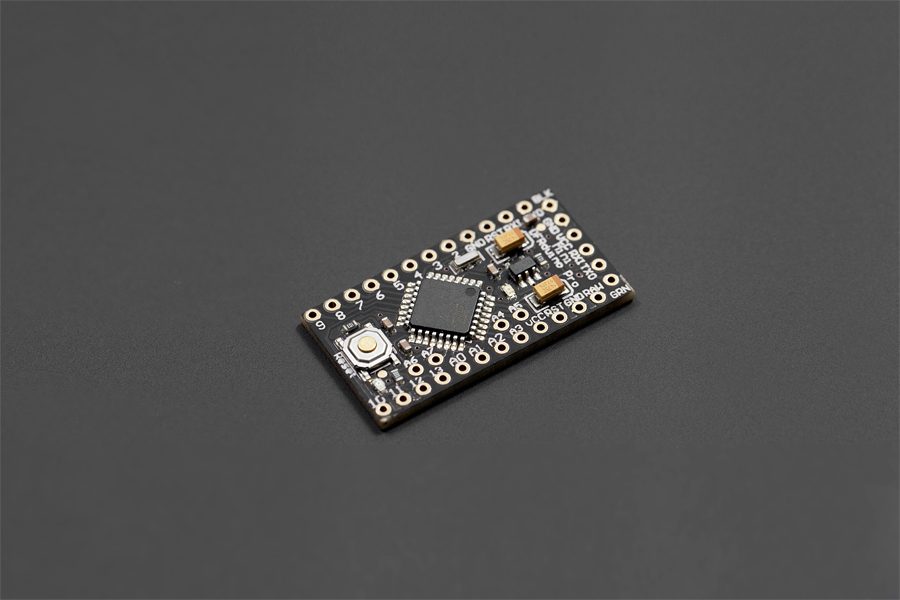

Nota introduttiva: DFRduino Pro Mini V1.3 – Compatibile con Arduino Pro Mini – 8M3.3V328 è fuori produzione, consigliamo DFRduino Pro Mini V1.3 – Compatibile con Arduino Pro Mini – 16M5V328 come sostituto adatto. Il DFduino Pro Mini 8Mhz da 3,3 V (compatibile con Arduino Pro Mini) è una scheda microcontrollore basata su ATmega328. È un DFduino da 3,3 V che esegue il bootloader da 8 MHz (selezionare “Arduino Duemilanove w/ 328″ all’interno del software Arduino). È una versione avanzata dell’Arduino Pro Mini ufficiale. Il DFRduino Pro mini ha 8 ingressi analogici rispetto ai 6 ufficiali. Il resto è esattamente lo stesso. Dispone di 14 pin di ingresso/uscita digitali (di cui 6 possono essere utilizzati come uscite PWM), 8 ingressi analogici, un risonatore integrato, un pulsante di ripristino e fori per il montaggio di connettori pin. È possibile collegare un connettore a sei pin a un cavo FTDI o a una scheda breakout DFRobot per fornire alimentazione e comunicazione USB alla scheda. Il DFRduino Pro Mini è destinato all’installazione semipermanente in oggetti o mostre. La scheda viene fornita senza basette premontate, consentendo l’utilizzo di vari tipi di connettori o la saldatura diretta dei cavi. La disposizione dei pin è compatibile con Arduino Mini. Ti consigliamo di scegliere uno dei seguenti elementi per programmare e alimentare la tua scheda Mini pro. 1. Breakout FTDI Basic 3,3/5 V (compatibile con Arduino) 2. Adattatore luce seriale USB (compatibile con Arduino) Rispetto a DFduino Pro Mini 8Mhz (compatibile con Arduino Pro Mini), questo V1.3 inverte i pin dell’interfaccia di programmazione. Specifiche Ingresso CC 3,3 V fino a 8 V (alimentazione dal pin RAW) Ingresso CC 3,3 V (dal pin VCC) Bootloader: Arduino Pro/Pro Mini (3,3 V, 8 Mhz) con regolatore Atmega328 3,3 V Uscita massima 150 mA ATmega328 funzionante a 8 MHz con risonatore esterno (tolleranza 0,5%) La scheda a bassa tensione non necessita di circuiti di interfaccia per i più diffusi Dispositivi e moduli da 3,3 V (GPS, accelerometri, sensori, ecc.) Connessione USB esterna Supporta il ripristino automatico Protezione da sovracorrente Protezione da polarità inversa LED di alimentazione e di stato integrati Dimensioni: 0,7×1,3” (18×33 mm) Rispettoso dell’ambiente: conformità RoHS Lista di spedizione DFRduino Pro Mini V1.3(8M3.3V328) x1 Documenti Guida introduttiva Tutorial Arduino Pro Mini homepage
