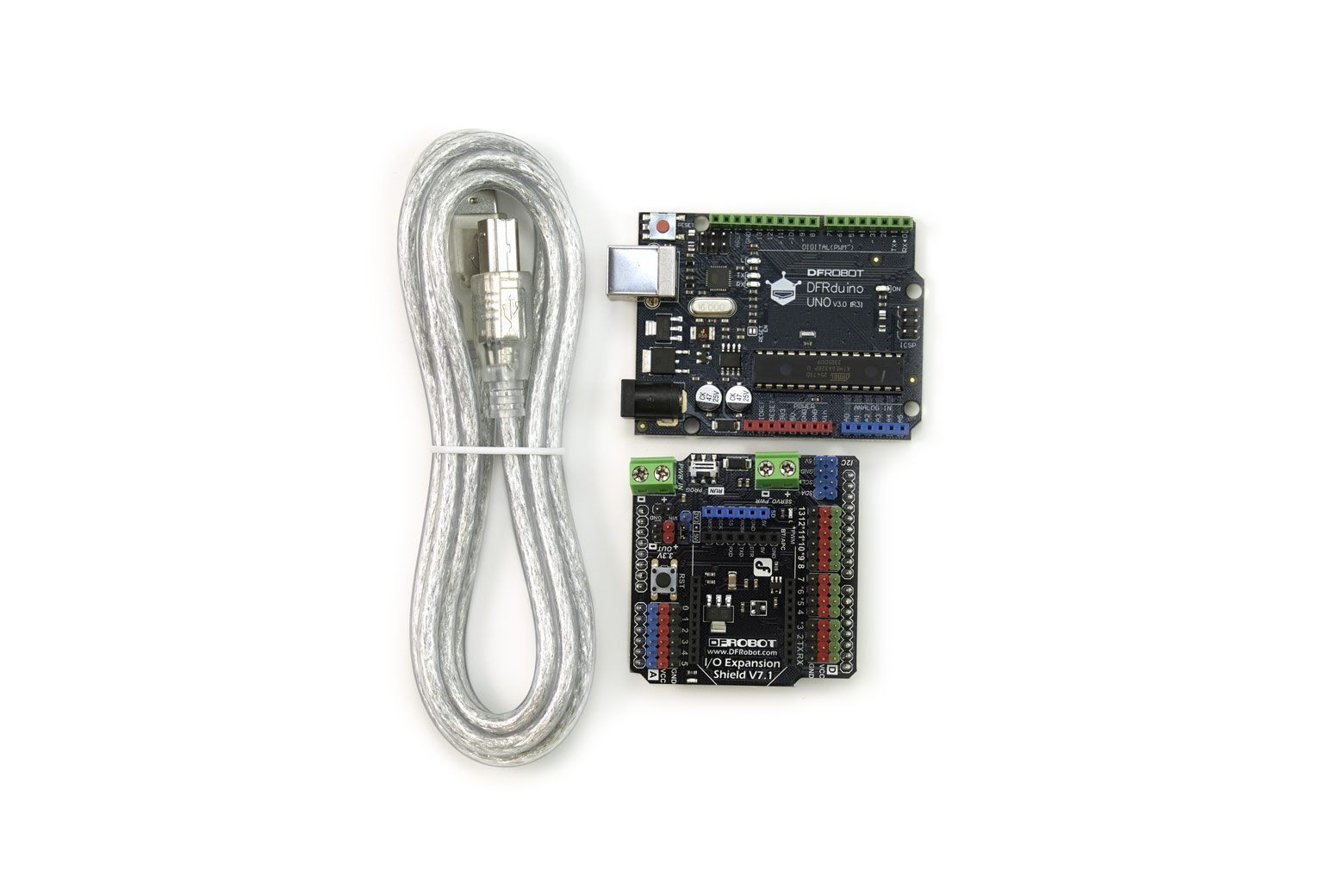

DFRduino UNO R3 con schermo di espansione IO e cavo – DFR0216-2

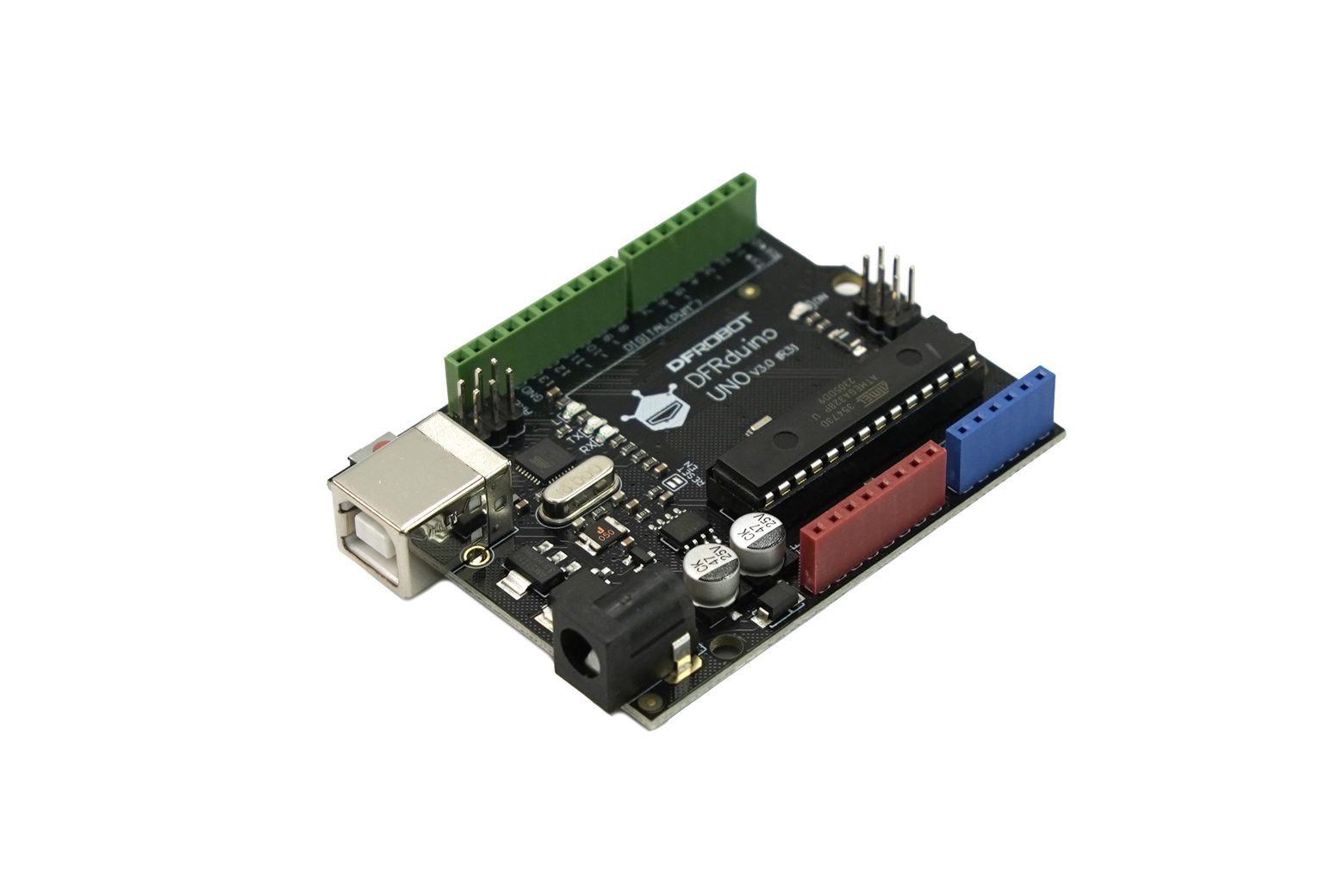

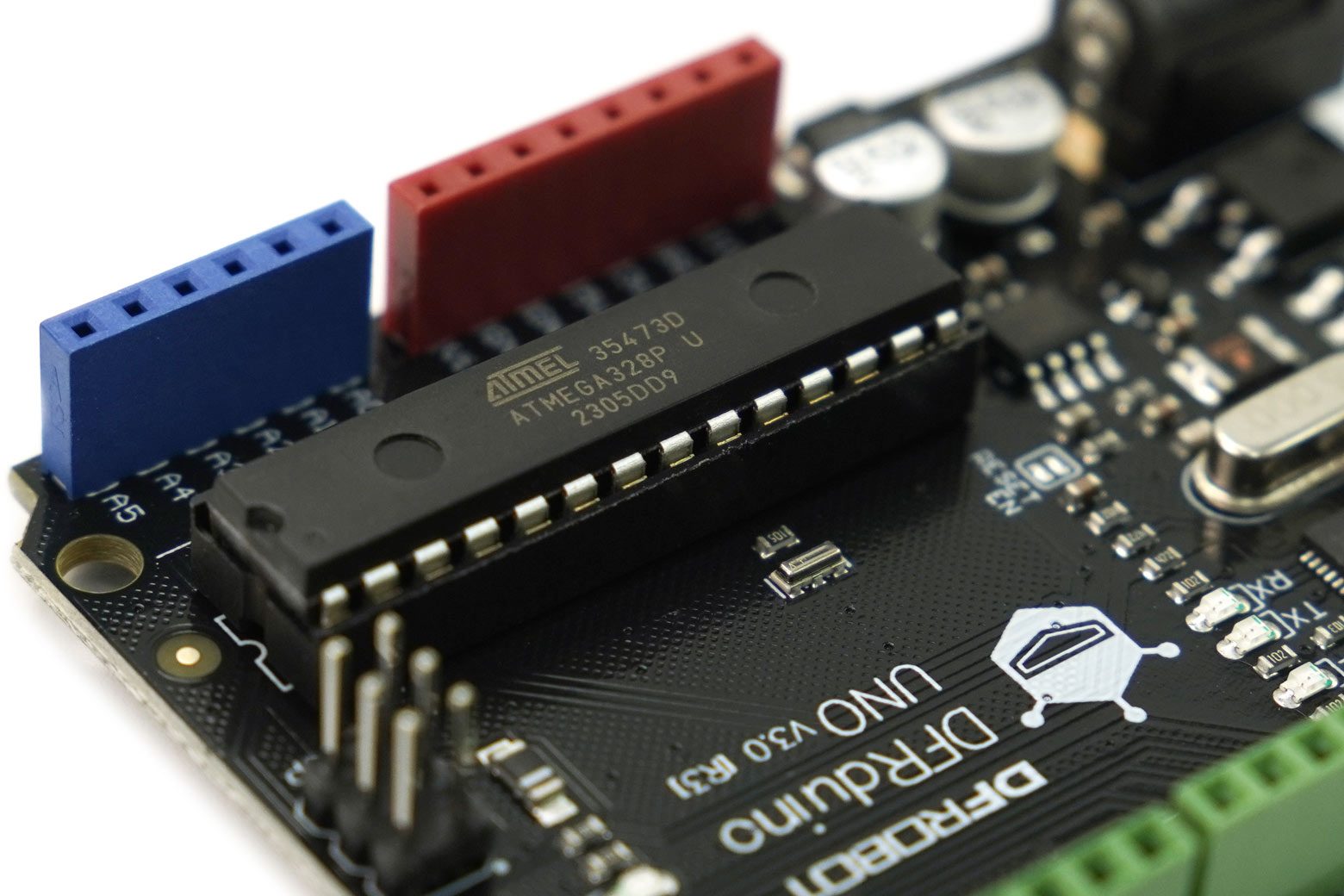

Introduzione DFRduino Uno V3.0 di DFRobot è una scheda informatica del mondo fisico di piccole dimensioni per il mondo accademico o lo sviluppo. Si tratta di una semplice scheda microcontrollore completamente compatibile con l’ambiente di sviluppo open source Arduino UNO R3 e Arduino IDE. Questo ambiente implementa il linguaggio Processing/Wiring. Arduino può essere utilizzato per sviluppare oggetti interattivi autonomi o può essere collegato al software sul computer (ad esempio Flash, Processing, MaxMSP). L’IDE open source può essere scaricato gratuitamente (attualmente per Mac OS X, Windows e Linux). Questa scheda presenta ATmega16U2 programmato come convertitore da USB a seriale. Un ulteriore vantaggio è che il nostro DFRduino utilizza ancora il chip AVR del pacchetto DIP. Potresti rimuoverlo per aggiornare o riprogrammare il firmware del chip o anche per inserirlo in un progetto finito e più compatto. La cosa bella del nostro nuovo microcontrollore DFRduino è che i connettori utilizzano colori diversi per caratterizzare porte I/O di diverso tipo: rosso per la sezione di potenza. Blu per I/O analogico. Verde per I/O digitale. Questi colori corrispondono ai nostri cavi sensore. Ciò rende davvero facile capire dove collegare i sensori o identificare quale lato è analogico (blu) o digitale (verde). “Arduino Uno” è una scheda microcontrollore basata sull’ATmega328. Dispone di 14 pin di ingresso/uscita digitali (di cui 6 possono essere utilizzati come uscite PWM), 6 ingressi analogici, un oscillatore a cristallo da 16 MHz, una connessione USB, un jack di alimentazione, un header ICSP e un pulsante di reset. Contiene tutto il necessario per supportare il microcontrollore; per iniziare è sufficiente collegarlo a un computer con un cavo USB o alimentarlo con un adattatore CA-CC o una batteria. Questa scheda ha aggiunto i pin SDA e SCL che sono vicini al pin AREF e altri due nuovi pin posizionati vicino al pin RESET, gli IOREF che consentono agli scudi di adattarsi alla tensione fornita dalla scheda. In futuro gli Shield saranno compatibili sia con le schede che utilizzano l’AVR, che funzionano a 5V, sia con le “Arduino Due” che funzionano a 3,3V. Il secondo è un pin non connesso, riservato per scopi futuri. Nota: questo prodotto include DFRduino UNO R3, Gravity: IO Expansion Shield e cavo USB A-B. Specifiche Microcontroller: ATmega328 (pacchetto DIP) Tensione operativa: 5 V Tensione di ingresso (consigliata): 7 ~ 12 V Tensione di ingresso (limiti): 6 ~ 20 V Pin I/O digitali: 14 (di cui 6 forniscono uscita PWM) Pin di ingresso analogico: 6 Corrente CC per pin I/O: 40 mA Corrente CC per pin 3,3 V: 50 mA Memoria flash: 32 KB di cui 2 KB utilizzati tramite bootloader SRAM: 2 KB (ATmega328) EEPROM: 1 KB (ATmega328) Velocità orologio: 16 MHz Dimensioni: 75 x54 x15 mm (2,95 x2,13 x0,59″ ) Rispettoso dell’ambiente: Progetti di conformità Rohs DFRduino UNO R3 Progetti correlati: Spettrofotometro Esperimento basato sul sensore spettrale AS7341 Come realizzare un serbatoio Bluetooth per Arduino personalizzato Applicazione Android (V1.0)? Progetto Arduino – Realizza un intervallometro Arduino per la fotografia timelapse Crisi esistenziale, ovvero Arduino RPG Come realizzare un terrificante gadget di Halloween? Come costruire un robot – Lezione 1: Introduzione Come costruire un robot Lezione 2: Costruire un robot di base con Arduino Come costruire un robot Lezione 3: Costruire un robot che traccia una linea con Arduino Come costruire un robot Lezione 4: Costruire un robot che possa evitare gli ostacoli con Arduino Come costruire un robot Lezione 5: Costruisci un robot con effetti luminosi e sonori con Arduino Come costruire un robot Lezione 6: Costruisci un robot in grado di monitorare l’ambiente con Arduino Come costruire un robot Lezione 7: Costruisci un robot controllato tramite Bluetooth con Arduino Come realizzare un rilevatore di anidride carbonica per interni Come costruire una ventola di raffreddamento intelligente con Arduino DFRduino UNO R3 Progetto 1: Come realizzare un terrificante gadget di Halloween Questo è semplice ma? divertente applicazione per Halloween. Tutto ciò di cui hai bisogno è una maschera, un motore passo-passo, un microcontrollore, un driver del motore, un modulo MP3 e alcuni cavi e batterie. Componenti hardware: DFRduino UNO R3 – Scudo driver motore passo-passo TMC260 compatibile con Arduino per motore passo-passo bipolare Arduino con ingranaggio planetario (18 kg.cm) DFPlayer – Un mini lettore MP3 per Arduino Gravità: sensore PIR digitale (movimento) per Arduino DFRduino UNO R3 Project. 2. Prova il modulo DFPlayer Mini MP3 di Stonez Introduzione: questo tutorial qui serve solo per mostrarti come collegare il modulo DFPlayer con Arduino e l’altoparlante e lo schizzo di Arduino fornito qui solo per riprodurre alcuni suoni di esempio che ho raccolto dall’elenco dell’hardware su Internet: Mini modulo DFPlayer Altoparlante – Supporto modulo DFPlayer per scheda SD da 3 W – 2 GB ~ 32 GB formattata con FAT o FAT32 MP3 / WAV – file audio Arduino Uno Rev 3 Pochi cavi di salto DFRduino UNO R3 Project 3. Come realizzare un robot da gioco intelligente sasso-carta-forbici Quando finisci di leggere questo tutorial, scoprirai che dispositivi, principi e tecnologie molto semplici possono aiutarti a costruire attrezzature molto interessanti. Elenco hardware: DFRduino Uno R3 x 1 Gravity IO Expansion Shield per Arduino x 1 Tower Pro MG90S servo x 3 Sensore di onde ultrasoniche x 1 DFRduino UNO R3 Project 4 Progetti Arduino: Zelda Song Player Cose che potrebbero servirti in questo progetto: Componenti hardware DFRobot DFRduino Uno R3 DFRobot Input Shield per Arduino DFRobot Gravity: Modulo altoparlante digitale Arduino UNO e Genuino UNO DFRduino UNO R3 Project 5 Come realizzare luci a LED per lavello da cucina con sensore PIR, Arduino e stampa 3D Elenco di spedizione DFRduino Uno V3.0 x1 Gravity: IO Expansion Shield per Arduino V7.1 x1 Cavo USB A-B per Arduino Uno/Mega x1 Documenti Scheda tecnica ATmega328P DFRobot Arduino Microcontrollori compatibili Guida alla selezione
