Dimostratore di misuratori di portata C9-MKII

Il dimostratore del misuratore di portata C9-MKII è progettato per consentire all’utente di comprendere gli aspetti relativi ai diversi tipi di misuratori di portata comunemente utilizzati in vari settori.

Il dimostratore del misuratore di portata C9-MKII è progettato per consentire all’utente di comprendere i diversi tipi di misuratori di portata comunemente utilizzati in vari settori.

I misuratori di portata disponibili sono sia di tipo elettronico che non elettronico con opzioni che coprono sia sistemi meccanici che passivi.

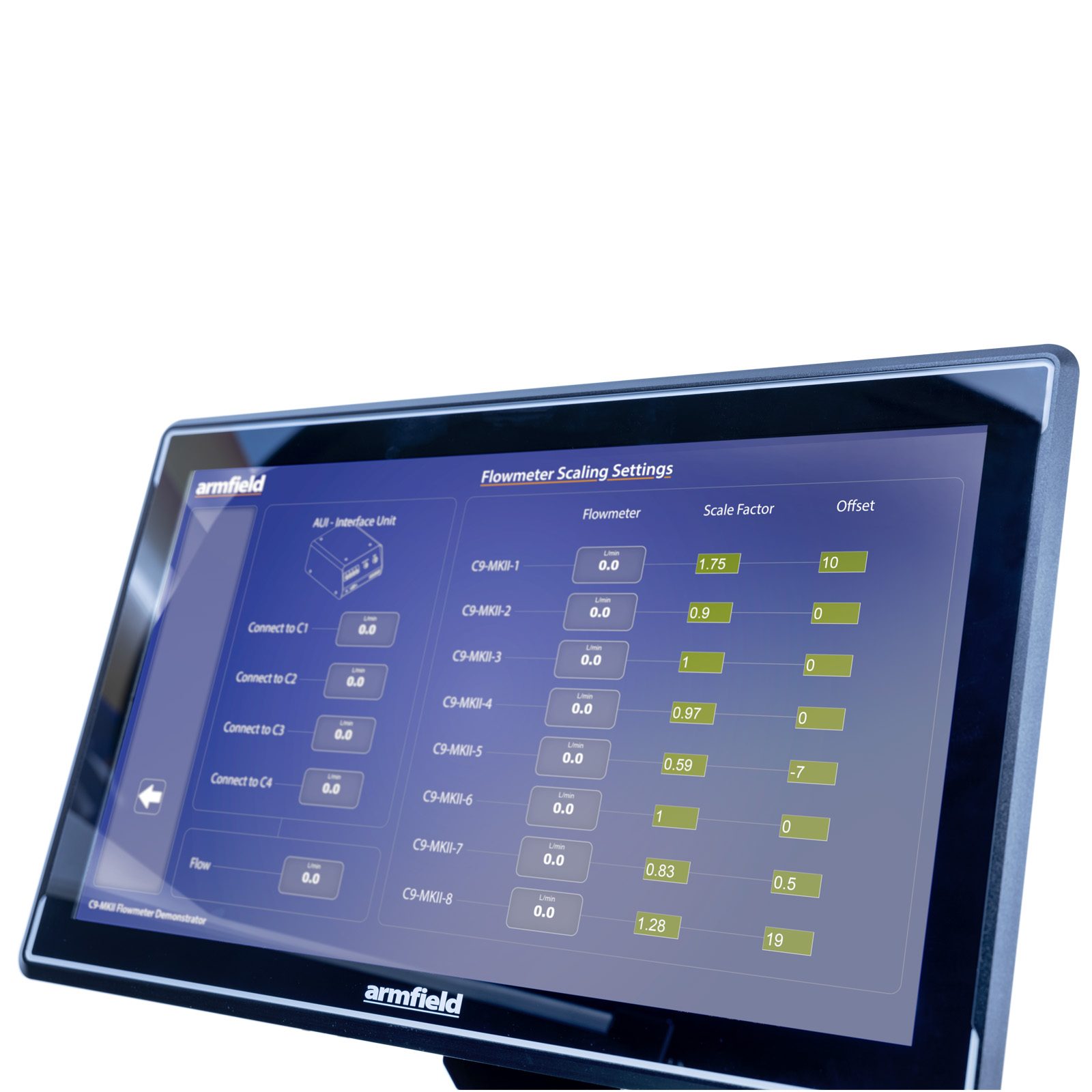

Il contenuto sperimentale include la misurazione della perdita di pressione attraverso una gamma di flussometri e l’uso diretto di flussometri per la determinazione delle portate, sia visivamente che mediante l’uso del differenziale di pressione. L’unità viene fornita di serie con il software armBUS. Incluso l’inserimento manuale dei dati per i misuratori di portata non elettronici e la registrazione automatica dei dati per i misuratori di portata elettronici. (Richiede AIU-4)

L’unità può essere utilizzata per:

Comprendere l’uso pratico e le caratteristiche dei misuratori di portata industriali

Valutare la caduta di pressione che si verifica con i misuratori di portata all’interno di un semplice sistema di tubazioni

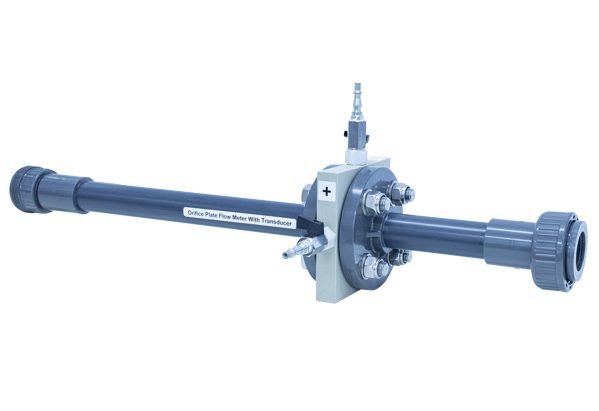

Comprendere la misurazione del flusso utilizzando misuratori di portata che rilevano una variazione di pressione nel sistema

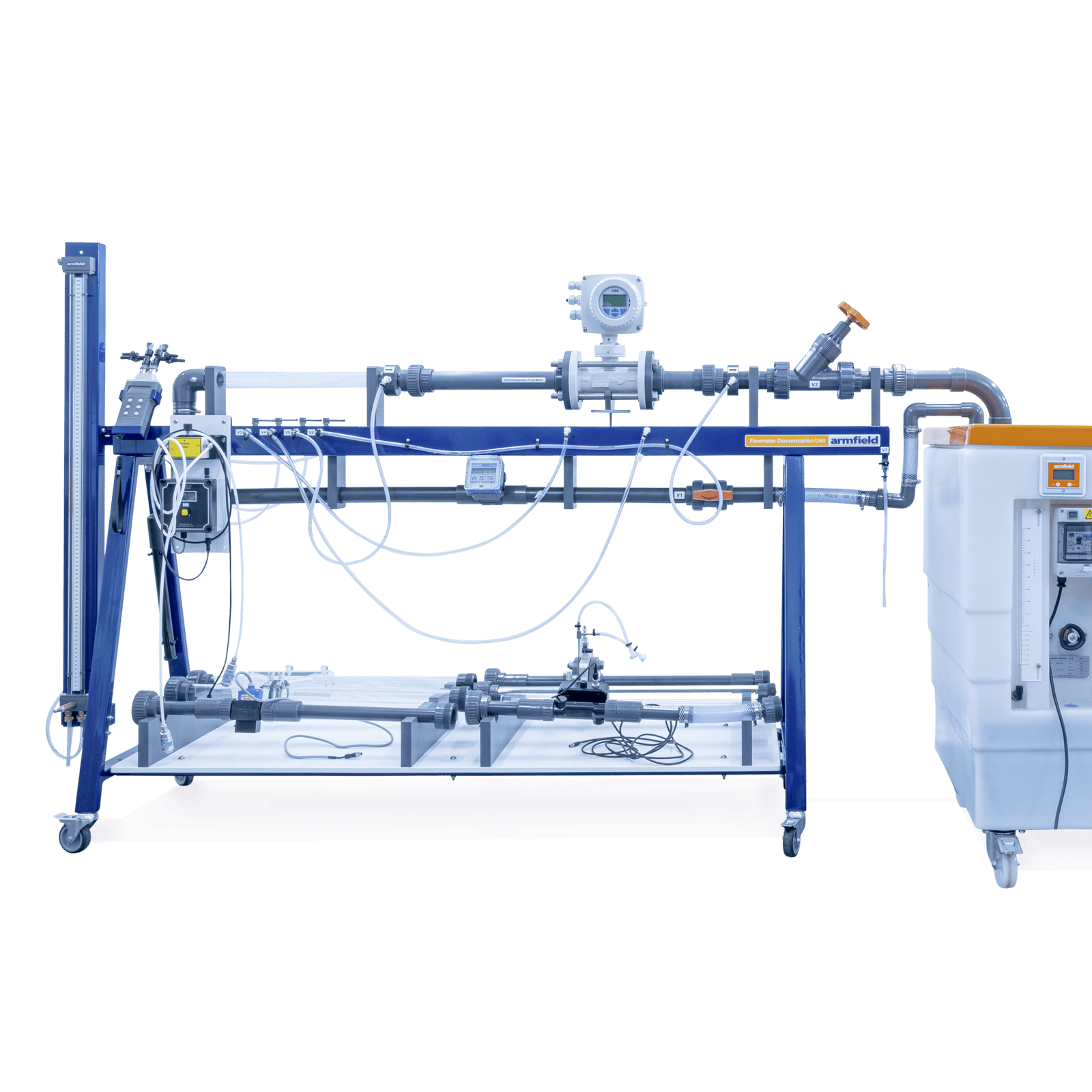

L’unità è composta da una struttura che incorpora tubazioni con valvole, un flussometro di riferimento, manometri digitali e dell’acqua e una sezione di prova per l’inserimento dei flussometri sottoposti a test. L’unità è progettata per utilizzare il banco idraulico Armfield F1-10 che fornisce un serbatoio d’acqua pompato da ricircolare attraverso l’unità C9-MKII facendo un uso efficiente dell’acqua. La portata del sistema può essere variata utilizzando una semplice valvola di controllo per studiare gli effetti della variazione del flusso in relazione alla perdita di pressione in un flussometro

La console di interfaccia AIU4 opzionale collega i misuratori di portata con uscite elettroniche al laptop o al PC. La console interpreta i segnali ricevuti nel formato di uscita corretto per il software armBUS™. La console dispone di un’alimentazione a 24 V CC per ridurre il rischio di incidenti ad alta tensione in caso di contatto con l’acqua

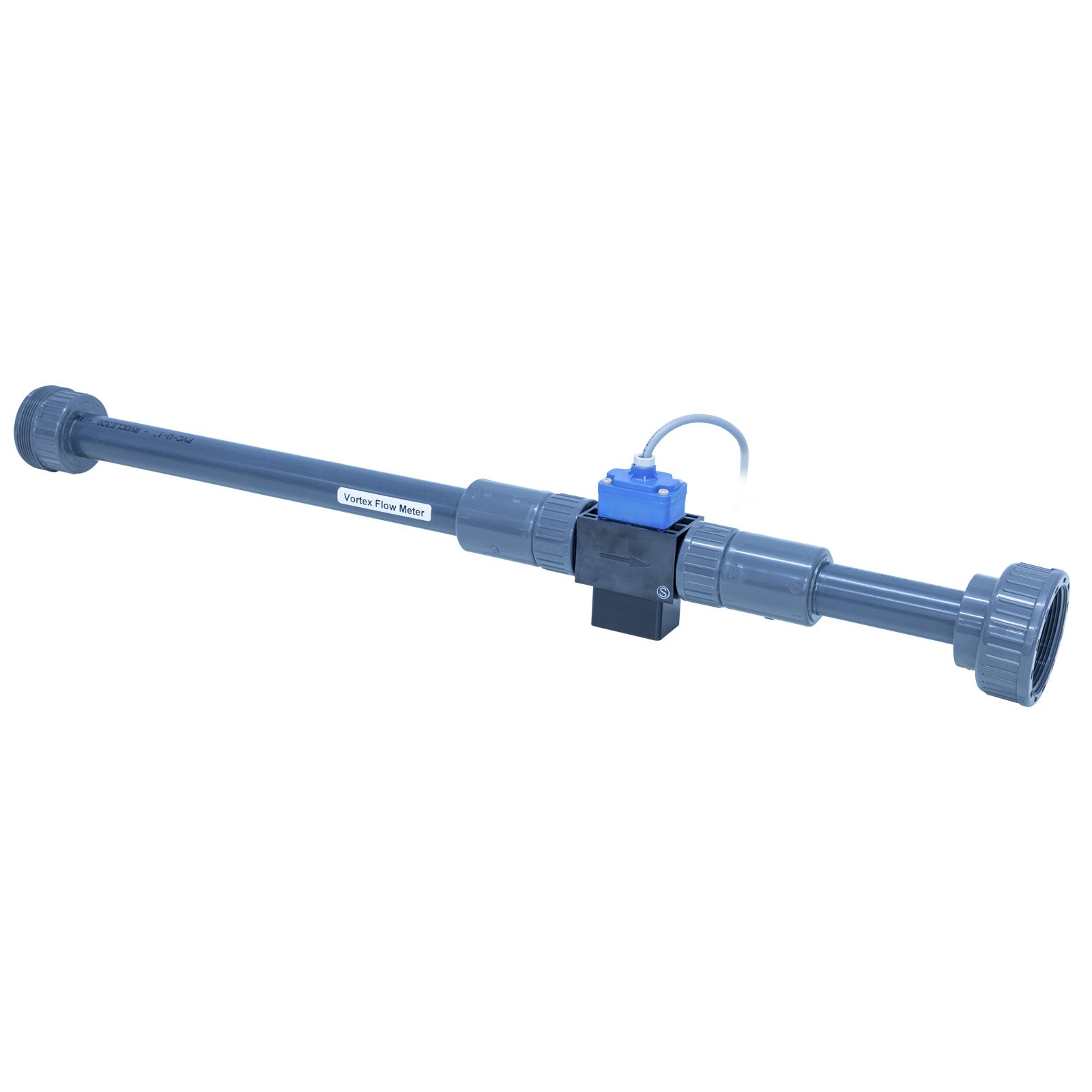

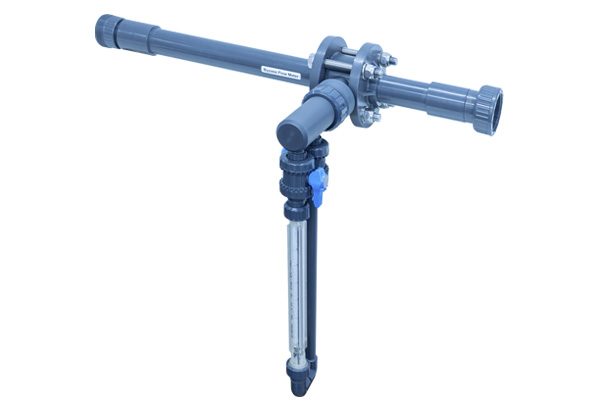

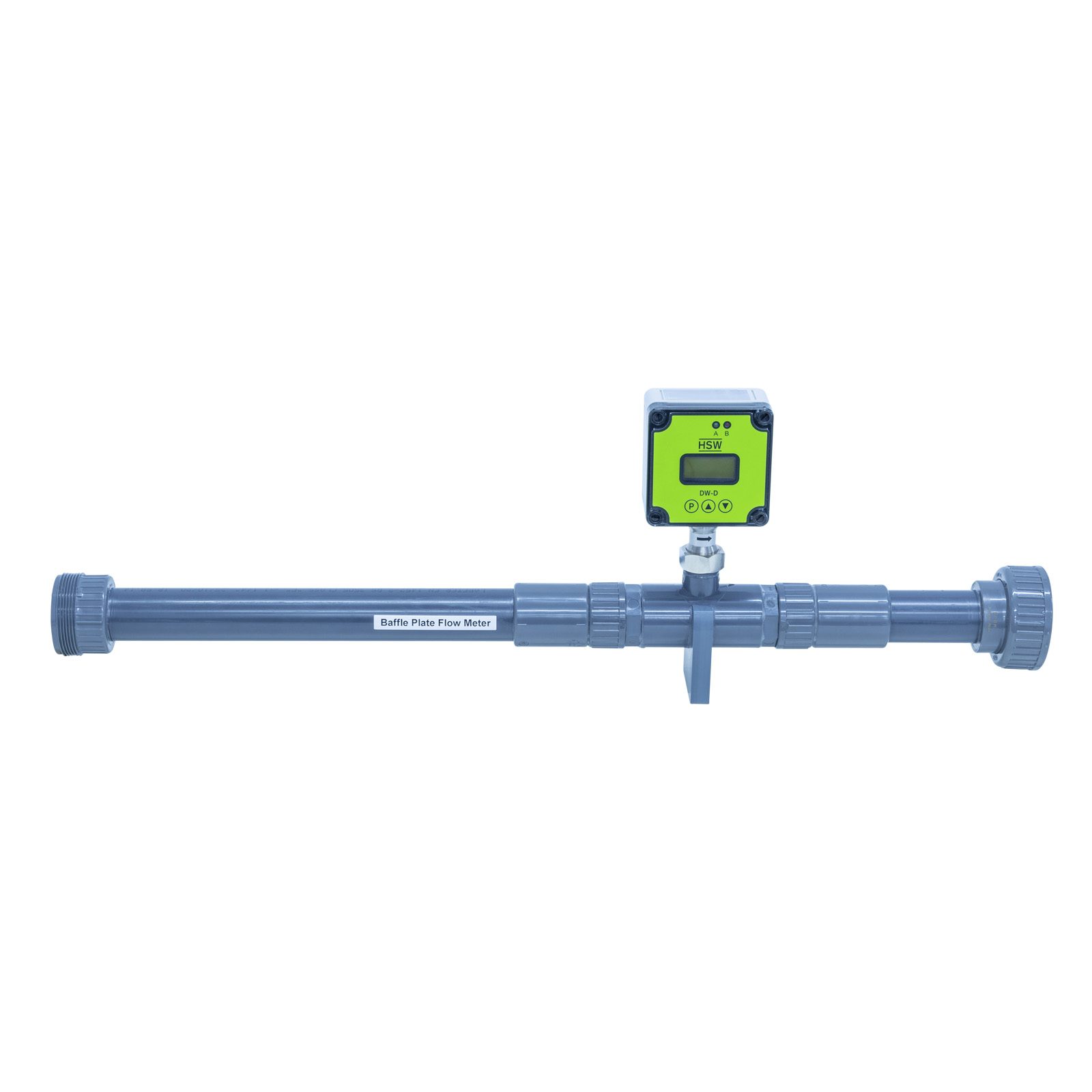

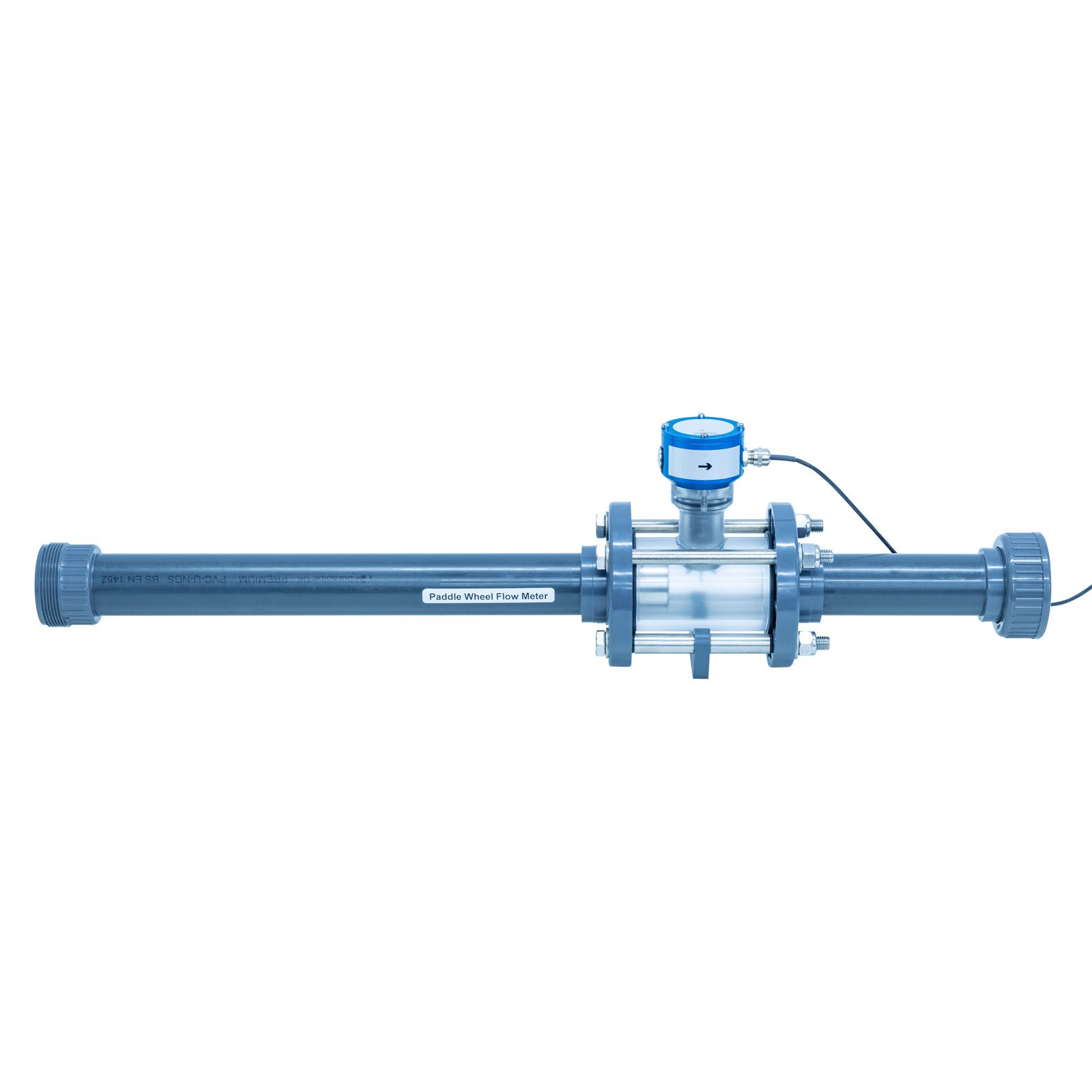

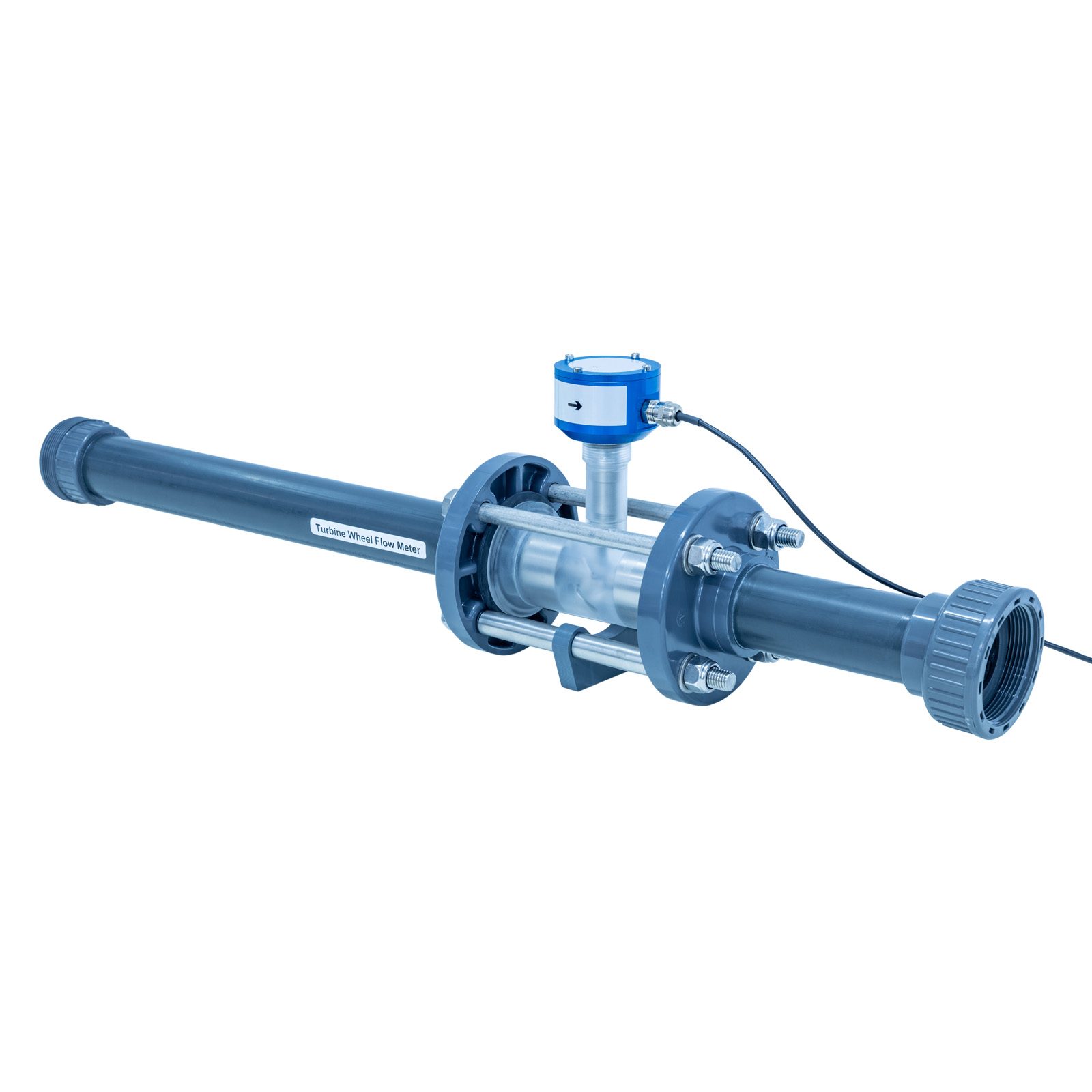

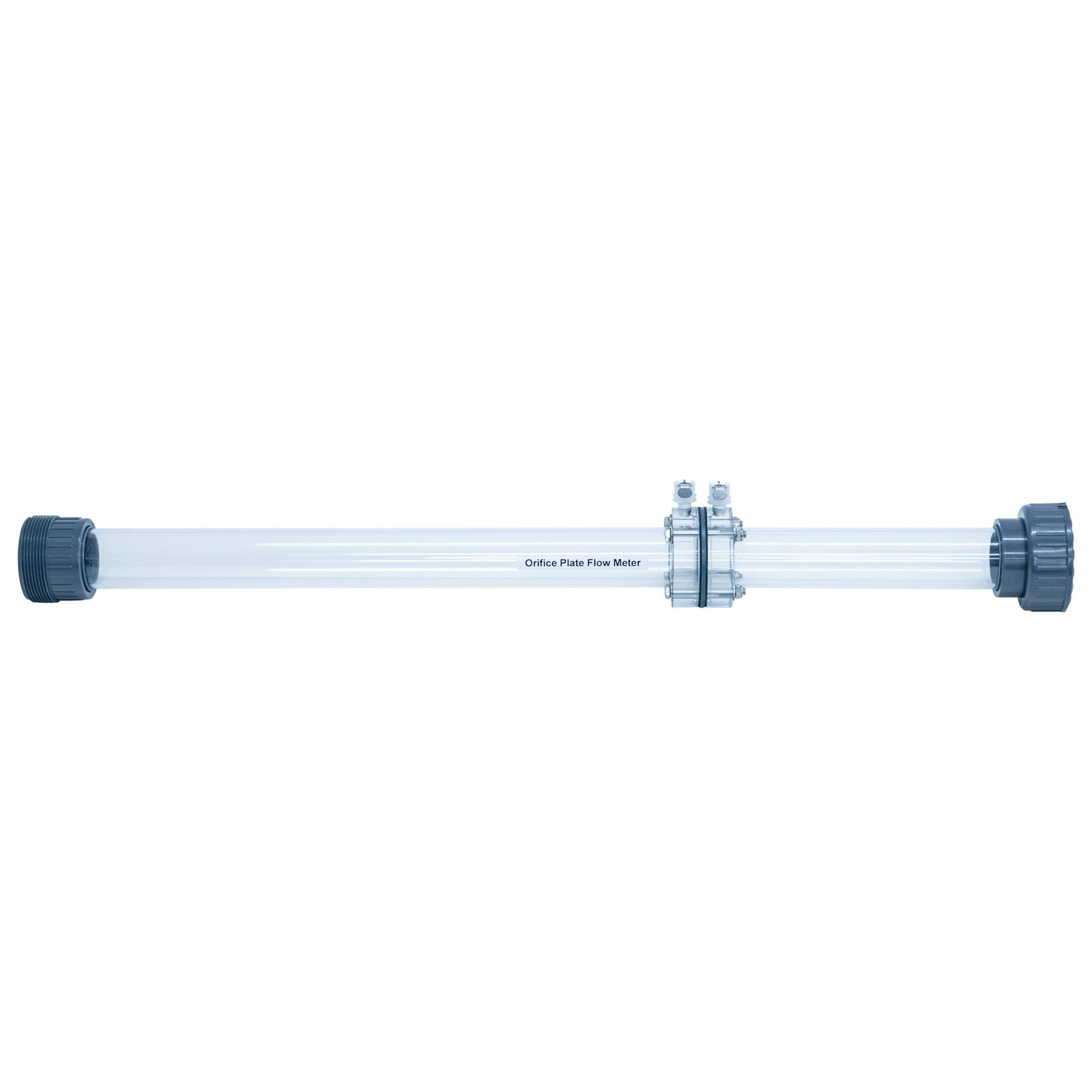

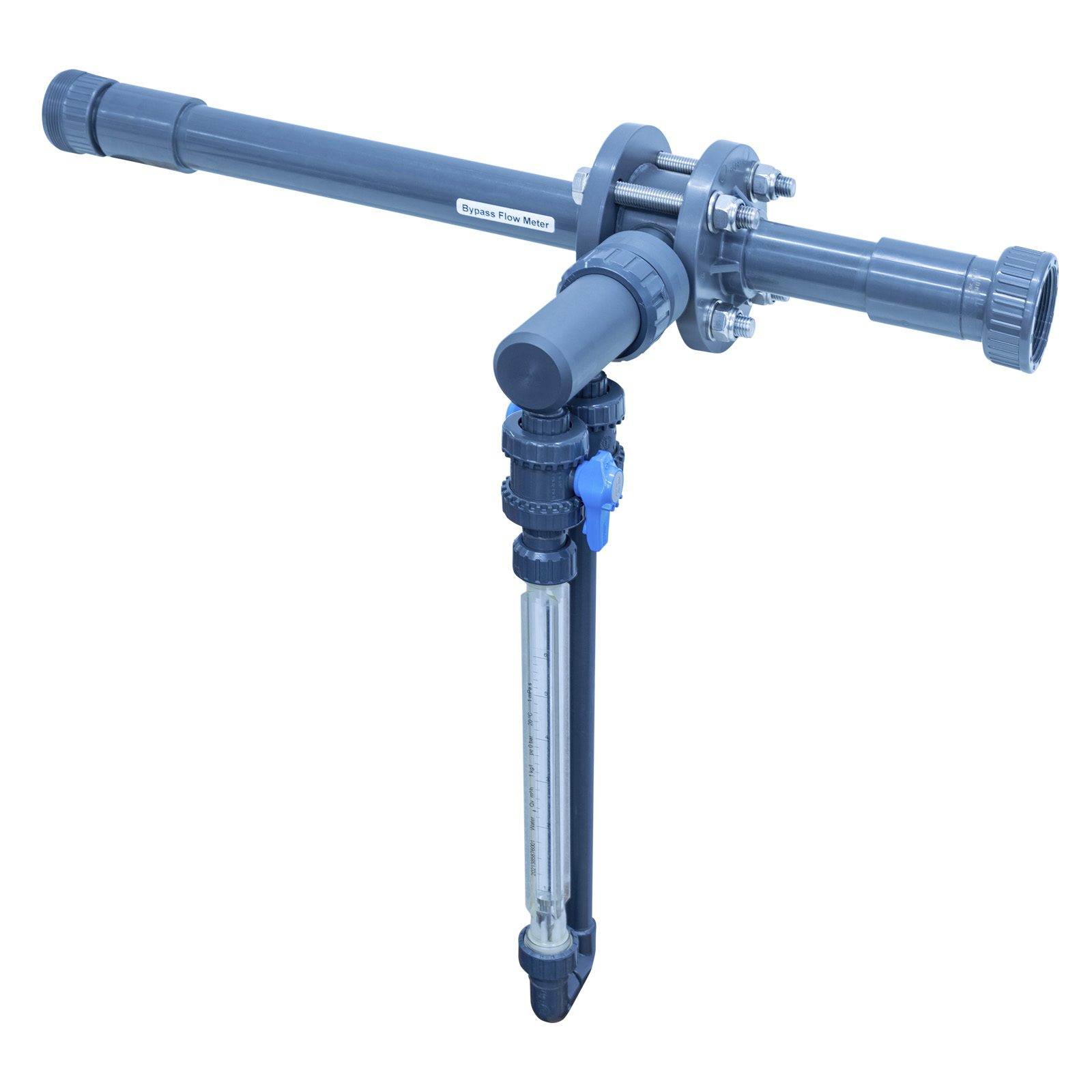

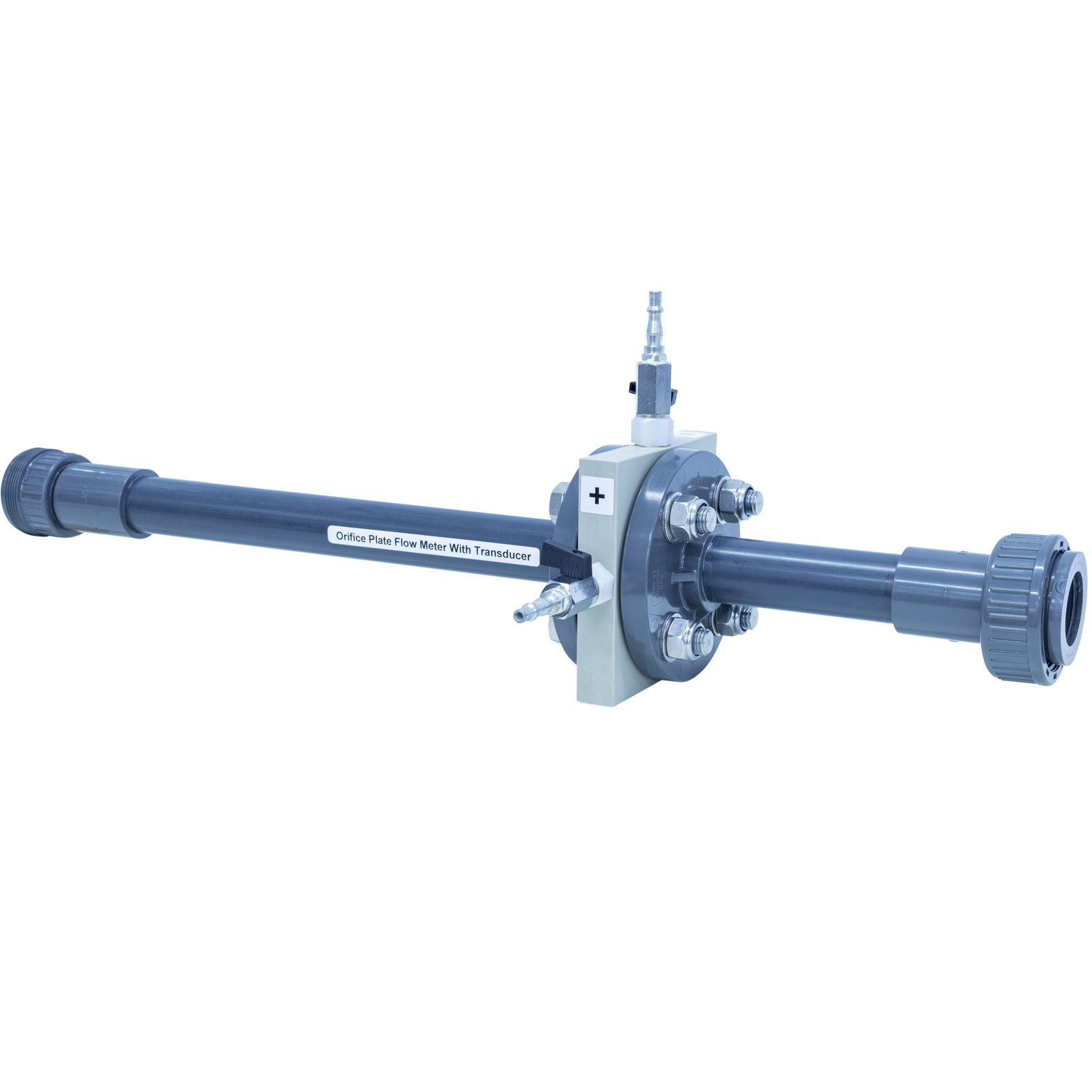

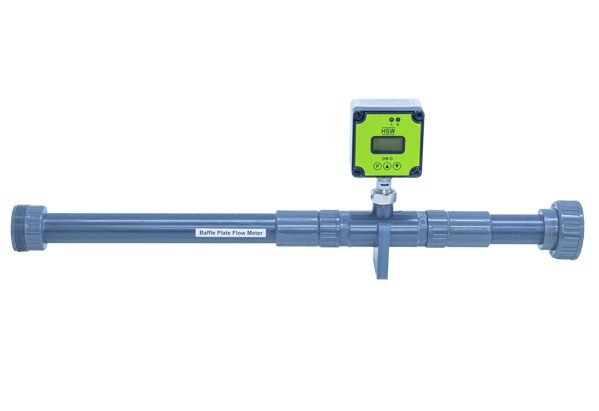

Unità dimostrativa del misuratore di portata modulare fornita opzionalmente con 13 misuratori di portata

Utilizza il banco idraulico Armfield F1-10

Consente agli studenti di comprendere i vantaggi e gli svantaggi dei vari misuratori di portata

Valuta la caduta di pressione che si verifica con i misuratori di portata all’interno di un semplice sistema di tubazioni

Fornito con software Armbus di serie

C9-MKII-1: misuratore di portata elettromagnetico

Il misuratore di portata elettromagnetico C9-MKII-1 è un dispositivo di misurazione di precisione per determinare la portata di quasi tutti i liquidi elettricamente conduttori e può includere sostanze come polpe, paste e fanghi.

Il misuratore di portata non funziona con liquidi non conduttivi come acqua distillata di alta qualità e idrocarburi, ad esempio. Il misuratore di portata elettromagnetico è classificato come misuratore di portata volumetrico.

Uno dei principali vantaggi è che il misuratore di portata non ha parti mobili e ha una caduta di pressione molto bassa. I misuratori di portata elettromagnetici funzionano secondo il principio della legge di induzione di Faraday.

Fornito con registrazione dati diretta tramite il software armBUS™ in dotazione (richiede AIU-4 come accessorio essenziale)

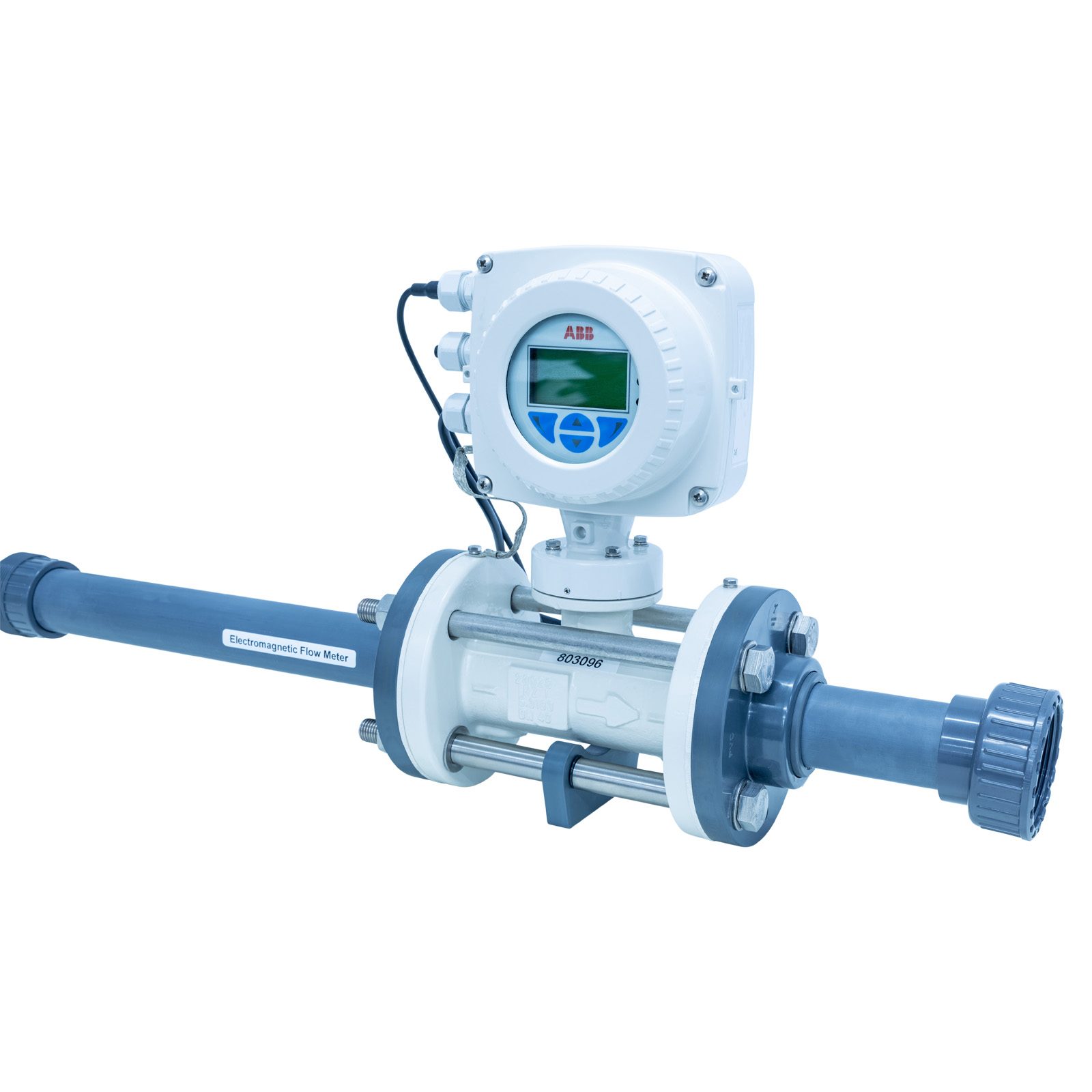

Misuratore di portata elettromagnetico C9-MKII-1

C9-MKII-2: misuratore di portata ad ultrasuoni

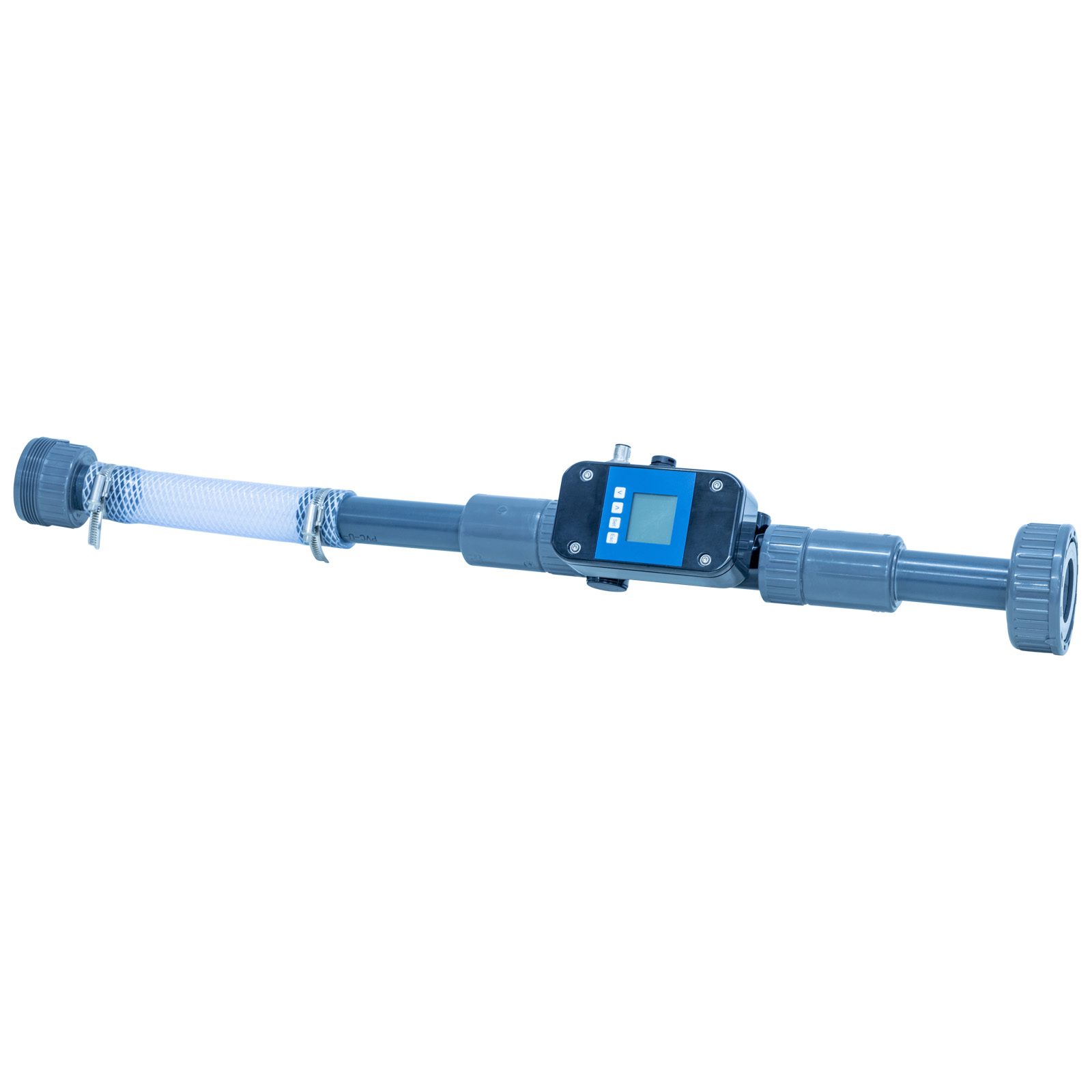

Il misuratore di portata a ultrasuoni C9-MKII-2 utilizza gli ultrasuoni per misurare la velocità di un liquido e viene utilizzato in una varietà di applicazioni liquide.

I misuratori di portata ad ultrasuoni sono ideali per acqua e altri liquidi. Sono un mezzo non intrusivo per misurare il flusso di liquidi.

Misuratore di portata ad ultrasuoni C9-MKII-2

C9-MKII-3: ugello Venturi

L’ugello Venturi C9-MKII-3 è un semplice flussometro che non richiede parti mobili. Il venturimetro è un dispositivo che dimostra l’equazione di Bernoulli per fornire una differenza di pressione misurabile tra l’ingresso (P1) e la gola (P2) che è correlata alla velocità del liquido e quindi alla portata.

Il venturimetro ha anche una sezione divergente a valle della gola che consente al liquido di decelerare in modo più efficiente in modo da poter recuperare la pressione statica originaria in P3.

I dati vengono immessi manualmente nel software armBUS™ in dotazione

Misuratore di portata Venturi C9-MKII-3

Categorie: Serie C – Meccanica dei fluidi avanzata, Dimostratore di misuratori di portata C9-MKII, Educativo

Disponibilità: Su richiesta
