Display E – DFR0835

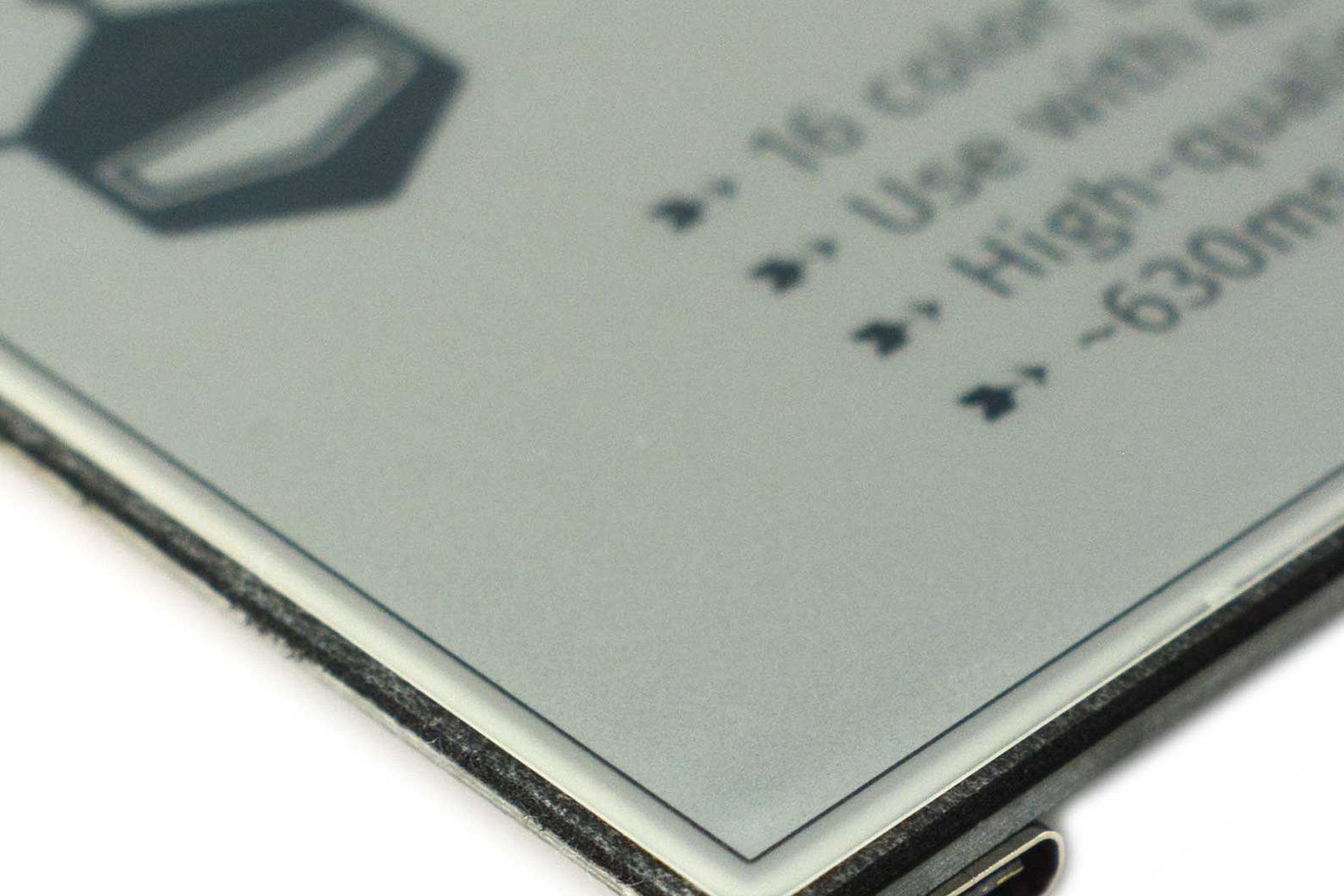

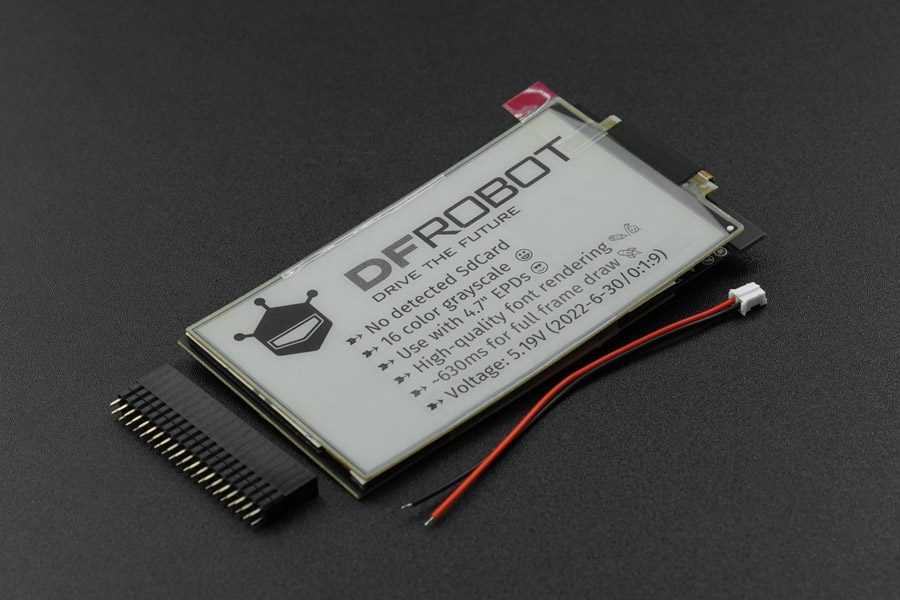

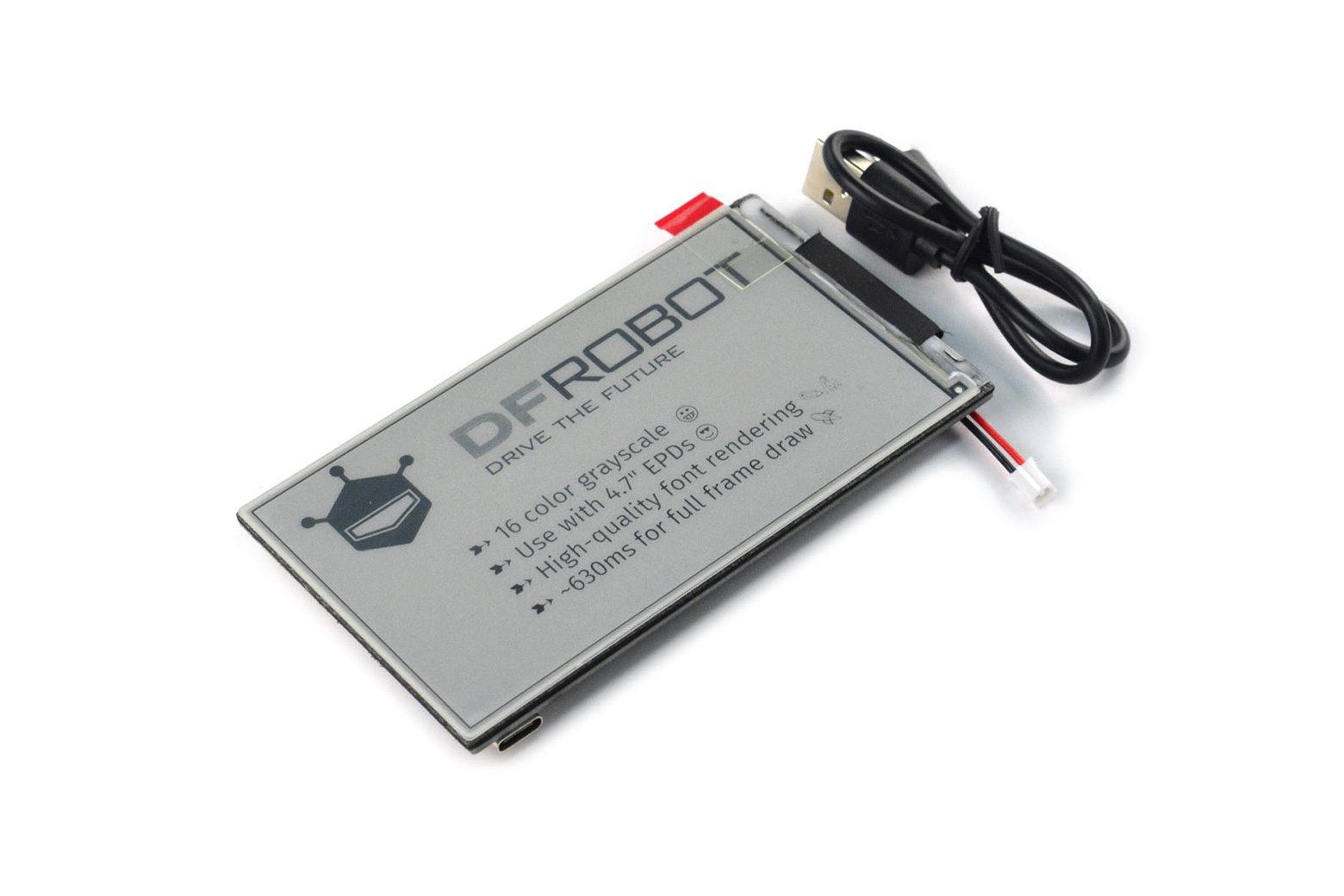

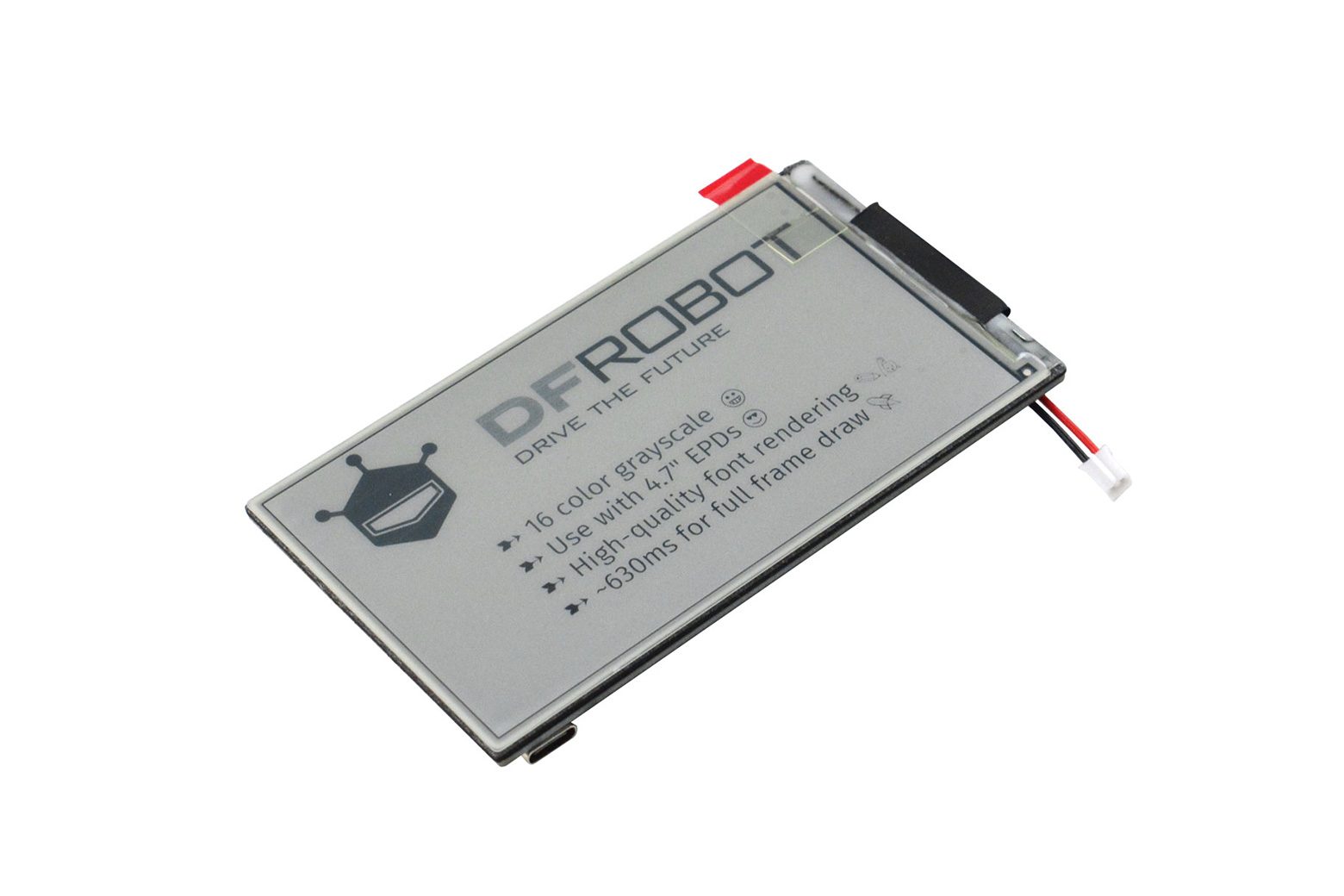

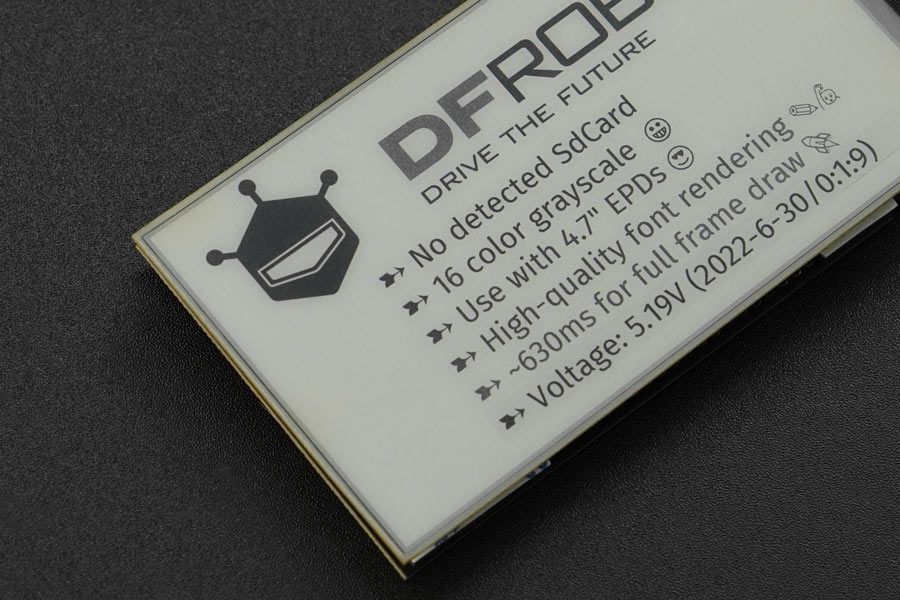

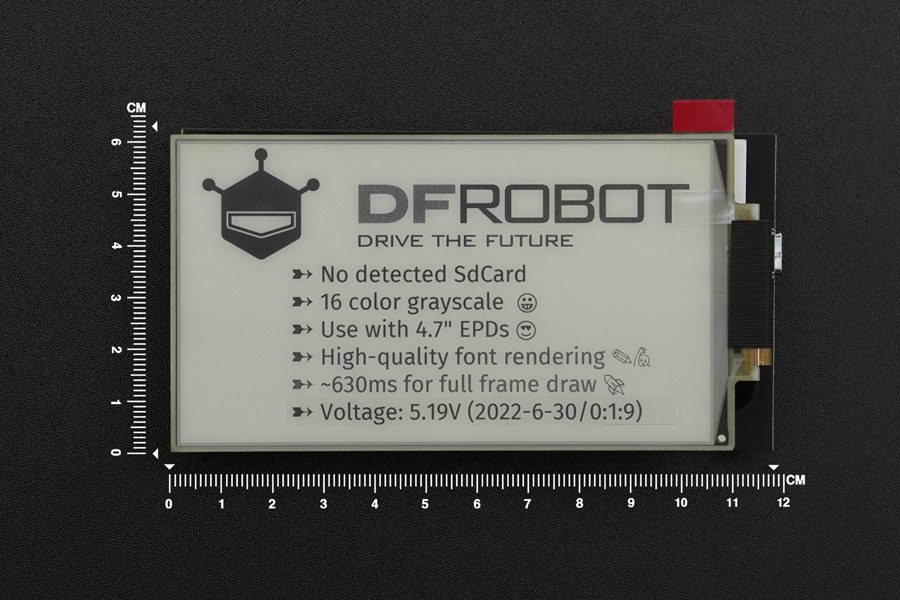

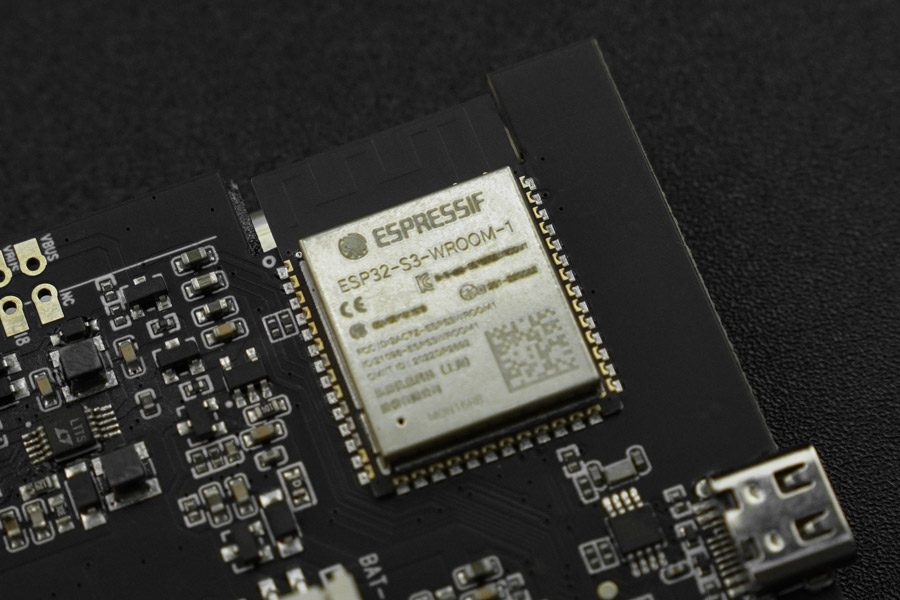

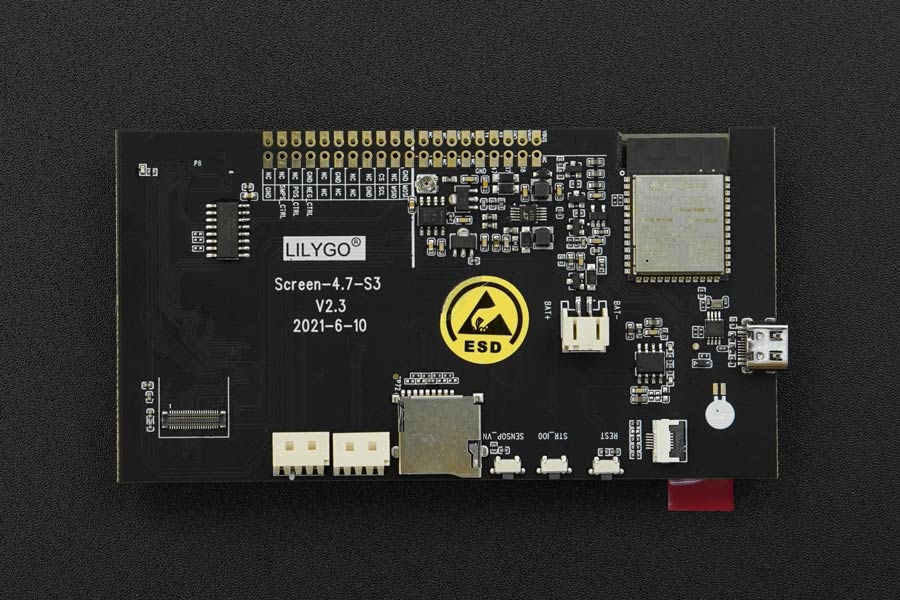

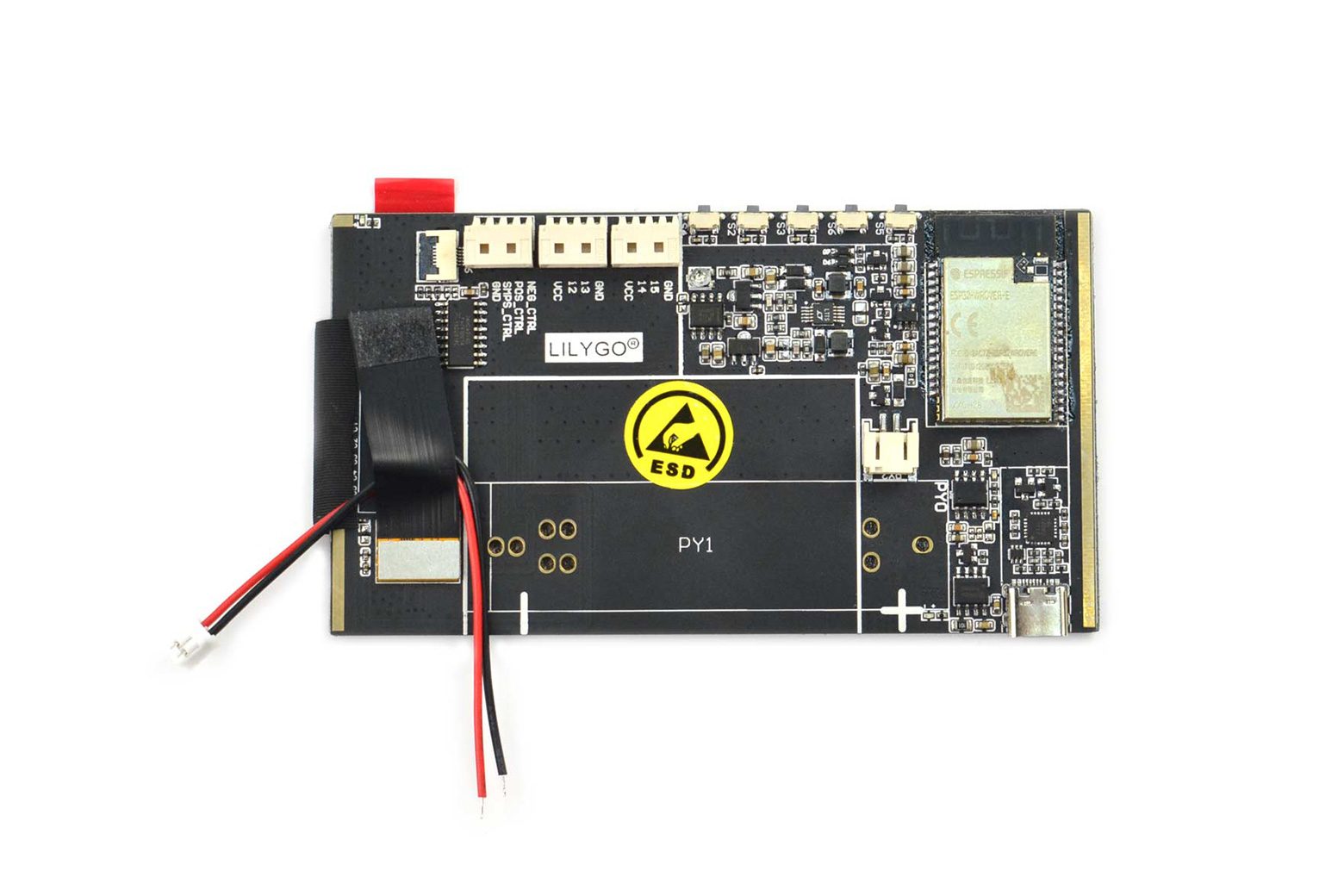

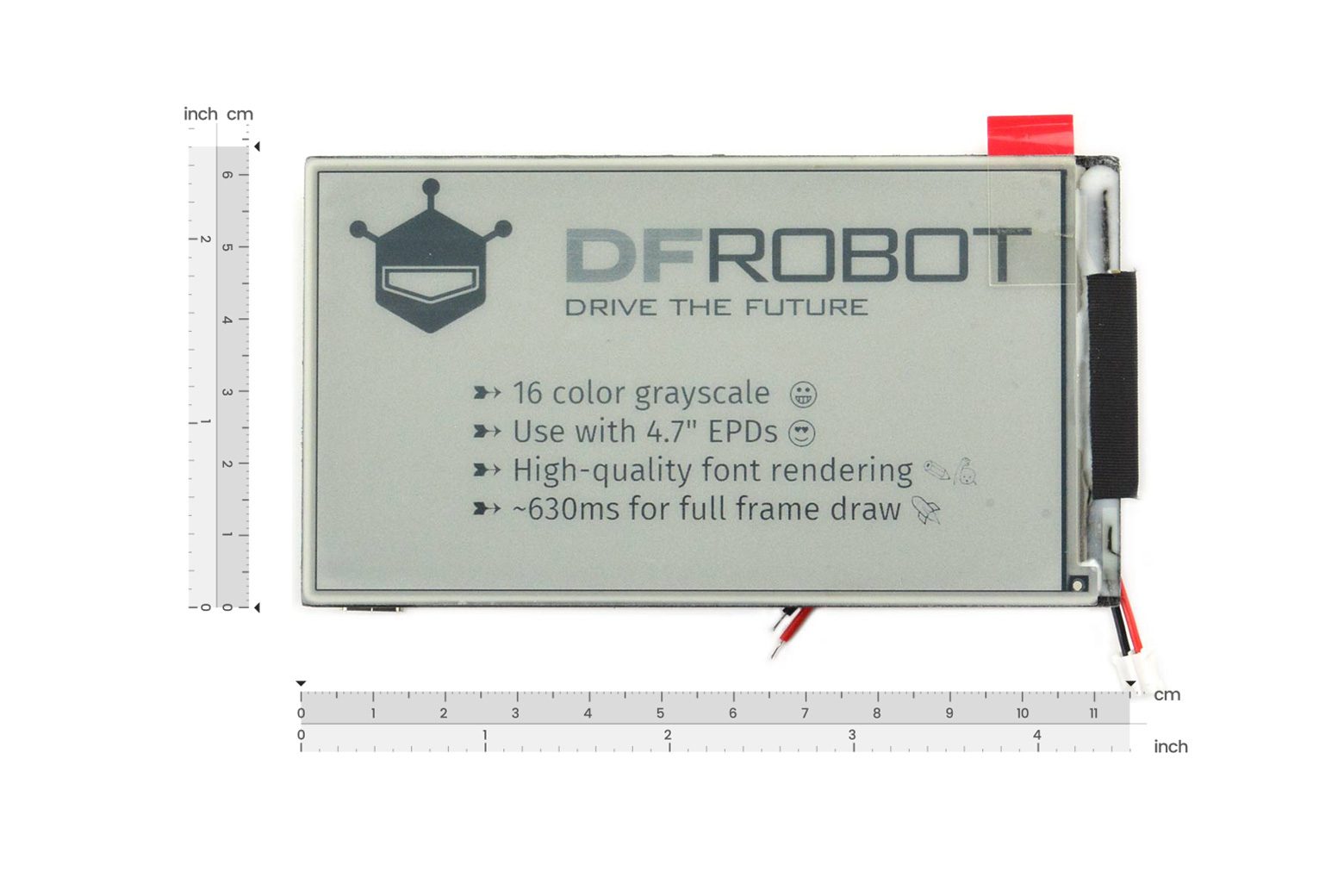

Introduzione Si tratta di un controller per display E Ink dotato di uno schermo da 4,7 pollici con risoluzione 540×960, scala di grigi a 16 livelli e supporto di aggiornamento parziale. È alimentato da un controller ESP32-S3-WROOM-1-N16R18 con 16 MB di Flash e 8 MB di PSRAM. La scheda include due pulsanti personalizzabili, un connettore per batteria PH 2.0 con un chip di protezione carica/scarica (HX6610S) e un header a 40 pin compatibile con l’interfaccia BUS Raspberry Pi. Fornisce inoltre un’interfaccia a 6 pin destinata al collegamento di un pannello touchscreen (touchscreen non incluso). Rispetto a un normale schermo LCD, un display E Ink offre agli utenti una migliore esperienza di lettura del testo, insieme a un basso consumo energetico e alla ritenzione dell’immagine quando è spento. Include anche un’interfaccia touchscreen a 6 pin per accessori opzionali, in grado di soddisfare le vostre esigenze applicative specifiche. Sul lato sono presenti 3 pulsanti riservati, con 2 pulsanti personalizzabili per funzionalità flessibili e un pulsante di ripristino. Inoltre, è dotato di un header a 40 pin compatibile con l’interfaccia BUS di Raspberry Pi. Sul retro è presente una presa per batteria da 3,7 V PH 2.0 distanziata. Nota: questo pannello touchscreen capacitivo da 4,7″ compatibile con display E-ink è fuori produzione. Panoramica della scheda Applicazioni Stazione meteorologica desktop Formazione STEM Attrezzatura IoT Etichetta scaffale Scheda messaggi Specifiche Controller: ESP32-S3-WROOM-1-N16R18 Flash: 16 MB PSRAM: 8 MB Risoluzione: 540 (O)×960 (V) Livello scala di grigi display: 16 livelli Pulsanti personalizzati: 2 Connettore batteria: PH 2.0 interfaccia Chip di protezione da carica e scarica della batteria: HX6610S Dimensioni display: 4,7 pollici Aggiornamento parziale: supporto Interfaccia touch screen: interfaccia touch screen a 6 pin Elenco di spedizione ESP32-S3 Display E Ink da 4,7 pollici × 1 Cavo di alimentazione x1 Intestazione a 40 pin x1 Documenti Wiki del prodotto
